Компания ИЕСофт (ИнфоСАПР) подготовила цикл статей об отечественной САПР nanoCAD BIM Вентиляция.
Цикл состоит из 3 статей:
● nanoCAD BIM Вентиляция. Обзор возможностей;
● nanoCAD BIM Вентиляция. Создание сборок;
● nanoCAD BIM Вентиляция. Зависимые свойства.
Эта статья поможет разобраться в процессе создания сборок.
nanoCAD BIM Вентиляция. Создание сборок
В программе реализована возможность создавать вложенные структуры.
Сборка представляет собой компонент с композиционной моделью вложенности. Создадим сборку, состоящую из вентилятора и мягкого термостойкого соединителя.
Шаг 1. Создание входящего в сборку оборудования
Сначала в проекте необходимо создать компоненты вентилятора и мягкого соединителя, а также заполнить необходимые для спецификации свойства, если оборудование будет использовано не только в составе сборки.
|
Вентилятор ВРАН9 25 |
Соединитель СОМ |
|
|
|
|
|
|
Шаг 2. Создание компонента сборки

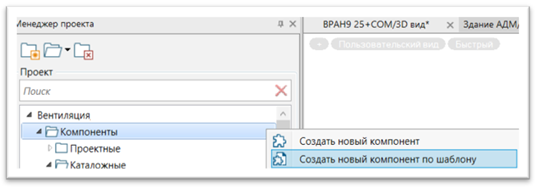

В проекте необходимо создать новый компонент и присвоить ему имя сборки (в нашем случае ВРАН9 25+СОМ). В созданный компонент будем подгружать входящее в него оборудование.
Новый компонент для сборки создается по тем же принципам, что и компонент для простого оборудования. Он может быть создан как на основе шаблона, так и без него.
.
Шаг 3. Размещение оборудования в сборке

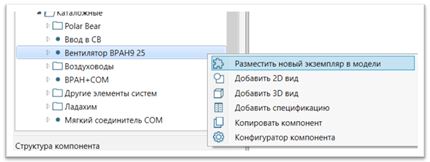

Чтобы разместить созданные вентилятор и соединитель в сборке воспользуемся функцией Разместить экземпляр на плане.
Необходимо правильно позиционировать оборудование относительно друг друга (выровнять соединитель по оси вентилятора).
Точка вставки сборки выбрана по оси вентилятора.

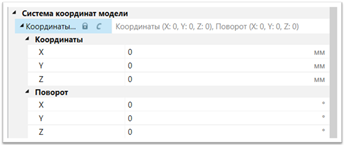

Проверить местоположение оборудования можно в BIM-свойствах, группе свойств Система координат модели.
Шаг 4. Настройка конфигурации сборки. Заполнение свойств

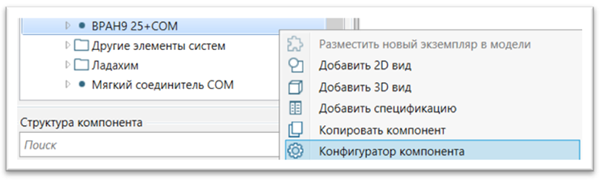

Для сборки, так же, как и для других компонентов, можно настроить свои параметры в конфигураторе компонента.
Если компонент был создан не на основе шаблона, то у него будут только системные опции. Из левого столбца с перечнем всех возможных для добавления опций можно выбрать нужные и добавить в конфигурацию компонента. Также можно создать свою опцию.

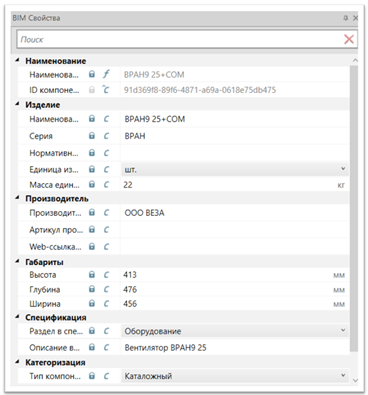

Остается только заполнить свойства сборки. В параметре Описание в спецификации заполняем графу Наименование в спецификации на оборудование.
Сборка готова!
