Компания ИЕСофт (ИнфоСАПР) подготовила цикл статей об отечественной САПР nanoCAD BIM Вентиляция.
Данная статья покажет преимущества использования формул и объяснит как ими пользоваться.

nanoCAD BIM Вентиляция.

Формулы.

Формулы в свойствах оборудования.

С помощью формул можно работать как с числовыми, так и с текстовыми полями. Например, мы хотим, чтобы поле Описание в спецификации складывалось из полей Наименование и Серия.

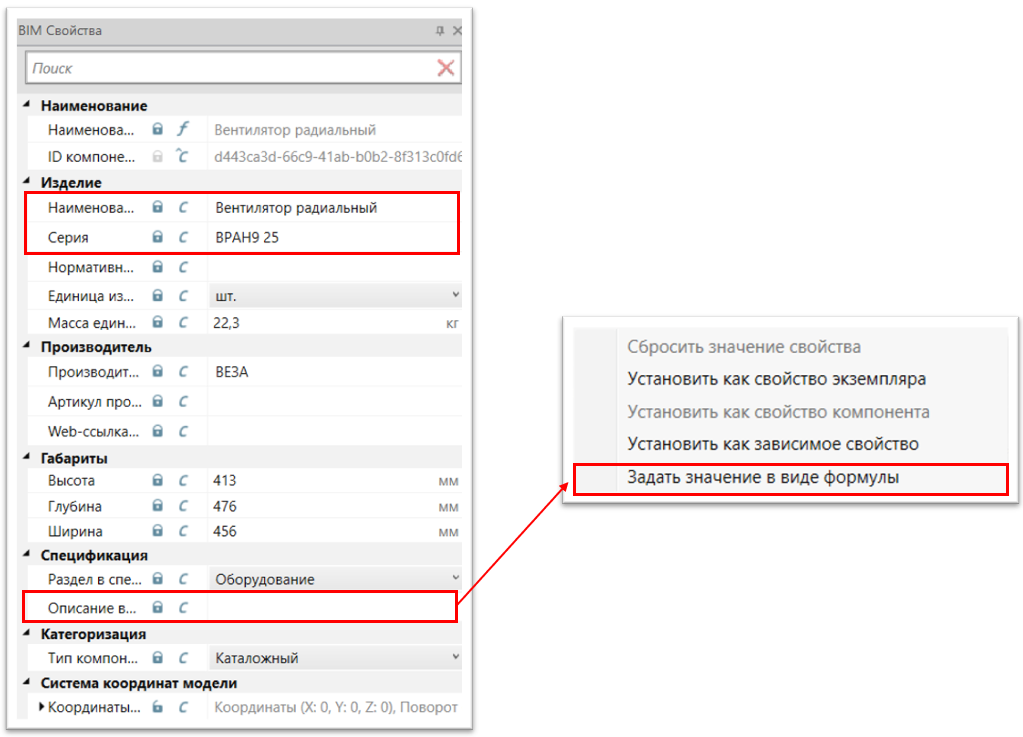

Щелкнув правой кнопкой мыши по полю Описание в спецификации выбираем пункт Задать значение в виде формулы:

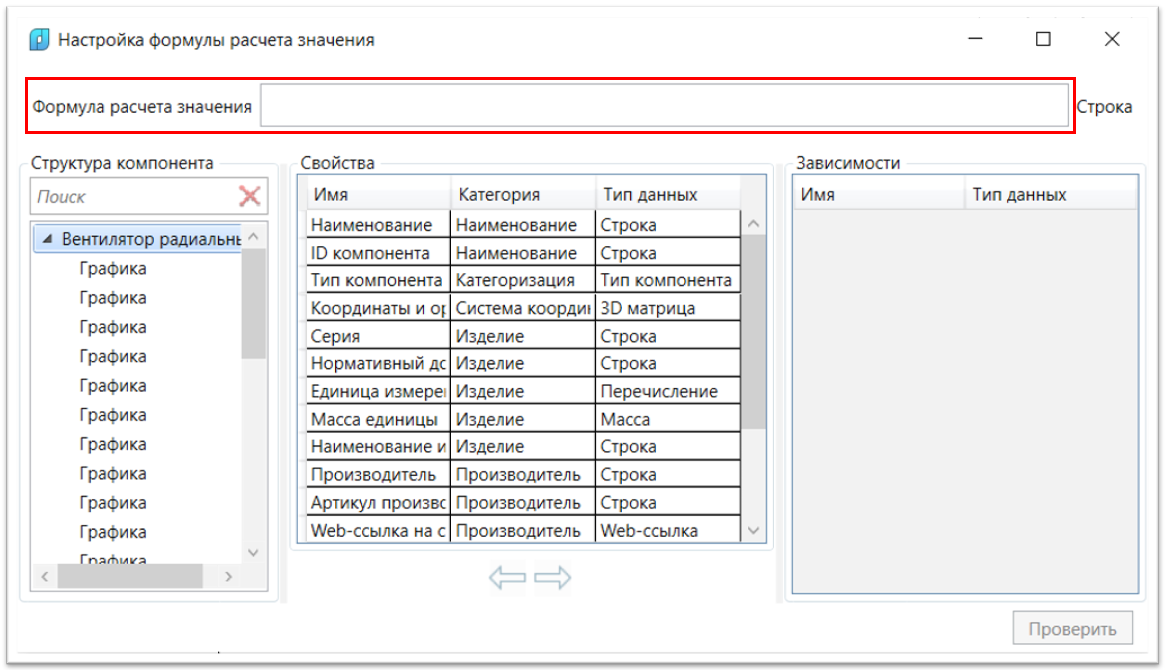

После этого откроется окно настройки формул расчета значений. В строке Формула расчета значения необходимо прописать свойства, которые будут выводиться в поле Описание в спецификации:

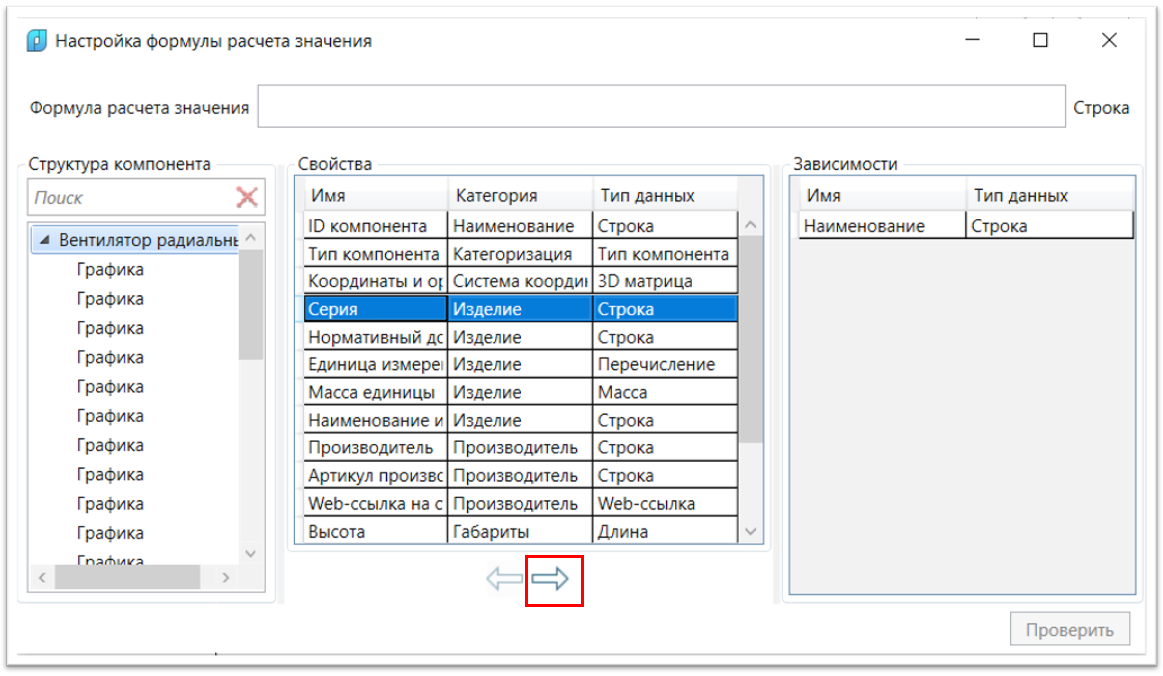

Для того, чтобы свойство было доступно для добавления в формулу, необходимо выбрать его в графе Свойства и нажав на стрелочку, добавить в графу Зависимости:

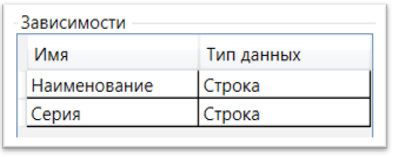

Нам необходимо добавить в графу Зависимости свойства Наименование и Серия. В графе Зависимости свойствам присваиваются индексы, в зависимости от порядка их добавления.
После добавления всех необходимых свойств можно приступить к написанию формулы.

---

! Правила написания формул:

• Свойства нумеруются начиная с нуля. Первое, добавленное в графу Зависимости свойство, имеет индекс 0
• Свойства прописываются в фигурных скобках. Пример:  {0}
• Текст прописывается в одинарных или двойных кавычках. Пример: ‘ текст ’
• Между свойствами ставится знак +. Пример: {0} + {1}

---

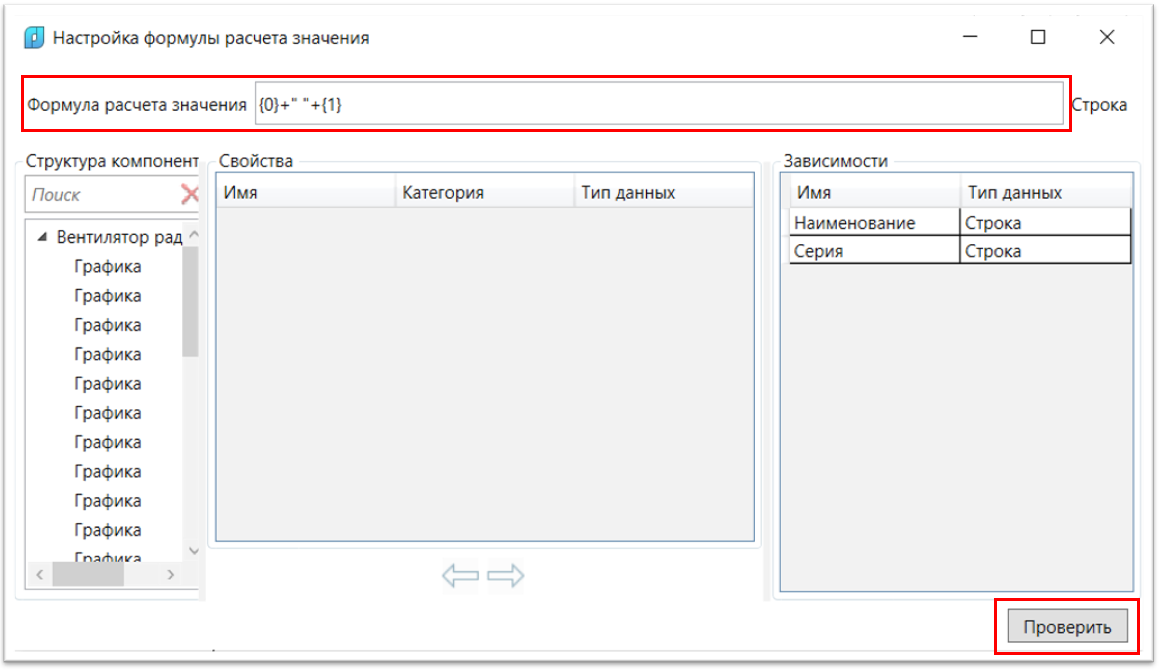

Наша формула: {0}+" "+{1} . В кавычках заключен пробел для того, чтобы отделить текст друг от друга.

После написания формулы будет доступна кнопка Проверить.  Если в формуле есть ошибки, то строка подсветится красным. Заменим скобки на прямоугольные и нажмем на Проверить.

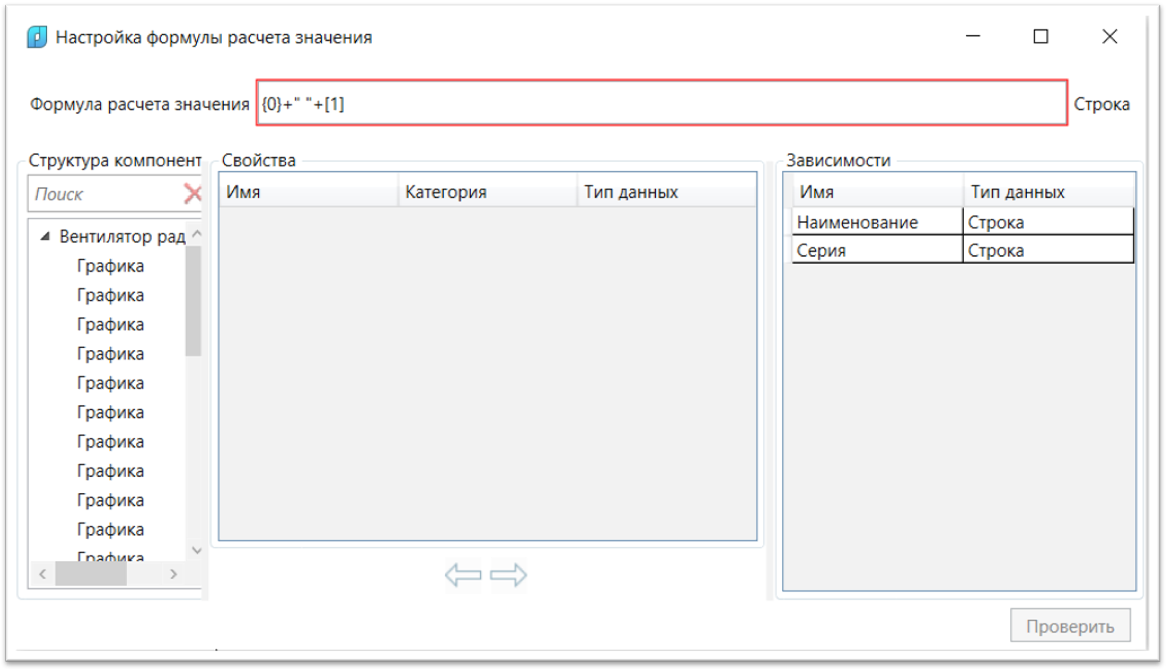

Формула прописана неверно. Графа подсвечена красным цветом. Кнопка Сохранить не доступна.

Примеры неправильного написания формул:

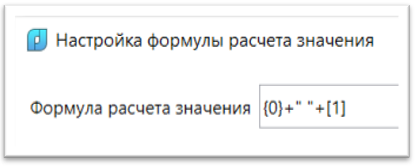

Использованы другие скобки

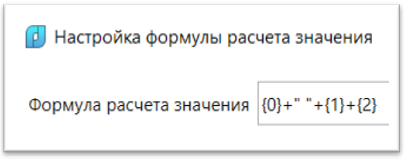

Добавлен несуществующий параметр из списка Зависимости (в графе Зависимости только 2 свойства)

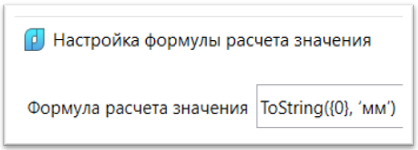

Неправильно прописаны единицы измерения (единицы измерения прописываются латиницей. Правильный вариант написания: ToString({0}, ‘mm’))

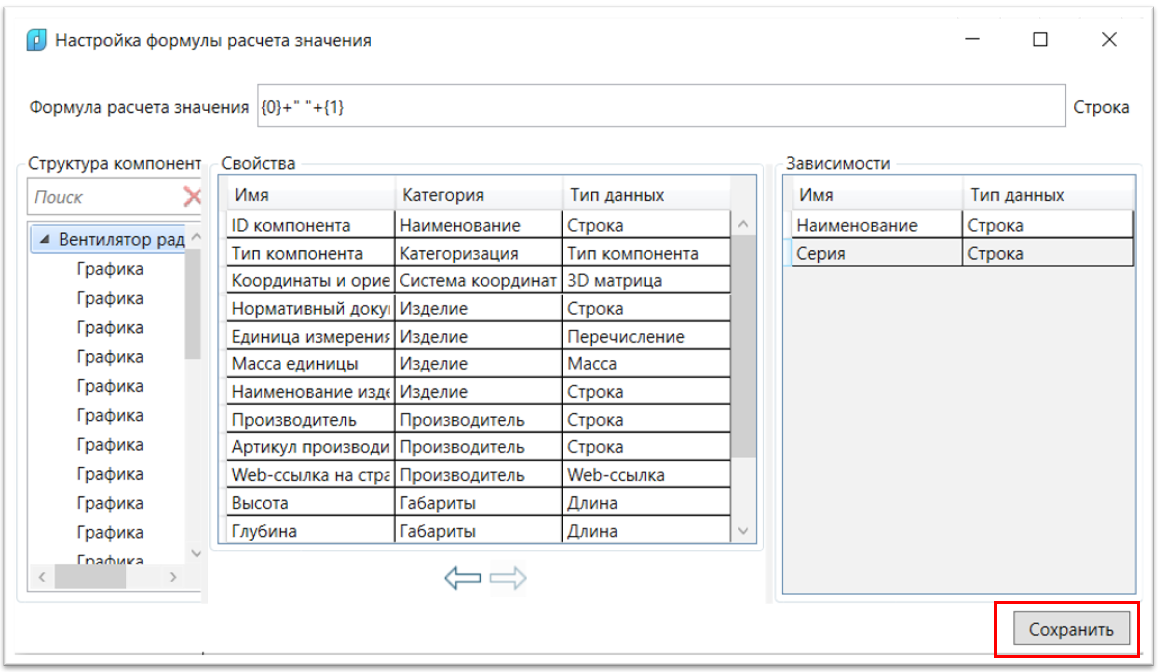

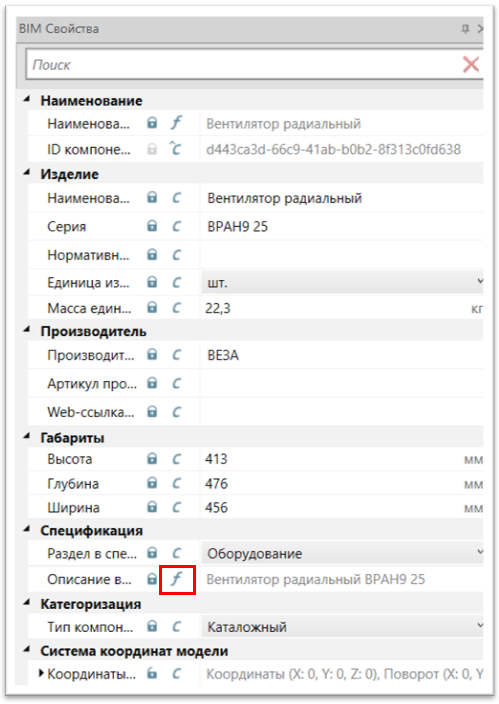

Если проверка выполнена успешно, то появится кнопка Сохранить. Поле, для которого была задана формула, будет помечено знаком f.



Формулы в выносках.

Создание выноски.

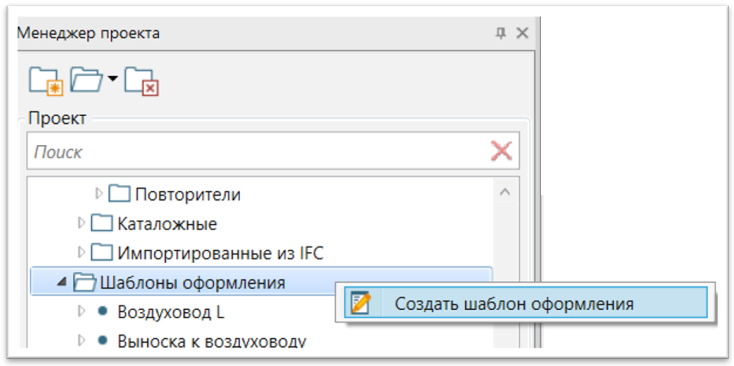

Для создания выноски необходимо создать шаблон оформления. Для этого в менеджере проекта находим раздел Шаблон оформления и нажимаем по нему правой кнопкой мыши. Назовем созданный шаблон “Воздуховод”.

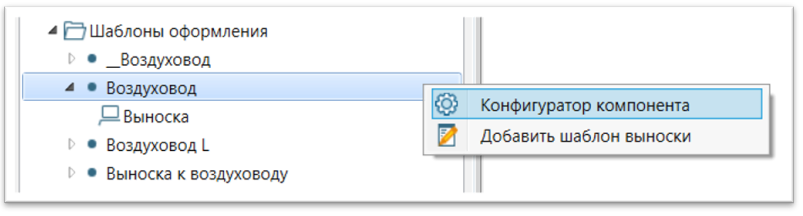

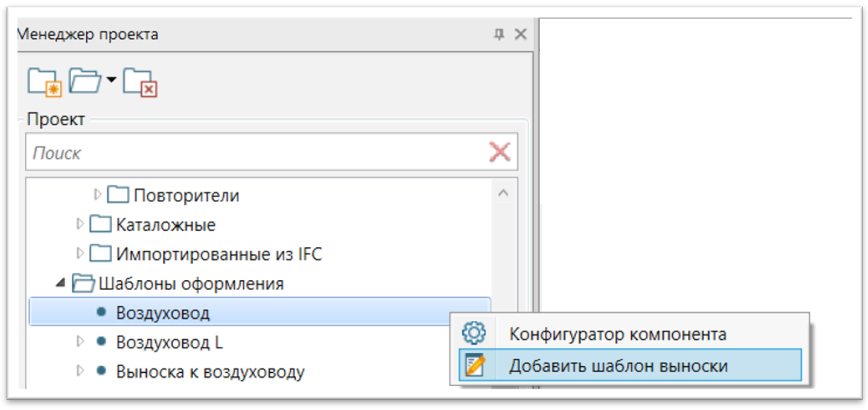

Для создания шаблона выноски нажимаем правой кнопкой мыши по шаблону оформления Воздуховод и выбираем пункт Добавить шаблон выноски.

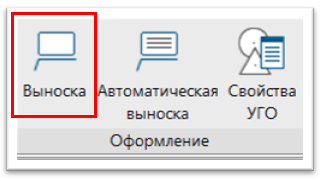

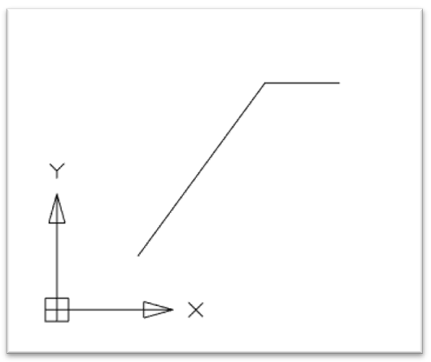

Двойным щелчком заходим в созданный шаблон и создаем выноску с панели Оформление. В свойствах созданной выноски будет происходить написание формул.

Задание формулы для выноски.

Формульное значение для выноски можно задать как для поля числитель, так и знаменатель.

Создадим выноску, где в числителе будет прописан диаметр воздуховода, а в знаменателе его расход.

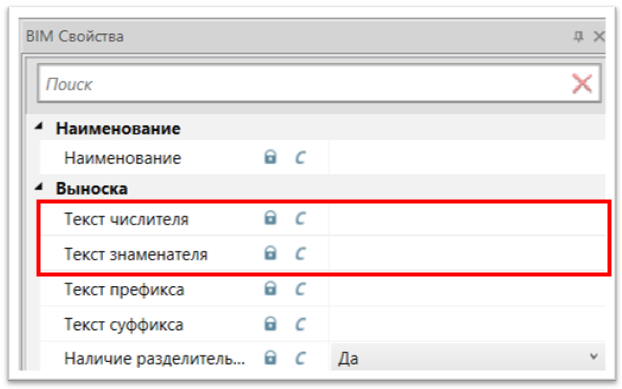

Для начала, зададим значение в виде формулы для свойства Текст числителя:


⦁ Нажимаем правой кнопкой мыши по полю Текст числителя и выбираем пункт Задать значение в виде формулы

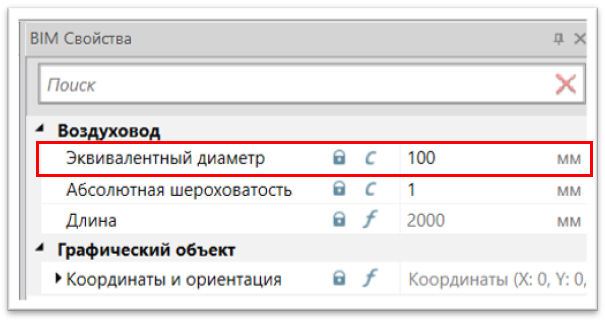

⦁ Выберем свойство Эквивалентный диаметр и добавим его в Зависимости

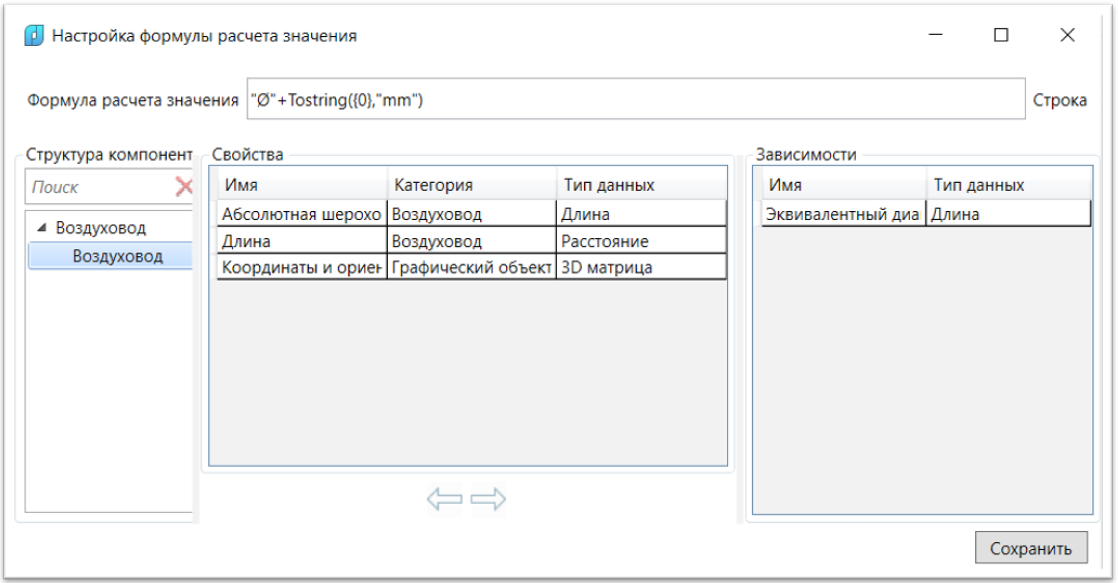

⦁ Напишем формулу: "Ø"+Tostring({0},"mm"). Знак диаметра можно выбрать в стандартной Таблице символов
⦁ Проверим и сохраним написанную формулу

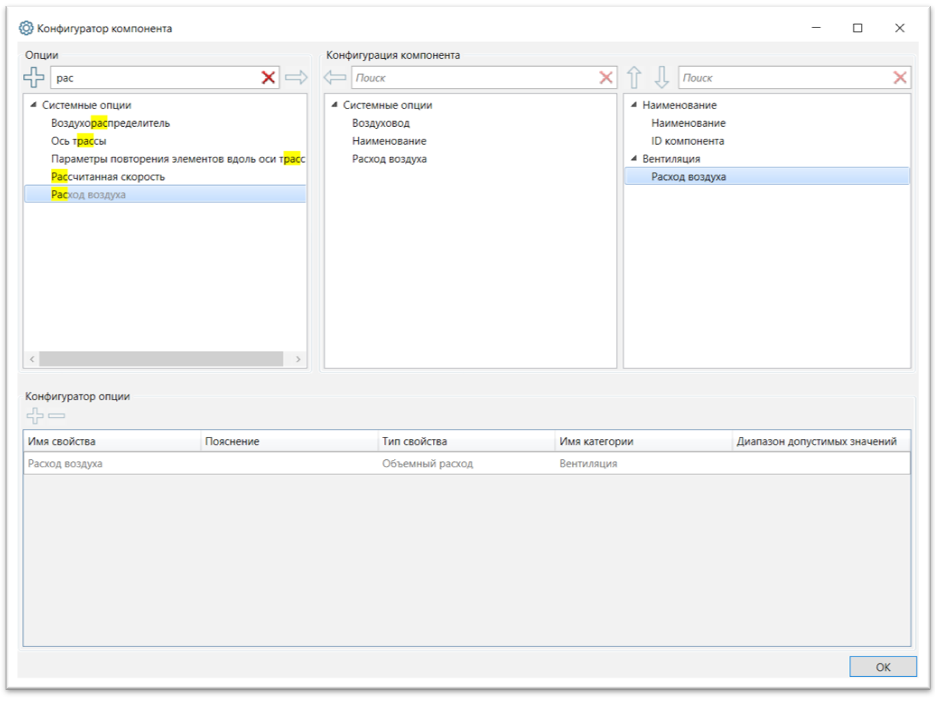

Для формулы в знаменателе нам потребуется свойство Расход воздуха. Для того, чтобы оно появилось в структуре компонента выноски, нужно зайти в Конфигуратор компонента и добавить его:

Зададим значение для свойства Текст знаменателя:


⦁ Нажимаем правой кнопкой мыши по полю Текст знаменателя и выбираем пункт Задать значение в виде формулы
⦁ Выберем свойство Длина и добавим его в Зависимости

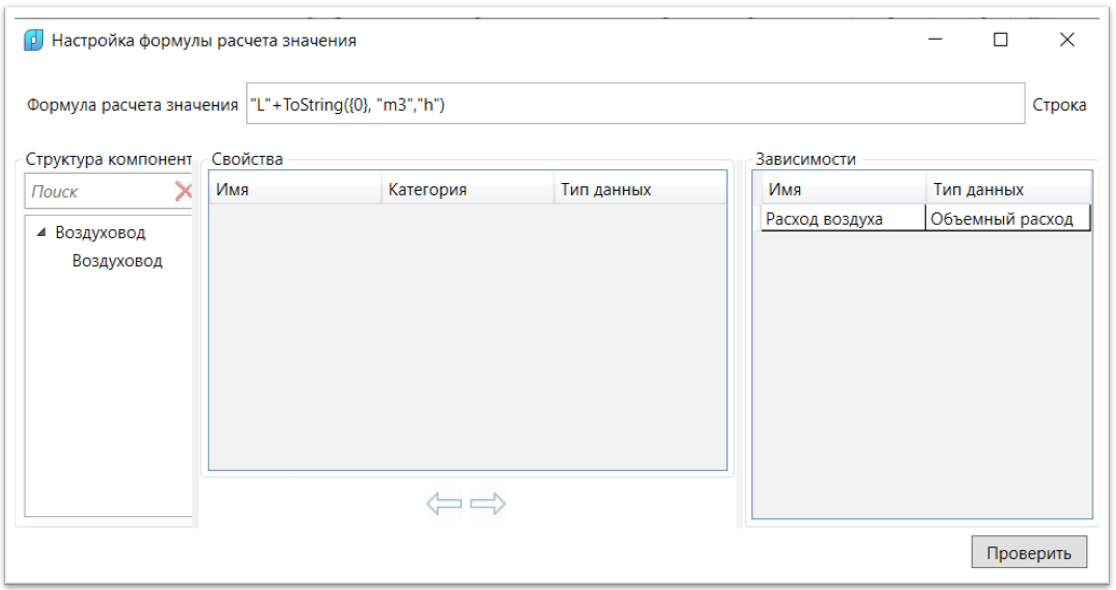

⦁ Напишем формулу: "L"+Tostring({0},"m3","h")
⦁ Проверим и сохраним написанную формулу

---

! Все внесенные изменения сохраняются автоматически

• Не нужно сохранять файлы *.dwg
• Не нужно подгружать выноски в проект

---

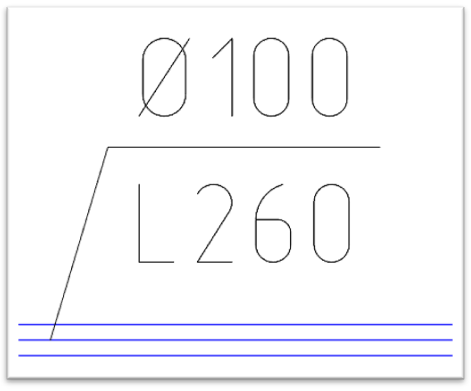

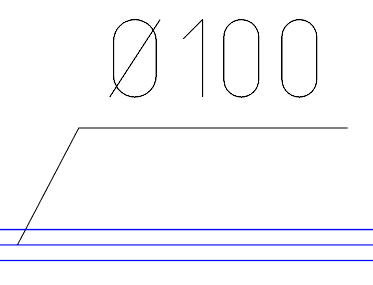

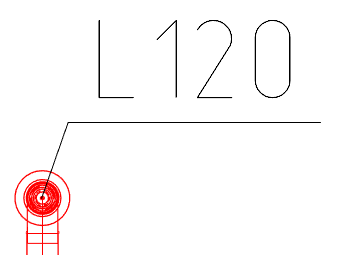

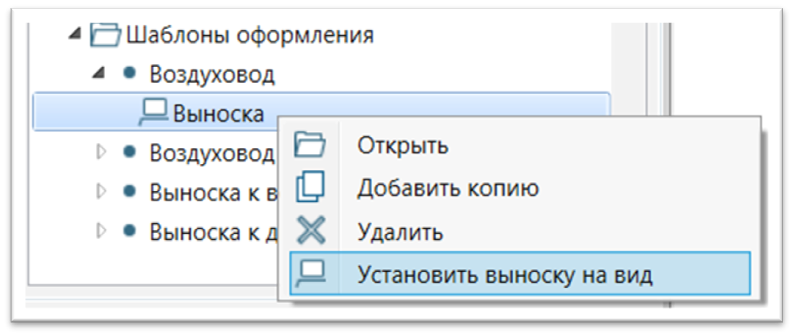

  Проверим работу выноски в проекте. Установим выноску на вид:

Функция To string()

Чаще других для формул используется функция To string(). Она нужна для перевода численного значения в строковое с указанием единиц измерения.
Примеры использования функции ToString():

Свойство	Формула	Результат
	"Ø"+ToString({0}, “mm”)

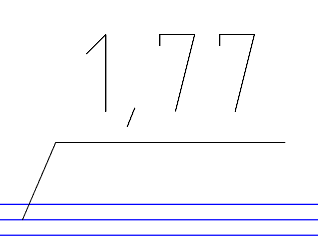

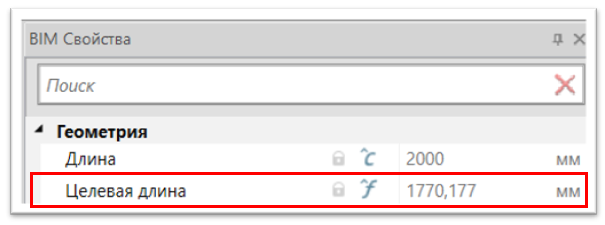

	ToString({0}, “m”)

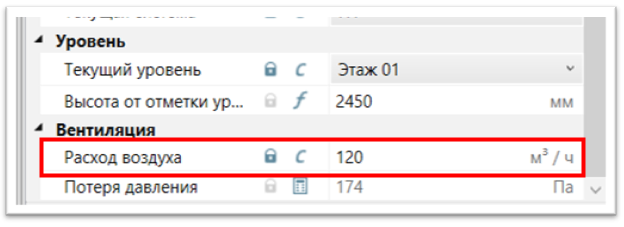

	“L”+ToString({0}, “m3”,”h”)

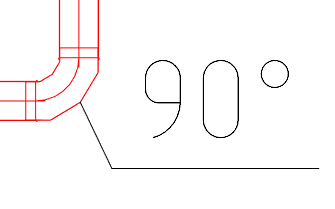

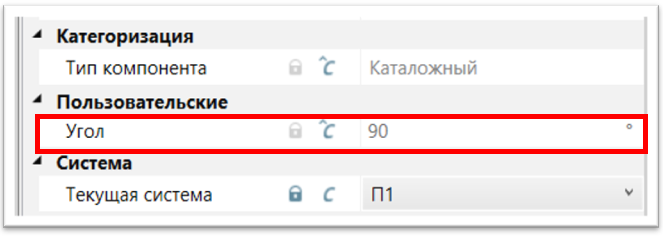

	ToString({0},"deg")+"°"

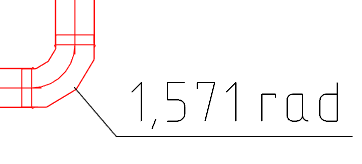

	ToString({0}, ‘rad’)+"rad"

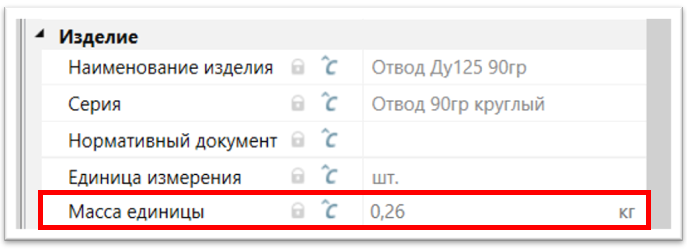

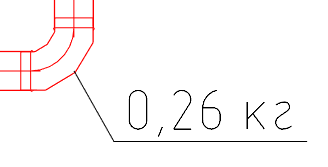

	ToString({0}, "kg")+" кг"
	ToString({0}, "g")+" г"
