КТ Проектирование

Трубопровод

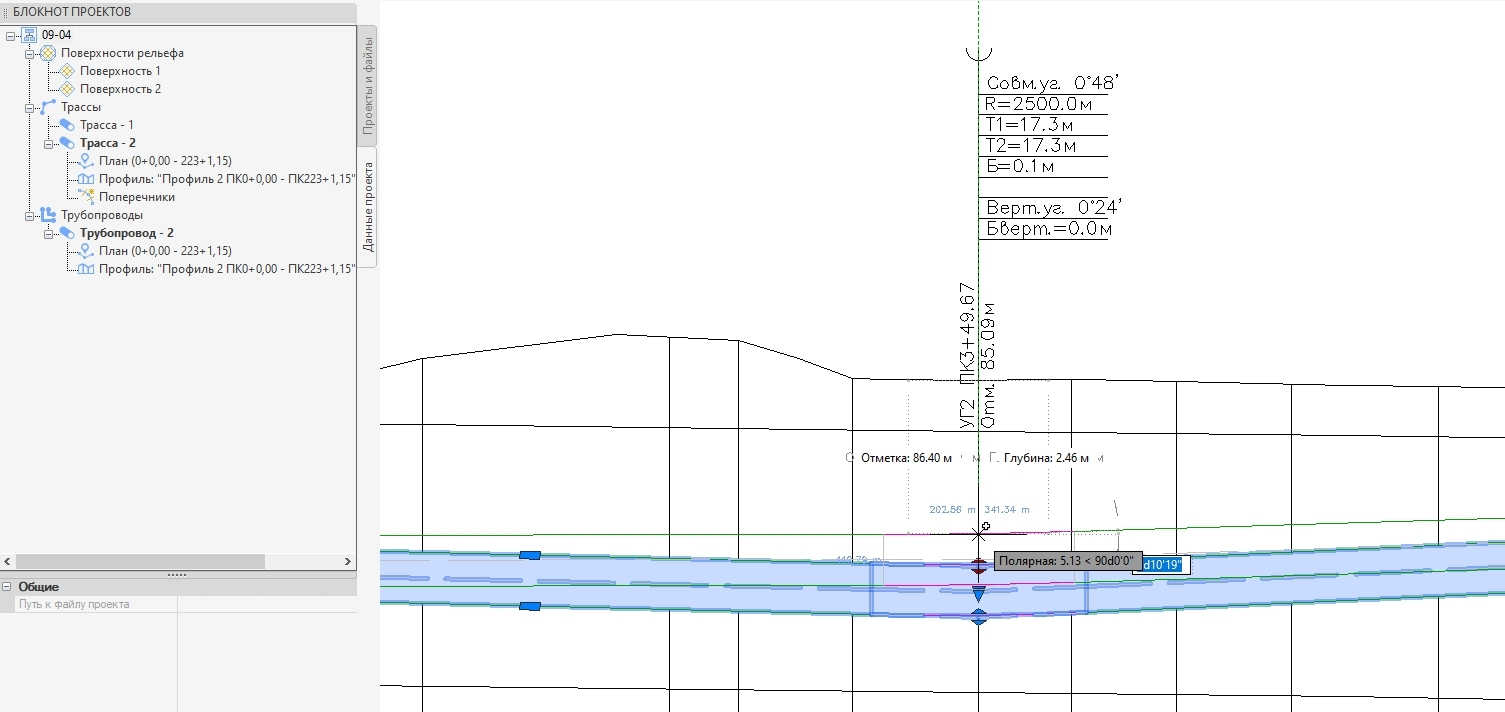

Интеллектуальный объект Трубопровод удобен для работы в среде AutoCAD. Изменение геометрии трубопровода и формы кривых, радиусов изгиба и других параметров легко выполняется в таблице редактора, а также на чертеже с помощью ручек редактирования. Графический вид трубопровода и его оформление гибко настраивается с помощью стилей.

Прокладка трубопровода

Прокладка трубопровода выполняется в пределах коридора автоматически по настраиваемым правилам в зависимости от назначения, класса, диаметра и рабочего давления трубопровода. В поставку программы включены правила прокладки для магистральных газопроводов и нефтепроводов по различным нормативным документам.

Категория трубопровода

Участков категории трубопровода создаются автоматически по настраиваемым правилам прокладки в местах пересечений различных угодий, коммуникациями и водных преград.

Защитный футляр

При установке футляра программа подбирает трубы изделия для защиты изоляции согласно нормативным документам, и рассчитывает шаг их расстановки. Графический вид футляра на плане и на профиле задается с помощью стилей.

Модель данных

Полная информация о проектируемом объекте хранится в цифровой модели данных в оперативной памяти и во внешнем файле в папке проекта. Модель данных динамически связана с графическим объектом Трубопровод на всех чертежах проекта и обеспечивает параллельную работу над проектом.

Закрепление трубопровода

Для выбора технологического решения по закреплению трубопровода выполняется расчет на всплытие трубопровода.  Расстановка закрепляющих изделий выполняется с учетом закрепляющей способности решения. Участки закрепления трубопровода отображаются на плане и на профиле по настраиваемым стилям.

Каталог изделий

В каталоге изделий хранится информация по всем трубам различного исполнения и назначения, отводам, опорно защитным устройствам, утяжелителям различного типа, анкерным устройствам, опорам и устройствам для защиты меж трубного пространства.

Подвал

Таблица данных профиля (подвал) заполняется и обновляется автоматически при изменении положения трубопровода на основании настраиваемых шаблонов и стилей.  В поставку программы включены шаблоны для профилей газопроводов, нефтепроводов и автомобильных дорог согласно актуальных нормативных документов.
