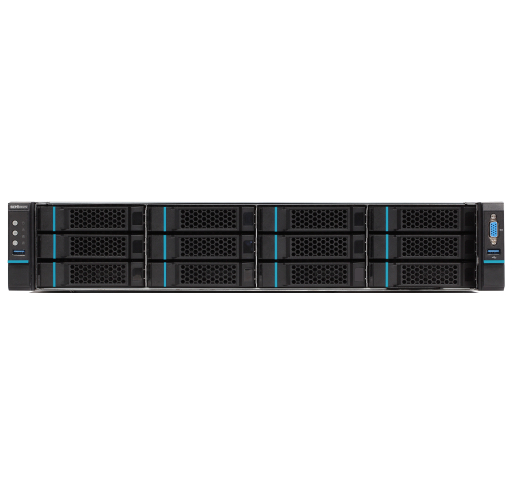

Сервер DEPO Storm 3470E2

Подробное описание Сервер DEPO Storm 3470E2

Базовые параметры

• Чипсет Lewisburg PCH C621A
• Поддерживаются один или два процессора с максимальным TDP 235 Вт
  (Внимание! – при установке одного процессора работают не все разъёмы расширения PCIe)
• Для монтажа в 19-дюймовую стойку
• Высота сервера в стойке 2U
• Сервер комплектуется рельсами для монтажа в стойку
• Стандартные рельсы имеют регулируемую длину 668 ~ 936 мм
• Размеры шасси без учета выступающих элементов (Д × Ш × В, мм): 736 × 448 × 88
• Размеры упаковки (Д × Ш × В, мм): 980 × 590 × 245
• Вес в упаковке: до 36 кг
• Диапазон рабочей температуры От 5 до 35 °C

Конструктив корпуса

• Подсистема питания - два блока питания с горячей заменой, мощностью 1200 Вт каждый
• Подсистема хранения на передней панели:
  4 накопителя 3,5˝ или 2,5˝ SAS/SATA
  8 накопителей 3,5˝ или 2,5˝ SAS/SATA/NVMe
• Дополнительно на задней панели можно разместить до 2-х накопителей 2,5" SSD SATA в корзине горячей замены
• Подсистема охлаждения 6 вентиляторов 60 × 60 × 38 мм

Конфигурация системной платы

• Оперативная память: 32 разъёма для установки оперативной памяти DDR4 DIMM Reg
• Поддерживаемый тип памяти: DDR4 RDIMM/LRDIMM ECC (до 3200 млн транзакций в секунду)
• Поддерживаемые модули: 8GB/16GB/32GB/64GB/128GB DIMM
• Доступные разъёмы расширения: 1x USB 3.1 (Type A)
• 3 x MiniSAS HD x4 , 2 x 7-Pin SATA (Интегрированный контроллер SATA поддерживает уровни массива RAID 0, 1, 5, 10. Для установки накопителей SAS требуется установка дополнительного контроллера)
• Слоты расширения при установке одного процессора:
  1x PCIe 4.0 x16 + 2 x PCIe 4.0 x8 (полнопрофильные)
  1x M.2 (PCIe Gen4 x4), 1x OCP 2.0
  2x Slimline x8 (возможно подключить 4 отсека в передней дисковой корзине с поддержкой NVMe), 1x Slimline x4
• В конфигурации с двумя процессорами дополнительно доступно:
  1x PCIe 4.0 x16 + 2 x PCIe 4.0 x8 (полнопрофильные)
  1x PCIe 4.0 x8 (низкопрофильный)
  1 M.2 (PCIe Gen4 x4)
  2x Slimline x8 (возможно подключить еще 4 отсека в передней корзине с поддержкой NVMe), 1x Slimline x4
• Интегрированный контроллер SATA поддерживает уровни массива RAID 0, 1, 5, 10, для установки накопителей SAS требуется установка дополнительного контроллера

Порты ввода/вывода

• Фронтальная панель и индикация:
  1 кнопка включения питания с подсветкой
  1 кнопка идентификатора сервера UID с подсветкой
  1 кнопка сброса сервера (reset)
  1 индикатор состояния накопителей
  1 индикатор состояния системы
  1 индикатор состояния выделенного порта управления IPMI
  1 порт VGA D-Sub
  2 порта USB 3.0
• Задняя панель ввода-вывода:
  1 выделенный порт удаленного управления сервером iKVM RJ-45 1 Гбит/с
  1 порт VGA D-Sub
  1 порт COM
  1 кнопка идентификатора сервера UID с подсветкой (BMC Reset)
  2 порта USB 3.1 (Type A)
  2 RJ45 LAN 1 Гбит/с
