Описание
PlanTracer SL — графический редактор, предназначенный для выполнения работ по технической инвентаризации, эксплуатации и обслуживанию недвижимого имущества.
Уникальные параметрические технологии создания планов учитывают все особенности проведения обмеров при технической инвентаризации.

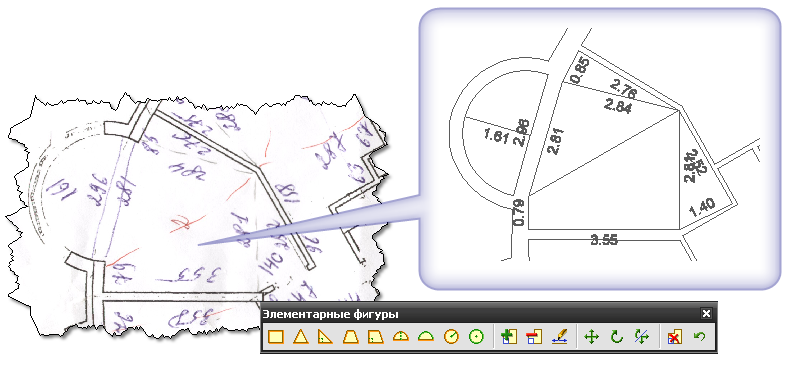

Технология «электронный абрис» позволяет создать план в точном соответствии с обмерами с натуры. План создается на основе элементарных фигур (треугольников, прямоугольников, трапеций и т. д.), которые объединяются в контуры любой формы.
После этого контуры автоматически преобразовываются в комнаты, а пространства между ними в стены.

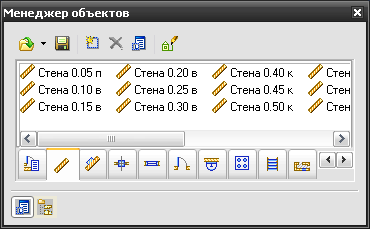

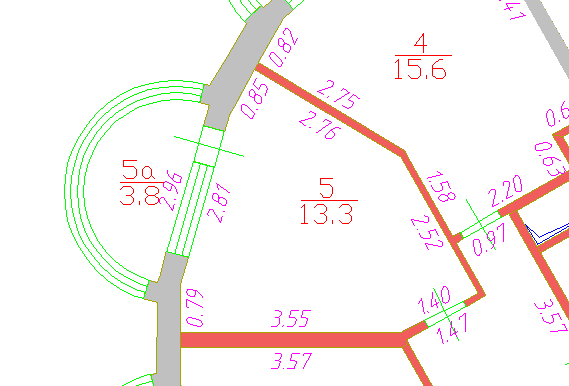

Вставка остальных элементов (окон, дверей и т. д.) происходит с использованием библиотеки стандартных элементов.
Каждый элемент обладает определенным набором свойств, определяющих внешний вид и поведение элемента на плане. Например, элемент «окно» можно вставить только в стену, при этом ширина оконного проема будет взята из свойств, заданных в шаблоне элемента «окно», а толщина заимствована у стены, в которую вставляется элемент.
При работе по «классической» технологии также используется библиотека стандартных элементов, только в этом случае создание плана начинается с рисования стен.
Технология базируется на принципах работы большинства графических редакторов, применяемых при разработке строительных поэтажных планов.
Для точного позиционирования стен и других объектов предусмотрены специальные инструменты, разработанные с учетом способов, применяемых техником при обмерах.
Программа сама определяет, каким образом элемент должен взаимодействовать с другими, уже присутствующими на плане. Автоматически формируются сопряжения между стенами различных типов, между стеновыми объектами (окна и двери), колоннами и стеной.
Работа с земельными планами

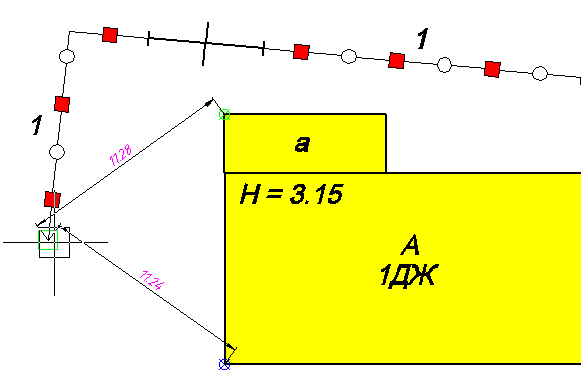

Для построения земельных планов используются методы, применяемые при полевых измерениях. Такой подход позволяет избавиться от необходимости производить дополнительные построения и трудоемкие расчеты.
В PlanTracer реализовано два способа построения земельных планов.
1. По результатам геометрической съемки

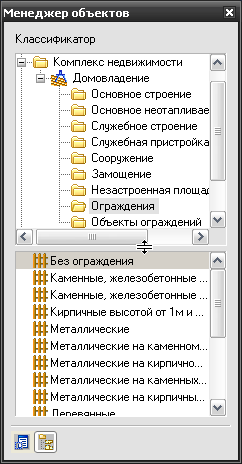

Построение плана производится с помощью классификатора объектов земельного плана.
В классификаторе заданы семантические свойства объектов и (частично) их графические характеристики.
Пользователь находит нужный элемент и при помощи специальных инструментов для позиционирования вставляет его на план.
В процессе рисования автоматически подсчитываются длина ограждений, застроенная и незастроенная площадь, литеруются строения и пристройки.

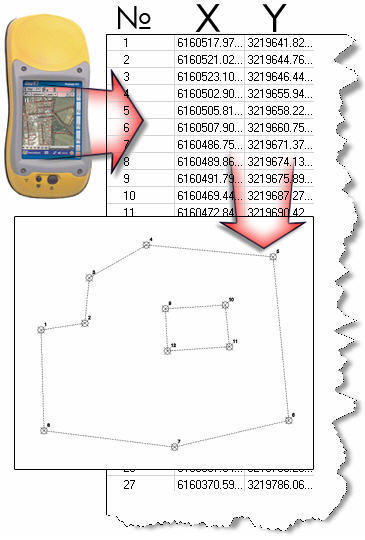

2. По данным геодезической съемки
В программе реализована возможность импорта текстовых файлов с координатами точек.
Импортированные точки в дальнейшем можно группировать и преобразовывать в различные объекты плана.

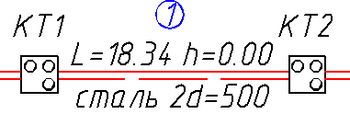

Работа с планами линейно протяженных объектов

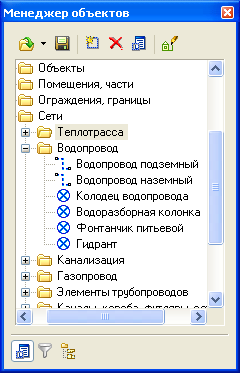

Для создания планов линейно-протяженных объектов применяется заранее подготовленная библиотека шаблонов.
В библиотеке шаблонов присутствуют различные типы объектов: трубопроводы, колодцы, столбы и т. д. В процессе рисования пользователь выбирает нужный элемент и вставляет его в определенное место плана. Правильные сопряжения между объектами формируются автоматически.
Для точного позиционирования реализован ряд специальных инструментов. Предусмотрен механизм создания сетей на основе текстового файла с координатами точек.
Кроме условных обозначений элементов в процессе рисования автоматически формируются и все необходимые надписи.
Расчет площадей
- Расчет площади может быть выполнен с использованием одного из четырех доступных алгоритмов:
-
Расчет площади замкнутого контура.
-
Расчет площади составного контура с одновременным формированием формулы расчета площади.

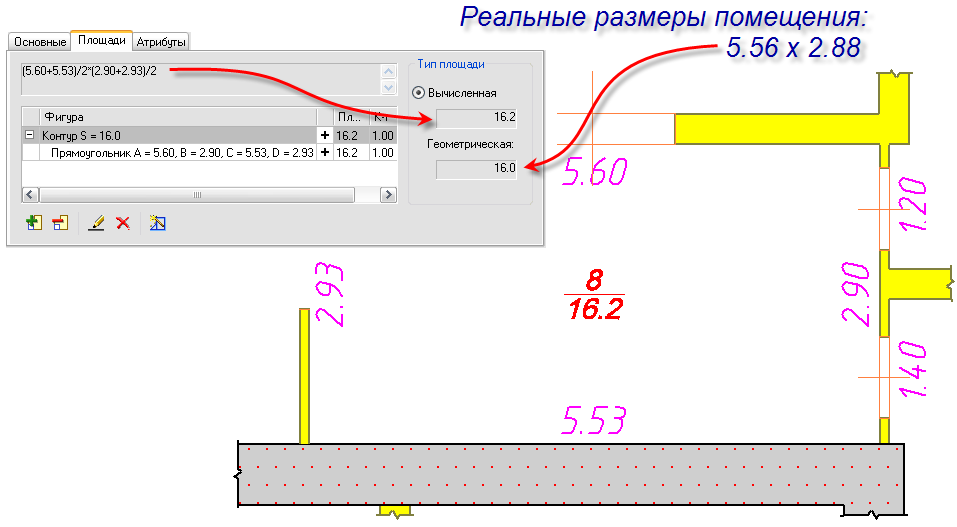

Автоматическое формирование формулы расчета площади с последующим вычислением. Инструмент применяется для вычисления площади в случае, если план был нарисован неточно, а значения размеров изменены вручную. Программа автоматически формирует формулу расчета площади и вычисляет ее, основываясь на измененных размерах.
Ручное формирование формулы расчета площади с последующим вычислением. В случае если программе не удалось автоматически определить формулу расчета, существует возможность ввести ее вручную.
Оформление планов
В PlanTracer реализованы инструменты, которые позволяют значительно ускорить процесс оформления планов:
-
автоматическое образмеривание;
-
автоматическая литерация объектов;
-
автоматическая нумерация и перенумерация объектов (помещений, колодцев, столбов и т. д.);
-
автоматический расчет длин и площадей;
-
автоматическая простановка надписей (площадей, литер, высот и т. д.);
-
автоматическое формирование выкопировок и экспликаций.
Все инструменты разработаны для того, чтобы избавить пользователя от необходимости выполнения рутинных, часто повторяющихся операций.
Помимо повышения скорости работы, значительно снижается и число ошибок, например, за счет невозможности проставить неверную литеру или номер помещения.

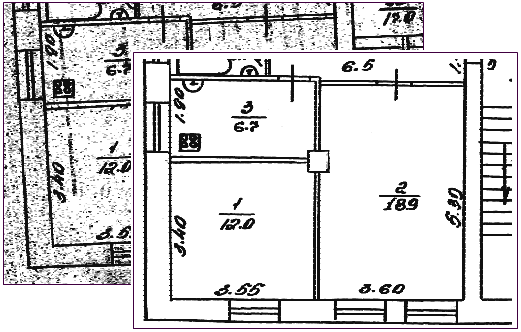

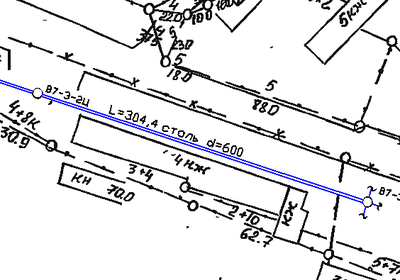

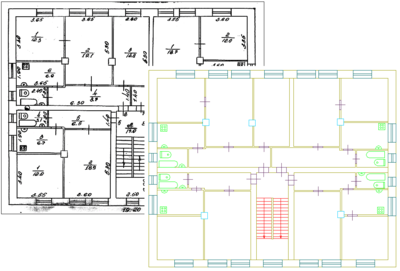

Работа со сканированными изображениями
PlanTracer позволит вам эффективно использовать в работе бумажные поэтажные планы, схемы, топографические и картографические материалы. При помощи инструментов программы вы сможете:
-
значительно повысить качество растрового изображения, полученного после сканирования;
- быстро внести необходимые изменения в отсканированный чертеж;
-

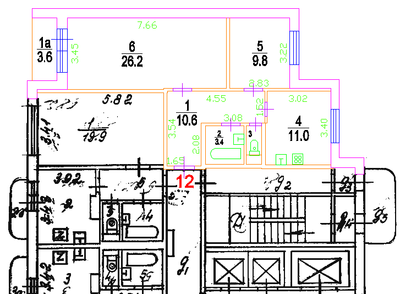

одновременно эффективно работать с растровой и векторной графикой, по мере необходимости переводя фрагменты документа или весь чертеж целиком в векторную форму;
- полностью векторизовать отсканированное изображение.
Результат распознавания — интеллектуальная векторная модель поэтажного плана, состоящая из объектов (стен, окон, дверей, оборудования).

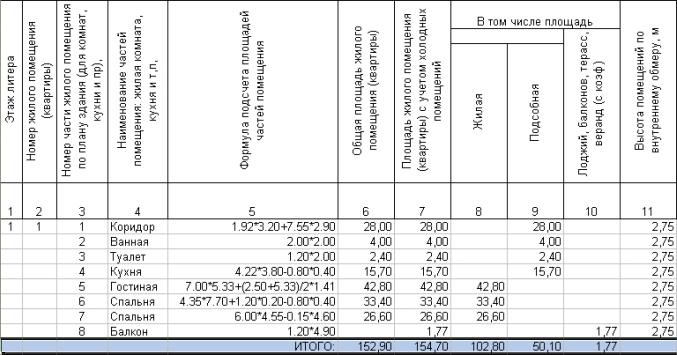

Взаимодействие с внешней базой данных
PlanTracer позволяет передавать описательную информацию с плана в другие приложения. Этими приложениями могут быть системы построения отчетов, такие как MS Word или Excel, или любые базы данных, используемые в организации.
Программа позволяет реализовать комплексное решение, обеспечивающее двустороннюю связь объектов поэтажного плана и атрибутивной информации о них, которая хранится во внешней базе данных.
Реализация комплексного решения позволит:
ускорить работу — данные не придется вносить дважды в различные системы;
уменьшить количество ошибок — единая среда исключает возможность рассогласования данных на графике с данными в семантической системе;
формировать любые справки и отчеты.
Получение описательной информации из плана возможно посредством обменного XML-файла или с помощью СОМ-интерфейса программы PlanTracer.
Системные требования:
- Компьютер на базе процессора Intel Pentium III 600 и выше.
-
Не менее 256 Мб оперативной памяти.
-
Microsoft Windows 2000 (SP4)/XP (SP2)/Vista (32b, 64b)/7/Microsoft Windows Server 2003.
-
Не менее 200 Мб свободного пространства на жестком диске.
-
Для сканирования непосредственно в программе можно использовать сканер с соответствующим программным обеспечением, поддерживающим интерфейс TWAIN, или сканеры Contex.
-
Вы можете получить дополнитель
