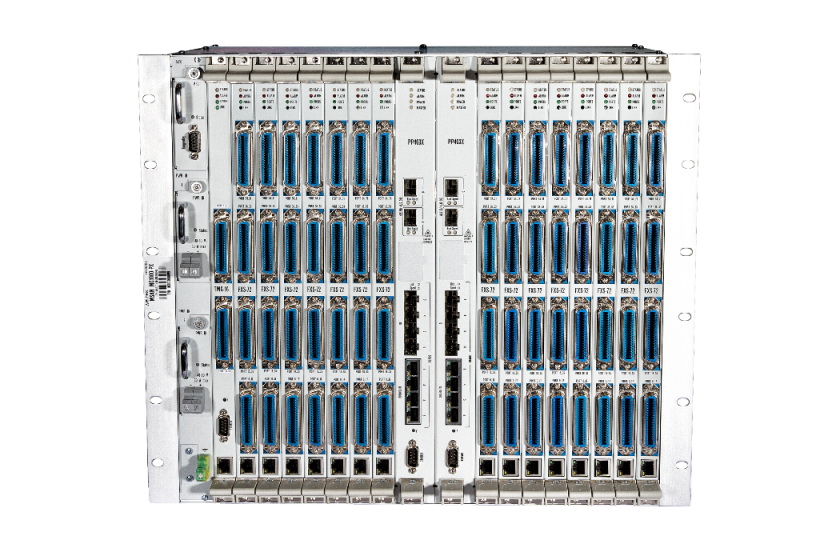

MSAN MC1000-PX (1152 FXS)

Подробное описание MSAN MC1000-PX (1152 FXS)

Ключевые преимущества:

• до 1152 абонентов
• подключение по V5.2 и PRI
• поддержка SIP и SIP-T
• поддержка внутренней коммутации
• горячее резервирование электропитания
• максимальная дальность линии – 6 км
• измерение параметров абонентской линии
• защита портов по току и напряжению

MSAN MC1000-PX – интегрированная платформа, предназначенная для построения узлов абонентского доступа с высокой концентрацией портов. Благодаря сочетанию технологий Voice over IP и TDM платформа гибко интегрируется в сеть оператора связи.  MSAN MC1000-PX позволяет сохранить существующую кабельную инфраструктуру, обеспечивая подключение аналоговых телефонных аппаратов к IP-сети.

Модульная структура

Платформа доступа MC1000-PX имеет модульную структуру, что позволяет гибко наращивать абонентскую емкость. Модули устанавливаются в стандартный 19” евроконструктив высотой 9U, имеющий 16 универсальных слотов для модулей периферии и 2 слота для модулей центральных Ethernet-коммутаторов.

Миграция в  NGN

MSAN MC1000-PX ­– идеальное решение для замены  устаревших телефонных станций. Модуль цифрового шлюза TMG16 позволяет подключить MC1000-PX к вышестоящей АТС по протоколу V5.2. При переходе к сетям NGN достаточно перенастроить устройство для маршрутизации вызовов в IP-сеть.

Централизованное управление

Cистема Eltex.EMS предназначена для централизованного мониторинга и управления всем сетевым оборудованием Eltex. Для MSAN MC-1000PX реализованы следующие возможности: мониторинг физических параметров,  управление абонентскими профилями, сбор статистики по физическим и логическим интерфейсам.

Интерфейсы

• до 1152 портов FXS
• до 16 потоков Е1
• до 8 комбо-портов 10/100/1000Base-T/1000Base-X
• до 4 портов 10GBase-X

Управление и мониторинг

• Конфигурирование: CLI (Telnet, COM-порт), SNMP
• Управление через систему Eltex.EMS

Физические характеристики

• Два ввода электропитания: -48 В DC (в режиме горячего резервирования)
• Потребляемая мощность: до 2,6 кВт (при полной  нагрузке)
• Габариты (ширина, высота, глубина): 420x432x240 мм, типоразмер 9U

Модуль PP4G3X

Интерфейсы

• 4 комбо-порта 10/100/1000Base-T/1000Base-X (SFP)
• 2 порта 10GBASE-X (SFP)

Сетевые функции

• Поддержка протоколов STP, RSTP, MSTP
• Расширенная поддержка VLAN, Q-in-Q
• Объединение каналов с использованием LACP
• Маршрутизация пакетов на основе VLAN ID
• Зеркалирование портов (Port Mirroring)
• DHCP snooping
• UDP Relay, DHCP Relay
• Поддержка SNTP, DNS, STP, LLDP

Модуль FXS72

Физические интерфейсы

• 72 порта FXS (с поддержкой функции тестирования абонентских линий)
• 1  диагностический порт 10/100/1000Base-T (RJ-45)

Протоколы VoIP

• SIP
• SIP-T

Голосовые кодеки

• G.729 (A, B)
• G.711 (a-law, µ-law)
• G.723.1 (6,3/5,3 кбит/с)
• G.726

Поддержка факсов

• T.38 UDP Real-Time Fax
• G.711 (a-law, µ-law) pass-through

Голосовые стандарты

• VAD (детектор активности речи)
• CNG (генерация комфортного шума)
• AEC (эхо компенсация, рекомендация G.168)

Функциональные особенности

• Аутентификация на SIP-сервере с общим логином и паролем для всех абонентов
• Аутентификация на SIP-сервере с индивидуальным логином и паролем для каждого абонента
• Прямая маршрутизация к незарегистрированным на SIP-сервере устройствам
• Внутренняя коммутация соединений при потере связи с SIP-сервером (при наличии TMG-модуля)
• Регулярные выражения в Dialplan
• Ограничение количества одновременных соединений
• Применение настроек без перезагрузки
• Взаимодействие с IMS
• Поддержка резервных SIP-серверов

Качество обслуживания (QoS)

• 4 очереди приоритета
• Распределение пакетов по очередям на основании приоритета 802.1p и/или Diffserv
• Назначение Diffserv и приоритетов 802.1р для пакетов SIP и RTP

Дополнительные виды обслуживания

• Определение номера (Caller ID)
• Выдача имени звонившего и времени звонка в режиме FSK
• Запрет выдачи Caller ID (CLIR)
• Передача вызова (Call Transfer)
• 3-сторонняя конференция (3-way conference)
• Горячая/теплая линия (Hotline/Warmline)
• Ожидание вызова (Call Waiting)
• Удержание вызова (Hold/Retrieve)

Сетевые функции

• Возможность использования разных VLAN для сигнализации, RTP и управления

Типы подключений

• Статический IP-адрес
• DHCP-клиент

Диагностика

• Syslog
• Тестирование физических параметров абонентских линий

Модуль TMG16
Управление вызовами

• Маршрутизация по номеру вызываемого (CdPN) и вызывающего (CgPN) абонента
• Модификация номера до и после маршрутизации
• Настройка режима обслуживания абонента

Передача факсов

• T.38 Real-Time Fax
• G.711 (a-law, µ-law) pass-through

Емкость

• до 16 потоков E1 (до 4 субмодулей M4E1)
• до 768 каналов VoIP (до 6 субмодулей SM-VP-M300)

TDM протоколы

• V5.2
• PRI

Функционал VoIP

• Регистрация и аутентификация SIP-абонентов
• RFC 3261 SIP 2.0
• RFC 3262 SIP PRACK
• RFC 4566 Session Description Protocol (SDP)
• RFC 3263 Locating SIP servers for DNS lookup SRV and A records
• RFC 3264 SDP Offer/Answer Model
• RFC 3311 SIP UPDATE
• RFC 3515 SIP REFER
• RFC 3891 SIP Replaces Header
• RFC 3892 SIP Referred-By Mechanism
• RFC 2976 SIP INFO Method
• RFC 2833 RTP Payload for DTMF Digits, Flash event
• RFC 3108 Attributes ecan and silenceSupp in SDP
• Возможность сохранения внутренней коммутации вызовов при потере связи с Softswitch
