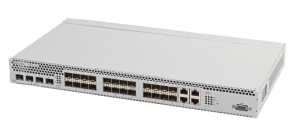

Коммутатор агрегации MES3124

Подробное описание Коммутатор агрегации MES3124

Ключевые особенности

• Высокая производительность
• Поддержка стекирования
• До 4 портов 10G  в базовой конфигурации
• Резервирование источников питания с возможностью горячей замены
• Расширенные функции L2
• Поддержка функций L3
• Front-to-back вентиляция

Коммутаторы серии MES3100 используются в операторских сетях в качестве коммутаторов уровня агрегации района или транспортных коммутаторов.  В центрах обработки данных устройства применяют в качестве Top-of-Rack коммутаторов. Коммутаторы агрегации обладают высоким запасом по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены

Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и обеспечивает беспрерывное предоставление сервисов.

Коммутаторы поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Пакетный процессор Marvell 98DX4122 (BobCat)

Интерфейсы

• 24 х 100/1000 Base-T (RJ-45)
• 4 х 10G Base-X/1000Base-X(SFP+/SFP)
• Консольный порт RS-232 (DB-9)

Производительность

• Пропускная способность - 128 Гбит/c
• Производительность на пакетах длиной 64 байта1 - 94 MPPS
• Объем буферной памяти - 1,5 Мбайт
• Объем ОЗУ (DDR2) - 256 Мбайт
• Объем ПЗУ (SPI Flash) - 16 Мбайт
• Таблица MAC-адресов - 16384
• Количество ARP-записей2 - 4К
• Таблица VLAN - 4094

• Количество групп L2 Multicast (IGMP snooping) - 1024

• Количество правил SQinQ - 980 (ingress)/ 140 (egress)

• Количество правил ACL - 2048
• Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
• Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
• Количество интерфейсов L3 - 512
• Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
• Стекирование - 8 устройств

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)


Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC MulticastSupport)
• Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
• Статические записи MAC (Static MAC Entries)
• Логирование событий MAC Flapping
• Отслеживание событий MAC change на портах

• Отслеживание событий MAC flapping на портах


• IEEE 802.1Q

• Поддержка Voice VLAN

• Зеркалирование VLAN (VLAN mirroring)

• Поддержка Q-in-Q

• Поддержка Selective Q-in-Q

• Поддержка GVRP


• Поддержка профилей Multicast

• Поддержка статических Multicast-групп

• Поддержка IGMP Snooping v1,2,3

• Поддержка IGMP Snooping Fast Leave на основе порта/хоста

• Поддержка авторизации IGMP через RADIUS

• Поддержка MLD Snooping v1,2

• Поддержка IGMP Querier

• Multicast TV VLAN

• Поддержка MVR


• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)

• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)

• Поддержка  протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)

• Поддержка STP Multiprocess

• Поддержка STP Root Guard

• Поддержка STP BPDU Guard

• Поддержка STP Loop Guard

• Поддержка BPDU Filtering

• Поддержка Spanning Tree Fast Link option

• Поддержка Layer 2 Protocol Tunneling

• Поддержка Private VLAN

• Поддержка ERPS (G.8032v2)

• Поддержка EAPS

• Поддержка Loopback Detection (LBD)

• Изоляция портов

• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

• Поддержка Flex Link (Dual homing)


• Создание групп LAG

• Объединение каналов с использованием LACP

• Поддержка LAG Balancing Algorithm


• Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)

• Статическая маршрутизация IPv4

• Динамическая маршрутизация RIPv2

• Поддержка ARP (Address Resolution Protocol), ARP Proxy

• Динамическая маршрутизация OSPFv2

• Поддержка VRRP

• IGMP Proxy

Функции обеспечения безопасности

• DHCP snooping
• Опция 82 протокола DHCP
• UDP Relay, DHCP Relay
• IP Source address Guard
• Dynamic ARP Inspection (Protection)
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• SSL v1/v2/v3
• Защита от атак BPDU
• PPPoE Intermediate agent
• Выбор алгоритма работы SSH-сервера

AAA

• Web-Based Authentication (WAC)
• Управление доступом на основе порта

• Управление доступом на основе хоста

• Динамическое назначение VLAN

• Управление доступом на основе MAC-адресов

• Guest VLAN


ACL (Списки управления доступом)

• L2-L3-L4 ACL (Access Control List)

• Time-Based ACL

• ACL на основе:
  • Очередей приоритетов IEEE 802.1p
  • VLAN ID
  • MAC-адресов
  • Ethertype– IPv4/IPv6-адреса
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Класса трафика IPv6
  • Метки потока IPv6
  • Содержимого пакетов, определяемого пользователем (User Defined Bytes)


• Cтатистика ACL


Основные функции качества обслуживания (QoS) и ограничение скорости

• Статистика QoS

• Ограничение скорости на портах (shaping, policing)

• Поддержка класса обслуживания IEEE 802.1p

• Защита от широковещательного «шторма»

• Управление полосой пропускания

• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)

• Три цвета маркировки

• Классификация трафика на основании на основании ACL

• Назначение меток CoS/DSCP на основании ACL

• Перемаркировка меток CoS в DSCP, DSCP в CoS

• Назначение VLAN на основании ACL


ОАМ

• IEEE 802.3ah Ethernet Link OAM

• Dying Gasp

• IEEE 802.1ag Connectivity Fault Management (CFM)

• IEEE 802.3ah Unidirectional Link Detection (UDLD)


• Функциональность IPv6 Host

• Совместное использование IРv4, IРv6


Основные функции управления

• Web-интерфейс
• Загрузка и выгрузка файла настройки по TFTP
• Удаленный мониторинг (RMON)
• Протокол SNMP
• Интерфейс командной строки(CLI)
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• Управление контролируемым доступом – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS TACACS+
• Сервер Telnet, сервер SSH
• Клиент Telnet, клиент SSH
• LLDP (IEEE 802.1ab) + LLDP MED
• Поддержка макро-команд
• BootP/DHCP-клиент
• Автонастройка DHCP
• DHCP Relay
• DHCP Relay Option 60; 61
• DHCP Relay Option 82
• DHCP-сервер
• Команды отладки
• Сервер FTP
• Поддержка статических маршрутов IPv6 для сети управления
• Поддержка двух версий файлов конфигурации

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Регулирование скорости вращения вентиляторов
• Green Ethernet

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка IP SLA
• Поддержка механизма утилизации CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры

• Мониторинг TCAM


Стандарты MIB/IETF

• RFC1213 MIB-II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC2571~2576 SNMP MIB
• RFC1271, 2819 RMON MIB
• RFC2021 RMON v2 MIB
• RFC2665 Ether-like MIB
• RFC2668 MAU MIB
• RFC2674 802.1p MIB
• RFC2233, 2863 IF MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC1724 RIP v2 MIB
• RFC1850 OSPF v2 MIB
• RFC2096 IP Forwarding Table MIB (CIDR)
• RFC2787 VRRP MIB
• RFC2932 IPv4 Multicast Routing MIB
• RFC2934 PIM MIB for IPv4
• RFC2620 RADIUS Accounting Client MIB
• RFC2933 IGMP MIB
• RFC783 TFTP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC854 Telnet
• RFC951, 1542 BootP
• RFC2068 HTTP
• RFC2138 RADIUS
• RFC2139 RADIUS Accounting
• RFC1492 TACACS
• RFC3176 sFlow
• RFC2598 DiffServ Expedited Forwarding

Физические характеристики

• Питание:
  • 100–240 В AC, 50-60 Гц
  • 36-72 В DC
• Варианты питания:

  • один источник питания постоянного или переменного тока

  • два источника постоянного или переменного тока с возможностью горячей замены
• Максимальная потребляемая мощность - 50 Вт

• Рабочая температура окружающей среды  - от -10° до +45° С
• Температура хранения - от -40° до +70° С
• Рабочая влажность - не более 80%
• Вентиляция - 4 вентилятора
• Исполнение - 19'', 1U

• Размеры (ШxВxГ) - 430х44х265 мм

• Вес - 3,7 кг
