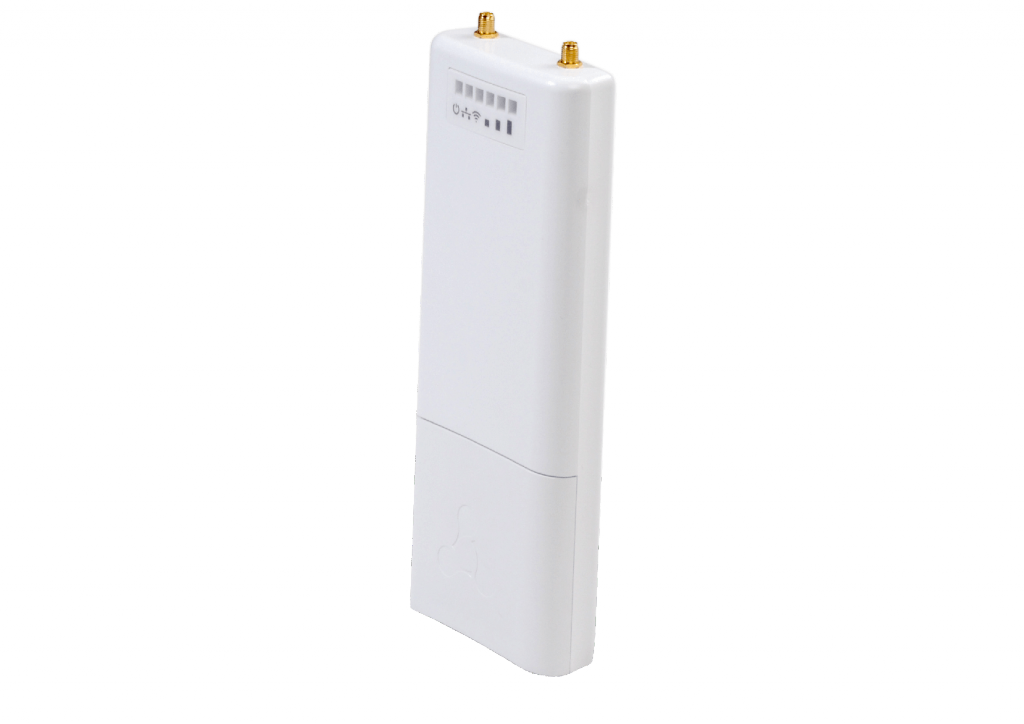

Беспроводная точка доступа WB-15-W2

Подробное описание Беспроводная точка доступа WB-15-W2

Краткое техническое описание (PDF)

Ключевые преимущества:

• Высокопроизводительное решение на основе Realtek chipset
• Поддержка 2G/3G/4G-модема с функцией резервирования каналов

• Wi-Fi 2.4 ГГц 802.11b/g/n с поддержкой MIMO 2x2

• Режим мониторинга Wi-Fi трафика в 2.4 ГГц

• Поддержка GPS и ГЛОНАСС

• Питание Passive PoE 24 В и DC 9-36 В


WB-15-W2 – это всепогодная беспроводная точка доступа Wi-Fi с поддержкой LTE и функцией резервирования каналов для подключения сетевого оборудования к сети Интернет или ведомственным/корпоративным сетям.
Устройство поддерживает режим маршрутизатора, отслеживание качества соединения с базовой станцией и шейпинг трафика.
WB-15-W2 выполнен в корпусе со степенью защиты IP-54, что позволяет эксплуатировать устройство в сложных климатических условиях.

Быстрая настройка

Благодаря заложенными в память настройкам для крупных операторов сотовой связи WB-15-W2 автоматически определяет профиль модема.

Возможности подключения

Имеется возможность установки до двух наносим-карт 2G/3G/4G1 в лоток, расположенный на передней панели устройства. Для подключения к локальной сети клиента предусмотрен разъем Ethernet 10/100Base-T и Wi-Fi 2.4 ГГц 802.11b/g/n.
Предусмотрена работа только с внешними 2G/3G/4G-и GPS-антеннами.

Производительность

Для стабильной и непрерывной работы устройства используются высокопроизводительные процессоры Realtek, позволяющие добиться высоких показателей в скорости обработки данных.

Организация HotSpot

WB-15-W2 обеcпечивает работу в режиме «Точка доступа», что дает возможность организовать мобильный HotSpot в публичных местах с портальной авторизацией (Captive Portal) для выполнения постановления Правительства РФ №758 от 31 июля 2014 года.
WB-15-W2 позволяет обеспечить подключение к сервисной платформе SoftWLC в режиме OTT через сеть сторонних операторов связи, что дает возможность быстро и гибко инсталлировать услугу у заказчика без дополнительных действий.

Режим мониторинга Wi-Fi трафика

WB-15-W2 позволяет захватывать радиотрафик в диапазоне 2.4 ГГц независимо от работы основного Wi-Fi чипа. Захватываемый радиотрафик может передаваться в TZSP и HTTP-форматах на сервер для дальнейшей обработки (например, для систем сбора MAC-адресов).

Питание

Питание производится через клеммы (в автомобиле) или по технологии Passive PoE.

1 В сложных климатических условиях рекомендуется использовать нано-сим-карты «М2М термо».

Интерфейсы

• 1 порт 10/100Base-T (Ethernet)
• 1 интерфейс 2G/3G/4G с поддержкой резервирования каналов
• 2 разъема SMA-типа (female) для подключения внешних 2G/3G/4G-антенн (Omni, секторной, панельной и т.д.)
• 1 разъем SMA-типа (female) для подключения внешней GPS-антенны
• Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
• Wi-Fi 2.4 ГГц (анализатор пакетов) на основе чипа Realtek RTL8192FR

Возможности 2G/3G/4G

• Автоопределение профилей крупных операторов
• Поддержка функции резервирования каналов (2 нано-сим-карты)
• Выбор режима сети

Возможности WLAN

• Поддержка стандартов IEEE 802.11b/g/n

• Агрегация данных, включая A-MPDU (Tx/Rx) и A-MSDU (Rx)
• Приоритеты и планирование пакетов на основе WMM
• Поддержка скрытого SSID
• Изоляция абонентов в пределах одного VAP
• 4 виртуальные точки доступа
• Сканирование радиоэфира
• Режим мониторинга Wi-Fi трафика
• Спектроанализатор

Сетевые функции

• Автоматическое согласование скорости, дуплексного режима, и переключения между режимами MDI и MDI-X
• Работа в режиме маршрутизатора
• Статическая маршрутизация

• DHCP-сервер
• Поддержка IPsec
• Поддержка PPP

• Поддержка GRE over IPsec
• Передача абонентского трафика вне туннелей
• Статическая привязка адресов
• Поддержка ACL
• Поддержка NTP
• Проброс портов

• Поддержка Syslog

Функции QoS

• Приоритет и планирование пакетов на основе профилей

• Ограничение пропускной способности для каждого VAP
• Ограничение пропускной способности для каждого клиента
• Ограничение количества клиентов на каждый VAP
• Изменение параметров WMM

Параметры интерфейса 2G/3G/4G
Частотные диапазоны1

• 4G LTE FDD: B1, B3, B5, B7, B8, B20
• 4G LTE TDD: B40
• 3G UMTS: B1, B8
• 2G GSM: 850M, 900M, 1800M, 1900M

Скорость передачи данных2

• 4G LTE FDD (Cat 4): 150 Мбит/с (DL) / 50 Мбит/с (UL)
• 4G LTE TDD (Cat 4): 130 Мбит/с (DL) / 35 Мбит/с (UL)
• 3G DC-HSPA+: 42 Мбит/с (DL) / 5,76 Мбит/с (UL)
• 2G EDGE: 384 Кбит/с (DL) / 384 Кбит/с (UL)

Максимальная мощность передатчика1

• 4G LTE: до 23 дБм
• 3G UMTS: до 23 дБм
• 2G GSM: до 33 дБм

Параметры беспроводного интерфейса Wi-Fi

• Частотный диапазон 2402-2482 МГц
• Модуляция CCK, BPSK, QPSK, 16QAM, 64QAM
• Внутренние всенаправленные антенны
• Поддержка MIMO 2x2
• Встроенный чип Realtek RTL8197FS (IEEE 802.11b/g/n)
• Ширина полосы: 20, 40 МГц

Рабочие каналы1

• 802.11b/g/n: 1-13 (2402–2482 МГц)

Скорость передачи данных2

• 802.11b: до 11 Мбит/с

• 802.11g: до 54 Мбит/с
•  802.11n: до 300 Мбит/с

Чувствительность приемника

• 2.4 ГГц: до -90 дБм

Максимальная мощность передатчика1

• 2.4 ГГц: до 18 дБм

• Централизованная авторизация через RADIUS-сервер (WPA/WPA2 Enterprise)
• Шифрование WPA/WPA2
• Поддержка Captive Portal

Конфигурирование

• Управление по Telnet, SSH
• Web-интерфейс

• CLI

• NETCONF


• Потребляемая мощность не более 8 Вт
• Процессор Realtek RTL8197FS 1 ГГц
• 32 МБ Flash
• 128 МБ RAM
• Питание:
  • Passive PoE 24 В
  • DC 9-36 В
• Рабочая температура: от -45°С до +60°С
• Степень защиты IP54
• Размеры (ШxВxГ): 88x232,5x47 мм
• Крепление на мачту

1Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетево-го трафика, строительные материалы, конструкции и служебные данные сети могут снизить реальную пропускную способ-ность. На радиус действия сети могут влиять факторы окружающей среды.
