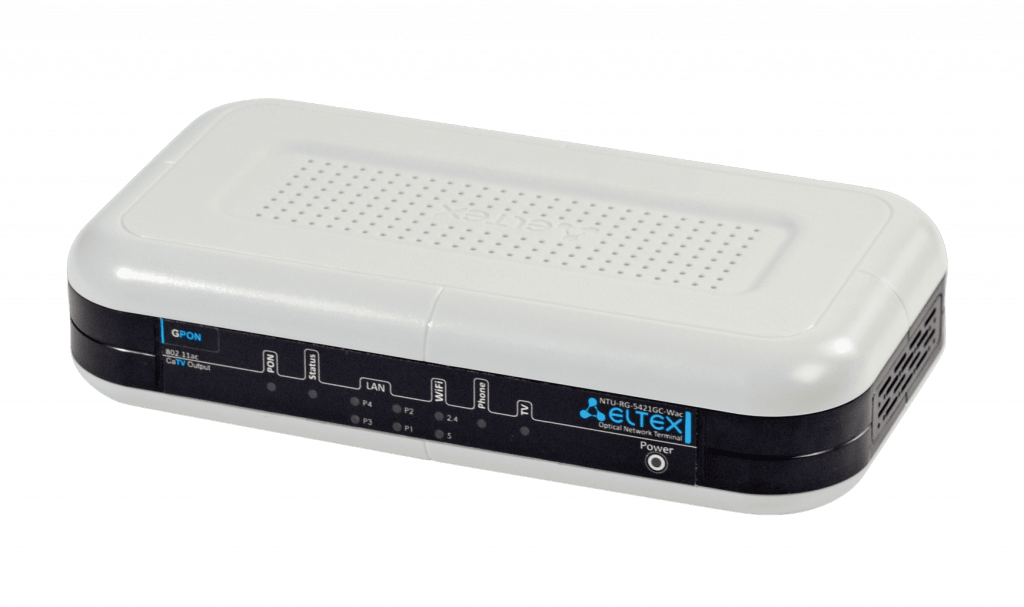

Абонентский терминал NTU-RG-5421GC-Wac

Подробное описание Абонентский терминал NTU-RG-5421GC-Wac

Ключевые преимущества

• 1 порт GPON
• Гигабитный роутер
• Порт FXS для подключения аналогового телефона
• Порт USB 2.0 для подключения сетевого накопителя
• Порт RF для предоставления услуги CaTV
• Wi-Fi 802.11a/b/g/n/ac

Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства

Встроенные гигабитные маршрутизаторы на 4 порта 10/100/1000 Base-T позволяют организовать высокоскоростное соединение устройств в сети. Порт FXS позволяет пользоваться услугами IP-телефонии. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD).

Предоставляемые услуги

• высокоскоростной доступ в интернет
• потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
• IP-телефония
• развлекательные и обучающие программы “on-line”

• подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
• построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Абонентские маршрутизаторы NTU-RG-5421GC-Wac поддерживают стандарт 802.11ac, что обеспечивает скорость передачи данных до 866 Мбит/c и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5 ГГц.

Параметры интерфейса PON

• 1 порт GPON
• Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
• Тип разъема - SC/APC
• Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
• Максимальная дальность - 20 км
• Передатчик:
  POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
  • Скорость передачи данных: 1244 Мбит/с
  • Средняя выходная мощность +0,5..+5 dBm
  • Ширина спектральной линии 1 нм (-20 дБ)
• Приемник:
  APD/TIA CW Mode цифровой приемник, длина волны 1490нм
  • Скорость передачи данных: 2488 Мбит/с
  • Чувствительность приемника -28 дБм, BER≤1.0x10-10
  • Оптическая перезагрузка приемника -4 дБм

Приемник CaTV

• CATV видео-приемник, длина волны 1550 нм
• Входная оптическая мощность: -8..+2 дБм
• Отношение сигнала несущей к уровню шума (CNR): 46 дБ
• Ширина полосы радиочастот: от 47 до 870 МГц
• ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
• Выходное радиочастотное сопротивление: 75 Ом

Параметры интерфейсов LAN

• 4 порта Ethernet 10/100/1000 Base-T (RJ-45)

Параметры интерфейсов FXS

• 1 порт FXS
• Поддержка протокола SIP
• Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
• Передача факса: G.711, T.38
• Сопротивление шлейфа до 2 кОм
• Прием набора импульсный/частотный (DTMF)
• Выдача Caller ID

Параметры беспроводного модуля

• Стандарты 802.11 a/b/g/n/ac
• Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
• Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
• Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM

Рабочие каналы

• 802.11b/g/n: 1-13
• 802.11a/n/ac: 36-64, 132-165

Скорость беспроводного соединения¹

• 802.11b: 1; 2; 5,5 и 11 Мбит/с
• 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• 802.11n: 300 Мбит/c (канал 20 МГц), 450 Мбит/c (канал 40 МГц)
• 802.11ac: 866 Мбит/c (80 МГц)

Максимальная выходная мощность передатчика2

• 802.11b (11 Mbps): 17дБм
• 802.11g (54 Mbps): 15дБм
• 802.11n (MCS7): 15 дБм
• 802.11ас (MCS0): 19 дБм

Параметры интерфейса USB

• 1 порт USB 2.0 - для подключения USB-устройств

Физические характеристики и условия окружающей среды

• Габариты - 220x120x50 мм, настольное исполнение
• Питание. Внешний адаптер питания постоянного тока 12B/2А
• Потребляемая мощность: не более 15 Вт
• Рабочий диапазон температур от +5 до +40 С
• Относительная влажность до 80%

Функциональные характеристики

• Поддержка TR-069
• Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
• Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
• Поддержка IPoE (DHCP-client и static)
• DHCP-сервер на стороне LAN
• Передача Multicast трафика по Wi-Fi
• Поддержка DNS (Domain Name System)
• Поддержка DynDNS (Dynamic DNS)
• Поддержка UPNP (Universal Plug and Play)
• Поддержка NAT (Network Address Translation)
• Поддержка NTP (Network Time Protocol)
• Поддержка механизмов качества обслуживания QoS
• Поддержка IGMP Snooping
• Поддержка IGMP Proxy
• Поддержка UPNP, SMB, FTP-alg, Print Server
• VLAN в соответствие с IEEE 802.1Q

Поддержка функций безопасности

• Ограничение скорости на портах
• FEC кодирование

Конфигурирование и мониторинг
В соответствии с TR-142:

• Удаленное управление по протоколу OMCI
• Удаленное управление по протоколу TR-069
• Локальное управление WEB/CLI
• Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP
