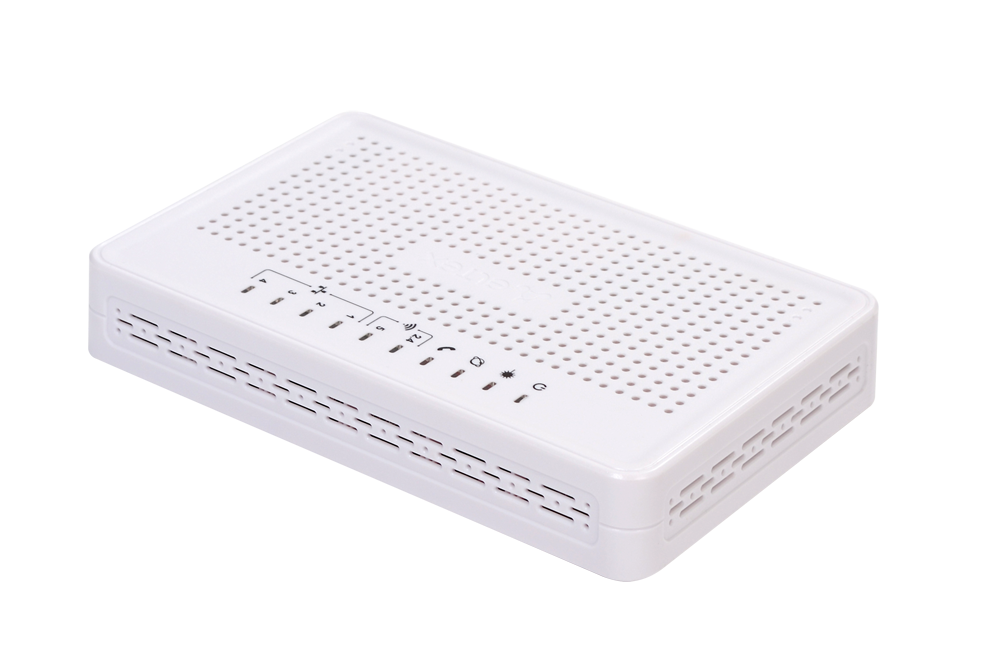

Абонентский терминал NTE-RG-1421G-WZ

Подробное описание Абонентский терминал NTE-RG-1421G-WZ

Краткое техническое описание

Ключевые преимущества

• Гигабитный роутер
• Контроллер для системы “Умный дом”
• 1 порт TurboGEPON
• Порт FXS для подключения  аналоговых телефонов
• 2 порта USB 2.0 для подключения сетевого накопителя или принтера
• Wi-Fi 802.11 b/g/n Wi-Fi
• Wi-Fi 802.11 a/n/ac Wi-Fi

Технология TurboGEPON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии TurboGEPON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Варианты применения

• подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
• построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Абонентские  маршрутизаторы NTE-RG-1421G-WZ поддерживают стандарт 802.11ac, что обеспечивает скорость передачи данных до 1300 Мбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5 ГГц.

Контроллер для системы “Умный дом”

В состав устройства входит контроллер для “Умного дома”, поддерживающий работу с датчиками и устройствами по радиоканалу Z-Wave

Интерфейсы

• 1хFXS
• 4x1G LAN
• 2xUSB2.0хUSB
• 1xGEPON WAN
• IEEE 802.11n, 2*2, 300 Mbps, 2.4 GHz
• IEEE 802.11ac, 3*3, 1.3 Gbps, 5 GHz
• Есть интерфейс управления “Умный дом”

Параметры интерфейса PON

• 1 порт TurboGEPON
• Соответствие FSAN Class B+
• Тип разъема - SC/APC
• Среда передачи -  оптоволоконный кабель SMF -  9/125, G.652
• Максимальная дальность - 20 км
• Передатчик:  РОС лазер (DFB), импульсный режим генерации, длина волны 1310 нм
   – Скорость передачи данных: 1244 Мбит/с
   – Средняя выходная мощность  +0,5..+5 дБм
   – Ширина спектральной линии  1 нм (-20 дБ)
• Приемник: APD/TIA CW Mode цифровой приемник, длина волны 1490нм
   – Скорость передачи данных: 2488 Мбит/с
   – Чувствительность приемника -28 дБм, BER≤1.0x10-10
   – Оптическая перегрузка приемника -4 дБм

Параметры интерфейсов LAN

• 4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейса FXS

• Поддержка протокола SIP
• Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
• Передача факса: G.711, T.38
• Сопротивление шлейфа до 2 кОм
• Прием набора импульсный/частотный (DTMF)
• Выдача Caller ID

Параметры Wi-Fi модуля

• Стандарты 802.11a/b/g/n/ac
• Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГЦ, 5650 ~ 5850 МГц
• Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
• Модуляции CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM

Рабочие каналы

• IEEE 802.11b/g/n: 1-13
• IEEE 802.11a/n/ac: 36-64, 132-165

Скорость беспроводного соединения¹

• 802.11b: 1, 2, 5.5 и 11 Мбит/с
• 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• 802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/c (канал 40 МГц)
• 802.11ac: 1300 Мбит/c (80 МГц)

Максимальная выходная мощность передатчика2

• 802.11b (11 Mbps): 17дБм
• 802.11g (54 Mbps): 15дБм
• 802.11n (MCS7): 15 дБм
• 802.11ас (MCS0): 19 дБм

Параметры интерфейса USB

• 2 порта USB 2.0 - для подключения USB-устройств

Интерфейс “Умный дом”

• Радиоинтерфейс для управления системой “Умный дом”

Физические характеристики и условия окружающей среды

• Габариты - 187x120x32 мм, настольное исполнение
• Питание. Внешний адаптер питания постоянного тока 12B/2А
• Потребляемая мощность не более 15 Вт
• Рабочий диапазон температур от +5  до +40  С
• Относительная влажность до 80%

Поддержка стандартов

• IEEE 802.3ah - Ethernet in the First Line
• IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
• IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому волокну
• IEEE 802.3x поддержка полнодуплексной связи
• IEEE 802.3ad агрегация каналов
• IEEE 802.1d STP
• IEEE 802.1w Rapid STP
• IEEE 802.1Q VLAN
• IEEE 802.1p IGMP

Функциональные характеристики

• Поддержка TR-069
• Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
• Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
• Поддержка IPoE (DHCP-client и static)
• DHCP-сервер на стороне LAN
• Передача Multicast трафика по Wi-Fi
• Поддержка DNS (Domain Name System)
• Поддержка DynDNS (Dynamic DNS)
• Поддержка UPNP (Universal Plug and Play)
• Поддержка NAT (Network Address Translation)
• Поддержка NTP (Network Time Protocol)
• Поддержка механизмов качества обслуживания QoS
• Поддержка IGMP Snooping
• Поддержка IGMP Proxy
• Поддержка SMB, FTP-alg, Print Server
• VLAN в соответствие с IEEE 802.1Q

Поддержка функций безопасности

• Ограничение скорости на портах
• FEC кодирование

Конфигурирование и мониторинг

• В соответствии с TR-142:
• Удаленное управление по протоколу OAM
• Удаленное управление по протоколу TR-069
• Локальное управление WEB
• Обновление программного обеспечения: TR-069, HTTP, TFTP

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды
²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
