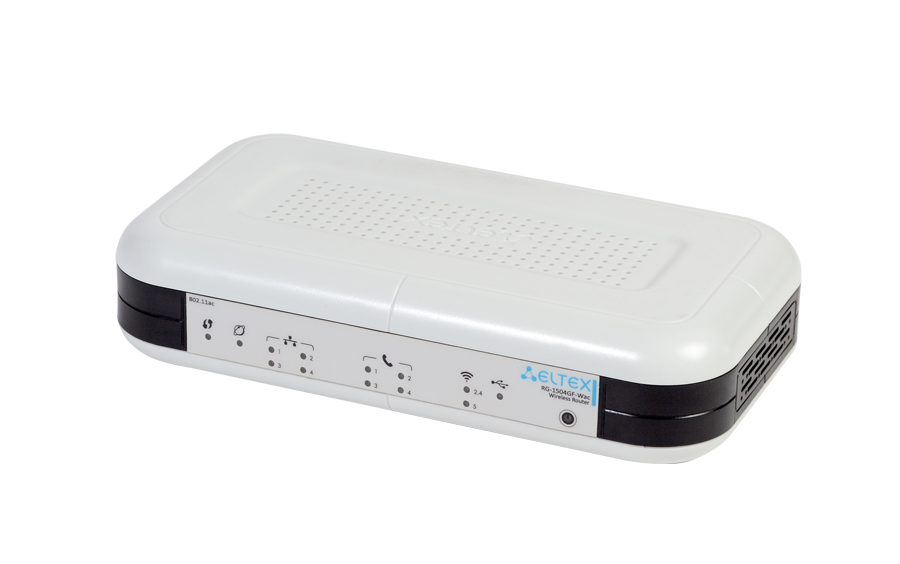

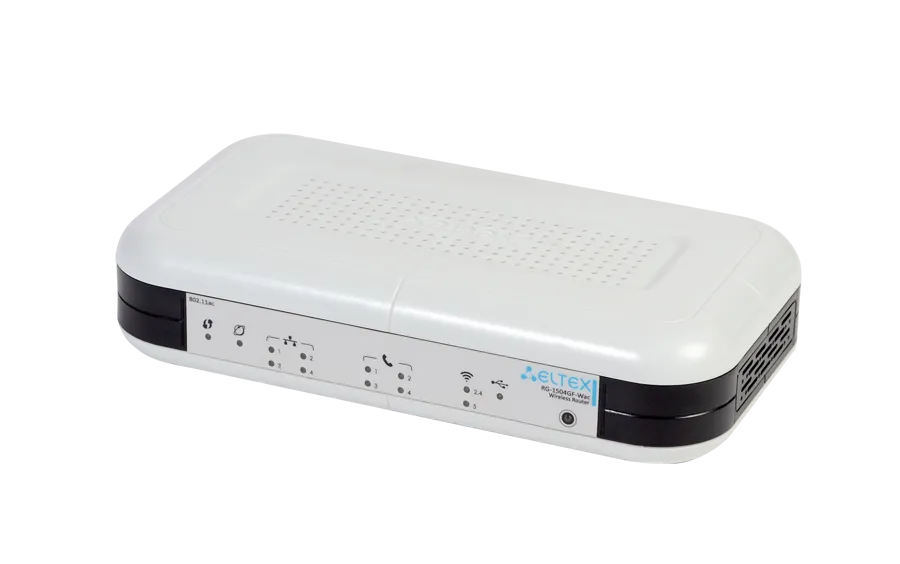

Абонентский маршрутизатор серии RG-1504GF-Wac

Подробное описание Абонентский маршрутизатор серии RG-1504GF-Wac

Краткое техническое описание (PDF)

Ключевые преимущества:

• Высокая производительность
• 4 порта FXS
• 4 порта LAN (1GE)
• WAN с поддержкой SFP трансиверов
• 1 порт USB для подключения внешнего накопителя
• TR-069
• Wi-Fi 802.11 b/g/n
• Wi-Fi 802.11 a/n/ac

Широкие функциональные возможности и стабильная работа при максимальной нагрузке позволяет использовать RG-1504GF-Wac в режиме универсального офисного терминала без дополнительного оборудования. Встроенный гигабитный маршрутизатор на 4 порта 10/100/1000BASE-T позволяет организовать высокоскоростное соединение устройств в сети. Поддержка современных стандартов VoIP обеспечивает надежную работу в режиме взаимодействия с свободными решениями IP-PBX.

Высокое качество голоса

Устройство RG-1504GF-Wac осуществляет передачу голосовой и факсимильной информации, а так же переда-чу модемов через IP-сеть. Абоненты получают доступ к современному набору услуг ДВО: передача вызова, удержание вызова, трехсторонняя конференция, перехват вызова, определитель номера, переадресация, горячая линия и другие. Для качественной передачи голоса реализованы механизмы QoS.

Резервирование

При отсутствии связи с основным SSW, производится автоматическое переключение на резервный SIP-сервер с контролем работоспособности основного. При потере связи с обоими серверами IP-телефонии, сохраняется возможность локальной связи между абонентами шлюза.

Современные возможности Wi-Fi

RG-1504GF-Wac поддерживает стандарты 802.11ac, что обеспечивает скорость передачи данных до 866 Мбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5ГГц.

Интерфейсы

• 4 порта FXS
• 1 порт WAN 100/1000Base-X
• 4 порта LAN 10/100/1000Base-T
• 1 порт USB2.0
• Wi-Fi IEEE 802.11b/g/n (2.4 ГГц), Wi-Fi IEEE 802.11a/n/ac (5 ГГц)

Протоколы IP-телефонии

• SIP

Голосовые кодеки

• G.711 (a-law, µ-law)
• G.723.1
• G.729a
• G.726
• G.722
• iLBC
• GSM
• AMR
• OPUS

Голосовые стандарты

• VAD (детектор активности речи)
• CNG (генерация комфортного шума)
• AEC (эхо компенсация, рекомендация G.168

DTMF

• Обнаружение и генерирование сигналов DTMF
• Передача методами INBAND, RFC 2833, SIP INFO

Дополнительные виды обслуживания

• Удержание вызова (Call Hold)
• Передача вызова (Call Transfer)
• Уведомление о поступлении нового вызова (Call Waiting)
• Переадресация по занятости (CFB)
• Переадресация по неответу (CFNA)
• Безусловная переадресация (CFU)
• Выдача Caller ID
• Запрет выдачи Caller ID (CLIR)
• Горячая/теплая линия (Hotline/Warmline)
• Групповой вызов (Call Group)
• Трехсторонняя конференция (3-Way Conference)
• Перехват вызова (Call Pickup)

Функционал VoIP

• Управление ДВО с телефонного аппарата
• Работа без SIP-сервера
• Поддержка анонимных вызовов
• Поддержка адаптивного буфер джиттера
• Применение настроек без перезагрузки

Качество обслуживания (QoS)

• Назначение DSCP и 802.1р для пакетов SIP и RTP
• Распределение пакетов по очередям на основании приоритета 802.1р или Diffserv

Передача факса

• T.38 UDP Real-Time Fax
• G.711 (a-law, µ-law) pass-through

Сетевые функции

• Работа в режиме маршрутизатора (router) и моста (bridge)
• Различные протоколы для подключения к сети провайдера (Static, DHCP, PPPoE)
• Статическая маршрутизация
• Поддержка IGMP
• DHCP- и DN-Tech-серверы на стороне LAN
• «Проброс» портов (Port forwarding)
• Сетевой экран (firewall)
• Фильтрация по МАС-address
• Фильтрация по URL
• Мультисервисный режим: раздельная настройка сетевых параметров для каждого типа услуг (Internet, VoIP, IPTV, STB, Management и другие)
• Поддержка VLAN
• UPnP (Universal Plug and Play)
• Поддержка протокола Ipv6

Поддерживаемые спецификации

• RFC 3261 SIP 2.0
• RFC 3262 SIP PRACK
• RFC 4566 Session Description Protocol (SDP)
• RFC 3263 Locating SIP servers for DNS lookup SRV and A records
• RFC 3264 SDP Offer/Answer Model
• RFC 3311 SIP Update
• RFC 3515 SIP REFER
• RFC 3891 SIP Replaces Header
• RFC 3892 SIP Referred-By Mechanism
• RFC 4028 SIP Session Timer
• RFC 2976 SIP INFO Method
• RFC 2833 RTP Payload for DTMF Digits
• RFC 3108 Attributes ecan and silenceSupp in SDP
• RFC 4579 SIP. Call Control - Conferencing for User Agents
• RFC 3361 DHCP Option 120
• RFC 3550 RTP A Transport Protocol for Real-Time Applications

Управление

• WEB
• Telnet
• SSH
• TR-069 (рекомендуется работа с Eltex.ACS-сервер

Диагностика

• Мониторинг состояния устройства через WEB-интерфейс
• Вывод отладочной информации в Syslog

Порт USB

• Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS – обмен файлами в сети по протоколу FTP

Беспроводная сеть

• Стандарты 802.11 a/b/g/n/ac
• Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
• Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
• Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM

Рабочие каналы

• 802.11b/g/n: 1-13
• 802.11a/n/ac: 36-64, 132-165

Скорость беспроводного соединения¹

• 802.11b: 1; 2; 5,5 и 11 Мбит/с
• 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• 802.11n: 300 Мбит/c (канал 20 МГц)
• 802.11ac: – 866 Мбит/c (80 Мгц)

Максимальная выходная мощность передатчика:

• 802.11b (11 Mbps): 17 дБм
• 802.11g (54 Mbps): 15 дБм
• 802.11n (MCS7): 15 дБм
• 802.11ас (MCS0): 19 дБм

Основные технические характеристики

• Процессор BCM68360 - dual-core ARMv8 - 1,5 ГГц
• RAM 512 МБ
• Flash 128 МБ
• OС Linux 4.1.52

Физические характеристики

• Электропитание: адаптер питания постоянного тока 220 В/12 В, 3 A
• Рабочий диапазон: от 0 °С до +40 °С
• Относительная влажность: до 80%
• Габариты (Ш х В х Г): 218 х 49 х 116 мм, настольное исполнение
• Масса: 0,34 кг
