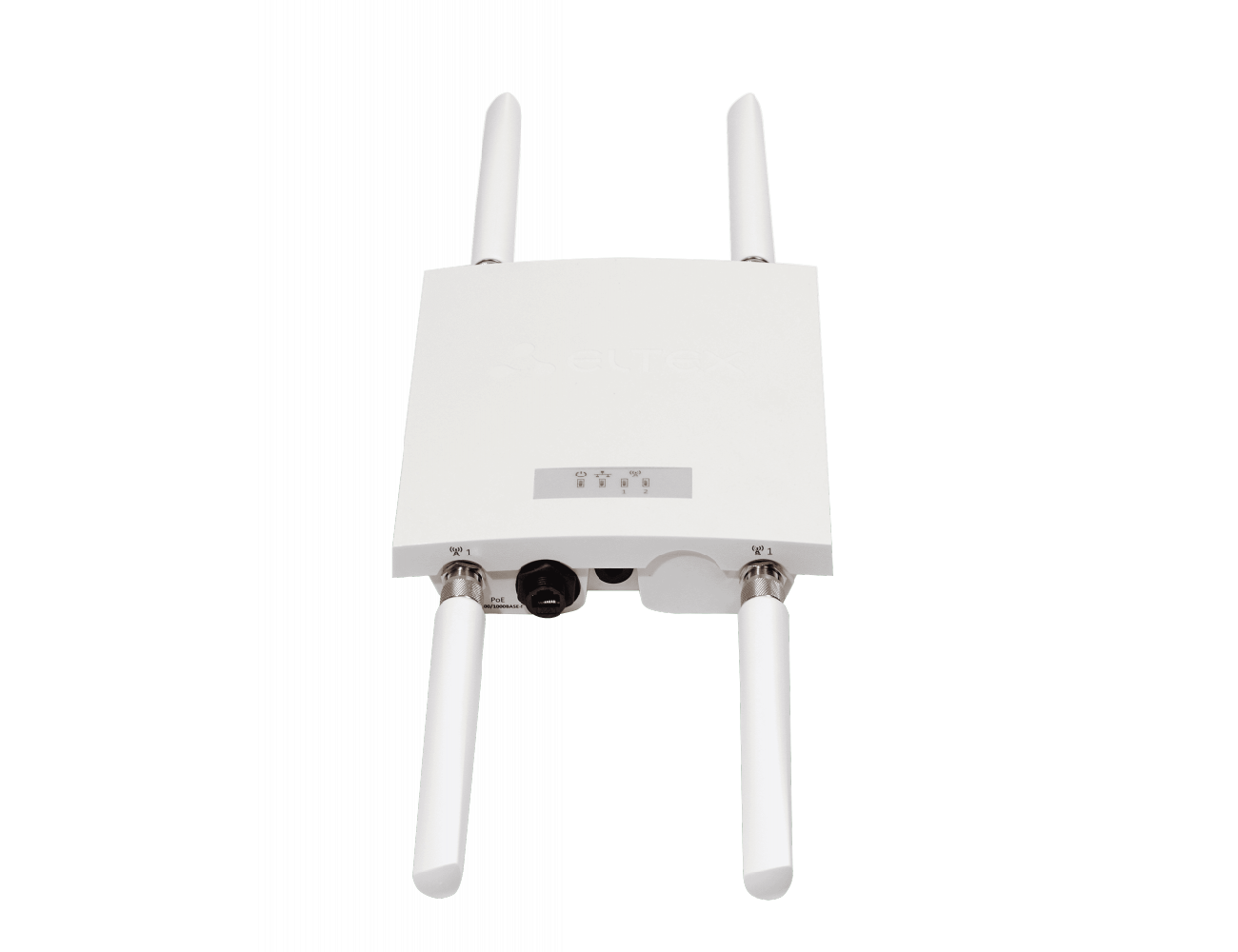

2G/3G/4G-терминал WB-11P

Подробное описание 2G/3G/4G-терминал WB-11P

Краткое техническое описание (PDF)

Ключевые преимущества

• Поддержка до 2-x модулей 2G/3G/LTE с функцией резервирования/агрегации каналов
• Уличное исполнение IP-67, работа при температурах от -40 °С до +40 °С
• Поддержка TR-069/DHCP-based autoprovisioning
• Питание по технологии PoE

WB-11P – высокопроизводительный двухканальный 2G/3G/4G терминал для подключения сетевого оборудования к сети Internet или ведомственным/корпоративным сетям, с поддержкой функции резервирования/агрегации каналов. Устройство выполнено в герметичном корпусе (IP-67), что позволяет эксплуатировать терминал в сложных климатических условиях. Имеется возможность подключения от одного до двух модулей 2G/3G/4G. Резервирование и агрегация uplink интерфейсов осуществляются при одновременном использовании двух модулей 2G/3G/4G. Предусмотрена работа только с внешними антеннами omni. Для подключения к локальной сети предусмотрен разъем Ethernet 10/100/1000Base-T.

Возможно управление устройством через систему Eltex.ACS по протоколу TR-069. Питание оборудования осуществляется по технологии PoE.

Интерфейсы

• 1 порт Ethernet 10/100/1000Base-T
• 2 интерфейса 2G/3G/LTE с поддержкой резервирования или агрегации

Поддерживаемые стандарты беспроводного соединения

• LTE/4GFDDBands: B3, B7, B20
• DC-HSPA+/UMTS/3G: B1, B8 (900)
• UMTS/3G: B1, B8 (900)
• GSM/2G: 900, 1800

Типы подключений

• Статический IP-адрес
• DHCP
• PPPoE
• GRE
• L2TP
• OpenVPN

Сетевые функции

• NAT
• Статическая и динамическая маршрутизация
• Поддержка VLAN (реализована модель VLAN PerService)
• DHCP, DN-Tech-сервер на стороне LAN
• «Проброс» портов (Portforwarding)
• Работа в режиме маршрутизатора (Router) и моста (Bridge)
• Сетевой экран (Firewall)
• Мультисервисная модель: раздельная настройка сетевых параметров для сервиса Internet и Management
• Режим «2G/3G/4G-роутер»
• Шейпинг сетевого трафика проводного подключения (по порту Ethernet)
• Фильтрация по MAC адресу на проводном интерфейсе
• Поддержка DHCP Relay
• Контроль соединения

Управление

• WEB (RU, EN)
• CLI
• Telnet
• SSH
• TR-069 (рекомендуется работа с Eltex ACS-сервер)
• DHCP-autoprovisioning
• Изолированный интерфейс GRE для управления (VRF)

Диагностика

• Мониторинг состояния устройства через WEB-интерфейс
• Вывод отладочной информации в WEB, Syslog, Telnet
• Возможность взаимодействия с платформой wiSLA

Основные технические характеристики

• Процессор Realtek1000 МГц
• SDRAM 128 МБ
• SPIFlash 32 МБ
• OС Linux
• Функциональная кнопка для перезагрузки устройства или сброса к заводским настройкам

Физические характеристики

• Электропитание: PoE (не больше 20Вт. Class 4)
• Рабочий диапазон: -40 °С до +40 °С
• Относительная влажность: до 80%
• Габариты: 220x260x48 мм (размеры антенны не учитываются)
