Программа для проектирования водопропускных труб по СНиП 2.05.03-84* «Мосты и трубы» и типовым альбомам для круглых и прямоугольных конструкций. Выполняет автоматизированную укладку трубы, подсчитывает объемы материалов, генерирует ведомости и чертежи.

Программный продукт предназначен для автоматизированного проектирования малых искусственных сооружений в соответствии со СНиП «МОСТЫ И ТРУБЫ» и типовыми альбомами:

• 3.501.1-144 - Круглые бетонные трубы бесфундаментные для автомобильных дорог;
• 3.501.1-144 - Круглые бетонные трубы с плоским опиранием для автомобильных и железных дорог;
• 3.501.1-177.93 - Прямоугольные бетонные трубы для автомобильных дорог;
• 3.501.1-179.94 - Прямоугольные бетонные трубы для автомобильных и железных дорог;
• 503-7-015.90 - Круглые бетонные трубы с длинномерными звеньями для автомобильных дорог;
• 3.501.3-183.01 - Круглые трубы из гофрированного метала для автомобильных и железных дорог;
• 3.501.3-187.10 - Трубы водопропускные круглые спиральновитые из гофрированного метала для автомобильных и железных дорог;
• 501-96 - Унифицированные  круглые косогорные трубы для автомобильных  дорог;
• 1484 выпуск 0-2;
• 3.501.1-179.94 выпуск 0-1;
• 3.501.3-185.03 Конструкции из гофрированного металла для автомобильных и железных дорог;
• 2175РЧ. Трубы водопропускные железобетонные круглые с плоским основанием для автомобильных дорог в умеренных и суровых климатических условиях;
• 3.501.3-186.09 - Трубы водопропускные круглые из гофрированного метала для автомобильных и железных дорог;
• 3.501.3-187.10 Трубы водопропускные круглые спиральновитые из гофрированного метала для автомобильных и железных дорог (северное исполнение);
• 2119РЧ. Выпуск 0-2. Трубы для автомобильных дорог в умеренных и суровых климатических  условиях;
• 3.501.1-177.93.Выпуск 0-3. Трубы для автомобильных и железных дорог в особо суровых климатических условиях.

Предусмотрено проектирование более 250-ти видов искусственных сооружений с привязкой к типовым конструкциям, применяемых для водоотвода, с различными типами фундаментов, оголовков, расходов и укреплений русел и откосов насыпи для всех видов грунтов основания и различных высот насыпи над проектируемым сооружением.

Может использоваться как автономная программа, так и в составе программного комплекса Топоматик Robur. При использовании в составе Топоматик Robur возможна автоматизированная укладка трубы по цифровой модели рельефа и проектной поверхности проектируемой дороги.

Функциональные возможности

• Автоматизированное проектирование труб и малых мостов на линейных трассах и в генеральных планах площадок.
• Автоматизированная посадка трубы на рельеф с использованием цифровой модели рельефа.
• Минимизирование объемов основных работ и используемых материалов (сборного железобетона, арматуры, гидроизоляции).
• Рациональная раскладка звеньев труб с привязкой к профилю земляного полотна.
• Возможность производить укладку трубы в плане и профиле по различным критериям.
• Возможность производить подсчет реальных объемов земли.
• Диагностика ошибочных проектных решений в соответствии с действующими дорожными нормами проектирования.
• Выполнение подсчетов всех необходимых координат и отметок.

Выходные документы:

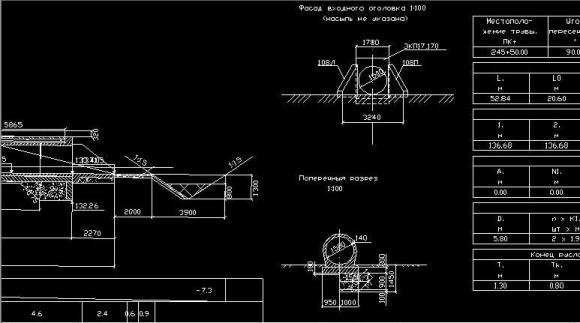

• чертеж профиля трубы;
• чертеж плана трубы;
• чертеж фасада конструкции в плане и в профиле;
• чертеж разреза средней части конструкции;
• таблицы объемов работ;
• таблицы основных показателей (отметки и длины, данные гидравлического расчета);
• таблицы спецификации блоков;
• таблицы площадей и объемов укрепительных работ.

Дополнения и изменения:

1. Тип укрепления и укрепляемый объект можно назначать выборочно: например, укрепление только русла, или все без укреплений (диалоговое окно Свойства трубы, вкладка Укрепление);

2. Если верх укрепления выше бровки или точки перелома откоса, то программа выдает предупреждение, при этом имеется возможность произвести расчет и получить соответствующие чертежи и отчеты;

3. Если высота насыпи над трубой больше допустимой, программа выдает предупреждение, но также предоставляется возможность произвести расчет и получить выходную документацию;

4. Расчет высоты досыпаемой части насыпи производится с учетом суммарной толщины монолитных слоев (диалоговое окно Свойства объекта, вкладка Поперечник);

5. Возможность копирования текущего объекта или варианта трубы (меню: Труба- Клонировать объект, Труба – Клонировать конструкцию трубы);

6. Проверен расчет объемов работ и гидравлические расчеты для круглых труб;

7. В трубах типового альбома 3.501.1-144 заменены оголовки повышенной несущей способности на обычные, что соответствует номеру выпуска 0-2;

8. Формирование ведомости по гидравлическим расчетам (Сервис - вывести гидравлические параметры);

9. Сделаны дополнения в чертежах: добавлена толщина стенки на поперечном разрезе трубы, отрисовываются размеры фундамента, портальных стенок, на плане трубы схематично показываются откосы и ось дороги, продольный разрез совмещен с планом по горизонтали

Новые возможности Топоматик Robur-Искусственные сооружения

Реализованы типовые альбомы:

• 2119РЧ. Выпуск 0-2. Трубы для автомобильных дорог в умеренных и суровых климатических  условиях;
• 3.501.1-177.93.Выпуск 0-3. Трубы для автомобильных и железных дорог в особо суровых климатических условиях.

Реализованы новые типовые альбомы:

• 3.501.3-186.09 - Трубы водопропускные круглые из гофрированного метала для автомобильных и железных дорог;
• 3.501.3-187.10 Трубы водопропускные круглые спиральновитые из гофрированного метала для автомобильных и железных дорог (cеверное исполнение).

Перед раскладкой можно самостоятельно задавать необходимое увеличение теоретической длины с каждой стороны трубы.

Добавлена возможность задания укрепления русла каменой наброской для гофрированных труб (3.501.3-187.10, 3.501.3-185.03, 3.501.3-183.01), прямоугольных труб (3.501.1-177.93, 3.501.1-179.94), круглых труб (3.501.1-144, 2175РЧ, 1484). А также, укрепление плитами ГП для прямоугольных труб (3.501.1-177.93, 3.501.1-179.94).

Исправлена ошибка расчета объемов цементо-грунтовой подушки для типового альбома 3.501.3-183.01.

Исправлена ошибка расчета объемов укреплений для типового альбома 3.501.1-177.93 и 3.501.1-144.

Для типового альбома 1484 исправлена отрисовка толщины трубы на плане.

• Добавлен типовой альбом 1484 выпуск 0-2.
• Дополнен типовой альбом 3.501.1-179.94 выпуск 0-1.
• Доработан типовой альбом 3.501.3.183.2001 г. Реализован учет дополнительных поправок при проектировании труб в северных условиях, согласно ОДМ 218.2.001-2009 Металлические гофрированные трубы. Реализован автоматический выбор глубины заложения гравийно-песчаной подушки под средней частью трубы, с расчетом объема замены грунта.

Добавлены типовые альбомы:

• 3.501.3-187.10 - Трубы водопропускные круглые спиральновитые из гофрированного метала для автомобильных и железных дорог;
• ТП 501-96 - Унифицированные  круглые косогорные трубы для автомобильных  дорог.

Добавлены типовые альбомы:

• 3.501.1-179.94. Трубы водопропускные прямоугольные бетонные для железных и автомобильных дорог;
• 3.501.3-183.01 Трубы водопропускные круглые из гофрированного металла для железных дорог.

Добавлен типовой альбом 3.501.3-183.01. Трубы водопропускные круглые из гофрированного металла.

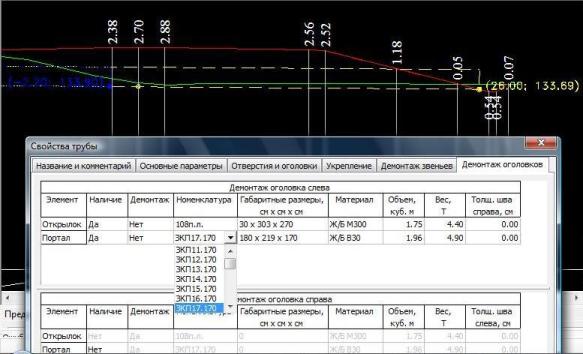

Добавлен новый блок функций позволяющий проектировать удлинения существующих искусственных сооружений. Наращиваемая часть может рассчитываться с учетом частичной разборки старых звеньев и оголовков.

На выходных чертежах отображается информация о расположении имеющихся и достраиваемых конструктивных элементов с подсчетом основных объемов работ и формированием таблиц спецификаций.

Дополнения и изменения:

1. Тип укрепления и укрепляемый объект можно назначать выборочно: например, укрепление только русла, или все без укреплений (диалоговое окно Свойства трубы, вкладка Укрепление);

2. Если верх укрепления выше бровки или точки перелома откоса, то программа выдает предупреждение, при этом имеется возможность произвести расчет и получить соответствующие чертежи и отчеты;

3. Если высота насыпи над трубой больше допустимой, программа выдает предупреждение, но также предоставляется возможность произвести расчет и получить выходную документацию;

4. Расчет высоты досыпаемой части насыпи производится с учетом суммарной толщины монолитных слоев (диалоговое окно Свойства объекта, вкладка Поперечник);

5. Возможность копирования текущего объекта или варианта трубы (меню: Труба- Клонировать объект, Труба – Клонировать конструкцию трубы);

6. Проверен расчет объемов работ и гидравлические расчеты для круглых труб;

7. В трубах типового альбома 3.501.1-144 заменены оголовки повышенной несущей способности на обычные, что соответствует номеру выпуска 0-2;

8. Формирование ведомости по гидравлическим расчетам (Сервис - вывести гидравлические параметры);

9. Сделаны дополнения в чертежах: добавлена толщина стенки на поперечном разрезе трубы, отрисовываются размеры фундамента, портальных стенок, на плане трубы схематично показываются откосы и ось дороги, продольный разрез совмещен с планом по горизонтали
