VSV

VSV - программа для аэродинамического расчета систем вентиляции, аспирации и пневмотранспорта

Программа предназначена для аэродинамического расчёта систем вентиляции, аспирации и пневмотранспорта. Для составления задания (подготовки исходных данных) необходимо наличие схем проектируемых вентиляционных систем с указанием длин участков и расходов воздуха на концевых участках. Входными данными для расчета являются описание систем вентиляции и требования предъявляемые к ней (скорость в магистральных воздуховодах и в ответвлениях). Системы вентиляции - приточные, вытяжные с (жёсткими воздуховодами) круглыми (гибкими, круглыми/овальными, сжатыми) или прямоугольными воздуховодами. Системы аспирации и пневмотранспорта - вытяжные с круглыми воздуховодами. Имеется возможность разделения участка системы с постоянным расходом на несколько расчетных без использования фиктивного тройника.





Программа позволяет осуществить решение следующих задач:

• определение размеров сечений по заданным скоростям и расходам, потерь напора по участкам и ветвям, давления в начале и конце линейных элементов системы - воздухопроводов;
• определение потерь напора по участкам и ветвям по заданным размерам сечений воздуховодов и расходам;
• применение воздуховодов круглого и прямоугольного сечения, а также из различных материалов;
• задание на отдельных участках сечений воздуховодов и дополнительных потерь давления.
• перенос диафрагм на сборные участки.

"Увязка" систем производится плоскими или конусными шайбами (диафрагмами) или расходами воздуха.

Для анализа и принятия решения пользователю предоставлены в "цифрах" практически все поэтапные, «промежуточные результаты преобразования исходных данных в «конечные» по каждому участку системы. Это дает пользователю иметь «прозрачность» работы программного средства и формирует «доверие» к полученным итогам обработки входных данных.

"Протокол расчёта" пошагово отражает процесс определение КМС тройников в зависимости от указанных пользователем конструктивных особенностей и "трассировку самого процесса обработки данных".



Таблицы сортаментов в необходимых случаях содержат толщину воздуховодов. Кроме того, в проектируемой системе допустимо применение разных участков воздуховодов из 20 различных материалов, причем список материалов открыт для корректировки, достаточно знать значение эквивалентной шероховатости.

Используют два типа воздуховодов:
Жесткие, из оцинкованной стали и других материалов, прямоугольного сечения, овальные и круглые;
Гибкие, с термоизолятором, находящимся между двумя слоями многослойной полимерной пленки, ламинированной слоями алюминиевой фольги. Необходимую жесткость гибким воздуховодам придает стальная спиральная пружина, впаянная во внутренний слой пленки.

Наряду с традиционными отечественными воздуховодами возможно применять Воздуховоды гибкие, Воздуховоды сжатые производства различных фирм.

Расчёт воздуховодов может производится со следующими узлами и деталями (тройники или крестовины):

• нормализованные тройники
• штанообразные тройники;
• узлы из унифицированных деталей;
• узлы из унифицированных деталей с заглушками по магистрали;
• узлы из унифицированных деталей комбинированные;
• отводы обычные и "отводы с внутренними кромками" под различными углами

Обеспечение расчётных расходов воздуха в системе достигается:

• Плоскими диафрагмами - общеобменная вентиляция
• Конусными диафрагмами - аспирация и пневмотранспорт
• Расходом воздуха - аспирация и пневмотранспорт.

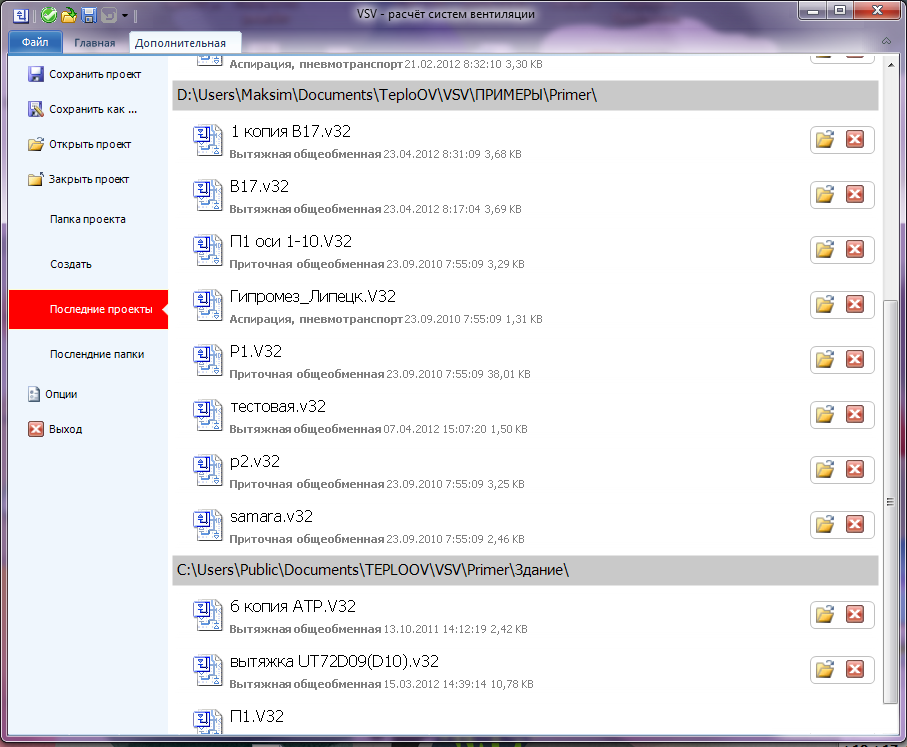

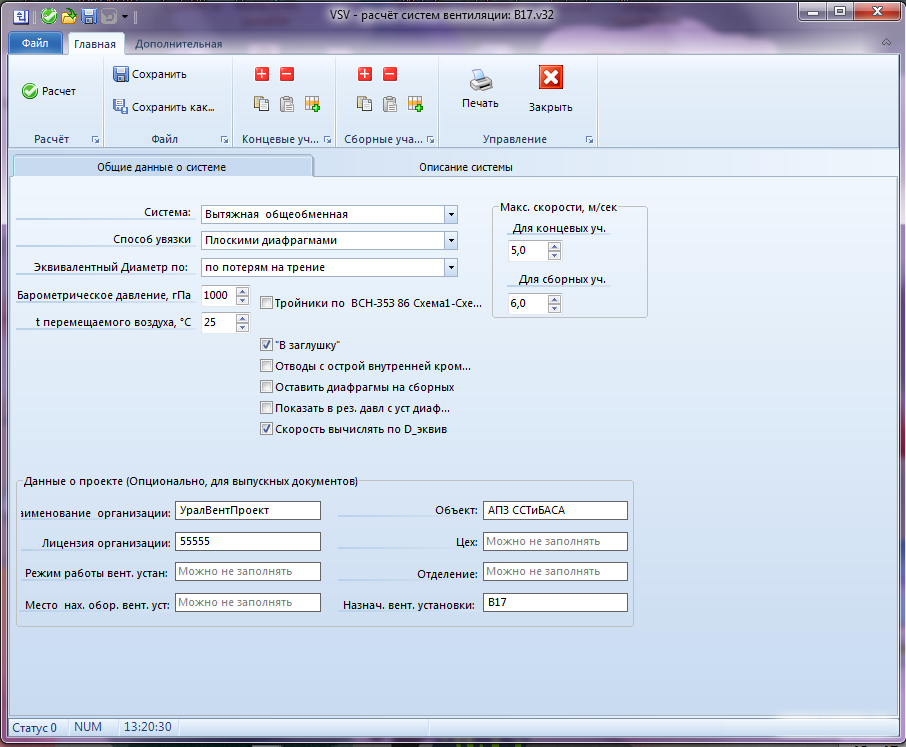

Дросселирующие диафрагмы, программно могут быть установлены на прилегающих к тройнику или крестовине составных участках. По соображениям пользователя, на вкладке "Общие данные о системе" возможно предусмотреть программную расстановку дросселирующих диафрагм только на концевых участках.

Для прямоугольных воздуховодов скорость определяется не по площади живого сечения, а по ЭКВИВАЛЕНТНОМУ ДИАМЕТРУ. Выбор метода определения эквивалентного диаметра из семи, реализованным в программе, предоставлен пользователю.

В программе реализован итерационный метод расчёта воздуховодов по "удельным потерям" давления.

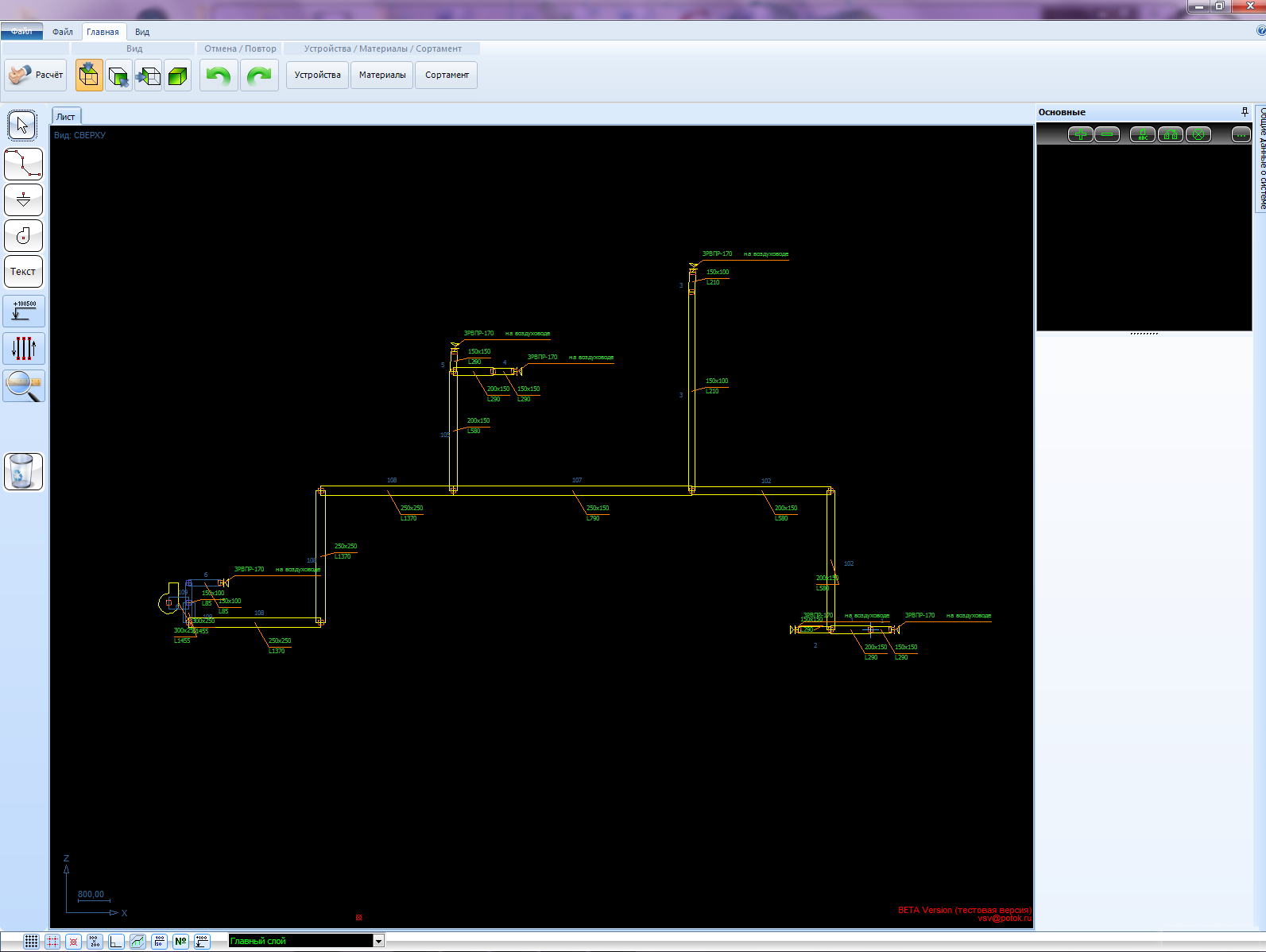

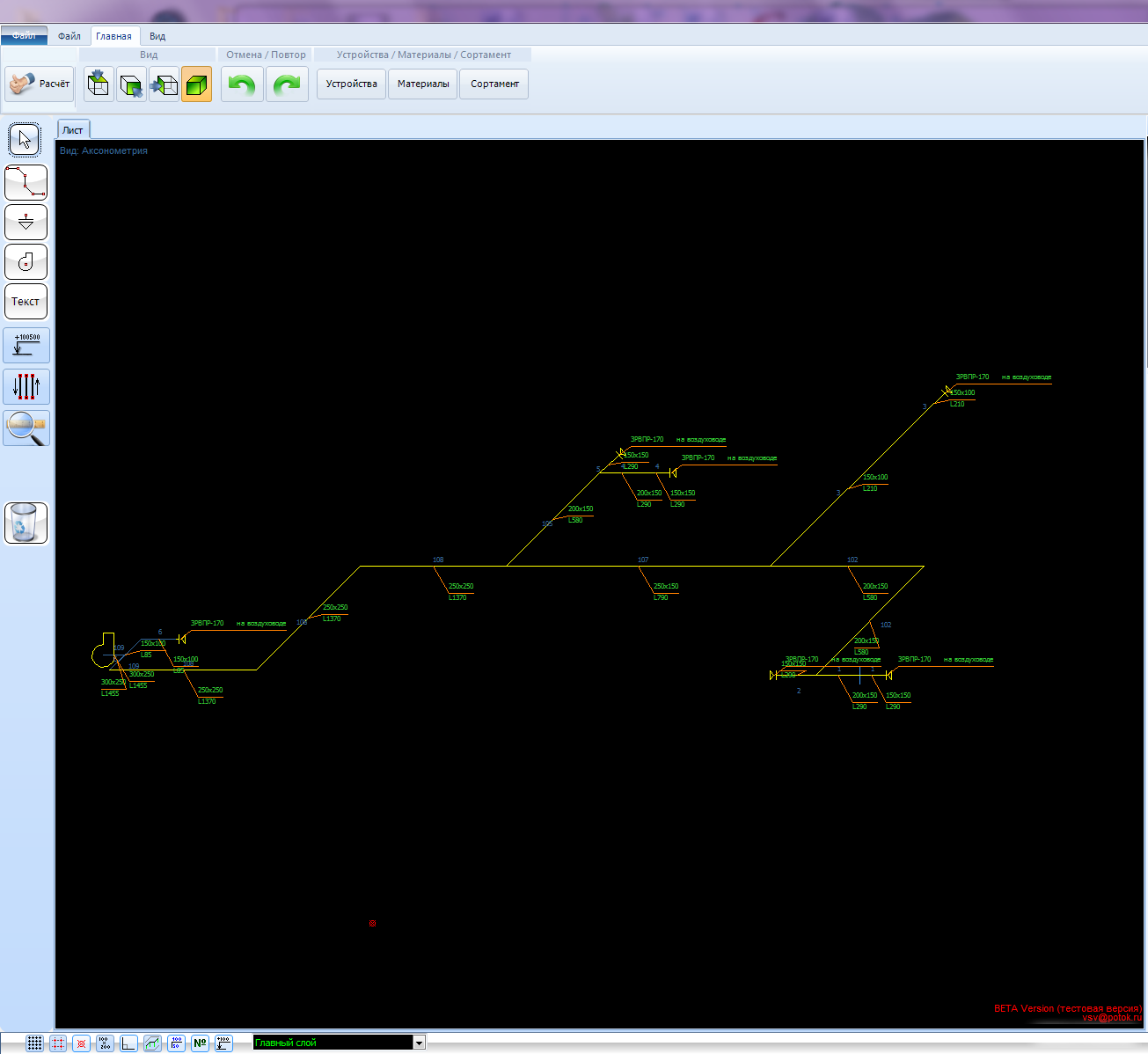

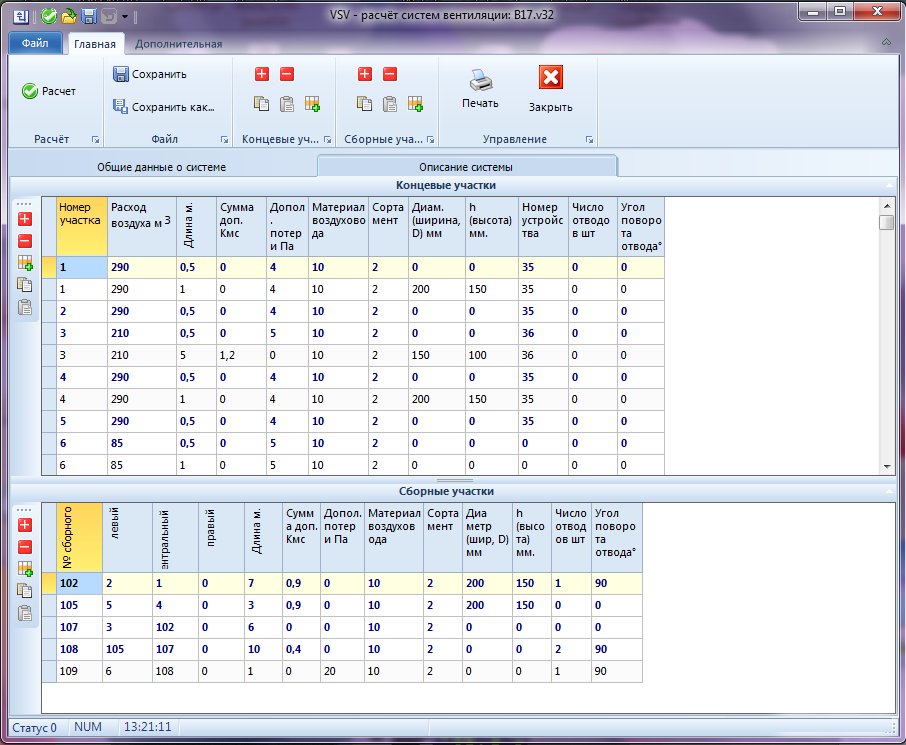

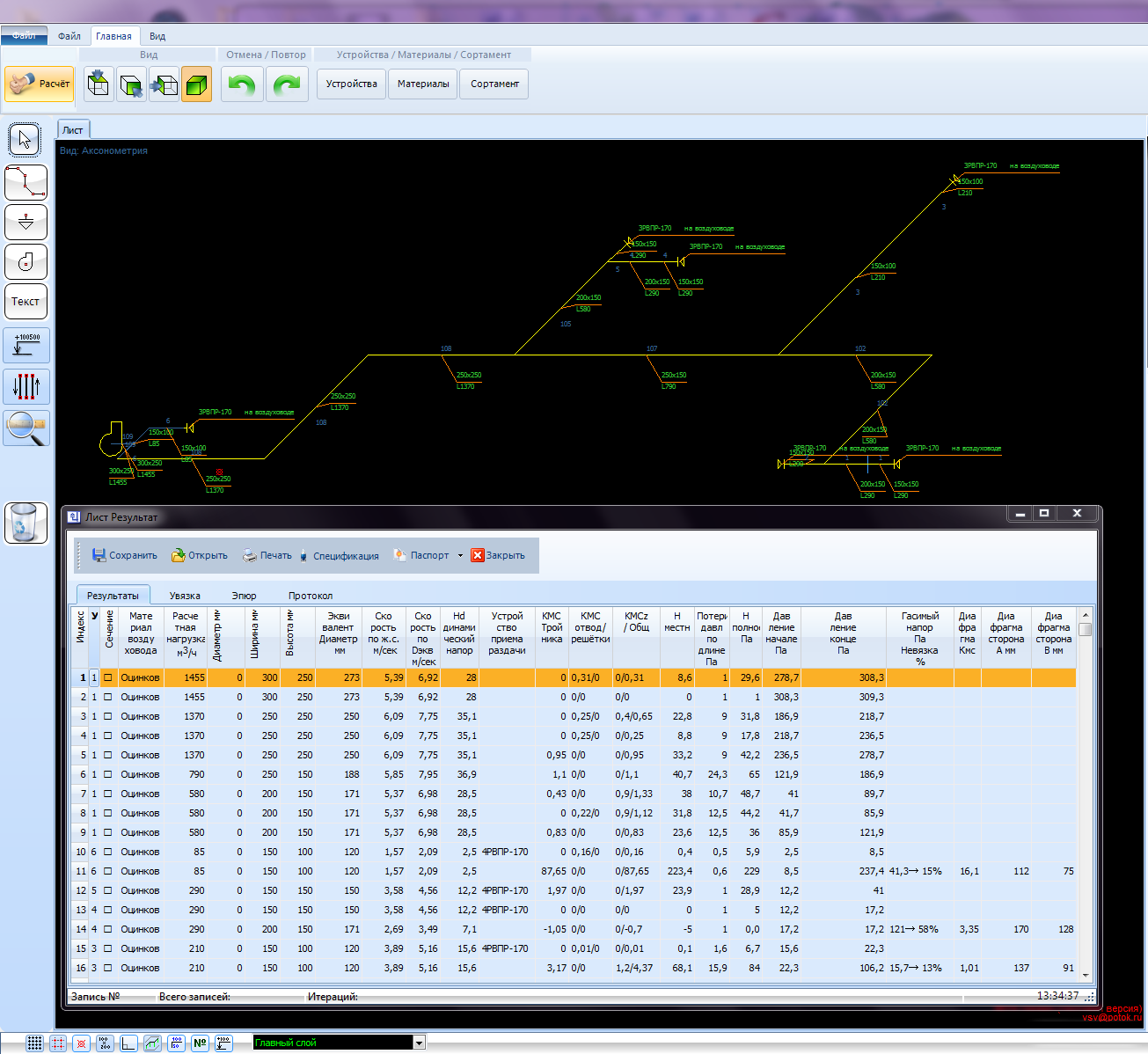

"Входная" и "выходная" информация для расчетной части предоставляется в табличной форме. В стадии готовности - реализация варианта автоматизированного графического формирования данных с чертежа. Строительная подоснова может быть подготовлена пользователем или заимствована из вне - преобразована средствами программы.

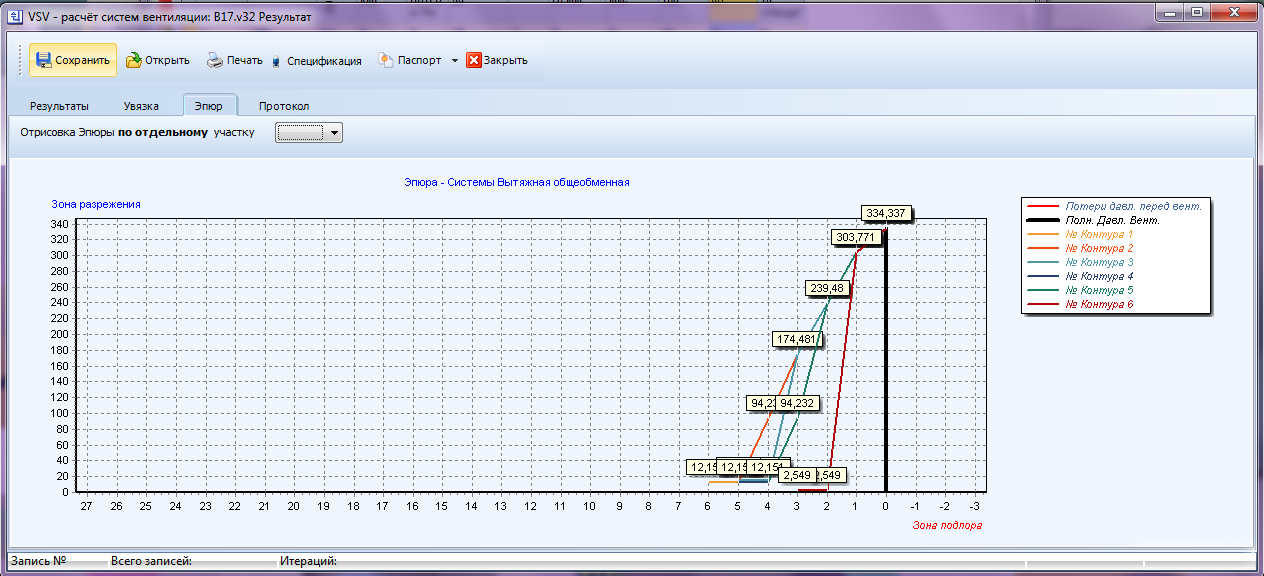

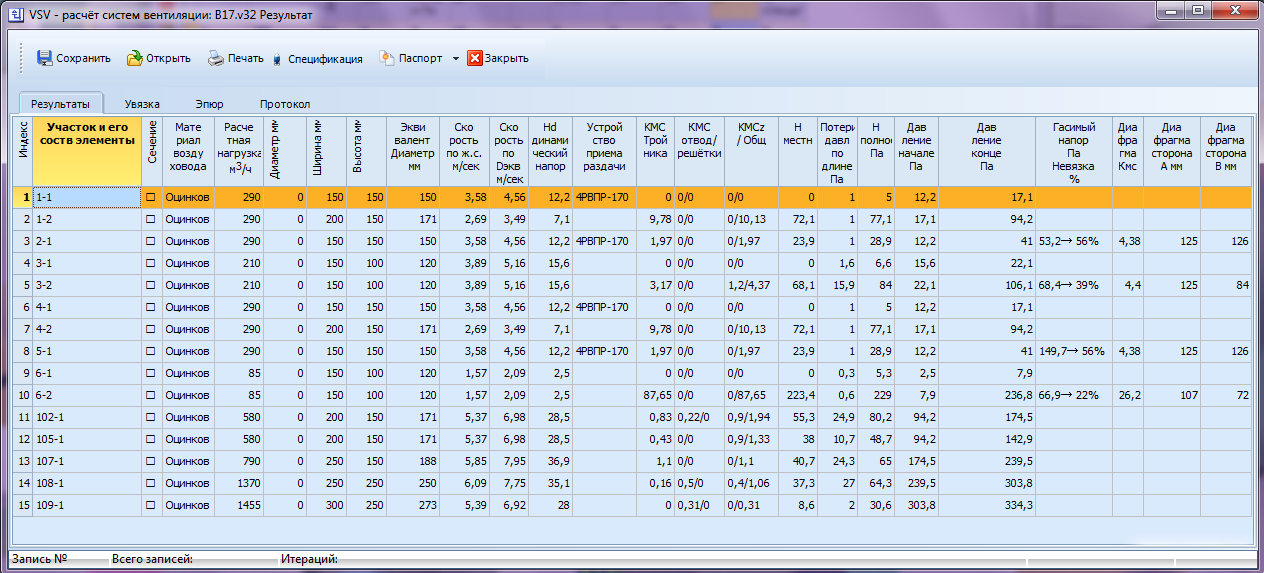

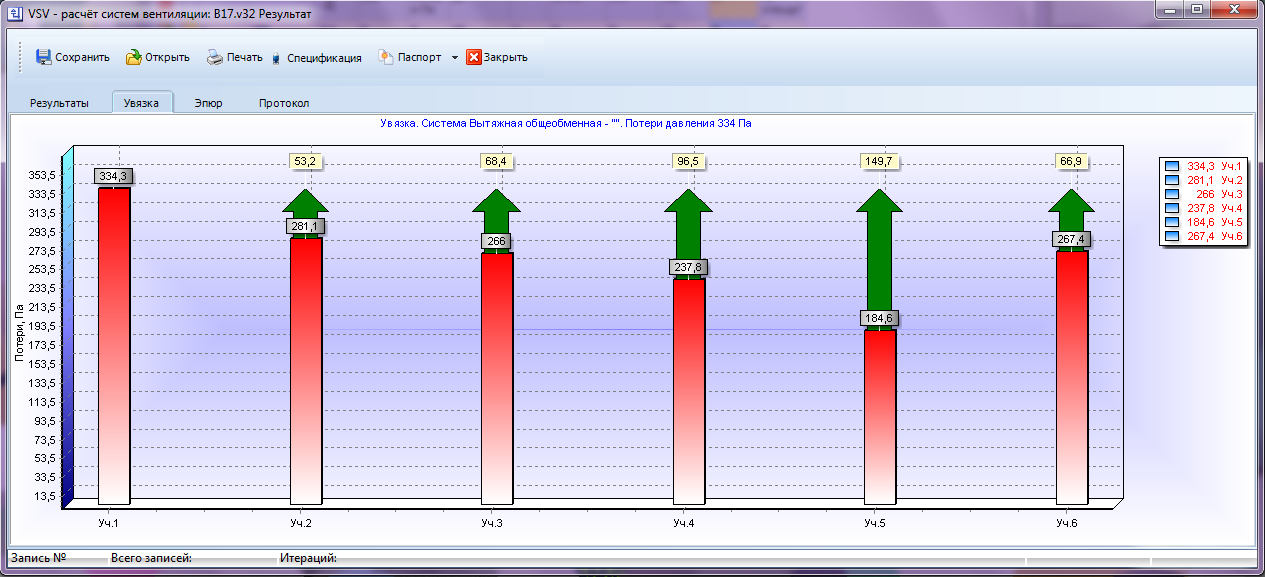

Выходными данными являются конструктивные элементы системы (сечения воздуховодов, потери давления, сечения диафрагм) и спецификации материалов (поверхность воздуховодов по отдельным системам и по объектно). Результаты представлены в "Табличной" форме. Для "визуализации и анализа" результатов прилагаются "графики-диаграммы увязки" и "эпюр давлений". Шаблон паспорта системы вентиляции.



Предусмотрена выдача проектных данных, спецификаций по системных и сводных в формах ГОСТ (в формате MS Word, AutoCAD и других).





Может поставлятся как в составе других программа комплекса TEPLOOV (ТЕПЛООВ) так и отдельно от программ комплекса TEPLOOV (ТЕПЛООВ)
