ТЕПЛОС

РАСЧЕТНО-ЭКСПЕРТНАЯ СИСТЕМА

ПО ТЕПЛООБМЕННИКАМ &  КОНДЕНСАТОРАМ,  ИСПАРИТЕЛЯМ,  РЕБОЙЛЕРАМ
(тепловой и гидравлический расчет)

Основные возможности

• Тепловые и гидравлические расчеты теплообменников, конденсаторов, испарителей, ребойлеров  и т.д.
• Программный эксперт выбора теплообменника и типа расчета
• Расчеты свойств на базе системы ФИЗХИМ для более чем 1000 веществ и их смесей, для нефтей и нефтяных фракций + редактор – эксперт для самостоятельного пополнения базы данных веществами и  нефтяными фракциями
• Возможность задавать свои собственные значения свойств
• Типы теплообмена: охлаждение, нагревание, конденсация, испарение во всех комбинациях холодного и горячего теплоносителя
• Учет парожидкостного равновесия многокомпонентных смесей и чистых веществ
• Конструкции  теплообменников:  любые виды кожухотрубных теплообменников и труба в трубе
• Использование произвольных токов теплоносителей
• Проектные и поверочные расчеты
• Возможность использовать любой из ключевых технологических параметров как исходное данное или получать его значение как результат расчета
• Подготовка  исходных данных программным экспертом под типы теплообменника и расчета
• ПРИЛОЖЕНИЯ  к  ТЕПЛОСу   (включенные в него по заказу) позволяют решать смежные технологические и физико-химические задачи

Приложения к ТЕПЛОСу

У Пользователя есть возможность с помощью ПРИЛОЖЕНИЙ к ТЕПЛОСу решать некоторые смежные задачи, часто возникающие у технолога-теплотехника:

• Расчет более 30-ти физико-химических свойств для произвольных смесей веществ, нефтей и нефтяных фракций
• Расчеты горения и вредных выбросов произвольных топлив
• Расчеты парожидкостных равновесий, однократного испарения многокомпонентных смесей
• Редактор - эксперт для самостоятельного пополнения базы данных веществами и  нефтяными фракциями
• Просмотр базы данных стандартных теплообменников

Системный сервис ТЕПЛОСа

• Как и все программы Технософт'а, ТЕПЛОС имеет развитую систему Помощи. Её можно получить и по контексту из текущего окна по кнопке “Помощь”, и из раздела Помощь главного меню, и из раздела «?» с возможностью легко найти справку к любому разделу и ситуации.
• Самостоятельная перенастройка диалога Пользователя по своему желанию:
  • - включение/выключение окон предупреждения и подтверждения
  • - возможность редактирования данных по умолчанию
  • - включение/выключение контроля ввода чисел
• Диагностика и предупреждение ошибок

Описание работы

Все многообразие задач и вариантов расчета теплообменника сведено к простым операциям в четырех диалоговых окнах: Расчет теплообменника, Признаки конструкции, Технологические данные и Конструктивные данные.
Подготовка исходных данных – это наглядный диалог с проходом по диалоговым окнам в любом порядке,  любое число раз.

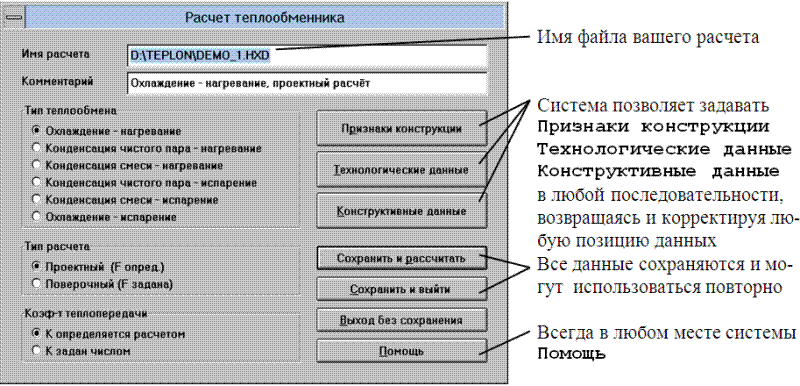

I. Расчет теплообменника

Как видно из первого диалогового окна Расчет теплообменника, ТЕПЛОС позволяет рассчитать теплообменник для любой технологической задачи (Тип теплообмена), выполнить проектный или поверочный расчет (Тип расчета).

Во все время диалога работает программный эксперт с постоянным числовым и функциональным контролем и показом только допустимых вариантов конструкции и расчета, а также тех и только тех числовых данных, которые необходимы для выбранных типов.

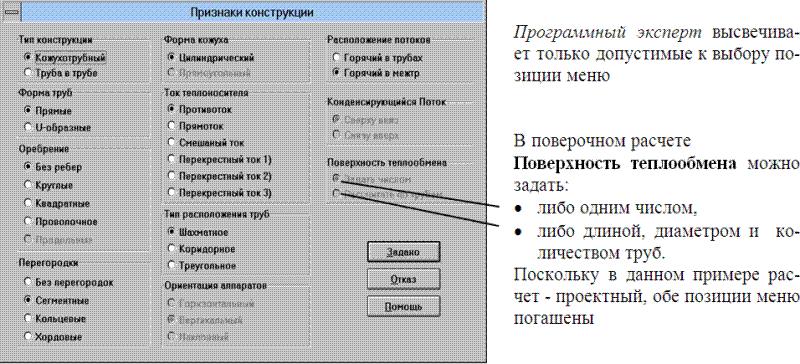

II. Признаки конструкции

Возможности и структура диалогового окна Признаки конструкции позволяют задать на расчет теплообменник практически любой конструкции из “кожухотрубных” и “труба в трубе”. Пользователь может не бояться обилия меню, - программный эксперт следит за совместимостью элементов конструкции, задаваемых во всех меню этого окна, между собой и с ранее назначенными позициями меню окна Расчёт теплообменника

III. Конструктивные данные

После того, как Пользователь обозначил все Признаки конструкции, программный эксперт в окне Конструктивные данные подготовит для задания те и только те данные, которые нужны для выбранной конструкции:

В основном списке конструктивных данных отсутствуют величины, постоянные во многих расчетах (загрязнения, шероховатость, потери тепла и т.д.), они называются Необязательные (дополнительные) данные и задаются по умолчанию. Но всегда есть возможность оперативного редактирования этих данных.

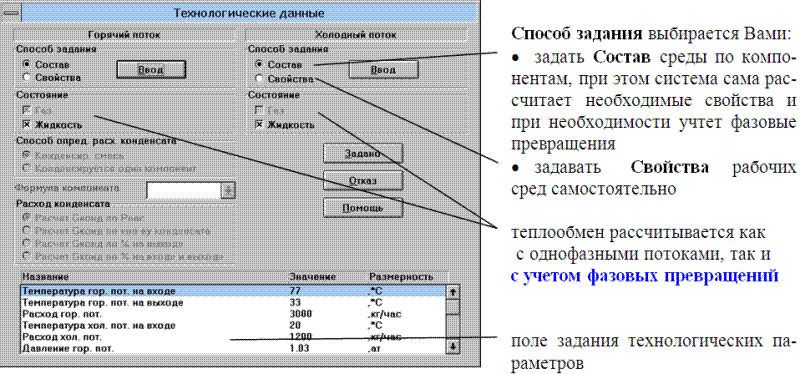

IV. Технологические  данные

Возможности диалогового окна Технологические данные позволяют задать данные наиболее удобным Пользователю образом в нужном ему варианте “дано-рассчитать”:

Например, в представляемом примере с типом теплообмена “охлаждение-нагревание” Пользователь имеет возможность решить проблему “дано-рассчитать” 6-ю способами, задав любые 5 из 6 ключевых параметров:

1. Температура горячего потока на входе
2. Температура горячего потока на выходе
3. Расход горячего потока
4. Температура холодного потока на входе
5. Температура холодного потока на выходе
6. Расход холодного потока

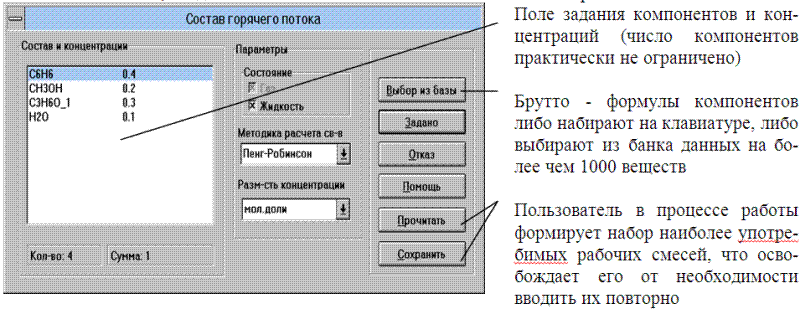

Редактор потока

Окно Состав горячего/холодного потока - это по сути удобный редактор, позволяющий:

• Задавать компонентный состав в удобной размерности
• Запоминать составы для повторного использования и редактирования
• Но самое главное, - задание состава позволяет не искать свойства в справочниках

Свойства могут быть рассчитаны для любых рабочих смесей, состоящих из комбинации более 1000 базовых веществ, константы которых занесены вЭталонный банк системы, охватывающий всю основную номенклатуру современной химии.
Специально для процессов нефтепереработки, когда рабочие смеси состоят из большого количества нефтяных фракций, дополнительно поставляетсяРедактор банка веществ, с помощью которого Пользователь легко сможет самостоятельно завести нефтяные фракции или другие вещества и создать свойПользовательский банк веществ и использовать его в расчетах при задании компонентного состава рабочих смесей. Для облегчения этой задачи Редактор банка имеет встроенную систему прогноза недостающих констант по нескольким имеющимся константам или структурной формуле.
