APM Multiphysics

Российская CAE-система автоматизированного расчета и проектирования конструкций позволяет пользователю решать различные мультифизические задачи для более точной оценки совместного влияния процессов разной физической природы на объект расчета. Данный подход бесспорно необходим при проектировании современной инновационной техники, к которой предъявляются все более и более жесткие требования.

APM Multiphysics построен на базе программного продукта APM WinMachine путем добавления к нему специализированных расчетных продуктов для анализа:

• течений жидкости и газа APM FGA,
• электромагнитных полей APM EMA,
• электрических цепей APM ECA.

При этом в продукте реализуются необходимые взаимосвязи, которые позволяют выполнять комплексные расчеты, например, анализ напряженно-деформированного состояния (НДС) с учетом результатов расчета теплопроводности, а также анализ НДС с учетом обтекания конструкции потоками жидкости или газа и т.п.

В APM Multiphysics по умолчанию включены все дополнительные расчетные опции:

• Composite: расчет конструкций из композиционных материалов;
• Fracture: механика разрушения;
• Fatigue: расчет выносливости;
• Pipe: расчет элементов трубопроводов;
• Harmonic: гармонический анализ;

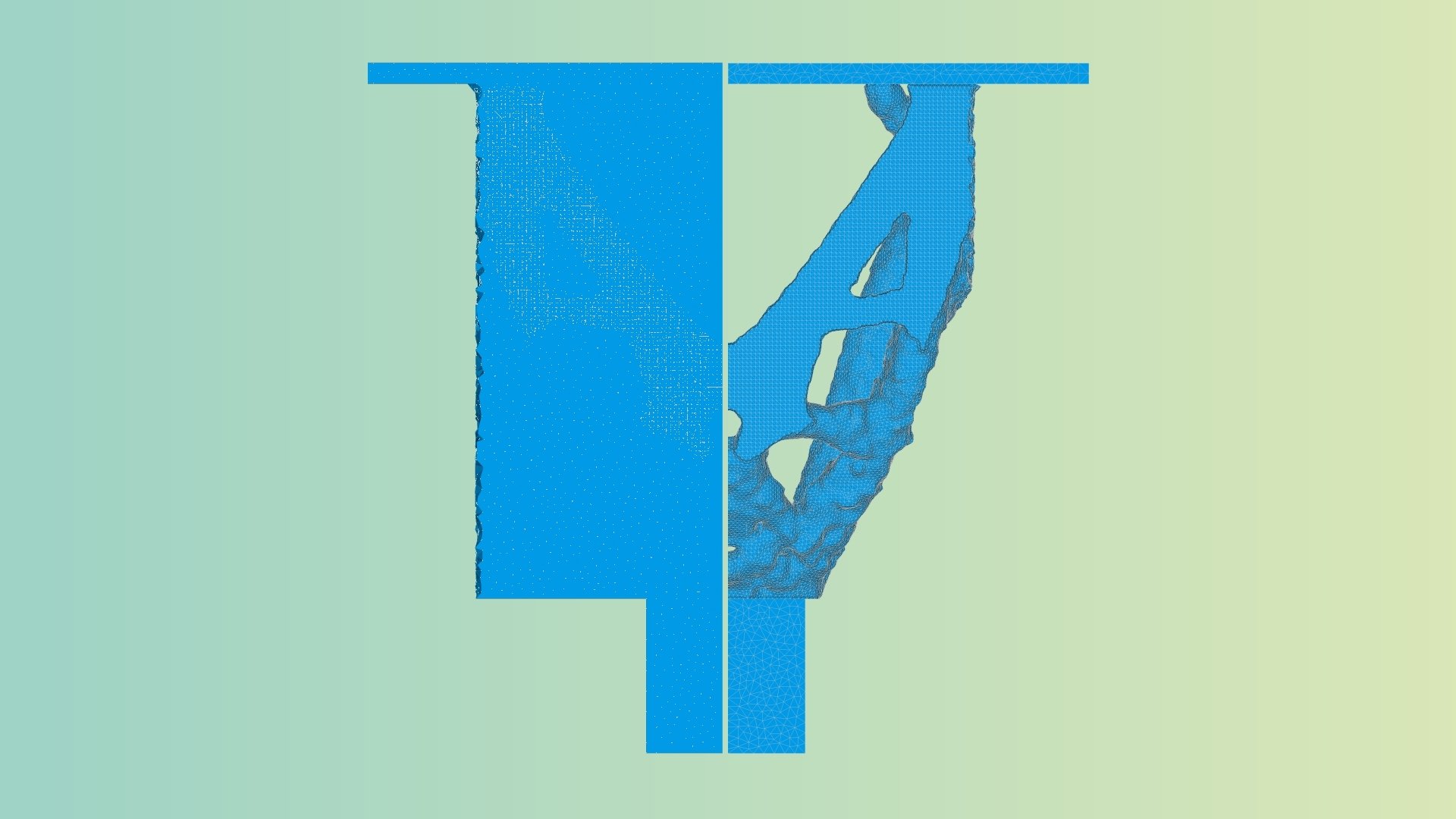

• TopOpt: топологическая оптимизация.

Расчетные модули продукта APM Multiphysics разделены на пять тематических групп:

• Графические средства (2D и 3D препроцессор для подготовки геометрии к расчетам);
• Детали машин и соединения (расчеты типовых деталей машин, механизмов, а также узлов их соединений);
• Конечно-элементный анализ (анализ прочности, устойчивости, собственной и вынужденной динамики конструкций при статических и динамических силовых и температурных воздействиях);
• Моделирование физических процессов (анализ течений жидкостей и газов, расчет электромагнитных полей, расчет электрических цепей);
• Базы данных (массивы справочной информации в текстовом и графическом видах по параметрам материалов, стандартным сечениям металлопроката и т.п.).

Программный продукт APM Multiphysics зарегистрирован в Реестре российских программ для ЭВМ и баз данных.

Расчетное ядро продукта APM Multiphysics – модуль APM Structure3D – имеет аттестационный паспорт программного средства, выданный РОСТЕХНАДЗОР, ФБУ «НТЦ ЯРБ».

Возможности продукта

Моделирование физических процессов

• стационарная и нестационарная теплопроводность;
• анализ течений жидкостей и газов;

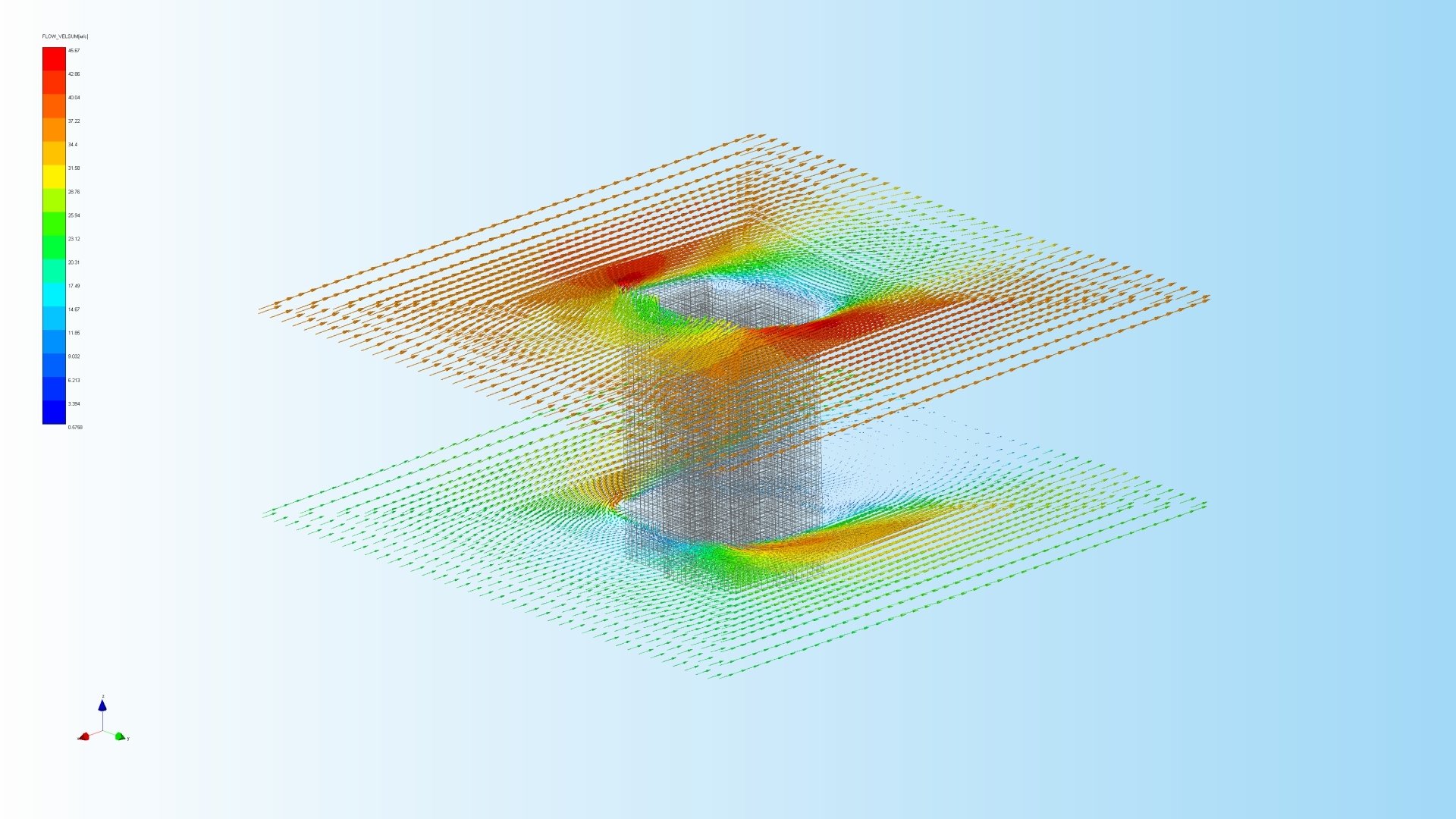

• расчет электромагнитных полей;
• расчет электрических цепей.

Мультифизический анализ

• Расчет НДС + теплопроводность;

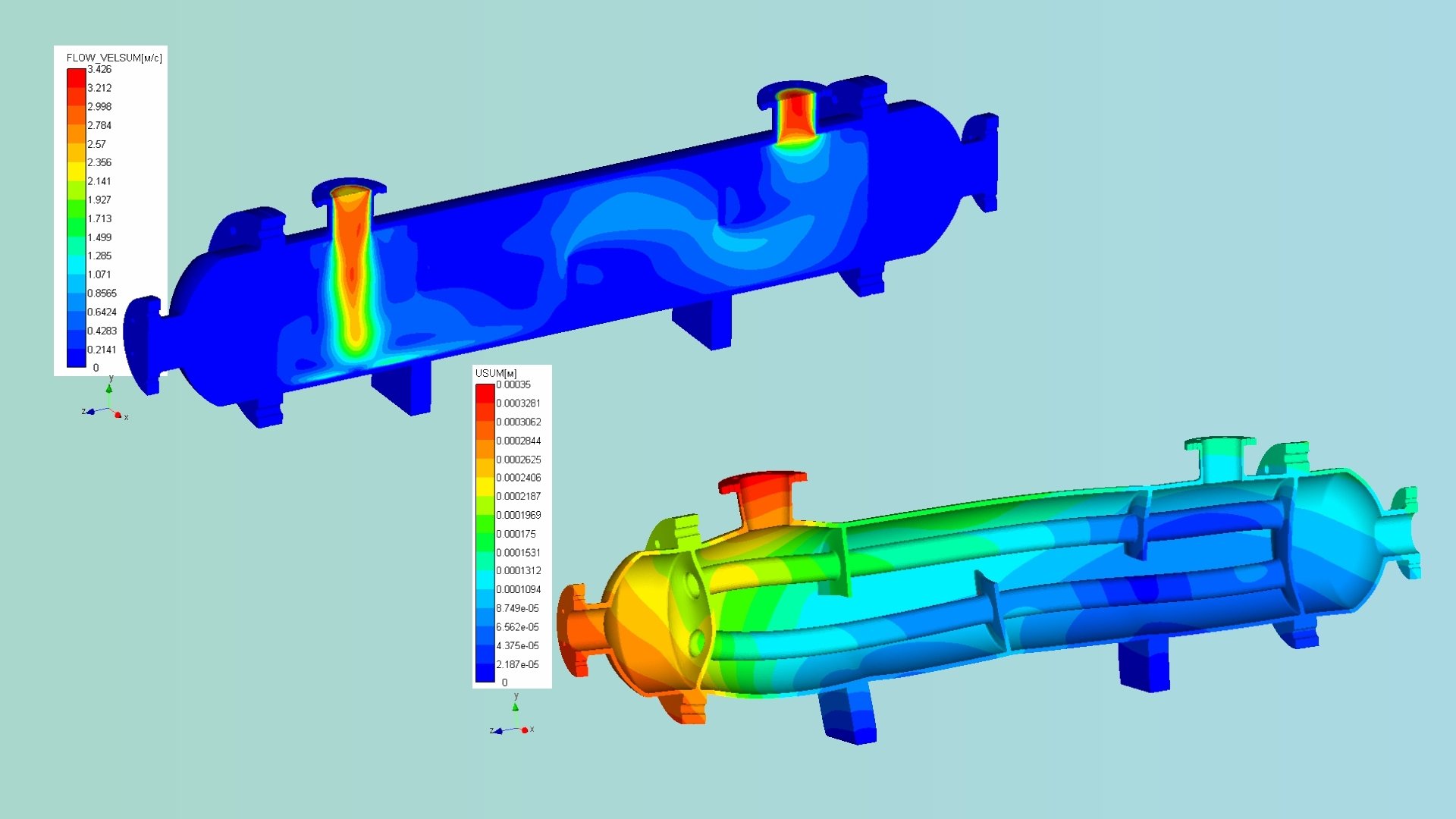

• Расчет НДС + течение жидкостей и газов;
• Расчет НДС + теплопроводность + течение жидкостей и газов.

Расчеты на прочность конструкций

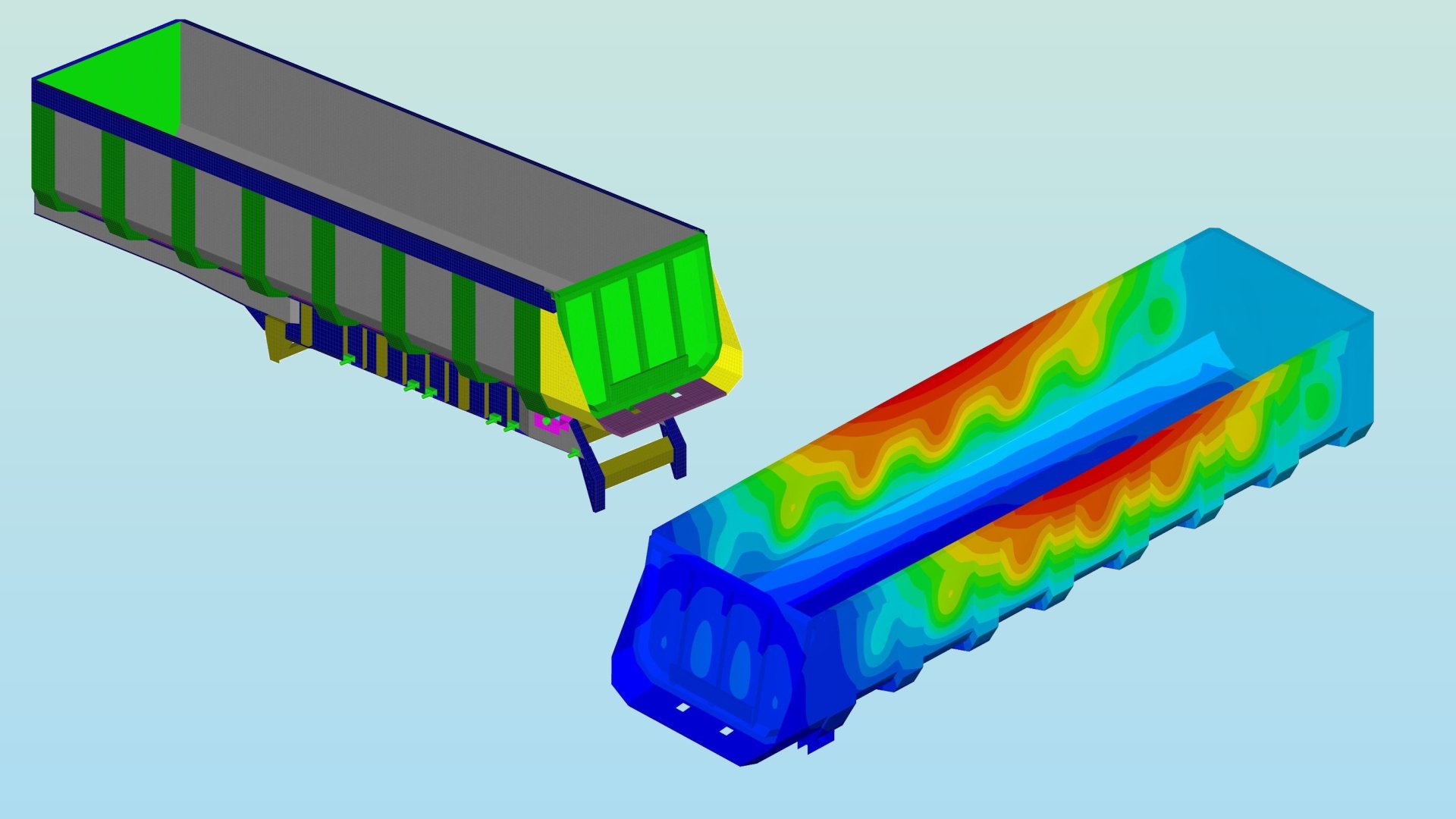

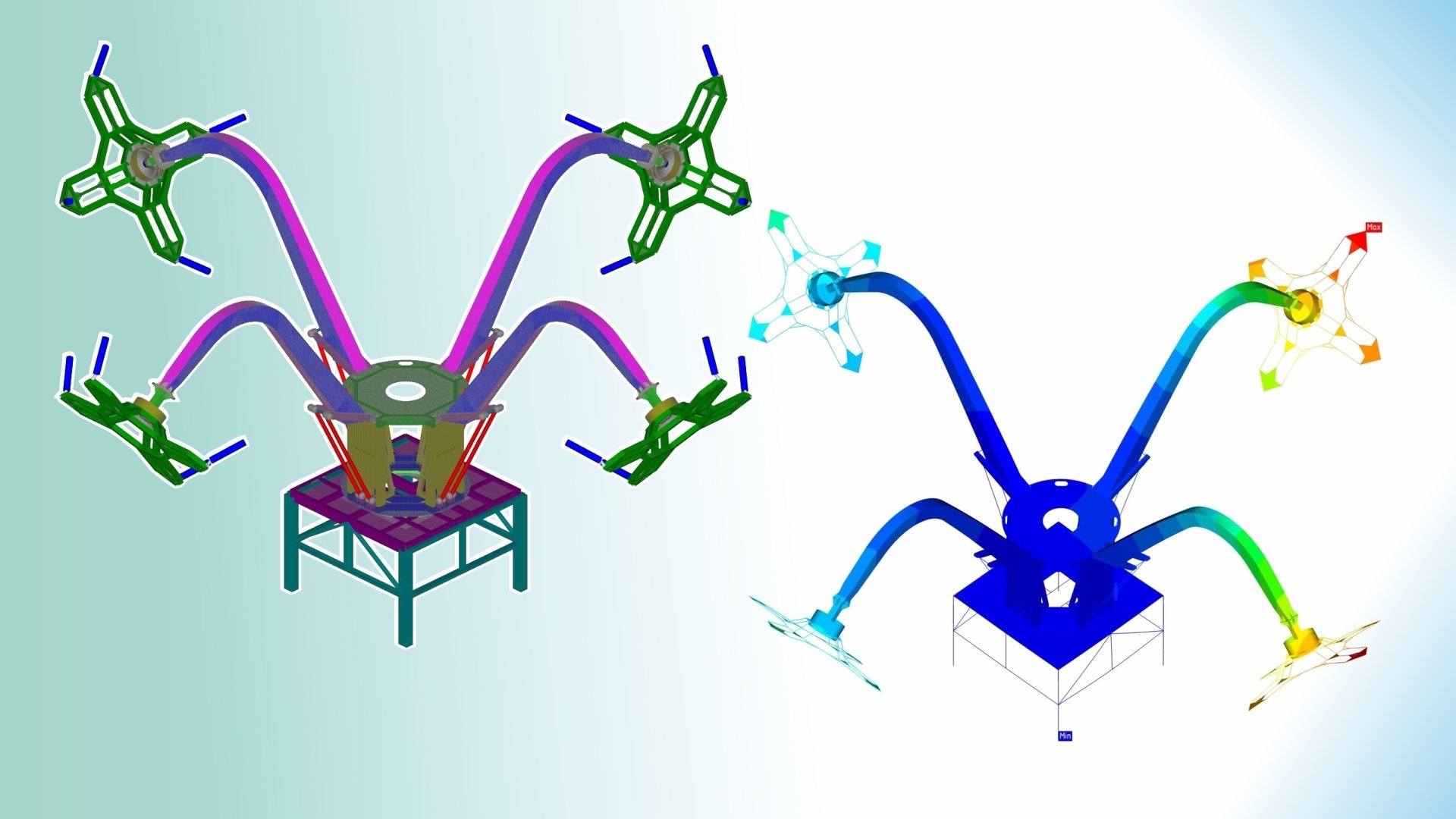

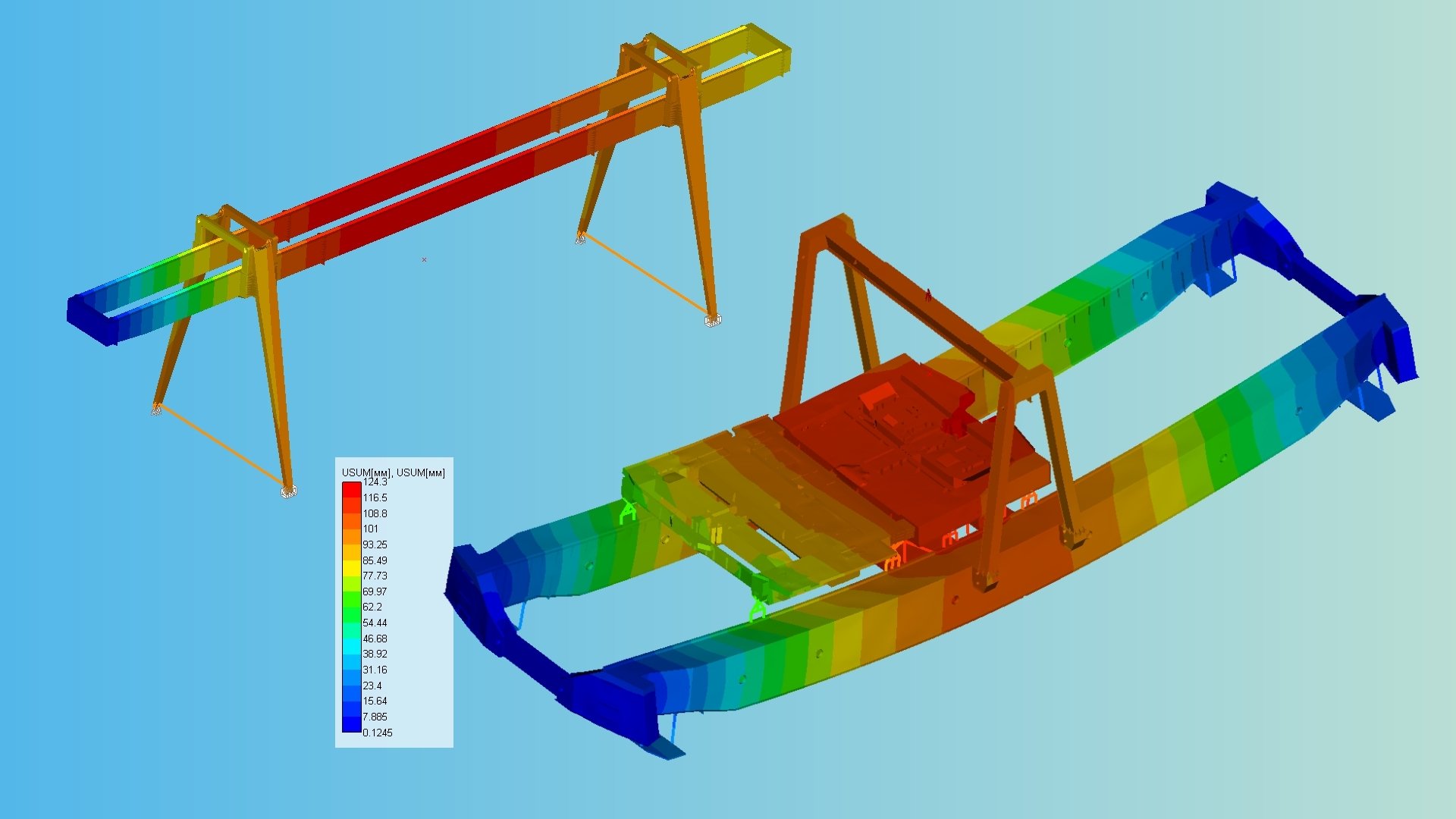

• анализ напряженно-деформированного состояния (статика);
• устойчивость;
• нелинейный анализ;
• вынужденные колебания;
• трещиностойкость;
• усталость.

Проектировочные и проверочные расчеты деталей машин и соединений

• механические передачи;
• валы и оси;
• подшипники качения;
• подшипники скольжения;
• упругие элементы машин;
• кулачковые механизмы;
• передачи поступательного движения;
• болтовые, заклепочные, сварные соединения, а также соединения тел вращения.

Генерация сеток конечных элементов

• автоматическая генерация сеток КЭ на поверхностных и твердотельных 3D-моделях;
• постоянный либо переменный (адаптивный) шаг разбиения;
• доп. функции предразбиения ребер и поверхностей;
• возможность «ручной» правки созданной КЭ-сетки;
• работа со стержневыми, пластинчатыми и твердотельными КЭ.

Сотав продукта:

APM Structure3D - Расчет напряженно-деформированного состояния, устойчивости, собственных и вынужденных колебаний деталей и конструкций
APM Joint - Расчет и проектирование соединений элементов машин
APM Trans - Расчет и проектирование механических передач вращения
APM Shaft -  Расчет и проектирование валов и осей различной конфигурации
APM Bear - Расчет и проектирование подшипниковых узлов качения с учетом их класса точности
APM Plain - Расчет и проектирование подшипников скольжения различных типов
APM Drive - Проектирование привода вращательного движения произвольной структуры
APM Spring - Расчет и проектирование упругих металлических элементов машин
APM Screw - Расчет неидеальных винтовых передач
APM Cam - Расчет и проектирование кулачковых механизмов различного типа
APM Graph - Плоский параметрический чертежно-графический редактор с инструментом расчета размерных цепей
APM Studio - Модуль геометрического моделирования с инструментами конечно-элементного анализа
APM Dynamics - Кинематический анализ рычажных механизмов различной конфигурации
APM FGA - Автоматизированный анализ механики жидкости и газа
APM EMA - Моделирование и расчет электромагнитных полей при стационарных и нестационарных режимах для электротехнического оборудования и оборудования средств связи
APM ECA - Моделирование и расчеты электрических цепей произвольной топологии для стационарных, установившихся гармонических и нестационарных режимов
APM Base - Создание и редактирование собственных баз данных
БАЗЫ ДАННЫХ - Базы данных параметрических сечений, информации стандартных деталей и параметров материалов
