APM Civil Engineering

PM Civil Engineering обладает широкими функциональными возможностями для создания моделей конструкций, выполнения необходимых расчетов и визуализации полученных результатов. Использование этих возможностей позволит сократить сроки проектирования и снизить материалоемкость строительного объекта, а также уменьшить стоимость проектных работ и строительства в целом.

APM Civil Engineering в полном объеме учитывает требования государственных стандартов и строительных норм и правил, относящиеся как к оформлению конструкторской документации, так и к расчетным алгоритмам.

Имеющиеся в системе APM Civil Engineering расчетные и графические инструменты позволяют решать обширный круг задач:

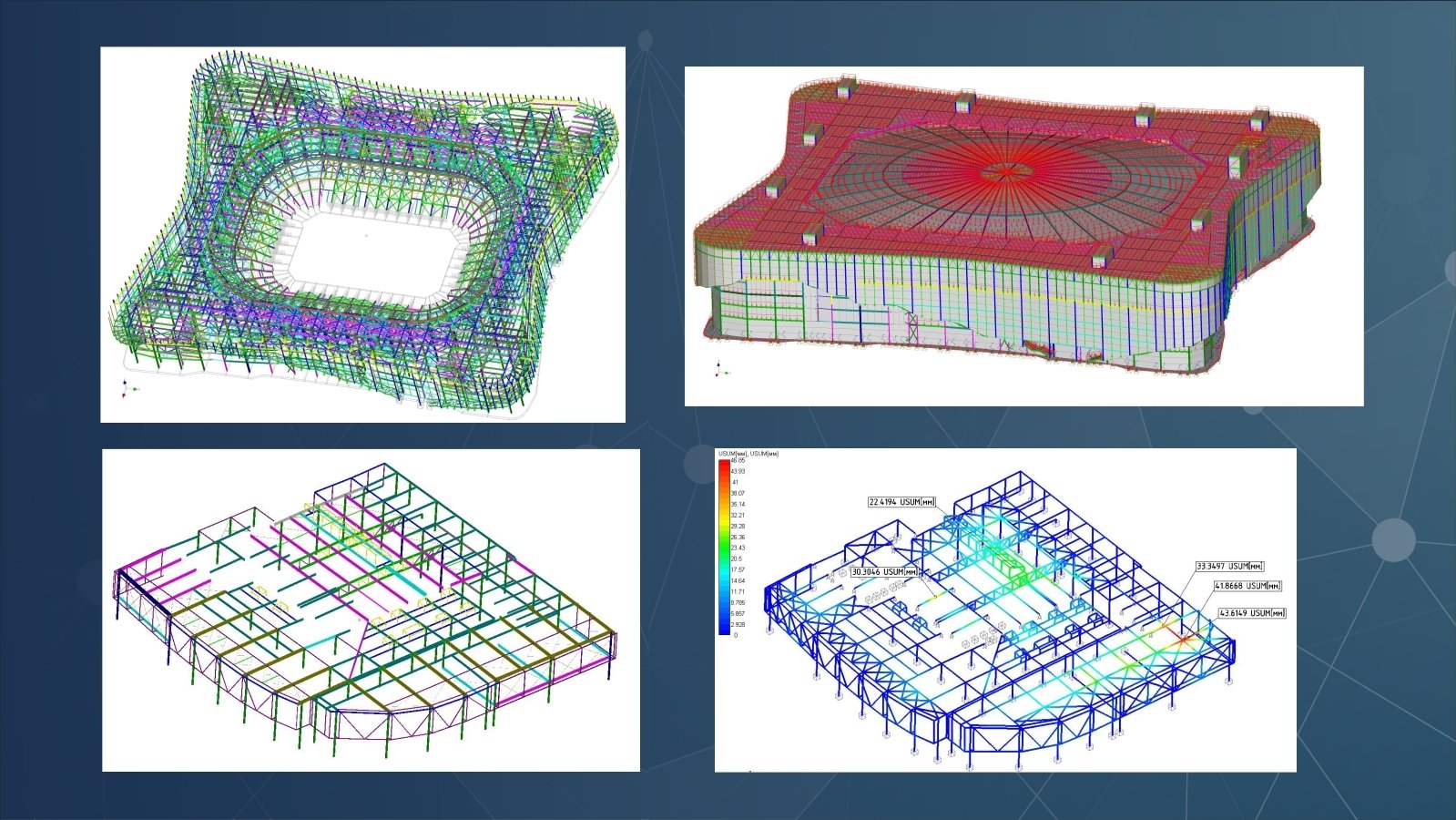

• проектировать металлические конструкции любых типов при различных видах нагружения и закрепления с возможностью автоматического подбора поперечных сечений (проверка несущей способности по СНиП) и генерацией чертежей типовых узлов металлоконструкций;
• выполнять весь комплекс необходимых расчетов железобетонных конструкций с автоматическим подбором параметров арматуры по предельным состояниям первой и второй групп в соответствии с СП;
• проектировать деревянные конструкции, включая подбор металлических зубчатых пластин и нагелей в местах соединения брусьев, а также получать схемы распиловки на все элементы конструкции;
• выполнять расчет одиночных, ленточных и сплошных железобетонных фундаментов;

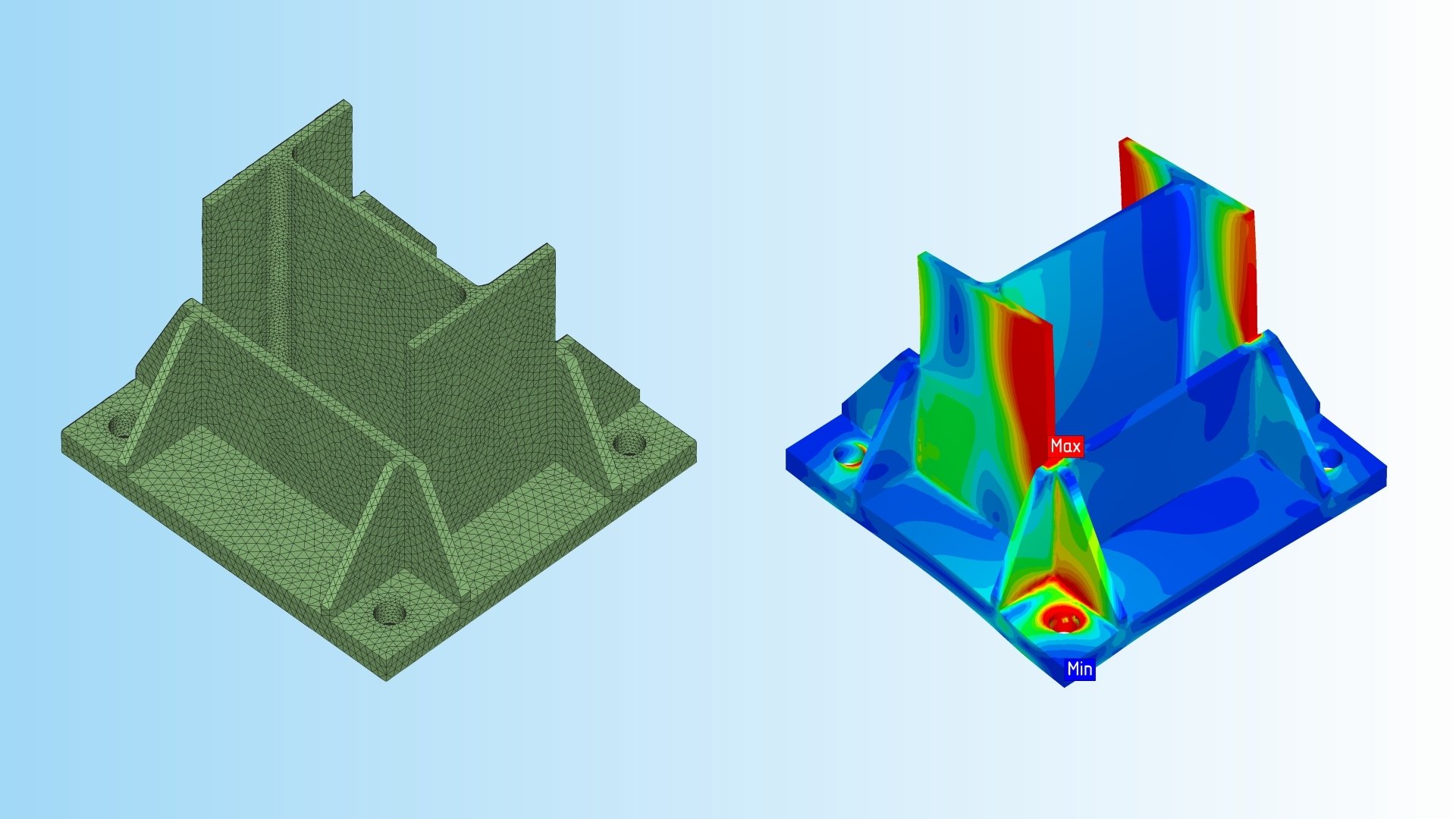

• определять параметры болтовых и сварных соединений;
• создавать конструкторскую документацию;
• использовать при проектировании поставляемые базы данных стандартных деталей и элементов строительных конструкций, материалов и сечений, а также создавать свои собственные базы под конкретные задачи;
• создавать базы данных проектов, включающие конструкторские документы, расчетные модели, чертежи и т.д.

Данный продукт предлагается в двух конфигураций:

• ST - размерность решаемых задач не превышает 1,5 млн. степеней свободы;
• XE - нет ограничений по размерности решаемых задач (фактическая размерность ограничивается объемом ОЗУ ПК).

По типу проектируемых в ПО конструкций APM Civil Engineering также можно подразделить на следующие комплектации:

• Steel - Расчет и проектирование металлических конструкций;
• Steel-Concrete - Расчет и проектирование металлических, железобетонных и армокаменных конструкций с возможностью расчета фундаментов;
• Steel-Concrete-Wood - Расчет и проектирование металлических, железобетонных, армокаменных и деревянных конструкций с возможностью расчета фундаментов;

Кроме того, помимо базовых возможностей для продукта доступны дополнительные функциональные возможности (опции):

• Composite: расчет конструкций из композиционных материалов;
• Fracture: механика разрушения;
• Fatigue: расчет выносливости;
• Pipe: расчет элементов трубопроводов;
• TopOpt: топологическая оптимизация.

 Продукт APM Civil Engineeiring зарегистрирован в Реестре российских программ для ЭВМ и баз данных.

Возможности продукта

С помощью APM Civil Engineering можно:

• создавать геометрическую модель, используя библиотеки типовых схем;
• выполнять проверку несущей способности и автоматически подбирать оптимальное поперечное сечение (в соответствии с СНиП II-23-81*);
• автоматически получать чертежи стандартных узлов соединений;

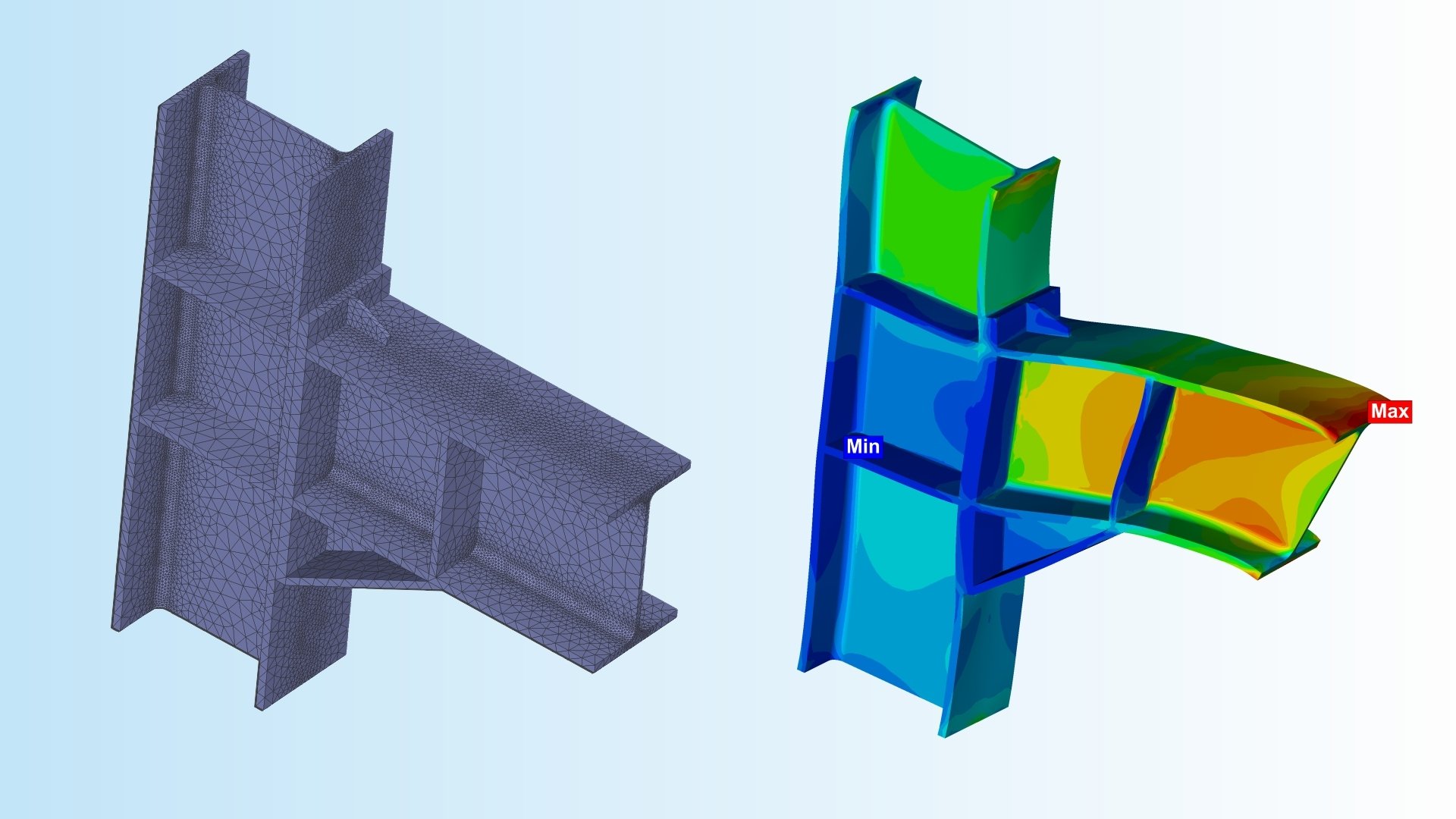

• проводить расчет сварных швов, а также болтовых соединений;
• подготовливать проекционные чертежи модели конструкции;
• получать таблицу расхода (по материалу и профилям) по элементам металлок.

С помощью APM Civil Engineering можно:

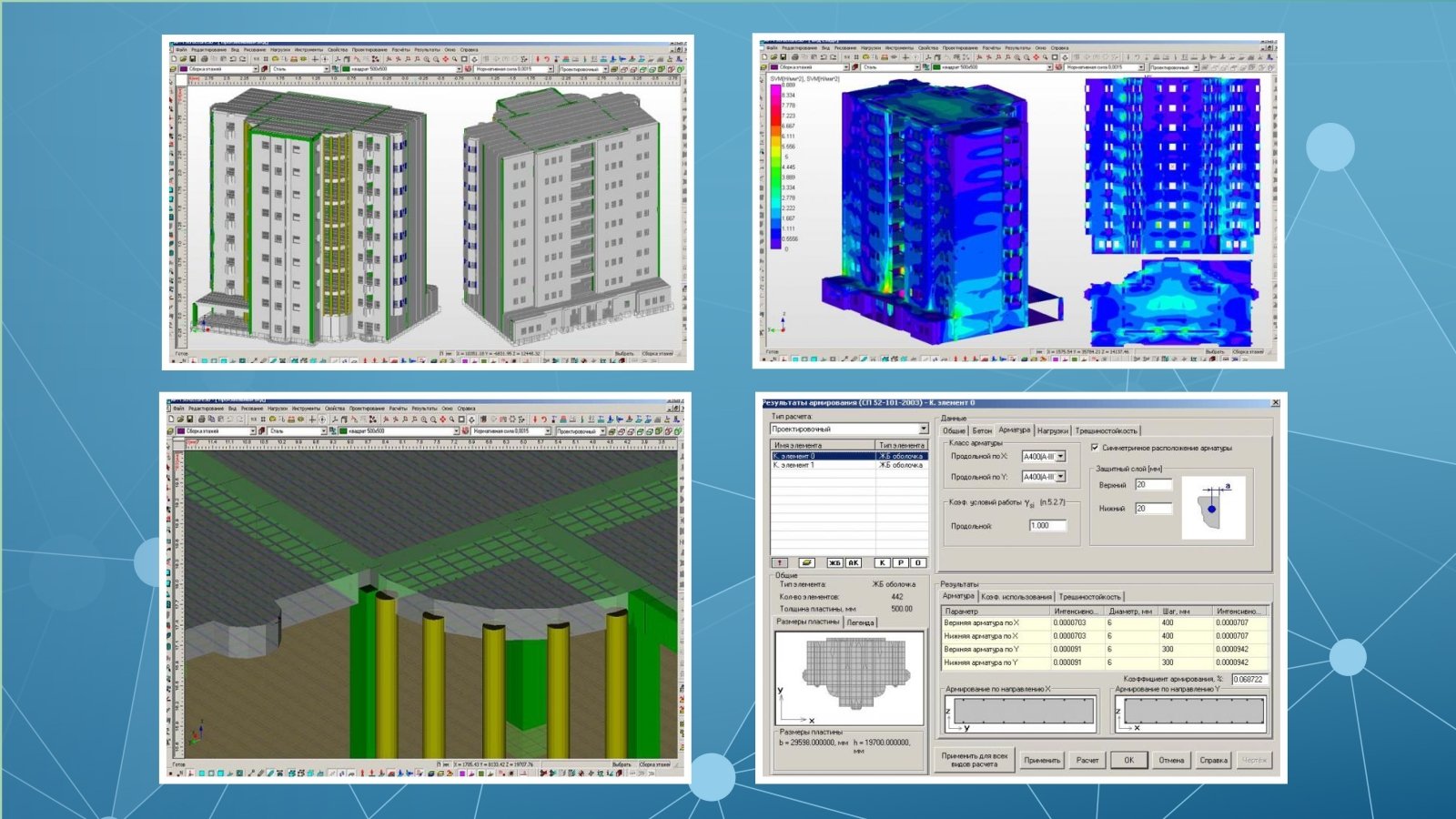

• создавать модели конструкции в виде комбинации элементов колонн, ригелей, балок, перекрытий, плит и оболочек;
• вычислять расчетные сочетания усилий (РСУ);
• выполнять подбор армирования железобетонных элементов  согласно нормам СП 52-101-2003 по первой и второй группам предельных состояний;
• проводить проектировочный и проверочный расчет железобетонных элементов;
• получать удобную форму представления результатов расчета, в том числе реальную картину размещения арматуры в объеме железобетонного элемента.

APM Civil Engineering позволяет:

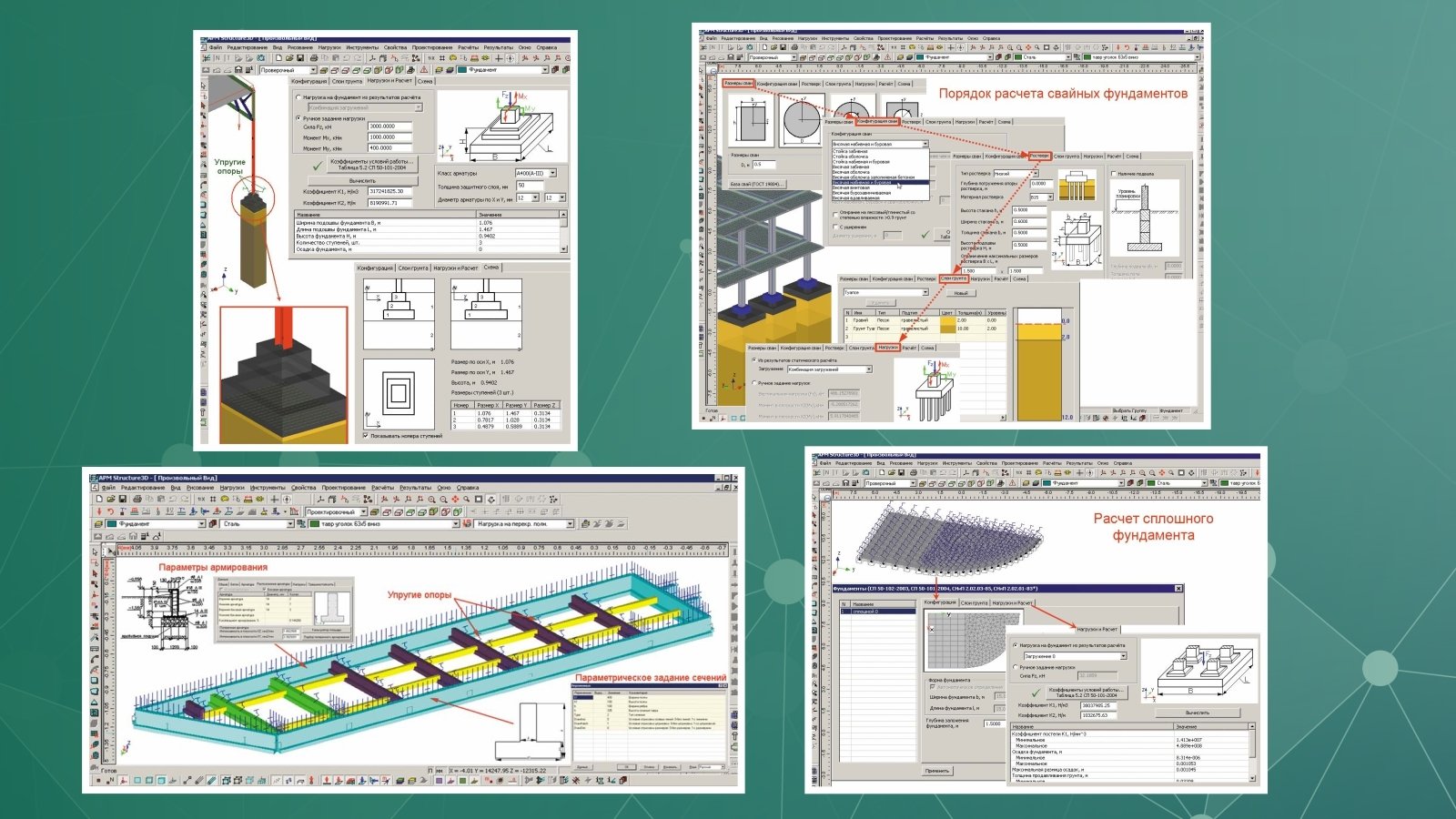

• рассчитать одиночные, ленточные, сплошные и свайные фундаменты
  методом послойного суммирования автоматически рассчитать коэффициенты постели, линейные и угловые перемещения фундаментов (осадка и крен);
• подобрать схему армирования;
• вести расчеты согласно СП 50-101-2004 и СП 50-102-2003.

Спецификой расчета деревянных конструкций в APM Civil Engineering является то, что:

• можно пользоваться имеющимися в APM Civil Engineering наиболее распространенными типовыми схемами;
• расчет на прочность выполняется методом конечных элементов с учетом требований СТО 36554501-002-2006;
• имеется возможность автоматизированного подбора металлических зубчатых пластин согласно ТУ 5369-026-02495282-97, а также нагельных соединений;
• предусмотрен вывод на печать чертежей всех элементов деревянной конструкции с параметрами распиловки.

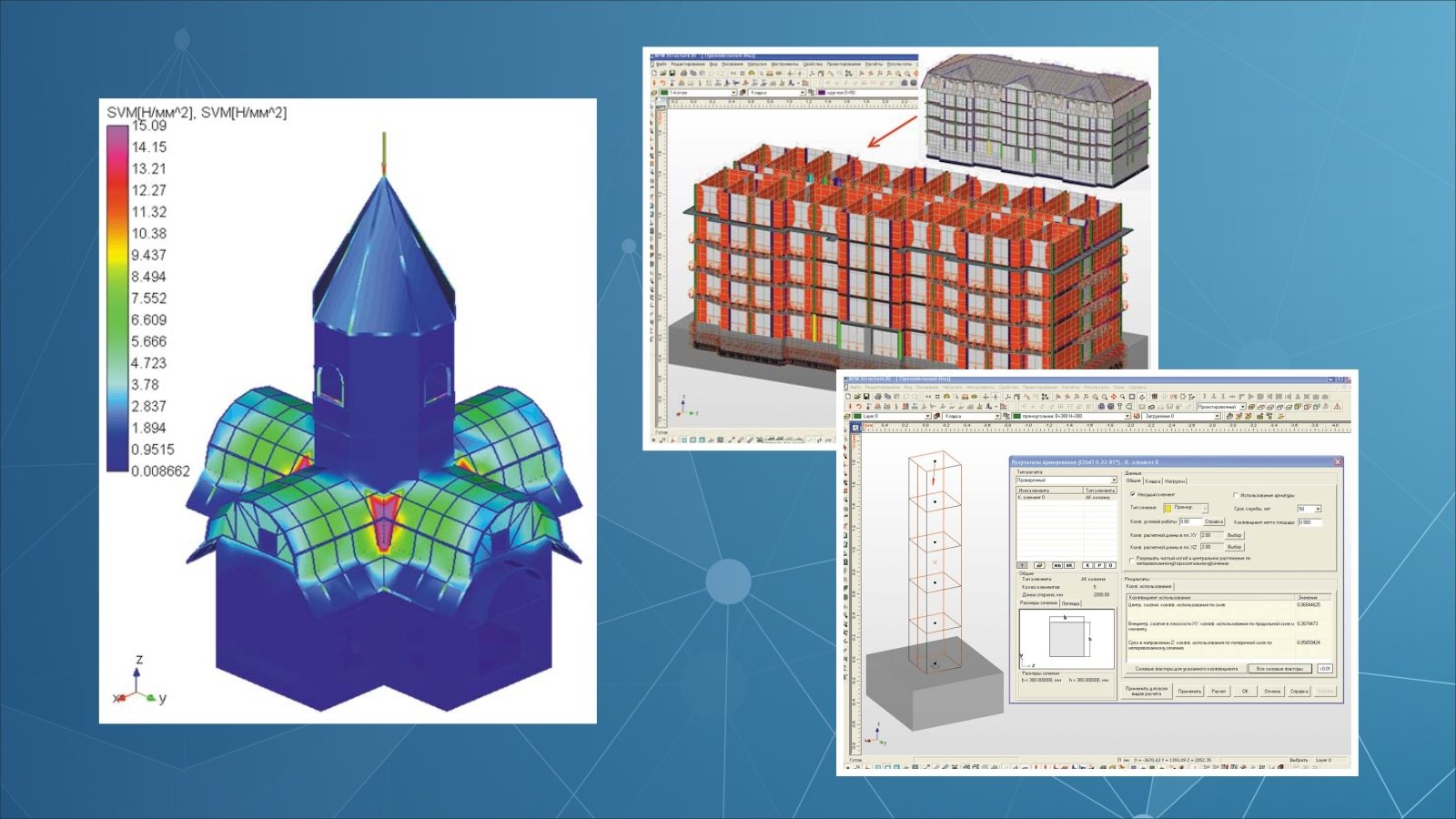

С помощью APM Civil Engineering можно:

• проектировать малоэтажные строительные конструкции, коттеджные строения, стены каркасных зданий и сооружений, перегородки строительных объектов, колонны т. п.;
• использовать такие материалы, как керамический и силикатный кирпич, бетонные блоки, природные камни правильной геометрической формы, бетонные камни и т. д.;
• вести расчеты в соответствии со СНиП II-22-81 «Каменные и армокаменные конструкции».

Сотав продукта:
