nanoCAD BIM Конструкции

Три основные особенности

ИНФОРМАЦИОННОЕ ПРОЕКТИРОВАНИЕ

Интеллектуальное моделирование вместо 2D-черчения для выполнения более качественных проектов с автоматизацией процесса документирования.

РАБОТА В СРЕДЕ *.dwg

Плавный переход на современные методы проектирования в привычной среде и с поддержкой существующих наработок.

ИНТЕГРАЦИЯ

Взаимодействие с коллегами посредством открытого формата IFC и интеграции с другими системами.

Описание продукта

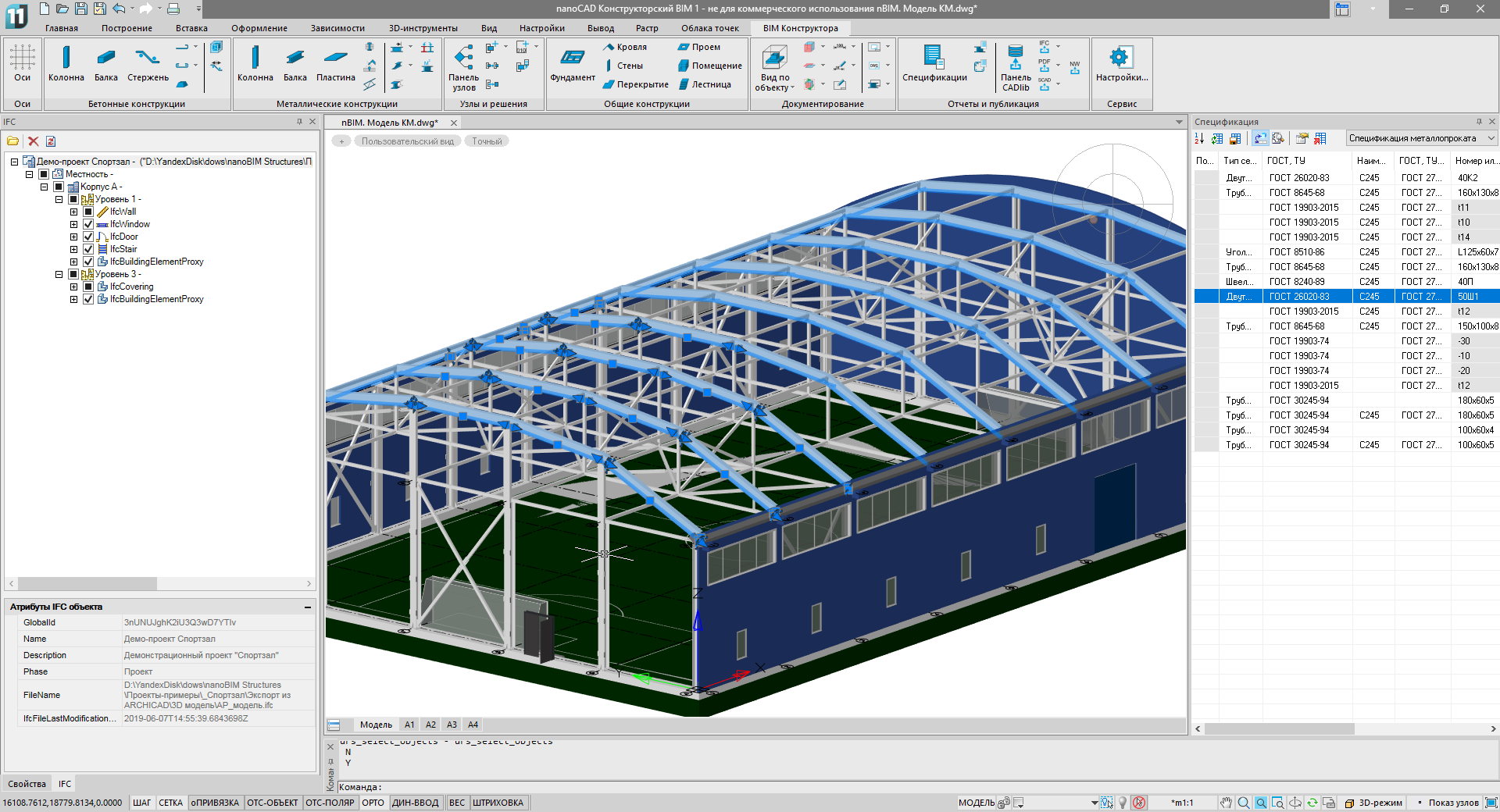

Моделирование вместо черчения
С помощью понятных и простых в использовании инструментов, таких как балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, пользователи создают в nanoCAD Конструкторский BIM строение, состоящее как из железобетонных, так и из металлических элементов. Формируется не просто трехмерная визуализационная модель – максимально подробно и детально прорабатывается конструкция здания, находятся оригинальные решения, имитируется процесс монтажа, а в итоге появляется более качественный и проработанный проект.

Библиотека типовых решений
Помимо стандартных элементов конструкций (балки, колонны, пластины, соединения и т.д.) программа предоставляет пользователям пополняемую библиотеку типовых решений: узлы металлоконструкций, фундаментные блоки, элементы мебели, проемы, панели и т.д. Это не просто позволяет быстрее создавать типизированные сооружения, но и открывает возможность привязываться к технологиям производства, ускоряя и автоматизируя процесс проектирования.

Наполнение объектов информацией
Ядро программного продукта nanoCAD Конструкторский BIM позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователям предоставлена возможность создавать собственные параметры, которые могут либо задаваться путем ввода информации, либо вычисляться по формулам. Эти параметры затем привязываются к элементам модели, наполняя вашу модель информацией. Вы можете, например, создать список этапов строительства, определить даты поставки/монтажа и внести эту информацию в свою модель.

Специфицирование из центральной модели
Вся информация, внесенная в модель, может быть представлена в динамически обновляемой табличной форме. В начальном варианте эта форма представления модели может использоваться для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.

Документирование из центральной модели
Любую часть большой модели объекта можно охватить видовым кубом и сгенерировать стандартные 2D-проекции: поэтажные планы, разрезы, фасады, узлы и т.д. Применяя либо автоматизированные инструменты, либо ручные методы оформления, пользователи могут довести виды до рабочих чертежей, передаваемых на стройку.

Работа в среде *.dwg
nanoCAD Конструкторский BIM базируется на платформе nanoCAD Plus. А это значит, что вы изначально работаете в привычной *.dwg-подобной среде, используя ваши предыдущие наработки: чертежи, библиотеки типовых узлов и решений, эскизы и т.п. Все это позволяет переходить к информационному моделированию постепенно, развивая и оттачивая свои методы работы, совершая эволюционный, а не революционный путь развития.

Интеграция через обмен информацией
Все данные, заложенные в модель nanoCAD Конструкторский BIM, открыты для анализа и передачи в сторонние приложения. Сразу из коробки вы получаете возможность сохранять ваши модели в форматах Navisworks, SCAD, ЛИРА, ЛИРА-САПР, 3D PDF. Через формат IFC легко наладить взаимодействие с архитектурными решениями типа ARCHICAD, Renga Architecture, Revit, а также посредством технологии OpenBIM интегрироваться с любыми другими решениями (например, nanoCAD Инженерный BIM, комплексом Allplan, сметными программами и системами управления).

Прямая поддержка среды CADLib от CSoft Development
nanoCAD Конструкторский BIM имеет возможность напрямую взаимодействовать с технологической средой комплекса Model Studio CS от компании CSoft Development. Просто подключитесь к совместному проекту и обменивайтесь данными с технологами и инженерами других специальностей через сводную модель CADLib. Это позволяет не только совместно работать над одним проектом, но и выходить на проекты больших размерностей, распределяя задачи по коллегам-конструкторам либо смежникам – ведь в основу проекта будут положены масштабируемая база данных и открытая информация.

Развитие под требования российского рынка Программный продукт nanoCAD Конструкторский BIM разрабатывается в России под требования российских стандартов и практик, обеспечивая развитие информационных технологий. Мы открыты к сотрудничеству, интеграции и взаимодействию.

Скачайте оценочную версию, попробуйте наше решение в работе и свяжитесь с нами, чтобы обсудить направления развития нового российского программного продукта для инженеров-конструкторов.

Оценочная 30-дневная версия: запросить Trial версию можно в компании ИЕСофт (ИнфоСАПР), 8(495) 989-21-77.
Официальный форум для общения пользователей и разработчиков: https://forum.nanocad.ru/

Технические возможности

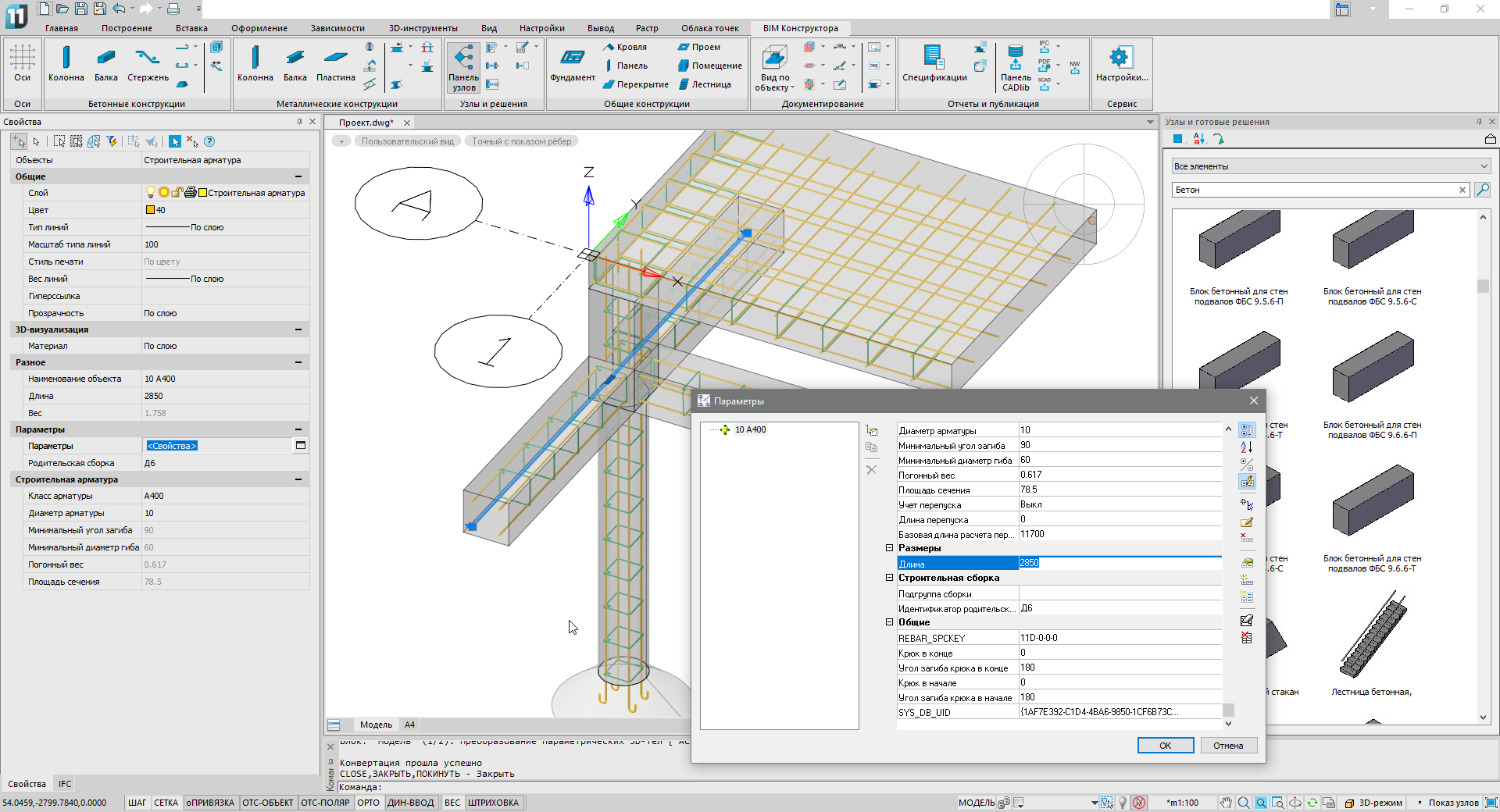

Конструкции железобетонные

В nanoCAD Конструкторский BIM вы сможете создать железобетонные колонны и балки, наполнить их армирующими стержнями, учитывая защитный слой бетона, и обвязать прямоугольными или кольцевыми хомутами, а также шпильками и скобами. Прочее оборудование для проектирования железобетона можно найти в библиотеке типовых конструкций либо сформировать с помощью инструментов трехмерного моделирования.

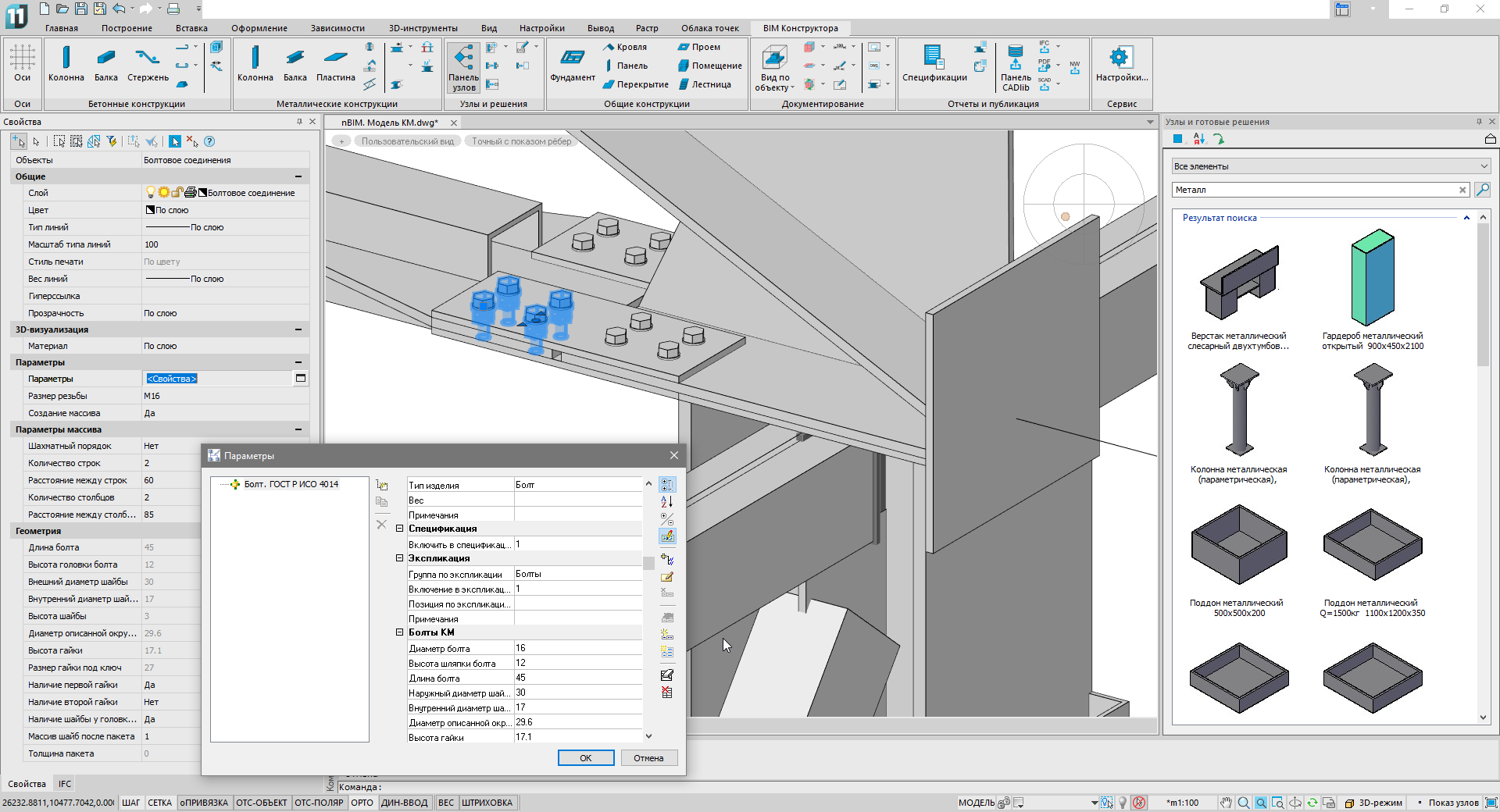

Конструкции металлические

Металл в программе nanoCAD Конструкторский BIM представлен инструментами для создания металлических колонн и балок, пластинами и болтовыми/сварными соединениями, с помощью которых можно создавать в трехмерном пространстве объемы произвольной насыщенности. Типовые металлические конструкции вы сможете найти в библиотеке объектов и тут же использовать их в своей модели.

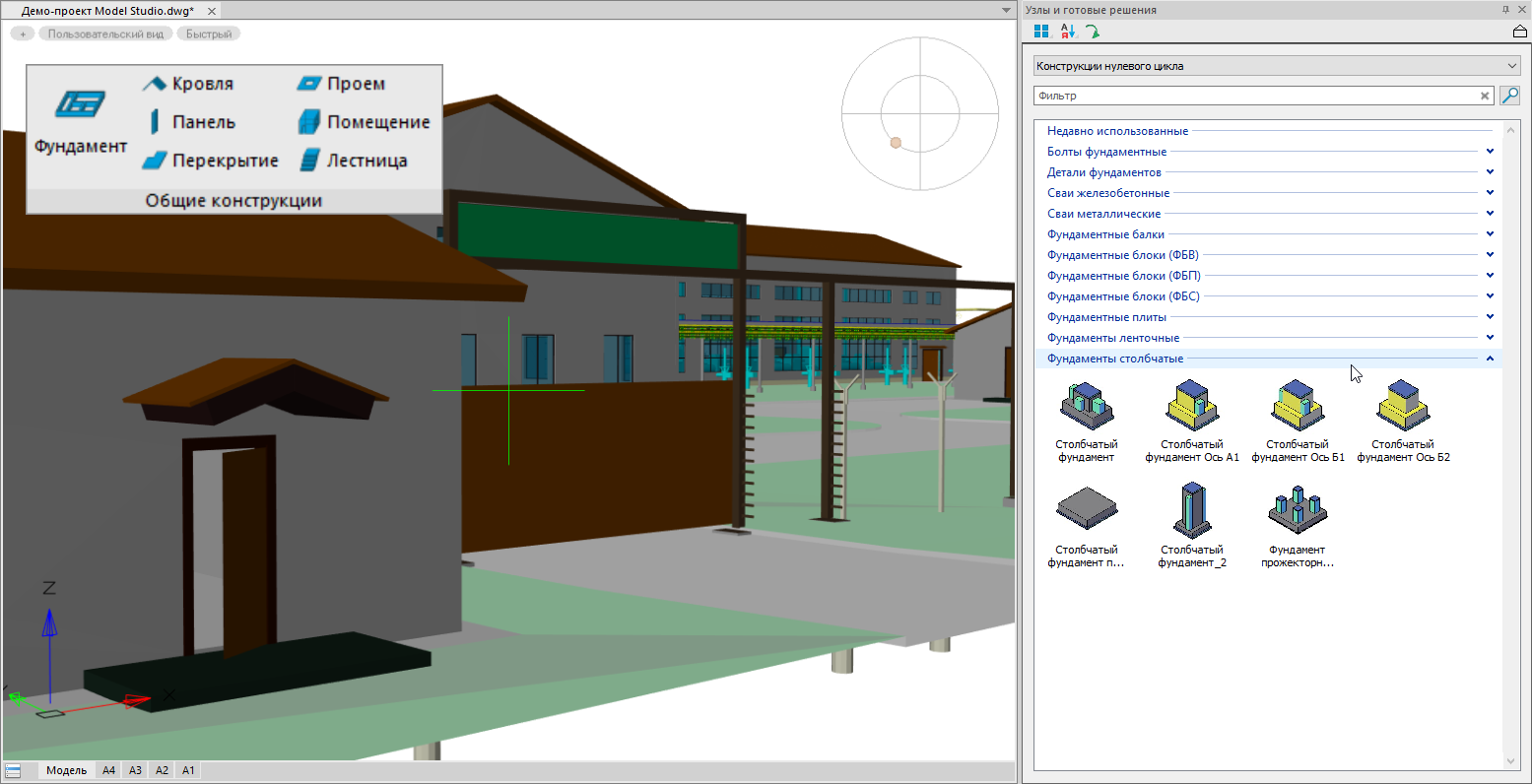

Общие конструкции

Конструкции общего назначения можно проработать с помощью инструментов Панель, Перекрытие, Кровля, Проем и Помещение. Инструменты Лестница и Фундамент позволяют вызывать библиотеку типовых решений.

Кроме того, платформа nanoCAD Plus предоставляет широкий спектр средств наполнения модели:

• инструменты трехмерного твердотельного моделирования для построения произвольных, сложных по геометрии окружающих конструкций;
• инструменты подложек в формате IFC и трехмерного *.dwg для получения геометрии от смежных специальностей (например архитекторов, специалистов в области землеустройства, инженеров, технологов и т.д.);
• инструменты импорта и обработки данных трехмерного сканирования (облаков точек) для включения в модель окружающего пространства. Цель – сформировать окружающее пространство для точного и качественного проектирования конструкций здания или сооружения.

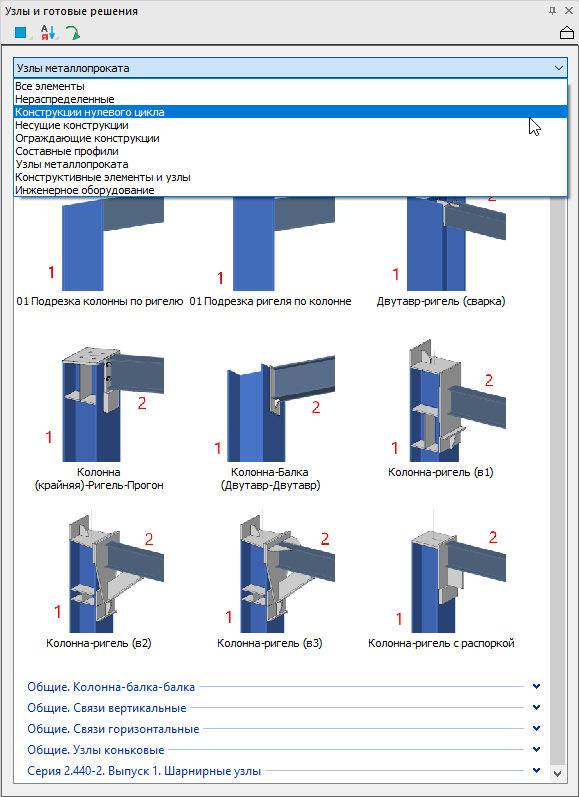

Этот инструмент представляет в структурированном виде типовые решения и библиотечные элементы многократного использования –проектировщики могут использовать их из проекта в проект, ускоряя свою работу. В частности, здесь вы найдете:

• конструкции нулевого цикла: сваи, фундаментные плиты, блоки, балки и т.д.;
• несущие конструкции: балки, колонны, плиты перекрытия и т.д.;
• ограждающие конструкции: панели, стены, двери, ворота и т.д.;
• узлы металлопроката: типовые решения для увязки металлических колонн, балок и связей;
• конструктивные элементы и узлы: фермы, лестницы, площадки обслуживания и т.д.;
• инженерное оборудование: типизированные элементы для наполнения и проработки проекта.

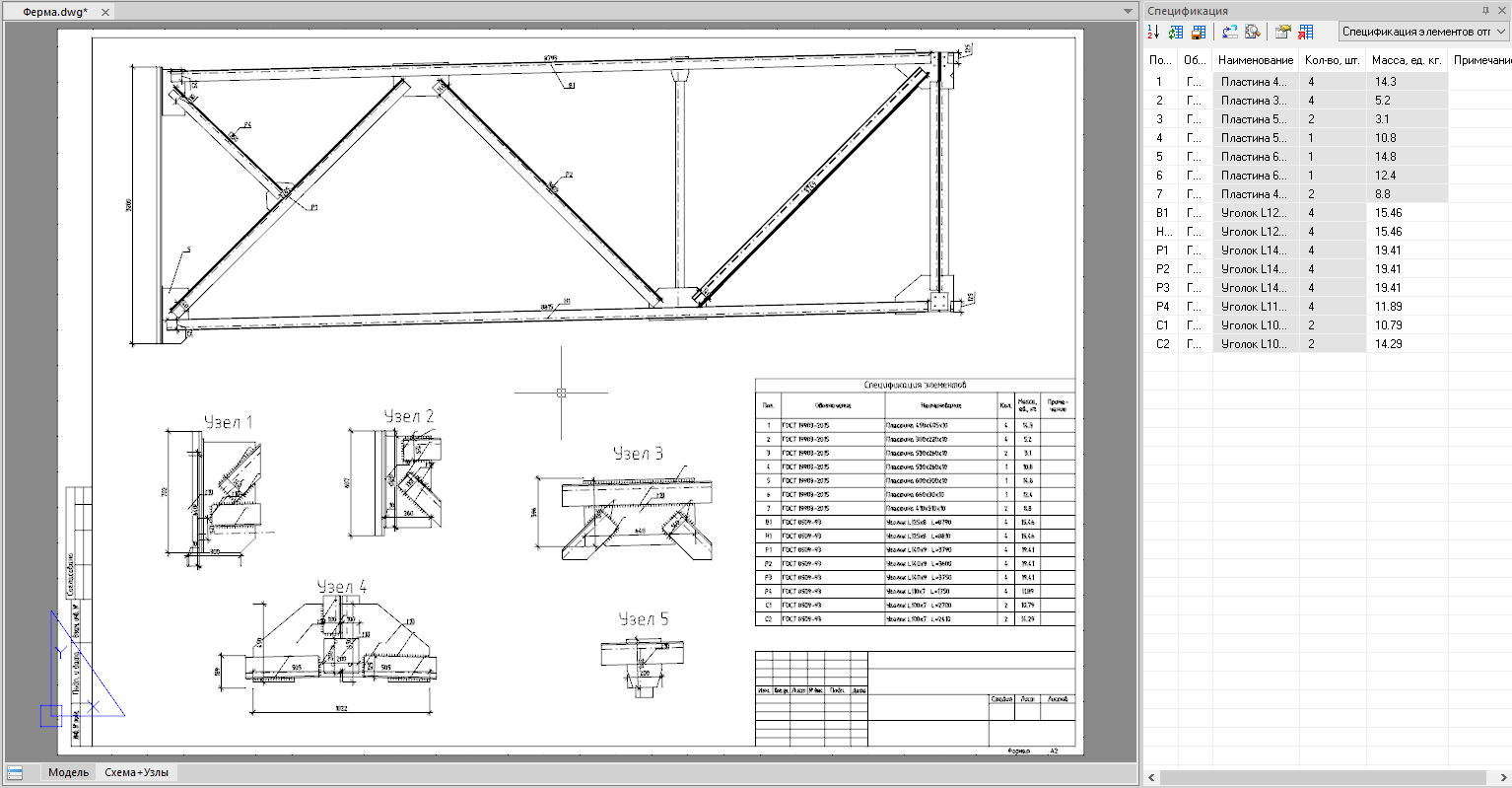

Выстроенная трехмерная модель является основой для получения 2D-чертежей и схем: просто охватите интересующий вас участок модели видовым кубом и сформируйте двумерные виды, которые генерируются с учетом правил черчения. Также на виды можно поместить автоматически сформированные элементы оформления (размеры, выноски и т.д.) или, взяв за основу модель, оформить документацию вручную. В любом случае благодаря проработанной модели и связи с 3D-моделью двумерная документация выпускается быстрее и точнее, чем при ее подготовке вручную «с нуля».

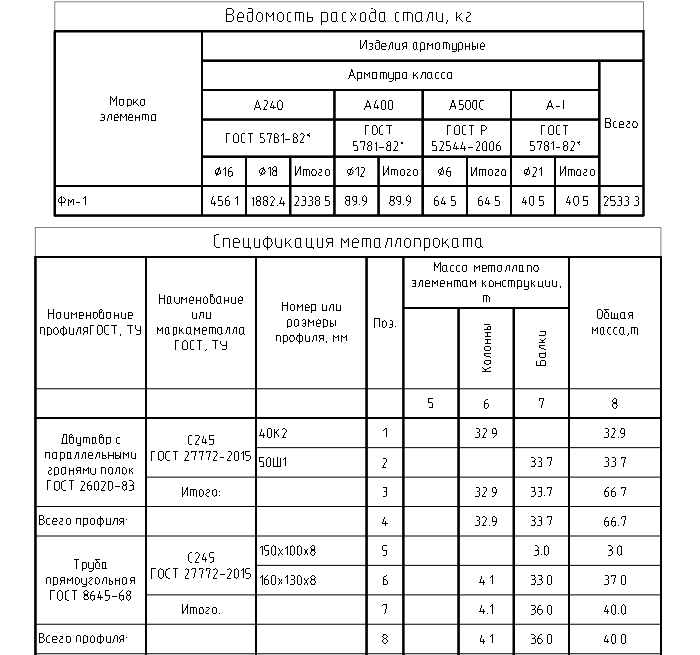

Специфицирование

Спецификации – это еще один пример выходной документации, получаемой из 3D-модели: всё, что вы внесли в модель, аккуратно посчитается и займет свое место в обновляемых таблицах. При этом столбцы таблиц не просто отображают параметры элементов модели, но и могут содержать формулы, сложные вычисляемые условия отбора и заполнения ячеек – всё для того, чтобы автоматизированно сформировать и заполнить таблицы любой сложности.

А благодаря двунаправленной связи «таблица – модель» вы можете использовать спецификации и как инструмент контроля информационной составляющей проекта: все ли параметры заданы, ничего ли мы не забыли заполнить? На все эти вопросы ответят инструменты специфицирования.

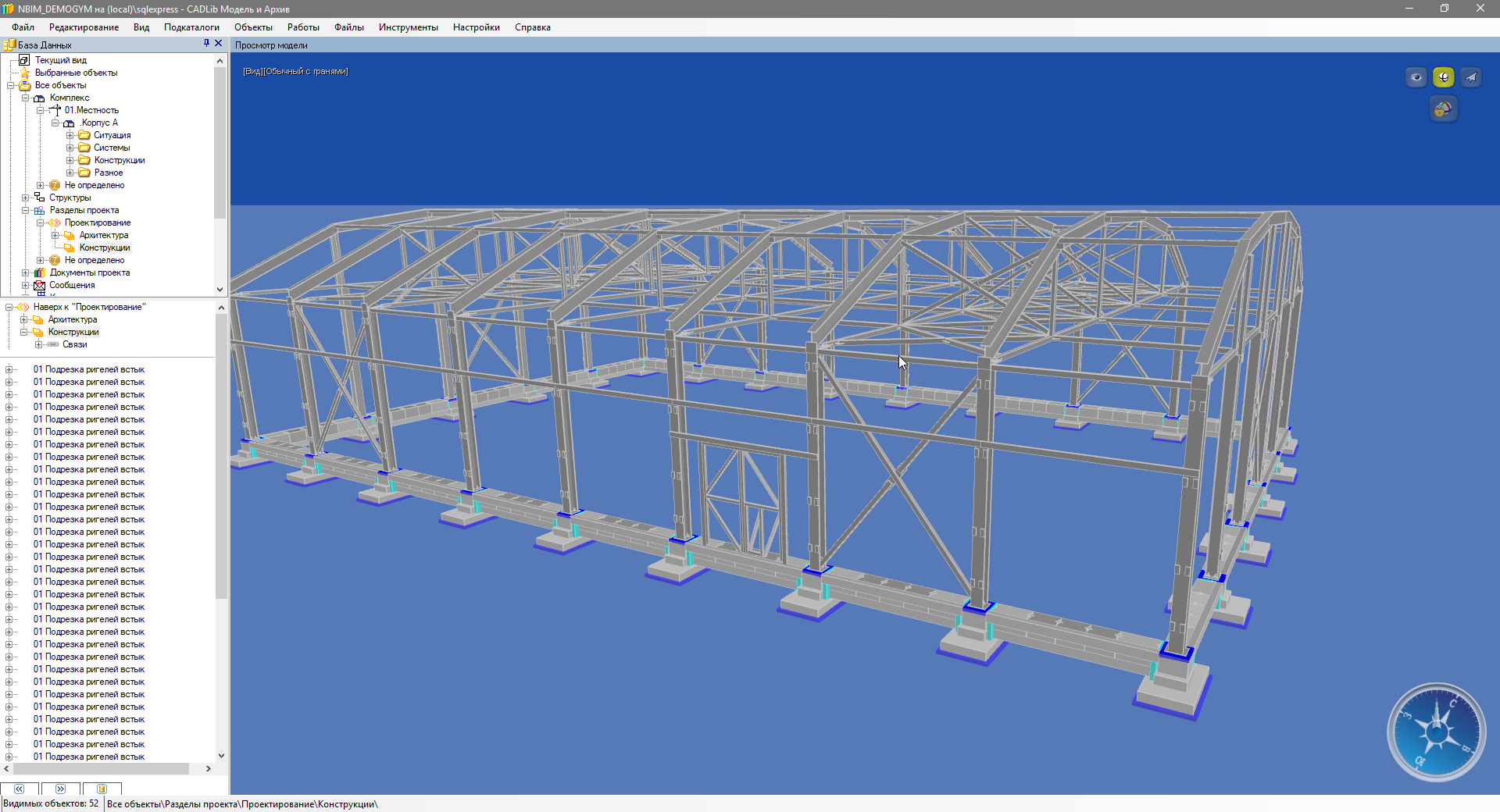

Интеграция со средой CADLib

Активное развитие среды CADLib, в которой осуществляется объединение информационных моделей, созданных на рабочих местах проектировщиков различных специальностей, превращает ее в одно из самых перспективных российских решений для получения и развития единых моделей, а также для управления ими. С помощью CADLib вы сможете автоматизированно скоординировать в единой среде самую разнородную информацию, а затем визуализировать ее полностью или по частям.

nanoCAD Конструкторский BIM напрямую совместим с технологиями CADLib. В частности, вы можете выгружать в сводную модель конструкторскую часть, помещая ее в соответствующие участки и разделы модели, а также получать информационные подложки от других специальностей, используя всю мощь совместной работы инженеров над единой информационной моделью.

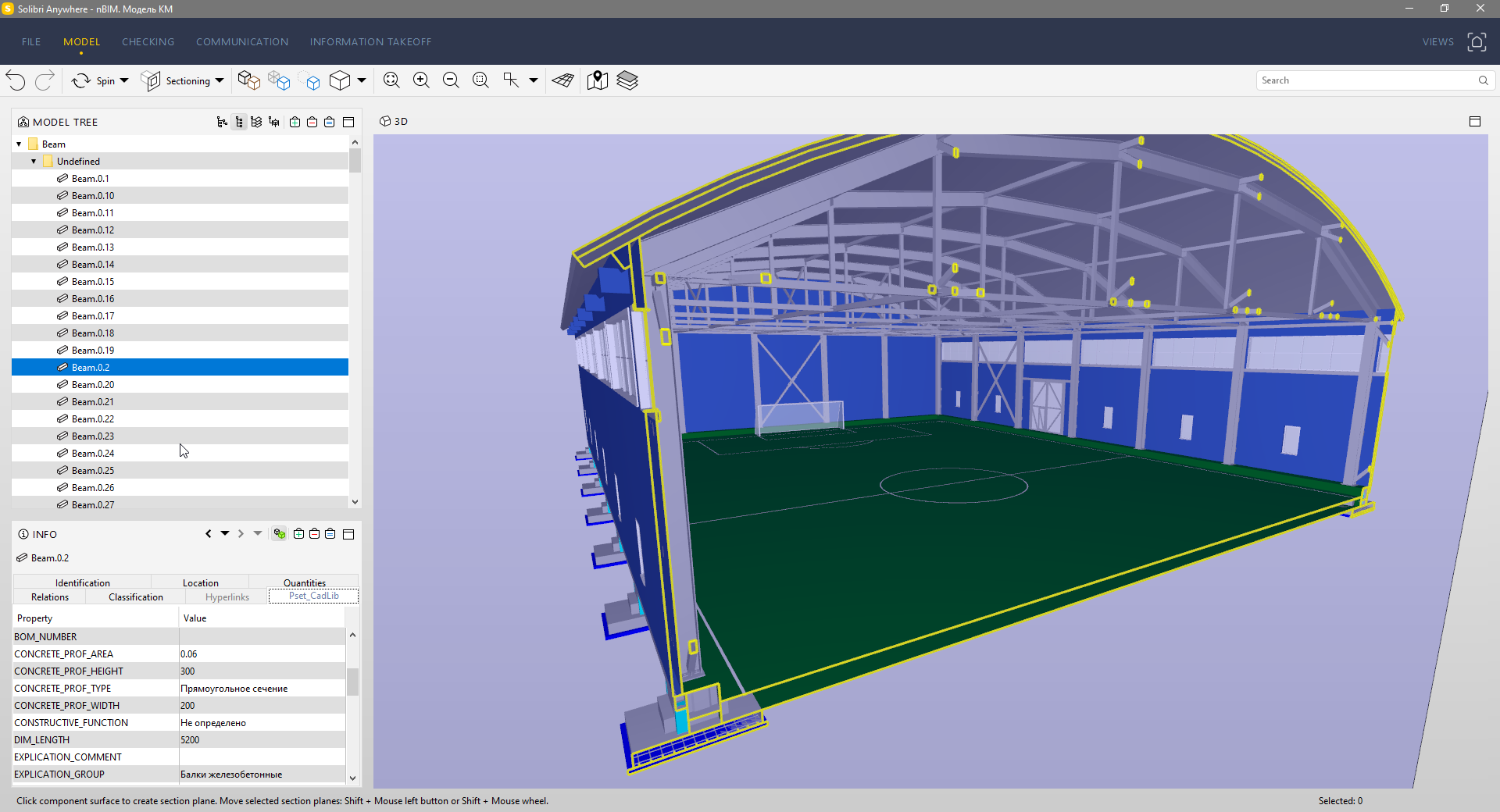

Экспорт данных

Модель, созданная в nanoCAD Конструкторский BIM, может быть выгружена в различные форматы для обмена данными с другими средами. В частности:

• формат IFC для организации взаимодействия по технологии OpenBIM со всеми решениями, поддерживающими BIM на открытых принципах (ARCHICAD, nanoCAD Инженерный BIM, Revit, Tekla Structure, Allplan, Renga и т.д.);
• формат SPR для интеграции с системой прочностных расчетов SCAD Office;
• формат FEP для интеграции с системой прочностных расчетов ЛИРА;
• формат Сапфир для интеграции с системой прочностных расчетов ЛИРА-САПР;
• формат NWC для сбора сводных моделей в среде Navisworks;
• формат 3D PDF для обмена данными через распространенную платформонезависимую среду Acrobat Reader.
