Model Studio CS Открытые распределительные устройства

Описание

Программный комплекс Model Studio CS Открытые распределительные устройства разработку компоновочных решений в трехмерном пространстве открытых и закрытых распределительных устройств, подстанций, выполнения расчетов гибкой ошиновки, выпуска проектной и рабочей документации (чертежей, спецификаций и т. д.).

Model Studio CS ОРУ значительно расширяет возможности платформы AutoCAD, делая работу инженера более комфортной и эффективной.

Программный комплекс позволяет решать широкий круг задач:

• трехмерное проектирование подстанций;
• расчеты в среде проектирования;
• проверка инженерных решений. В процессе конструирования гирлянды изоляторов производится расчет числа изоляторов по длине пути утечки;
• формирование и выпуск проектной и рабочей документации;
• интеграция с Autodesk Navisworks.

В Model Studio CS Открытые распределительные устройства реализован весь необходимый инструментарий для компоновки и выпуска проектной/рабочей документации по открытым распределительным устройствам (ОРУ), закрытым распределительным устройствам (ЗРУ), расчета механической части гибких ошиновок открытых распределительных устройств и вводов воздушных линий электропередач электрических станций и подстанций.

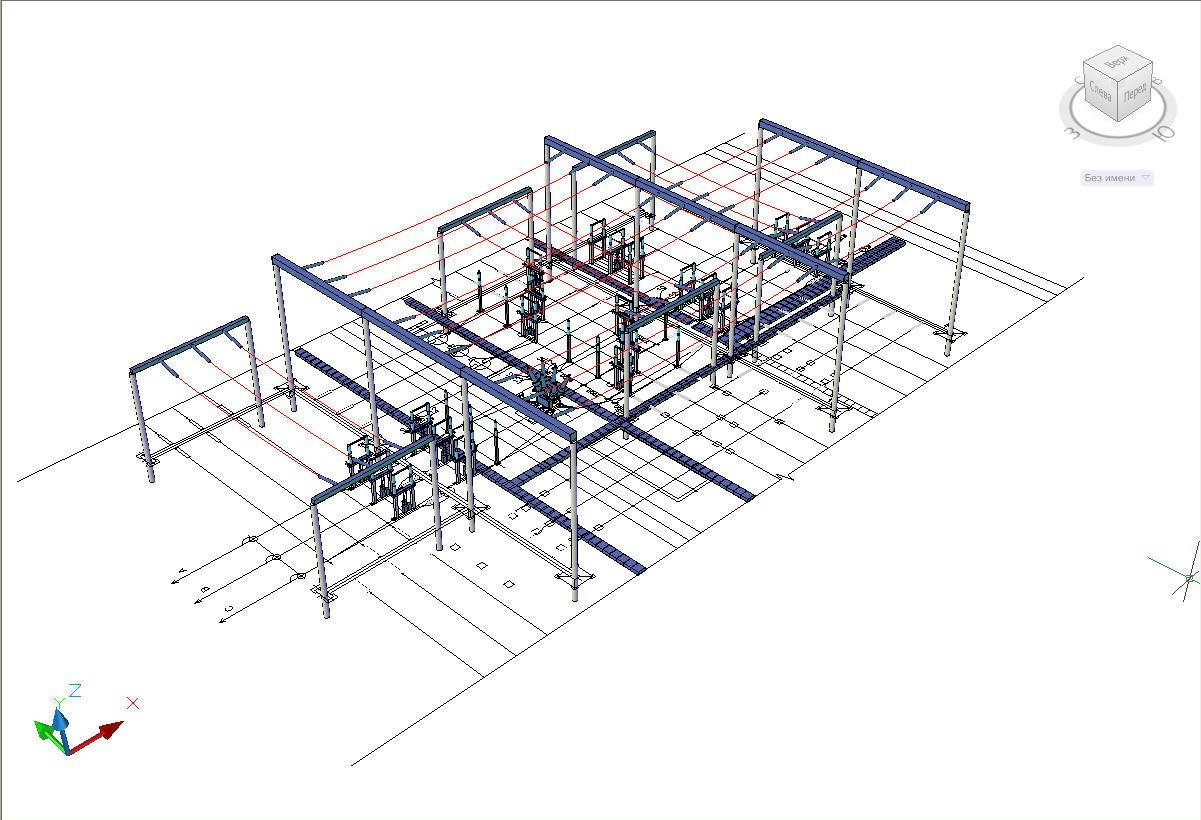

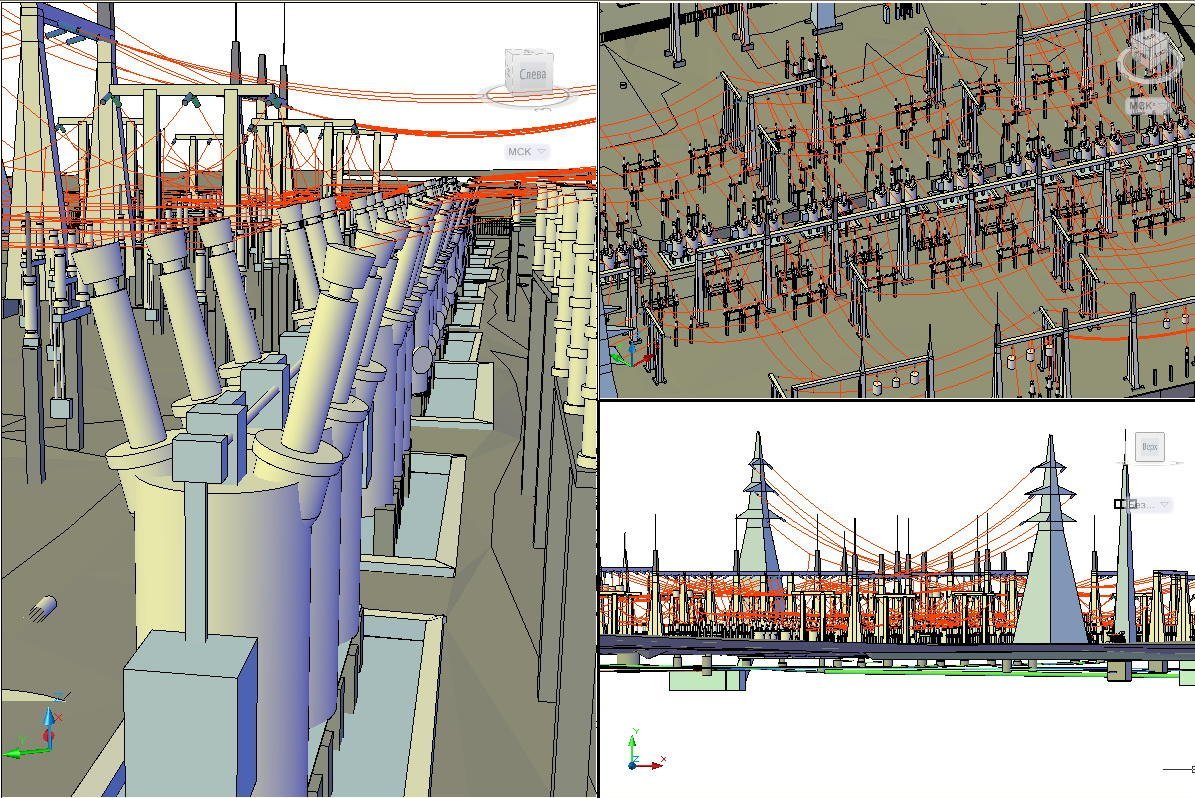

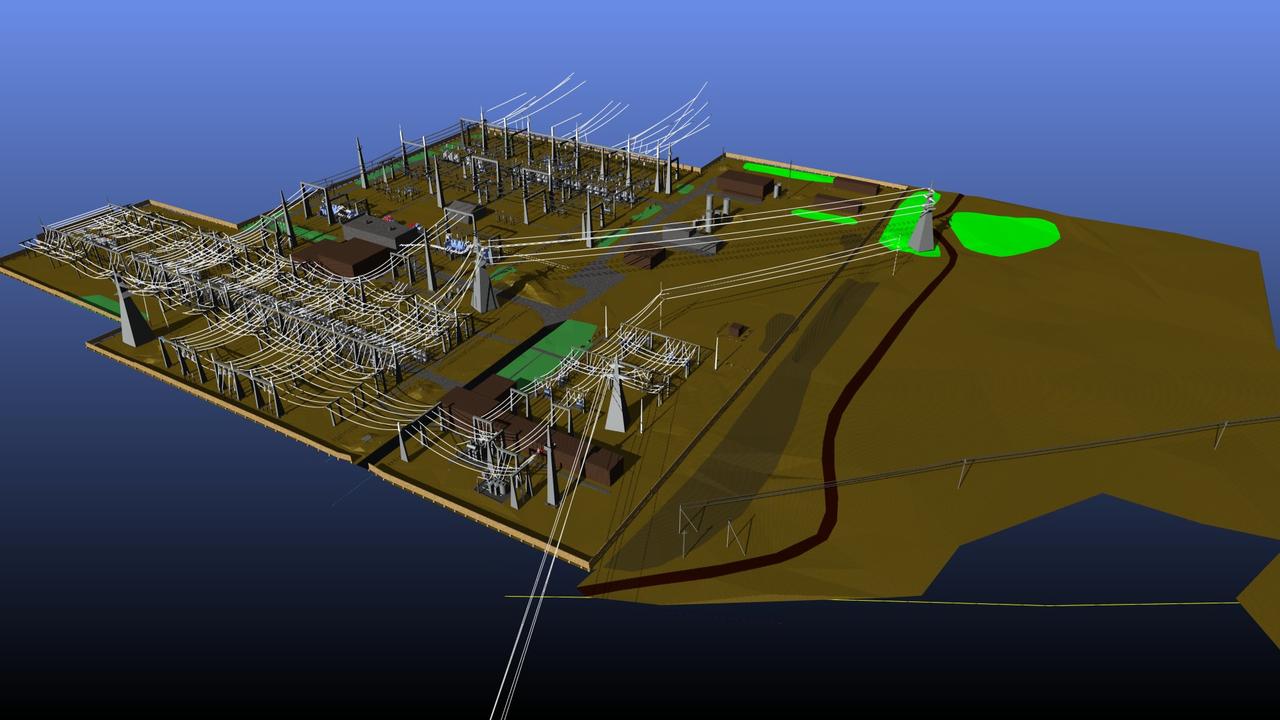

Проектируйте всю модель подстанции в Model Studio CS ОРУ

Model Studio CS ОРУ спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.

Основные возможности

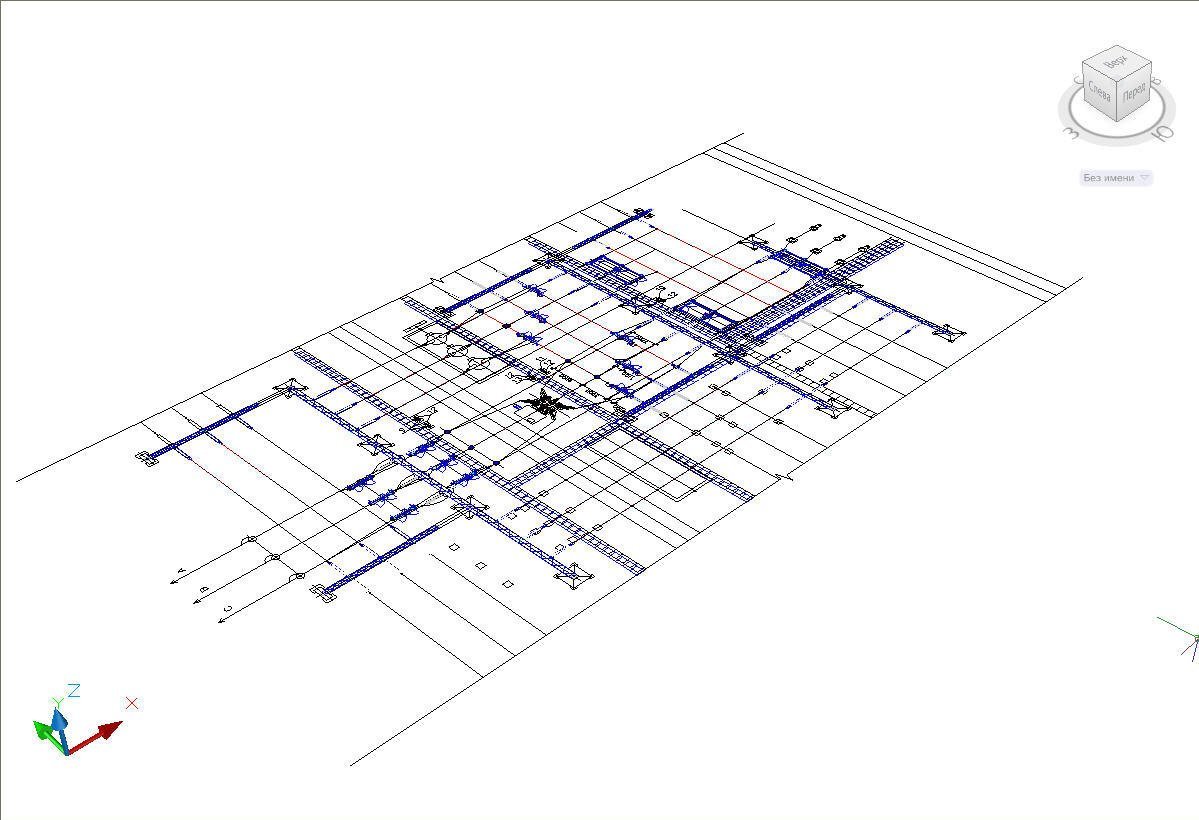

Разработка планов размещения оборудования

Модель, выполненная в Model Studio CS ОРУ, может содержать:

• высоковольтное оборудование;
• гибкую (провода) и жесткую ошиновку;
• шкафы, щиты, пульты;
• порталы, опоры ВЛ;
• строительные и металлоконструкции;
• кабельные конструкции;
• вспомогательные элементы:
• мебель и обстановку (при проектировании ЗРУ, ОПУ);
• озеленение и малые архитектурные формы (при проектировании вне здания).

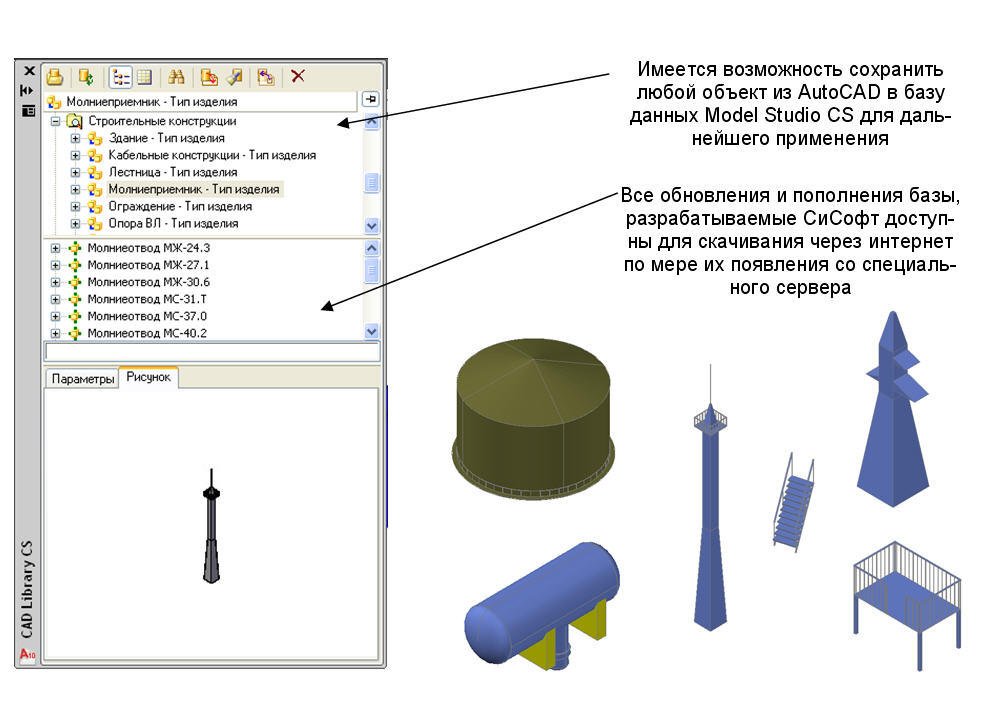

База данных оборудования

База данных оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решений.

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.

База данных работает как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать необходимое или новое оборудование и скопировать его на сервер своей проектной организации.

Расчеты в среде проектирования

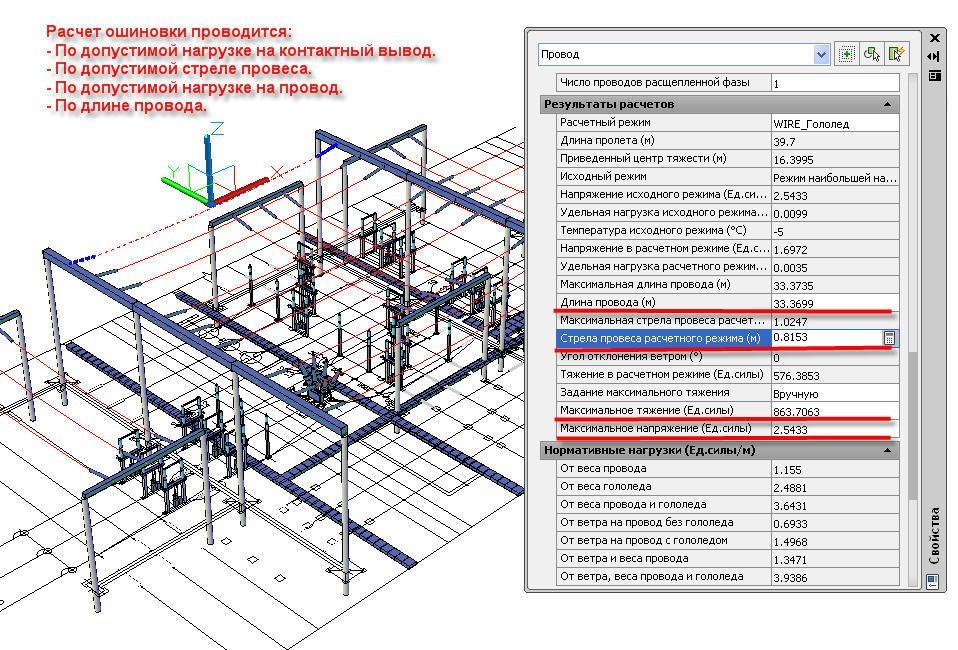

Model Studio CS ОРУ оснащен встроенной подсистемой механического расчета проводов, благодаря которой автоматически рассчитываются длина провода, тяжения, стрелы провеса, а также другие параметры и, как результат, отрисовывается кривая провисания провода. Механический расчет выполняется в соответствии с ПУЭ 7. При расчете учитываются не только свойства провода и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд, другого оборудования и проводов.

Кривая провисания моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета. Подсистема расчета работает в режиме реального времени: непосредственно после отрисовки провода расчет выполняется автоматически. В дальнейшем он обновляется каждый раз с изменением условий (например, при перемещении или изменении высоты портала осуществляются мгновенный перерасчет и перестроение кривых провисания). То же самое происходит и при изменении любых параметров, влияющих на провисание проводов. Важно, что при желании проектировщик может просматривать все расчетные режимы.

Исходя из результатов механического расчета определяются монтажные стрелы и тяжения провода, причем отчет формируется по каждой ячейке открытого распределительного устройства.

Проверка инженерных решений

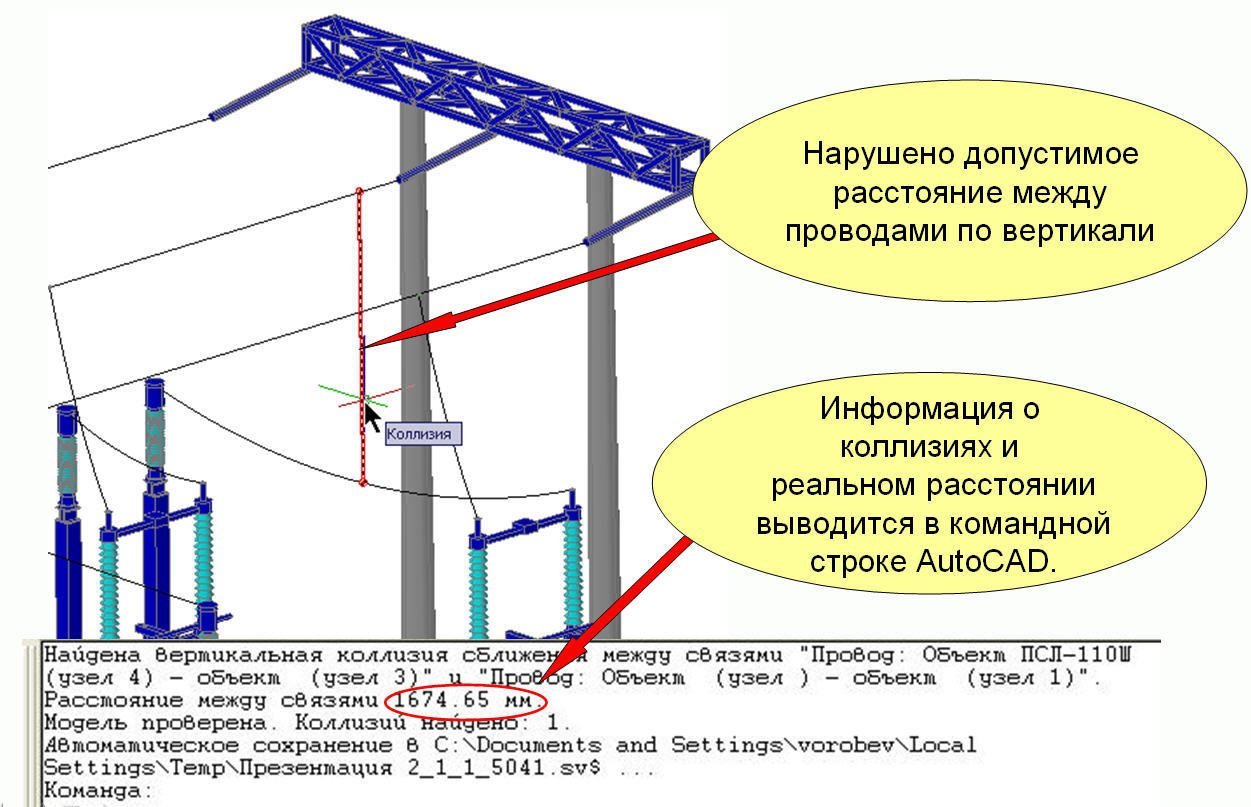

• проверка допустимых расстояний между оборудованием;
• проверка допустимых расстояний между проводами и оборудованием;
• проверка допустимого расстояния между проводами.

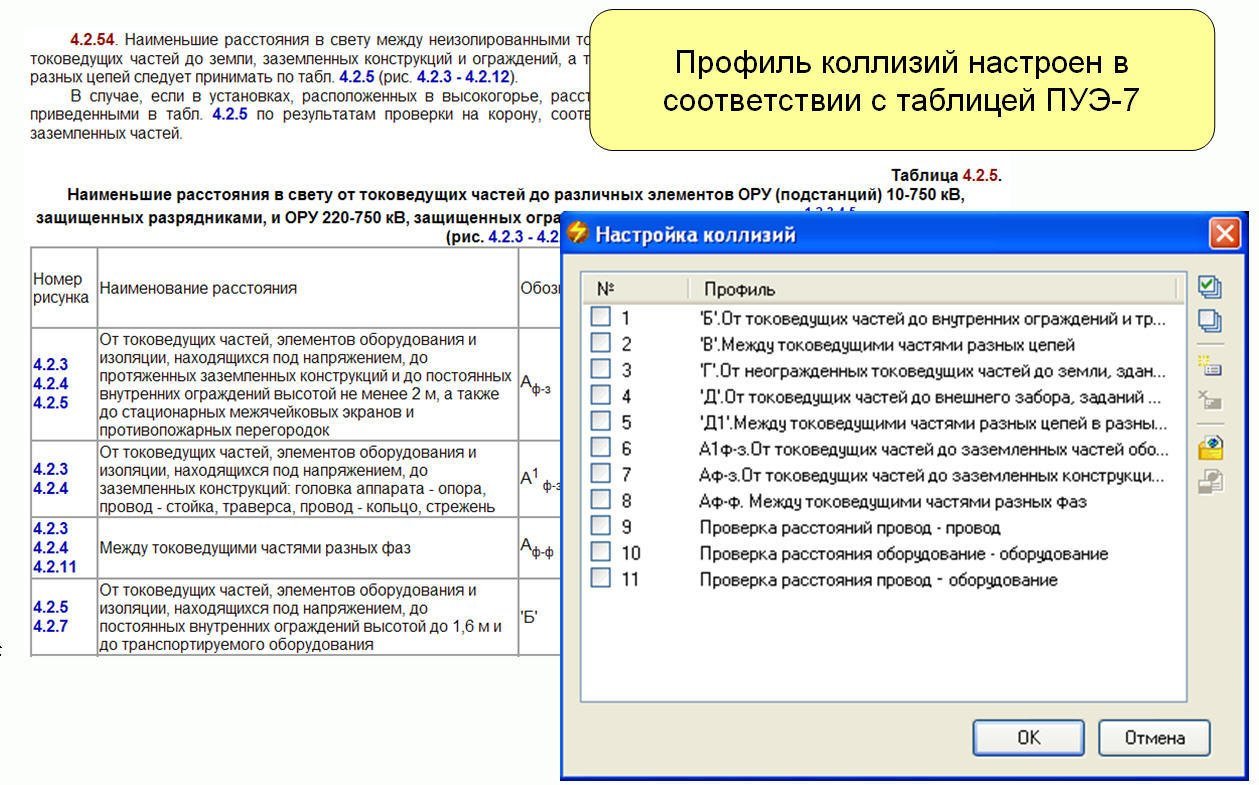

По умолчанию профиль коллизий в Model Studio CS ОРУ настроен в соответствии с таблицей 4.2.54 ПУЭ-7, что позволяет сразу же приступить к работе с ним.

При желании пользователь может самостоятельно проверить коллизии, а также изменить критерии проверки и задать дополнительные правила.

Интерфейс программы настолько понятен, что не требует специального изучения. Пользователям доступен отчет по результатам проверки с полной расшифровкой: между какими элементами возникла та или иная коллизия. Этот отчет можно вывести на печать или сохранить в удобном пользователю формате. В дальнейшем полученный документ может использоваться, например, на совещании, где обсуждаются решения по устранению обнаруженных коллизий.

Наряду с использованием механизмов проверки, реализованных в Model Studio CS ОРУ, возможна и проверка коллизий в программе Navisworks (проверяемая модель должна быть импортирована в эту программу). Navisworks позволяет проверять модели большей размерности, чем можно загрузить в AutoCAD.

Формирование и выпуск рабочей и проектной документации

На основе модели средствами Model Studio CS можно получить высококачественные чертежи и спецификации.

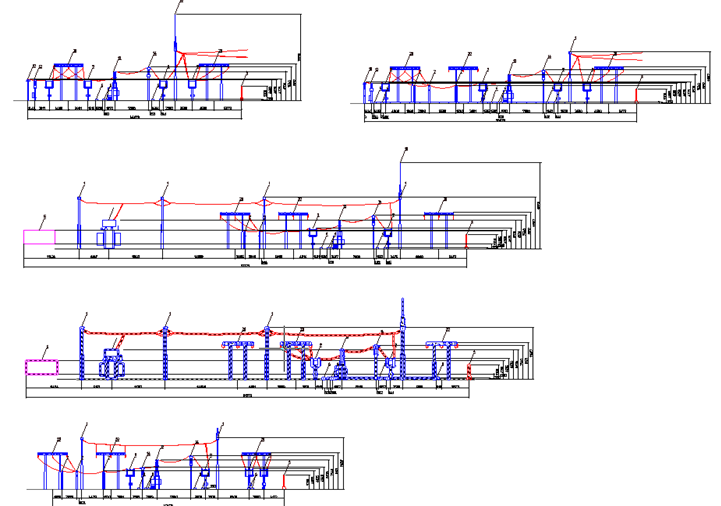

Чертежи

При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который позволяет создавать, хранить, импортировать и экспортировать профили простановки размеров.

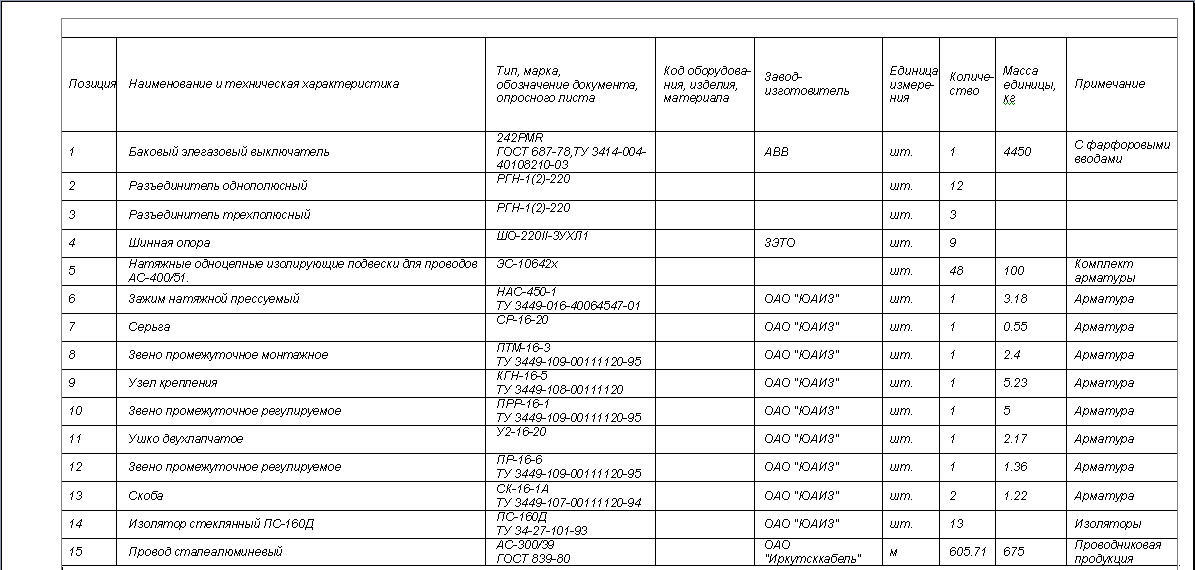

Табличные документы

Для удобства работы с моделью предусмотрен виртуальный спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы).

Комплекс Model Studio CS ОРУ позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, сохраняя их в наиболее востребованных форматах (MS Word, MS Excel, RTF), а также непосредственно на чертеже в AutoCAD (DWG).

Пользователь может самостоятельно добавлять формы табличных документов, а значит адаптировать (с рамками, штампами, эмблемами и т. п.) имеющиеся формы под стандарт своей проектной организации или создавать собственные формы.

Информация о положении, координатах, размерах, параметрах оборудования может быть передана в другие приложения, что позволяет осуществлять комплексный подход к проектированию. Возможность совместной работы с другими САПР (ElectriCS 3D, ElectriCS Storm, ElectriCS Light и т. д.) обеспечивает Model Studio CS ОРУ достойное место в составе комплексных решений для проектирования систем электроснабжения.

Model Studio CS ОРУ позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене: комплекс доступен как проектному институту, так и проектировщику, работающему дома.

Интеграция с Autodesk Navisworks

Для разработчиков сложных проектов, в работе над которыми задействовано множество проектных организаций, а также для строительных и инжиниринговых компаний актуален вопрос объединения результатов проектирования (моделей), полученных средствами программ от разных производителей, в едином информационном трехмерном пространстве. Для этих целей существует достаточное количество программных средств, одним из которых является программный продукт Navisworks (разработчик — компания Autodesk).

Трехмерная модель, выполненная в Model Studio CS ОРУ, легко загружается в среду Autodesk Navisworks, что позволяет использовать функционал Navisworks при объединении различных фрагментов, подготовленных в сторонних программных продуктах, в единую модель.

Объединенная модель может быть проверена на предмет коллизий. Доступна для проверки и эргономика решений: в частности, симуляция хождения человека в полный рост позволяет обнаружить труднодоступные места.

Интеграция Model Studio CS с Navisworks выполнена на самом высоком уровне и обеспечивает передачу не только геометрии, как это делают другие программы, но и атрибутивной информации. Кроме того, специально разработанные алгоритмы Model Studio CS позволяют автоматически сформировать в среде Navisworks иерархическую структуру модели — для удобной навигации и качественного анализа.

Если вы применяете Navisworks, рекомендуем использовать только продукты серии Model Studio CS — именно они позволяют максимально гибко и качественно собрать комплексную модель в среде Autodesk Navisworks.

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS ОРУ может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

На web-сервере доступны пополнения всех стандартных библиотек, а также дополнительные библиотеки не входящие в стандартную поставку:

• Дополниетльное высоковольтное оборудование (Трансформаторы, выключатели, разъединители и пр.)

• Арматура

• Провода, жесткая ошиновка

• Муфты, шинные опоры

• Дополнительные опоры под оборудование

• Порталы ОРУ, опоры ВЛ

• Дополнительные детали крепления

• Дополнительные строительные и металлоконструкции

• Элементы озеленения.


Системные требования

• процессор Intel Pentium IV (минимум);
• монитор 1024×768 True Color (минимум);
• CD-ROM для установки программы;
• видеокарта, поддерживающая стандарты Windows, с аппаратным ускорителем 3D-графики, поддержкой DirectX, 4 Гб (и более) памяти;
• мышь или другие устройства указания, поддерживаемые операционной системой;
• оперативная память — 4 Гб, рекомендуется 8 Гб и более;
• свободное место на жестком диске — 4 Гб, рекомендуется 50 Гб и более.

• операционная система Windows 7 (32 bit, 64 bit), Windows Vista (32 bit, 64 bit), Windows 8 (32 bit, 64 bit). Рекомендуются 64-битные версии;
• Autodesk AutoCAD 2010/2011/2012/2013/2014/2015/2016. Рекомендуются 64-битные версии;
• SQL Server или SQL Server Express не ниже версии 2008;
• Microsoft Internet Explorer;
• менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS).
