Model Studio CS Молниезащита

Описание

Model Studio CS Молниезащита предназначен для расчета и трехмерного интерактивного проектирования молниезащиты зданий, сооружений и открытых территорий. Помимо решения задач молниезащиты, программа позволяет выполнять компоновку всего объекта: в этом приложении доступен весь инструментарий Model Studio CS для трехмерного проектирования.

Расчет и автоматическое построение зон молниезащиты выполняются в соответствии со следующими нормативными документами:

• СО 153−34.21.122−2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных предприятий»;

• РД 34.21.122−87 «Инструкция по устройству молниезащиты зданий и сооружений»;

• СТО Газпром 2−1.11−170−2007 «Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций ОАО «ГАЗПРОМ»;

• РД-91.020.00-КТН-276−07 «Нормы проектирования молниезащиты объектов магистральных нефтепроводов и коммуникаций ОАО «АК «ТРАНСНЕФТЬ» и дочерних акционерных обществ»;

• ДСТУ Б В.2.5−38:2008 «Устройство молниезащиты зданий и сооружений».

Формируемая документация строго соответствует требованиям российских государственных и отраслевых стандартов. Текущая версия комплекса работает в среде AutoCAD 2007 — 2014 и программных средств, в состав которых AutoCAD включен (AutoCAD Architecture, AutoCAD Civil 3D и др.).

Model Studio CS Молниезащита. Проект молниезащиты ОРУ 220/110/35 кВ)

Основные возможности

Для трехмерной компоновки (размещения) оборудования в трехмерном пространстве Model Studio CS Молниезащита предлагает все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе проекта.

Функция быстрого перехода из двумерного представления в трехмерное позволяет выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Стержневой молниеприёмник

Оборудование, размещаемое в модели, может быть стандартным (в этом случае его выбирают из базы данных, поставляемой вместе с программным комплексом) или создаваться непосредственно в программе с помощью имеющихся инструментов.

Model Studio CS может использовать каталоги оборудования, подготовленные его разработчиками, а также модели, выполненные в AutoCAD, nanoCAD, Autodesk Inventor, Solid Works, КОМПАС и других САПР общего назначения (путем сохранения в формат DWG или DXF 3d).

При размещении молниеприемника, взятого из базы данных или созданного с помощью специализированной команды, зона молниезащиты автоматически строится по правилам, сформулированным в нормативных документах.

Молниезащита резервуарного парка

Модель, выполненная в Model Studio CS Молниезащита, может содержать:

• стержневые и тросовые молниеприемники;

• технологическое оборудование;

• трубы, цистерны, резервуары;

• высоковольтное оборудование;

• гибкую (провода) и жесткую ошиновку;

• шкафы, щиты, пульты;

• порталы, опоры ВЛ;

• строительные и металлоконструкции;

• кабельные конструкции;

• вспомогательные элементы: озеленение и малые архитектурные формы (при проектировании вне здания).


База данных оборудования, изделий и материалов

БД оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой: поиск (простой или сопровождающийся предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить всю информацию по нему: марку, название завода-изготовителя, материал, вес, состав и другую полезную информацию, необходимую для принятия решения.

База данных Model Studio CS имеет встроенную систему классификаторов и выборок, помогающих пользователю быстро найти нужные изделия, материалы и оборудование, ознакомиться с их характеристиками, а затем разместить на модели. (рис. 1).

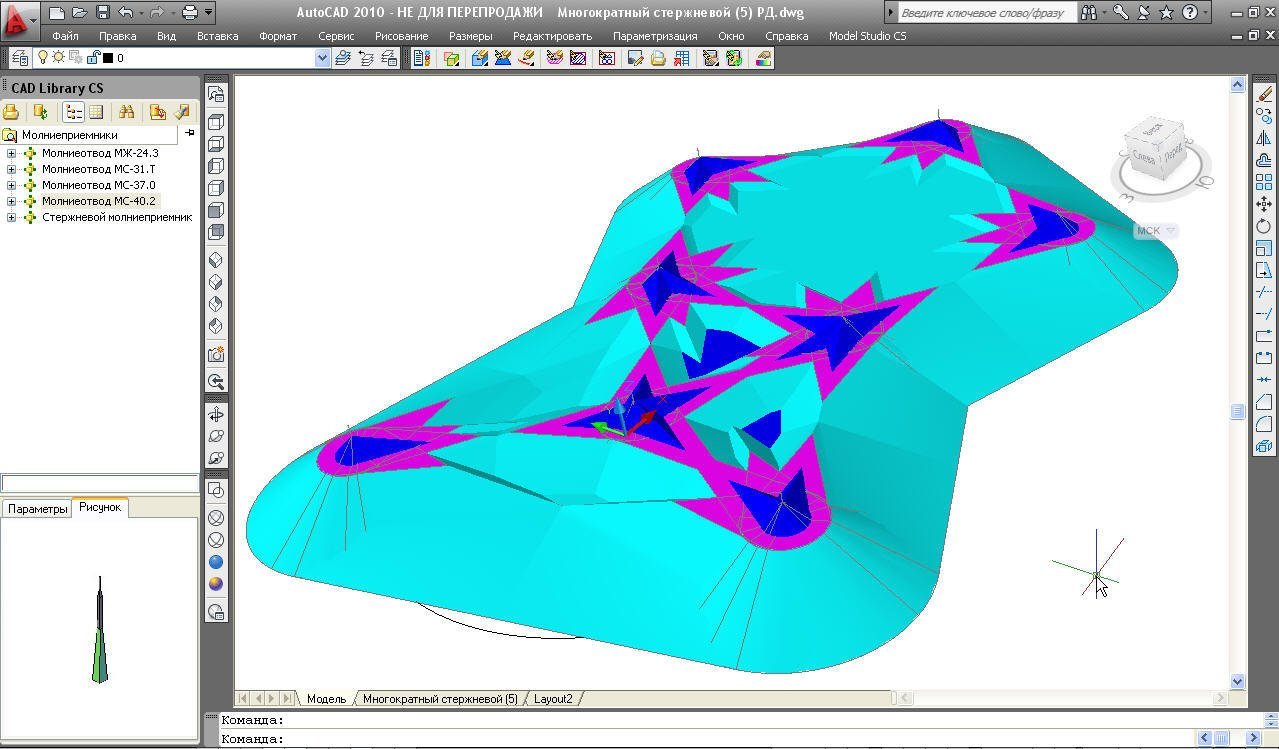

Рис. 1. Доступ к базе данных оборудования, изделий и материалов Model Studio CS Молниезащита осуществляется непосредственно в среде проектирования

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без затруднений сохранять в БД новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать необходимое или новое оборудование и скопировать его на сервер своей проектной организации.

Трехмерное проектирование и расчет молниезащиты

При размещении молниеприемника, взятого из базы данных или созданного с помощью специализированной команды, зона молниезащиты автоматически строится по правилам, сформулированным в нормативных документах. (рис. 2).

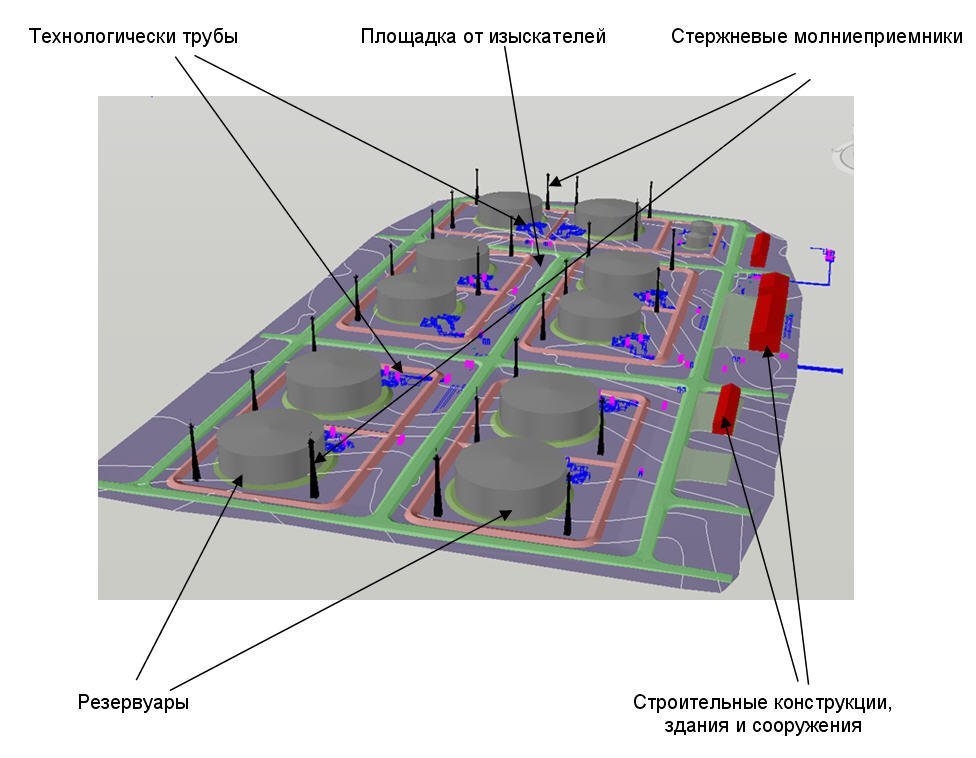

Рис. 2. Молниезащита парка резервуаров

Изменить методику расчета, а значит и автоматически перестроить зону можно на любом этапе – это позволяет за самое короткое время проверить все возможные варианты и выбрать наилучший. При вставке в чертеж второго и последующих стержневых молниеприемников программный комплекс самостоятельно определяет тип взаимодействия между ними, то есть строит зоны для одиночного, двойного или многократного стержневого молниеприемника.

Аналогичное решение применено относительно тросовых молниеприемников: расчет и построение зон производятся для одиночного, двойного или замкнутого тросового молниеприемника. Не забыли разработчики и о расчете стрелы провеса троса, которая рассчитывается в зависимости от механических характеристик выбранного троса и условий грозового режима для конкретной местности. (рис. 3).

Рис. 3. Механический расчет тросового молниеприемника

Выбор зон защиты ведется в строгом соответствии с положениями действующих норм и стандартов, что подтверждено сертификатом соответствия ГОСТ Р № РОСС RU.СП15.Н00231

Поскольку все программы Model Studio CS реализованы на единой платформе, проект защищаемого объекта не обязательно выполнять с нуля. Так, при наличии готового проекта подстанции ОРУ, разработанного в Model Studio CS Открытые распределительные устройства, для закрытия всей подстанции зоной молниезащиты достаточно указать молниеприемники на порталах и при необходимости дополнительно установить отдельно стоящие. (рис. 4, 5).

Рис. 4. Проект ОРУ, реализованный в Model Studio CS Открытые распределительные устройства

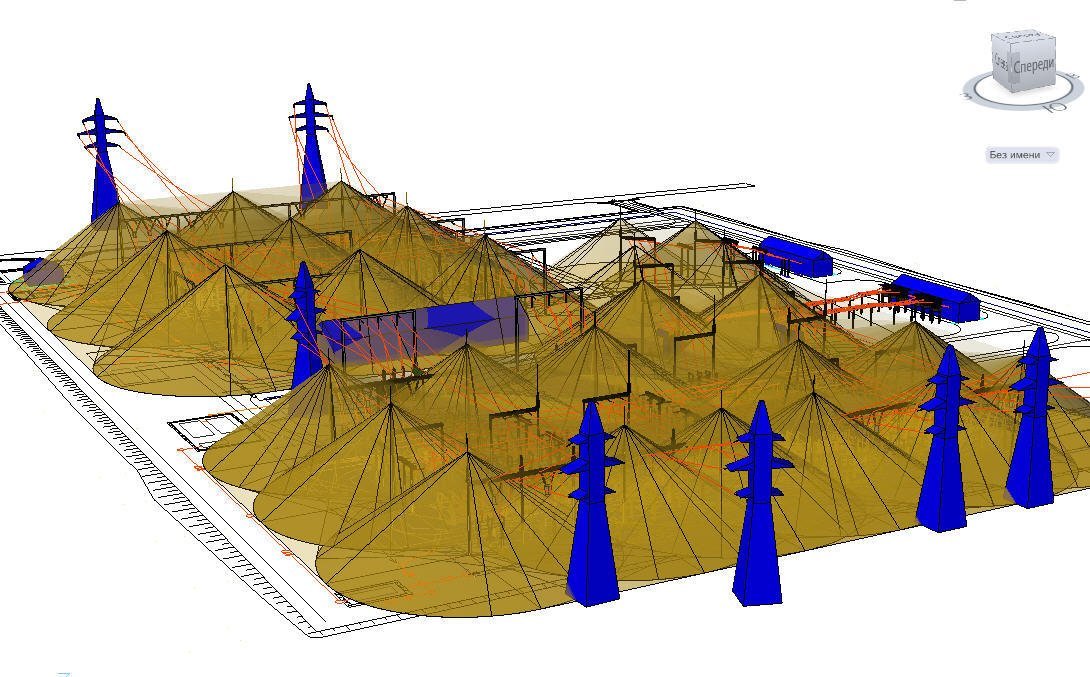

Рис. 5. Молниезащита ОРУ, реализованная в Model Studio CS Молниезащита

Model Studio CS Молниезащита предлагает два режима проектирования: 2D и 3D.

Цель проектирования молниезащиты – с требуемой надежностью защитить объект от прямых ударов молнии. Чтобы проверить и подтвердить соответствие этому требованию, используют горизонтальные сечения зон защиты, выполненные на определенной высоте (чаще используется самое высокое сооружение объекта). Этому важному процессу разработчики уделили особое внимание, постаравшись создать наиболее эргономичный и эффективный инструмент. Во-первых, при проектировании доступна визуализация горизонтального сечения непосредственно на зоне молниезащиты. Например, в режиме 2D отображается контур сечения на заданной высоте (рис. 6), а в режиме 3D – часть зоны защиты ниже заданного уровня.(рис. 7). Такой подход позволяет быстро и точно оценить в интерактивном режиме допустимость созданной конфигурации системы защиты и действенность вносимых изменений. Во-вторых, при необходимости можно получить отдельный чертеж горизонтального сечения зоны защиты на любой заданной высоте. (рис. 8).

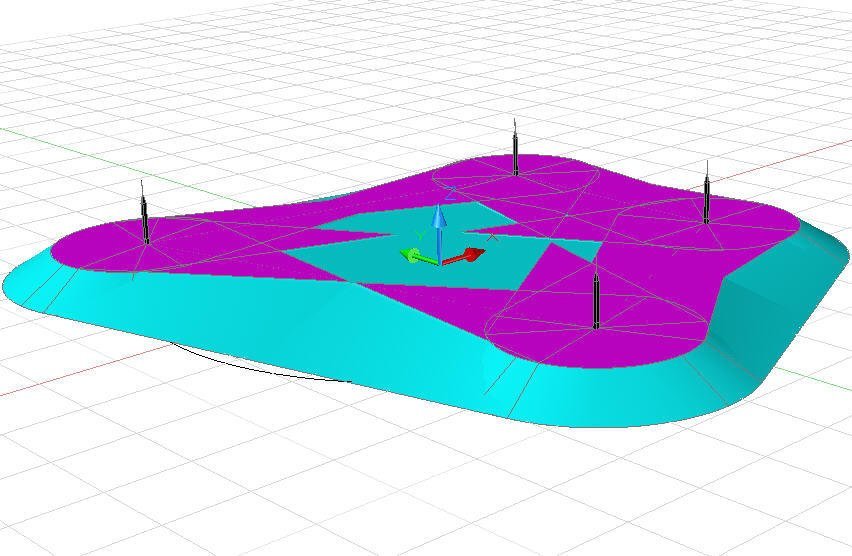

Рис. 6. Контур сечения на заданной высоте в режиме 2D

Рис. 7. Контур сечения на заданной высоте в режиме 3D

Генератор вертикальных сечений зон молниезащиты

Чертежи проекций по соответствующим зонам одиночных, двойных, многократных стержневых, а также одиночных, двойных и замкнутых тросовых молниеотводов формируются в соответствии с выбранными методиками расчета, проставленными размерами и обозначениями (рис. 9). Для выполнения этой операции предусмотрена специальная команда.

Рис. 9. Зона защиты многократного стержневого молниеприемника. Методика РД 34.21.122-87

Спецификации и другие табличные документы

Для удобства работы с моделью предусмотрен виртуальный спецификатор – всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы). (рис. 10).

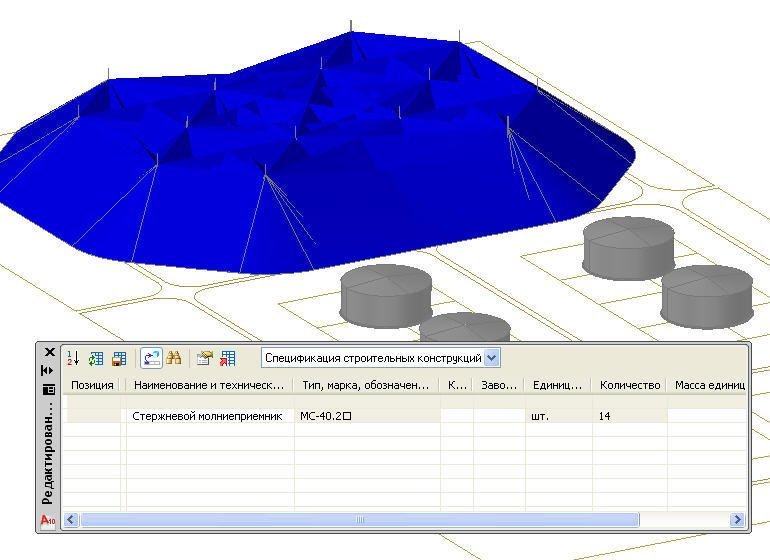

Рис. 10. Спецификация на молниеприемники

Комплекс Model Studio CS Молниезащита позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, сохраняя их в наиболее востребованных форматах (MS Word, MS Excel, RTF), а также непосредственно на чертеже в AutoCAD (DWG).

Табличные документы представляют собой отчеты по результатам расчета различных зон. Сразу после установки программа предоставляет в распоряжение пользователя несколько пакетов таких отчетов, сгруппированных по руководящим документам. При полноценном компоновочном решении могут быть получены спецификации на оборудование молниезащиты.

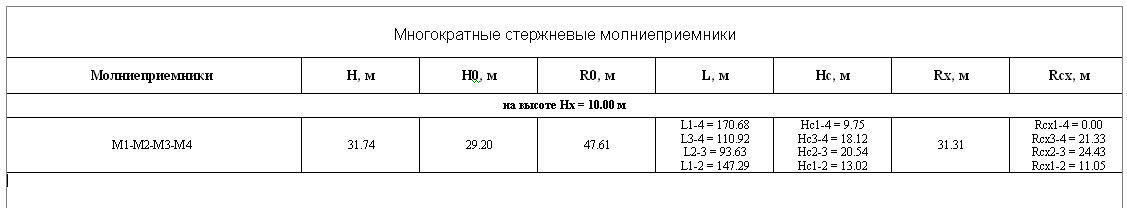

Рис. 11. Результаты расчета в табличном виде

Программный комплекс Model Studio CS Молниезащита позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене, доступной как проектному институту, так и проектировщику, работающему дома
