Полный пакет PADS Professional. PADS Professional – это новый подход к решению задач разработчиков печатных плат, которым требуется широкий набор инструментов по доступной цене. Эта платформа объединяет в себе все самое лучшее из решений «верхнего» и «среднего» уровней: положенная в ее основу мощная технология Mentor Graphics Xpedition сочетается с удобством, экономичностью, простотой освоения и использования. Функциональные возможности PADS Professional могут дополняться по мере усложнения ваших проектов. Это позволит вам создавать новые продукты с использованием последних достижений в электронике и приборостроении, учитывая совершенствование технологий производства.

Особенности и преимущества

• Доступное решение для разработки сложных плат и оптимизации трассировки ПЛИС

• Полный, интегрированный маршрут проектирования для индивидуальной и групповой разработки оборудования

• Дополнительные возможности проектирования, включая анализ целостности сигналов и питания, тепловой анализ, DFM и 3D-моделирование

• Легкость в установке, изучении и работе для новичков и опытных пользователей

• Управляемый ограничениями, итеративный метод проектирования топологии в полном соответствии со схемой

• Масштабируемость по мере роста сложности проектов

• Низкие инфраструктурные затраты

• Снижение времени проектирования за счет высокой интеграции схемы, ограничений, средств анализа и топологии

• Снижение итераций перепроектирования и экономия времени за счет итеративного подхода

• Быстрое и эффективное повторное использование фрагментов схем и топологии

• Методология «сверху вниз» для иерархической компоновки и размещения компонентов

• Невероятная продуктивность при трассировке за счет технологии штриховой трассировки (Sketch Routing)

• Встроенная среда 3D-проектирования с возможностями размещения, трассировки и двусторонним интерфейсом с САПР механики (MCAD)

PADS Product Creation Platform VS Altium Designer 17 - сравнение.

Только PADS может предоставить инженерам и небольшим группам разработчиков РЭУ унифицированную платформу для создания качественного и высокотехнологичного продукта, оптимизированную для:

• подбора компонентной базы

• обеспечения целостности сигнала и питания

• расчета систем охлаждения электроники, в том числе активных

• компоновки печатных плат

• соответствия стандартам производства.

PADS обладает уникальными возможностями для помощи инженерам, которые разрабатывают современные электронные продукты и помогает преодолеть проблемы, с которыми они ежедневно сталкиваются, проводя моделирование и анализ своих проектов, предлагая для этого единый маршрут разработки и верификации.

PADS решает проблемы, которые другие инструменты не могут

Ни один из конкурентов не может приблизиться к тому, чтобы предложить уровень возможностей анализа и проверки, которые мы предлагаем в PADS VX.2:

• PADS HyperLynx® DC Drop

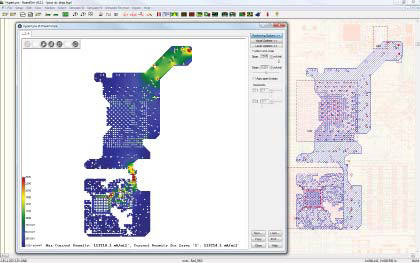

• Разрешит вопросы целостности питания (PDN) и быстро идентифицирует зоны на ПП с набольшей плотностью тока и падением напряжения в полигонах питания.

• PADS HyperLynx DDR

• Быстрое определение и решение проблем целостности сигнала и синхронизации по таймингам, характерных для проектов, с использованием DDRx, в простой и интуитивно понятной для использования среде.

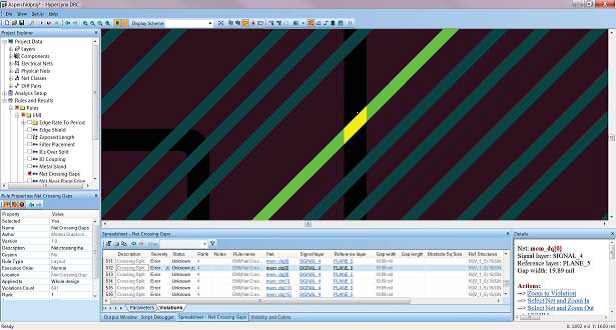

• Выявление сложных нарушений электрических правил для проблем, связанных с SI или EMI, которые влияют на работоспособность и производительность вашего устройства

• Инновационный анализ на основе правил выявляет общие проблемы, которые традиционные подходы, основанные только на моделировании, не могут идентифицировать

• PADS FloTHERM® XT

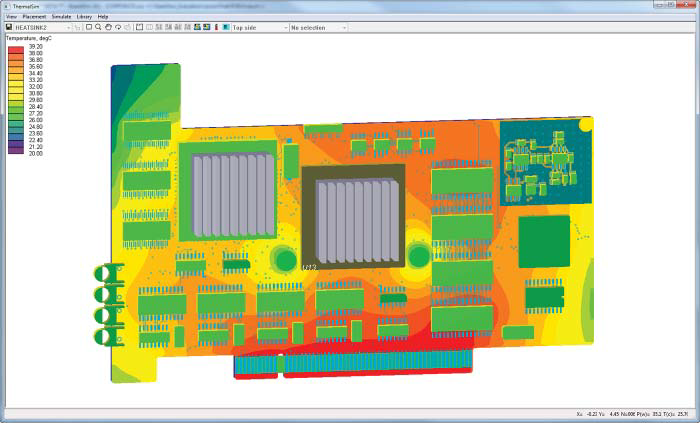

• Этот инструмент исследует тепловые эффекты и процессы, протекающие на вашей ПП и в полной сборке вместе с корпусом.

• Помогает эффективно построить и рассчитать активные системы охлаждения

• PADS AMS Design Suite

• Полный набор средств для анализа и моделирования схемных проектов, с использованием смешанной технологии (цифро-аналоговое моделирование)

• Возможность проведения моделирования и анализа в облачном сервисе для виртуального прототипирования устройства.

AD 17

Теперь давайте рассмотрим возможности AD 17

Трассировка

ACTIVEROUTE

• Подобие Sketch Router

• Возможность работы с несколькими слоями

• Нет поддержки трассировки в соответствие с высокоскоростными ограничениями

PADS

AutoActive, интерактивная трассировка? Мы были первыми на рынке с этой технологией. Sketch Router был выпущен и одобрен пользователями, больше чем 2 года назад. Sketch Router быстро выполнит трассировку, а инструмент Tune обеспечит соблюдение всех высокоскоростных правил.

Сглаживание проводников

• Чистка и вырывание трасс в режиме пост-процессинга

PADS

В наличии у PADS правила (например, правила подключения к контактной площадке), обеспечивающие чистую и технологичную трассировку.

PADS AutoRouter также имеет оптимизационный подход, который сглаживает ненужные сгибы и сегменты на всех выбранных участках трассы и гарантирует, что все правила входа проводника в контактную площадку будут соблюдены.

PADS Professional также имеет функцию "Gloss" (F11) для интерактивного сглаживания проводников.

Динамическое выделение

• Выделение при помощи лассо позволяет пользователю создавать область выделения свободной формы для выбора компонентов или трасс/переходных отверстии

• Обновления выделения (все объекты в области выбора или все, что связано с этой областью)

PADS

В PADS предусмотрены обширные возможности фильтрации и выделения объектов.

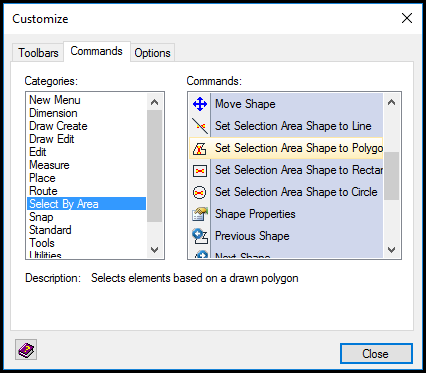

PADS Professional также имеет инструмент “Select by Area”, где вы можете использовать опцию " Set Selection Shape by Polygon”:

Повышение эффективности проектирования

Динамическое обновление (перезаливка) полигонов меди

• Улучшения возможностей для изменения формы и создания медных областей

PADS

В AD 17 нет возможностей динамическая заливки меди, как мы знаем, все возможности ориентированы только на улучшение возможностей редактирования полигонов

PADS Professional в свою очередь имеет возможности отрисовки и работы с полигонами, которые значительно превосходят AD17, включая булевы операции (сложение / вычитание полигонов), масштабирование, несколько стилей линий, обрезку/удлинение.

Редактирование полигонов поддерживает полное динамическое обновление в реальном времени, так что все зазоры автоматически соблюдаются при изменении формы полигонов.

Обратная сверловка (Backdrilling)

• AD умеет определять ПО, которым нужна обратная сверловка и может автоматически сформировать отчет и данные для производства.

PADS

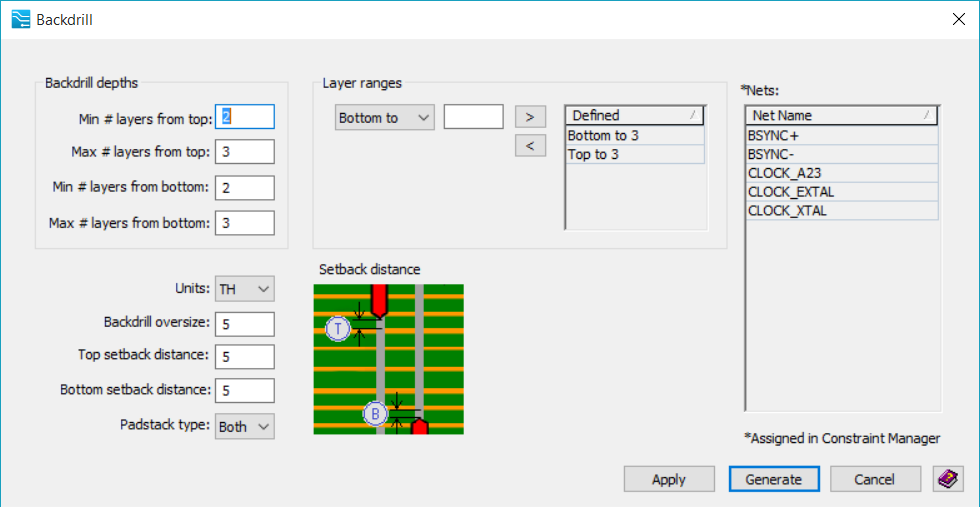

Инструмент Backdrilling в PADS Professional поддерживает все, что и Altium Designer 17 и помимо этого умеет еще много чего:

• глубина обратного сверления,

• диапазоны слоев

• oversize (превышение диаметра сверловки)

• верхние и нижние границы высверливания

Перекрёстное выделение объектов

• Возможность перекрёстного выделения между схемой и топологией

PADS

Действительно ли это новая функциональная возможность?) В PADS это работает уже в течение многих лет, включая возможность “последовательного размещения”.

PADS Professional помимо всего прочего имеет инструменты Placement Explorer и Net Explorer с определяемыми пользователем параметрами для настройки того, как и каким образом компоненты и/или сигналы отображаются и выделяются.

Эта среда обеспечивает простую в использовании иерархическую организацию компоновки проекта, позволяющую определять и размещать иерархические группы компонентов (так называемые пузырьки) (Подробнее)

Параметры компонентов на плате

• Расширенные параметры для использования в языке запросов.

• Автоматическая трансляция параметров компонента из схемы в компоновку печатной платы.

PADS

Фильтр запросов Altium трудно использовать; это почти язык программирования. Фильтры выделения и команды поиска в PADS гораздо проще в использовании. Кроме того, путем поиска и размещения деталей с использованием параметрических свойств из Центральной библиотеки в интегрированном потоке DX Databook, гарантирует, что вы размещаете только проверенные и доступные компоненты, то есть компоненты, которые связаны непосредственно с вашими корпоративными базами данных.

Чертежи

• Некоторые обновления новой функциональности Draftsman.

• Динамическое обновление чертежа при изменении дизайна; быстрая простановка размеров

У PADS Professional есть в наличий Drawing Editor для создания монтажи и габаритных чертежей.

Drawing Editor поддерживает шаблоны и автоматическое создание чертежей для определения и указания количества создаваемых листов. Он также включает специфическую автоматизацию размещения посадочных мест и чертежа для автоматического размещения компонентов (примечания ASCII, таблица сверловки, таблица вариантов исполнения проекта и определение имен и свойств/значений функциональных блоков)

Поддержка ассоциативных, ординатных и геометрических (GD&T) форматов размерностей. Размеры также могут быть изменены после размещения. Платы и панели, размещенные в чертеже, также связаны с исходными проектными данными, так что при изменении проектных данных чертежи будут динамически обновляться в соответствии с последним состоянием проекта.

Заключение

В то время как Altium продолжает постепенно улучшать и улучшать Altium Designer, выпуск AD17 обеспечивает неплохую функциональность, которая была уже доступна в течение долгого времени в PADS.

До сегодняшнего дня ваш выбор инструмента для проектирования печатных плат фактически был поиском компромисса. Корпоративные решения тяжелого класса для проектирования плат высокой сложности влекут неоправданные расходы и связанные с этим проблемы, такие как удобство использования и стоимость владения. Настольные решения дешевле и проще в использовании, но их производительность значительно снижается при увеличении сложности проекта. PADS Professional предоставляет необходимые инструменты для решения тех задач, которые стоят перед вами.

• Существуют сложности при работе в жестком графике выпуска проектов?

• Текущие инструменты не справляются со сложными проектами?

• Инструменты проектирования не идут наравне с новейшими технологиями печатных плат?

• Конкуренты опережают вас на рынке?

• Тратите слишком много времени на доработку проекта перед его выпуском?

Решение – PADS Professional. Оно сочетает в себе лучшее – мощь технологии Mentor Graphics Xpedition в сочетании с удобством перехода, простотой освоения и использования и доступностью. PADS Professional предоставляет мощные инструменты для решения ваших задач.

Особенности и преимущества

• Доступное решение для проектирования сложных систем на печатных платах и ПЛИС.

• Интегрированное в одном продукте решение всего цикла проектирования для проектировщиков или рабочих групп.

• Меньшее количество итераций благодаря виртуальному прототипированию, включающему проверку целостности сигнала, целостности питания, технологичности, температурный анализ, 3D-валидацию.

• Легкость внедрения, изучения и работы как при эпизодическом, так и постоянном использовании.

• Создание конструкции, управляемой ограничениями.

• Масштабируемость.

• Низкие расходы на инфраструктуру.

• Сокращение времени проектирования благодаря интеграции задания, ограничения, анализа и топологии.

• Быстрое и эффективное повторное использование проектов.

• Иерархический подход сверху вниз для простановки и проектирования.

• Значительное повышение производительности трассировки с эскизной разводкой.

• Встроенное 3D-проектирование для расстановки, трассировки, взаимодействия с механическими САПР.

Использование технологии Xpedition

PADS Professional основан на той же технологии, которая используется для проектирования самых сложных печатных плат в мире. Для инженеров-проектировщиков, работающих независимо или в малых рабочих группах, PADS Professional будет идеальным решением. Все, что необходимо для проектирования сложных печатных плат в тесно интегрированном процессе:

• иерархические схемы и создание проекта на основе таблиц с «умным» выбором и проверкой компонентов;

• управление логическими и физическими вариантами;

• передовая интеграция с ПЛИС с помощью нейтральной среды разработки от поставщика;

• оптимизация ввода/вывода ПЛИС для уменьшения длины сигнала, количества слоев и затратных итераций;

• унифицированное определение и управление ограничениями на протяжении процесса проектирования;

• простое повторное использование схем, ограничений и топологии;

• электронное утверждение на основе проверки правил проекта всей платы и анализа целостности сигнала/питания;

• температурный анализ на уровне сборки;

• лучшие в классе особенности разработки топологии плат:

• единая среда разработки топологии,

• подход проверки по конструкции для размещения, проектирования и трассировки,

• самая мощная в отрасли интерактивная среда трассировки для больших шин, одиночных цепей и дифференциальных пар,

• инновационная эскизная трассировка,

• передовые инструменты изготовления, включающие в себя межсоединения высокой плотности (HDI), радиочастоты, гибкие цепи и встроенные компоненты;

• управление информацией и библиотекой компонентов;

• начальная библиотека с более чем 11 тыс. артикулами, совместимыми с IPC-7351B;

• SPICE-симуляция аналогового/смешанного сигнала;

• вывод документации и данных для производства;

• управление архивами проекта и просмотр проектов.

 Масштабируемость

Возможности PADS Professional можно расширять с ростом ваших потребностей в проектировании. При возрастании требований к технологиям и сложности проектов можно добавить к общему процессу дополнительные функции, чтобы обеспечить выпуск инновационных изделий, а также высокую скорость и технологические инновации.

Функциональность дополнительных продуктов предоставляет возможности, ранее недоступные отдельным инженерам-проектировщикам или малым рабочим группам, при этом оставаясь доступными и масштабируемыми.

Технологии Xpedition позволяют PADS Professional обновить до Xpedition Enterprise, которая является флагманским решением Mentor Graphics для больших распределенных команд, нуждающихся в расширяемой библиотеке и управлении проектными данными в среде совместного проектирования.

Проектирование без компромиссов

Благодаря PADS Professional ваши инструменты не ограничивают возможность проектирования. В отличие от других систем, которые продвигают решения «по разумной цене», PADS Professional предлагает законченное решение с «живой» динамической технологией.

Интегрированное 3D-проектирование обеспечивает визуализацию и взаимодействие с механическими САПР.

Управление библиотекой и информацией о компонентах

PADS Professional содержит интегрированную библиотеку работоспособных компонентов, обеспечивающую синхронность символа и посадочного места, если компонент однажды определен. Такой подход устраняет большинство итераций, в основном встречающихся в решениях на основе списков цепей.

В чем ценность библиотеки компонентов, если вы не можете найти нужный компонент? В PADS Professional это не проблема, поскольку данные о каждом компоненте включены в простую в использовании систему запросов и проверки, которая обрабатывает информацию о компонентах из источников по вашему выбору.

У отдельных инженеров и малых рабочих групп часто нет времени или ресурсов на разработку корпоративной библиотеки, которая включала бы в себя стандарты предприятия и отрасли. PADS Professional предоставляет проверенную на практике начальную библиотеку, которая несколько лет разрабатывалась в среде проектирования печатных плат. В эту библиотеку входят символы обозначений и посадочные места, которые позволяют вам немедленно начать проектирование. Вам не нужно тратить драгоценное время для поиска документации от производителей и построения собственной библиотеки с нуля.

Начальная библиотека включает в себя свыше 11 тыс. артикулов актуальных производителей, в том числе широкий выбор типов компонентов, характеризуется хорошей структурированностью для простой навигации и содержит описание стандартов, совместимых с IPC-7351B.

Управление архивами проектов

Инженерам необходимо прорабатывать множество сценариев «что-если» на протяжении всего цикла проектирования. Проблема заключается в том, чтобы отследить их все – одна только договоренность об именовании файлов здесь не поможет. PADS Professional включает в себя интуитивно понятный менеджер архивов, позволяющий инженерам создавать и восстанавливать архивы проектов, просматривать и сравнивать различные архивы и создавать пользовательские отчеты.

Определение проекта

PADS Professional позволяет вводить цифровые, аналоговые/смешанные сигналы и радиочастотные цепи на основе схемы или таблицы. Неограниченная иерархия обеспечивает вам возможность организовать свой проект и упростить его повторное использование. Если вы используете иерархию, вам будут необходимы мощные инструменты поиска и редактирования.

Вариативное проектирование позволит вам повторно применять одну схему для многих вариантов вашего проекта, что распространяется также и на топологию.

Навигация по проекту интуитивно понятна, поскольку встроенный обозреватель информации о компонентах позволяет легко найти и определить детали на вашей схеме. Проверка правил позволяет избежать ошибок еще до начала проектирования топологии, что повышает качество ваших проектов. Тесная интеграция, включающая в себя двунаправленный выбор, синхронизирует схему, ограничения и топологию в режиме реального времени, позволяя вам управлять и отслеживать изменения в процессе проектирования.

 Внедрение ПЛИС

С тех пор, как ПЛИС стали частью таких систем, как системы на кристалле (СнК) и интегральных схем специального назначения (ASIC), инженерам необходимо осваивать передовые процессы внедрения ПЛИС. Внедрение является критической частью интегрированной, независимой от поставщика ПЛИС среды. Благодаря высокому качеству работы и удовлетворению специфичных для отрасли требований PADS Professional предлагает прорывные преимущества использования ПЛИС. Процесс внедрения поддерживает множество применений: от коммерческих систем передачи данных и коммуникации до оборонных и аэрокосмических систем, где требования к безопасности чрезвычайно высоки и предусматривают не только производительность, но и специфические условия, такие как энергетическая эффективность.

Внедрение ПЛИС значительно упрощается с PADS Professional.

Поскольку все больше ПЛИС разрабатывается с учетом низкого потребления энергии, вам необходимо не только тщательно выбрать наиболее энергоэффективные устройства, но и убедиться, что их внедрение максимально расширит возможности проекта. Для разработки малых быстродействующих проектов, уже начиная от ввода проекта и компиляции, PADS Professional обеспечивает передовую технологию работы с языком HDL для его интерпретации и оптимизации до целевой архитектуры ПЛИС. Кроме того, полностью учитываются особенности и преимущества определенной архитектуры ПЛИС для успешной реализации проекта.

Оптимизация входов/выходов ПЛИC

Современные ПЛИС – очень мощные устройства с большим количеством выводов, рядом стандартов ввода/вывода и высокоскоростными возможностями. Кроме того, передовая внедренная логика в ПЛИС очень часто требует, чтобы сотни логических сигналов были переведены в физические. Задача проектировщиков – объединить миры HDL и электричества.

Скорость автоматизированного процесса создания символов ПЛИС обычно до 30 раз превышает быстроту традиционного ручного. При этом используется итеративное присвоение входов/выходов на основе правил с помощью библиотеки устройств ПЛИС от поставщика, включающую в себя ранний доступ к еще не выпущенным устройствам.

Таким образом, PADS Professional полностью поддерживает интеграцию ПЛИС на плате, что сокращает расходы и сроки вывода изделий на рынок благодаря уменьшению числа слоев, а также итераций и времени цикла проектирования.

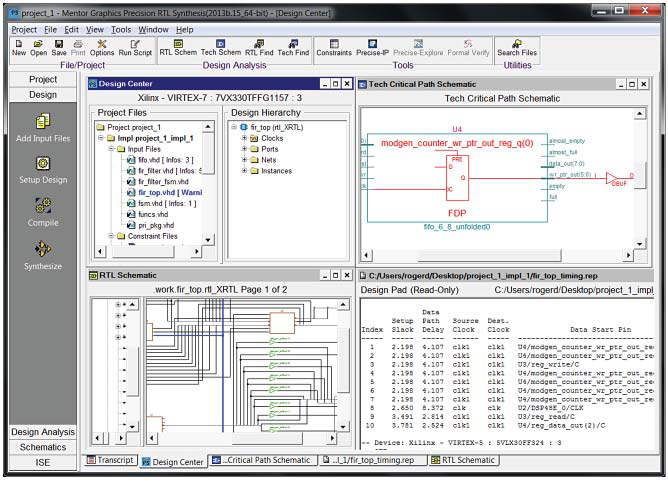

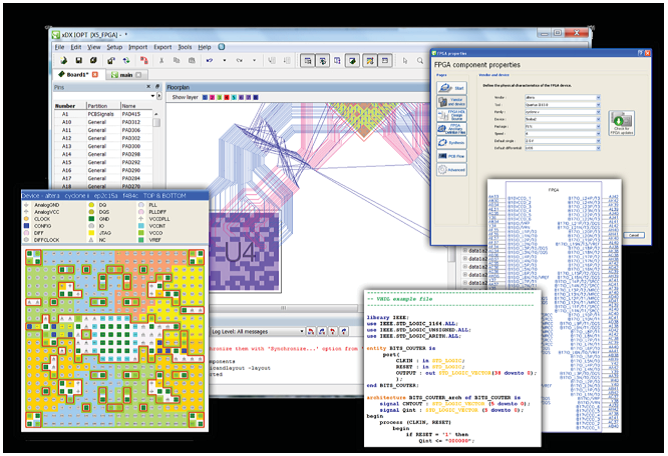

PADS Professional объединяет проектирование ПЛИС на основе HDL и проектирование печатных плат для быстрого и безошибочного двустороннего обмена информацией

Электронная проверка

PADS Professional включает в себя инструменты для мощной и быстрой проверки правил. Можно проверить такие сложные правила, которые нельзя просто просимулировать, например, правила для электромагнитных помех и электромагнитной совместимости. Благодаря проверке правил таких элементов, как пересечение проводников, экранирование, проверка переходных отверстий, вы можете легко и быстро определять те места на печатной плате, которые могут вызвать проблемы с электромагнитными помехами и электромагнитной совместимостью, целостностью сигнала и питания.

Проверку правил проекта можно выполнить для электромагнитных помех/электромагнитной совместимости на плате, а также для целостности сигнала и питания. Возможность тщательной настройки позволяет пользователям создавать правила для любой проверки.

Сочетание проверки правил проекта для всей платы с передовым анализом целостности сигнала/питания обеспечивает быстрое и точное достижение электрической проверки.

Управление ограничениями

С повышением сложности печатных плат и плотности компоновки увеличивается доля проектов, которые должны удовлетворять строгим нормативным требованиям. Ручное документирование, передача и осмысление проектных правил часто вызывают задержки в цикле разработки изделия и увеличивает расходы. Менеджер ограничений предлагает полностью интегрированную методологию, которая позволяет снизить расходы и сократить сроки вывода на рынок благодаря автоматизации взаимодействий по проверке правил и устранению необходимости создания прототипов плат и произведения итераций проектирования. Менеджер ограничений обеспечивает проектировщику прямой контроль над топологией платы.

Менеджер ограничений поддерживает двусторонний выбор, подсветку и выделение ограничений в таблице, на схеме или в топологии платы. Любая цепь доступна для анализа на целостность сигнала перед проектированием топологии по шаблону, который можно использовать в менеджере ограничений.

При значительном увеличении числа и сложности ограничений менеджер ограничений – это легкий, простой в освоении, контекстно-зависимый инструмент для редактирования ограничений в среде схемы или топологии.

Аналоговый анализ

PADS Professional включает в себя среду симуляции аналогового/смешанного сигнала на уровне платы, интегрированную с редактором схемы. Использование главным образом схемы для управления как симуляцией, так и проектом платы, устраняет необходимость проведения затратного и подверженного ошибкам повторного ввода данных схемы, что значительно сокращает общий цикл проектирования.

Температурный анализ

PADS Professional включает в себя температурный анализ, который позволяет инженерам проанализировать температурные проблемы на уровне платы, с размещенными деталями, частично или полностью разведенной. Температурные профили, градиенты, изотермические диаграммы обеспечат решение задач перегрева платы или компонентов на ранней стадии процесса проектирования.

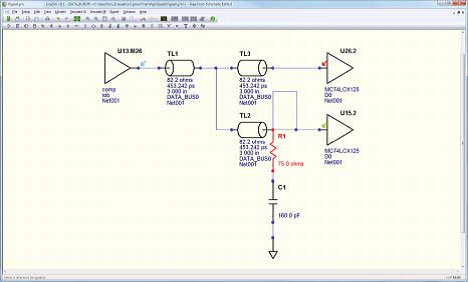

Анализ целостности сигнала

PADS Professional предоставляет мощные и простые в использовании инструменты проверки целостности сигнала, в том числе проверку DDRx. Благодаря возможностям предтопологического анализа для определения ограничений стека и трассировки для проверки разведенной платы на удовлетворение проектных требований PADS Professional предлагает функциональную среду для проверки целостности сигнала, основанной на известной технологии HyperLinx.

Среда анализа тесно интегрирована с редактором схем и топологии, что упрощает анализ целостности сигнала.

Анализ целостности питания

Среда анализа целостности питания проста в установке и использовании, что позволяет получать результаты симуляции без необходимости многонедельного обучения. Вы можете обнаружить проблемы распределения питания на ранних стадиях проектирования, даже перед трассировкой. Кроме того, имеется возможность найти проблемы падения напряжения в вашем проекте, которые сложно обнаружить при лабораторных испытаниях, и исследовать возможные решения с простой проработкой сценариев «что-если». По завершении проектирования топологии вы можете проверить результат на предмет выполнения основных требований. Это очень поможет вам сократить число физических прототипов и выйти на рынок быстрее и с более надежными изделиями.

Встроенный температурный анализ позволяет инженерам обнаружить потенциальные тепловые проблемы без дорогостоящего изготовления прототипов

Проектирование топологии печатных плат

Сердцем PADS Professional является самая мощная в отрасли технология проектирования топологии печатных плат в единой среде редактирования. Технология Xpedition используется для проектирования самых сложных плат в мире, которые включают в себя топологию со множеством ограничений и проектирование распределения питания, дифференциальных пар, широких шин, HDI, размещение BGA-корпусов с мелким шагом.

PADS Professional поддерживает итеративный подход, который дает высококачественные результаты и сокращает затратные исправления нарушений ограничений. Динамическое улучшение трасс уменьшает сегменты, предотвращает создание острых углов и придерживается правил для контактных площадок. Высокопродуктивное динамическое исправление плоскостей и температурных рельефов позволяет в режиме реального времени создавать сложные топологии распределения питания. Полностью интегрированное параметрическое 3D-проектирование слоев с расстановкой, ограничениями, проверкой проектных правил и фотореалистичная визуализация минимизируют итерации с механической САПР.

Тесная интеграция делает анализ целостности питания очень простым

PADS Professional включает в себя революционную технологию размещения и интерактивной трассировки, обеспечивающую высочайшую производительность. Размещение иерархических групп позволяет вам располагать компоненты на плате, используя преимущества естественного или заданного группирования компонентов. PADS Professional сочетает в себе автоматизированные и интерактивные технологии, что позволяет вам сохранить контроль над проектом при автоматизированном выполнении рутинных операций. Вы будете удивлены мощью возможностей по управлению трассировкой.

Эскизная трассировка

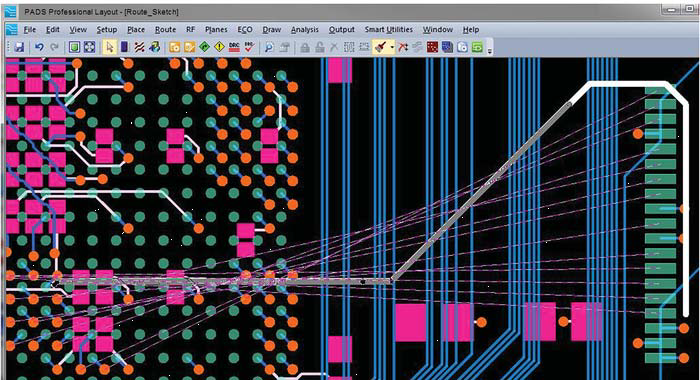

Помимо этого, прорывная эскизная трассировка в PADS Professional выводит производительность на качественно новый уровень. Учитывая конструктивный замысел и стратегию трассировки по форме сверхэффективного эскиза, система автоматически разветвляет и трассирует связанные цепи так, как будто это делает опытный проектировщик плат. Эскизная трассировка на порядок сокращает время сложной разводки.

Новая технология трассировки позволяет инженерам изобразить путь сигнала, а затем интерактивный трассировщик эффективно разведет эти проводники. На верхнем рисунке проектировщик создал желаемый для сигналов эскиз, изображенный пурпурным. На нижнем рисунке эскизный трассировщик эффективно проложил проводники по эскизу.

Используя эскизный трассировщик, инженер может изобразить путь, чтобы задать расположение проводников выбранных цепей, а также проложить отдельные проводники, десятки или даже сотни проводников во много раз быстрее по сравнению с ручной трассировкой. Эскизная трассировка обеспечивает высокое качество: иногда, конечно, необходимы небольшие исправления, но чаще всего – нет. Высокий процент завершения трассировки (обычно более 90%) достигается благодаря автоматической оптимизации выходов из компонентов, таких как BGA, без необходимости создания дополнительных переходных отверстий.

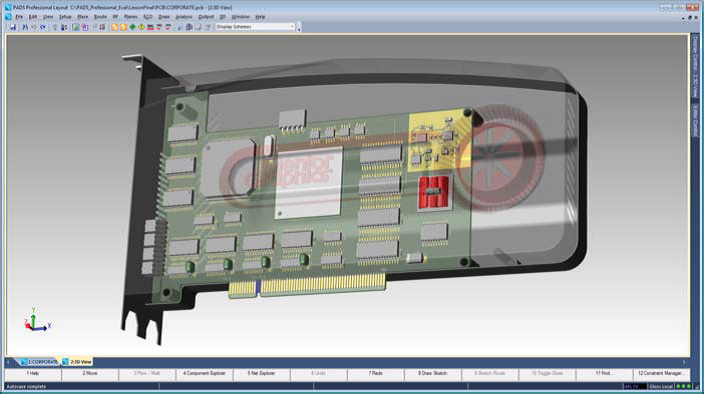

3D-топология

Одной из проблем интеграции процесса проектирования печатных плат в электромеханический мир является возможность проверки в процессах проектирования топологии плат для поиска электромеханических проблем проекта на ранних стадиях во избежание затратных исправлений в конце цикла проектирования. 3D-топология – это полностью интегрированная 2D-/3D-среда, использующая те же инструменты выбора и размещения, что и среда топологии платы.

Параметрическое трехмерное механическое ядро использует полный набор 3D-ограничений с динамическим обнаружением пересечений и пакетной проверкой для гарантии отсутствия в вашем электромеханическом проекте ошибок. Полная фотореалистичная визуализация элементов платы, таких как проводники, компоненты, шелкография, паяльная маска и переходные отверстия, включает в себя поддержку прозрачности, масштабирование по оси Z, вращение, секущие плоскости по осям X, Y, Z.

3D-визуализация, размещение и проверки оптимизируют электромеханическое проектирование печатных плат.

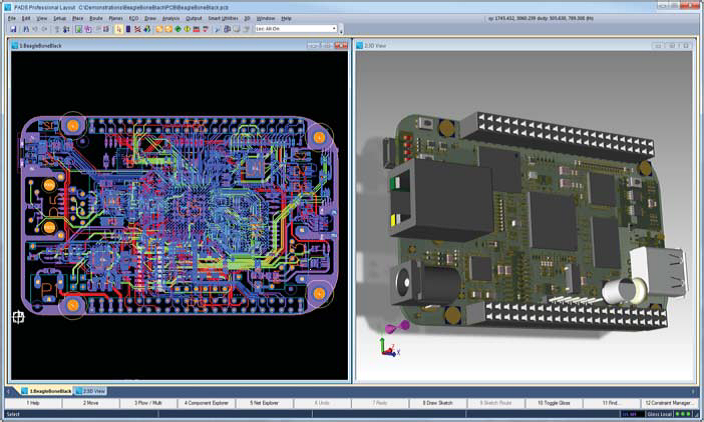

Среда 3D-топологии включает в себя библиотеку, содержащую около 4,5 млн. 3D-моделей. Также доступна возможность импорта собственных STEP-моделей. Модели легко разместить и выровнять с помощью встроенных инструментов библиотеки. Вы также можете импортировать механические компоненты, такие как шасси и теплоотводы, и даже подсборки других плат, что обеспечивает возможность настоящего проектирования многоплатных изделий.

По завершении процесса вы можете использовать встроенные инструменты взаимодействия с механическими САПР для передачи информации в популярные системы механического проектирования. Кроме того, можно экспортировать свой проект с стандартные отраслевые форматы и использовать 3D-PDF и средства документирования для создания полного комплекта данных о проекте.

Изготовление печатных плат

Документацию и выходные файлы можно создать непосредственно в среде топологии, любые изменения в которой, даже сделанные в последнюю минуту перед сдачей проекта в производство, будут автоматически синхронизированы. Автоматизированное и настраиваемое создание и распределение данных для производства повышает качество, точность и технологичность. PADS Professional также тесно интегрируется с Valor NPI для параллельной проверки на технологичность и оптимизированной передачи данных в производство. При этом используется формат ODB++, гарантирующий, что все данные для изготовления собраны и синхронизированы с учетом конструкторского замысла. Также поддерживаются дополнительные форматы для CAM и отчеты, в том числе Gerber-файлы, данные для сверловки и поверхностного монтажа.

Никаких компромиссов

PADS Professional предоставляет мощные инструменты для решения ваших технологических задач. Укладывайтесь в жесткий график выпуска продукции и будьте впереди конкурентов с правильными средствами для решения не только сегодняшних, но и будущих задач.

PADS Professional. Лучшее из двух миров – мощь технологии Mentor Graphics Xpedition в сочетании с удобством перехода, простотой освоения, использования и доступностью.

Дополнительные опции в PADS Professional.
