MapInfo Pro Advanced

Модуль нового поколения для создания, визуализации и анализа растровых данных.

MapInfo Pro Advanced - это дополнительный модуль для MapInfo Pro, предназначенный для создания, визуализации и анализа растровых гридов.

Только для 64-битных версий MapInfo.

MapInfo Pro Advanced - это расширение для MapInfo Pro, разработанное специально для поддержки визуализации и анализа растровых данных.

Модуль использует новый растровый "движок" и формат хранения растра нового поколения, обеспечивающие невероятную производительность обработки без ущерба для качества.

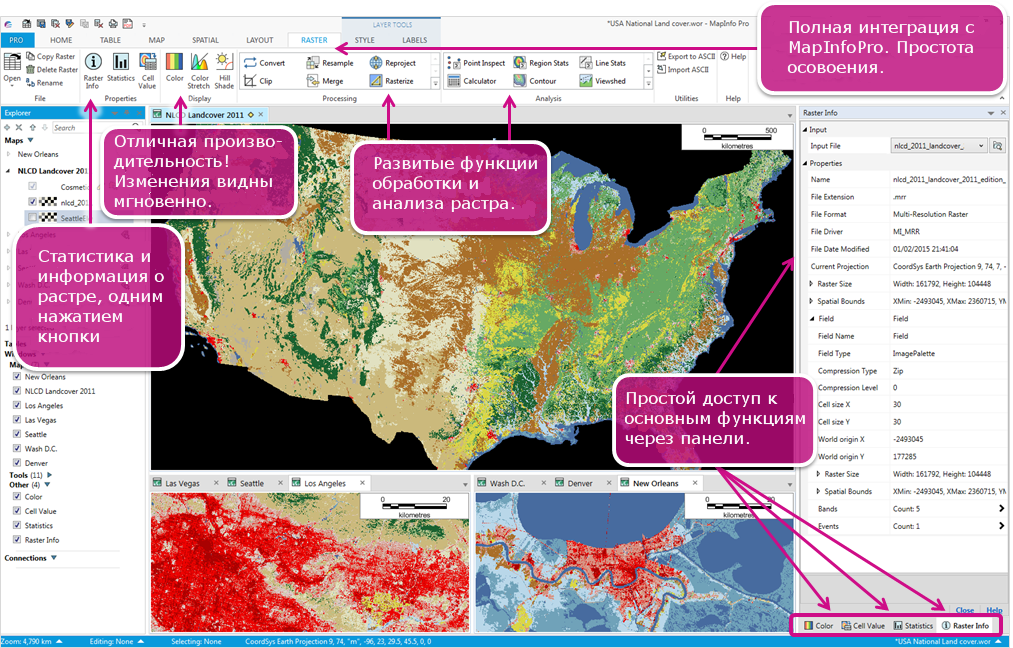

MapInfo Pro Advanced - это 64-битное приложение, использующее преимущество нового формата хранения данных, называемого Multi Resolution Raster (MRR) и новый, простой в использовании интерфейс, тесно интегрированный с MapInfo Pro.

Формат данных Multi-Resolution Raster (.MRR) обеспечивает очень высокую производительность при работе с экстремально большими наборами растровых и грид данных. Ограничение в основном связано с размером доступного дискового пространства. Мы в Pitney Bowes тестировали гриды размером в терабайт. Визуализация, включая прокрутку, масштабирование, изменения цветовой раскраски, параметры отмывки рельефа и даже динамическое изменение точек перелома, происходит почти мгновенно.

MapInfo Pro Advanced использует построение пирамиды, позволяющее эффективно отображать данные при любом уровне масштабирования для растров и гридов.

MapInfo Pro Advanced даёт возможность отображать и анализировать растровые данные способами для которых раньше требовалось несколько пакетов программного обеспечения. Геологи в поле, менеджеры в головном офисе, картографы в региональном отделении могут использовать этот продукт для анализа географических данных, построения карт изолиний по растровым данным, упрощает создания карт и вывода картографических материалов на печать.

Простота в освоении и использовании!

MapInfo Pro Advanced - это расширение для MapInfo Pro, разработанное специально для высококачественной визуализации и анализа растров.

Обзор возможностей MapInfo Pro Advanced

Рендеринг

MapInfo Pro Advanced имеет большой набор настроек для отображения растров и гридов. Инструмент Распределение цвета (Color Stretch) может быть использован для улучшения визуализации грида, изменения распределения цветов. Это мощный инструмент для визуального представления данных. Границы между цветами могут быть изменены динамически, и вы будете видеть эти изменения в режиме реального времени.

Улучшение внешенего вида растра

Для улучшения аэрофотосъемки можно использовать технику ресэмплинга (передискретизации) для повышения качества растрового отображения. Методы передискретизации уменьшают искажения растровых данных и улучшают внешний вид выходных растровых данных. Разница в результате наиболее заметна при увеличении разрешения до размера отдельных пикселей в исходном растровом файле. После применения метода ресэмплинга к исходному растру можно увеличить масштаб отображения и почувствовать существенную разницу в качестве отображения.

Обычно при увеличении растра более чем на 100% вы видите пикселизированные края, как показано ниже.

Если включена опция метода ресэмплинга, растровые изображения будут иметь плавный и высококачественный вид, даже при увеличении разрешения до размера отдельных пикселей, как показано ниже.

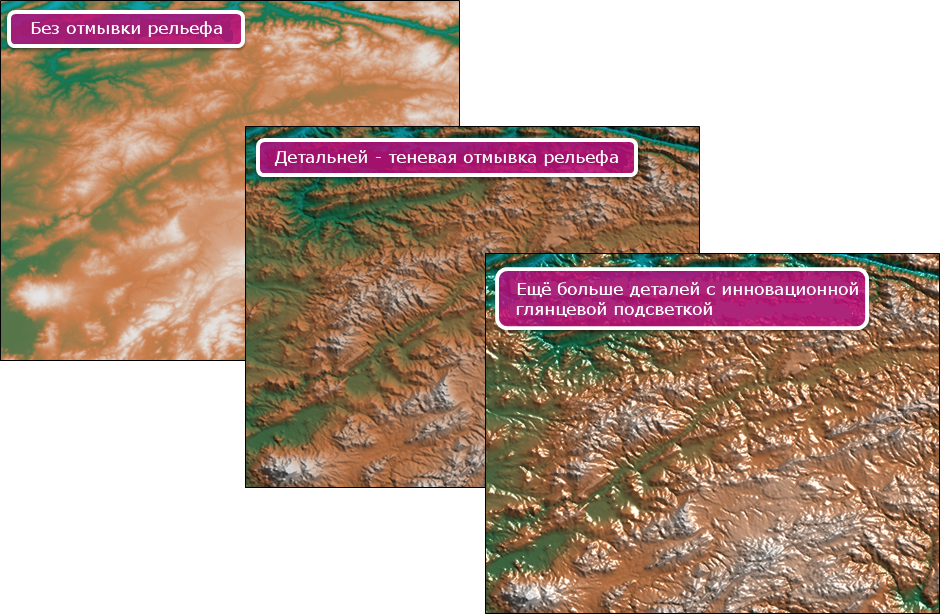

Функция Отмывка рельефа (Hill Shade) позволяет добавить эффект освещения к растровой карте с учётом высот местности. Этот инструмент может использоваться для создания различных эффектов (например, освещённость, интенсивность, тень и прочее) для DEM и других типов грид-файлов.

Новая функция глянцевой подсветки повышает контрастность, добавляя детальность вашим данным.

Обработка

Инструмент Конвертация (Convert) используется для конвертации растровых наборов данных в формат Multi Resolution Raster (MRR) и другие растровые форматы, это помогает оптимизировать хранение данных.

Инструмент Ресамплинг (Resample) может использоваться для классифицированных и численных гридов, гридов MRR, файлов MapInfo TAB и др. Если исходный растр классифицированного типа, вы можете сделать ресамплинг в формат MRR или классифицированные форматы.

Инструмент Перепроецировать (Reproject) изменяет проекция растрового набора данных с одной проекции на другую. В MapInfo Pro Advanced это осуществляется с использованием одного из трёх методов интерполяции – ближайшее соседство, билинейная, бикубическая.

Инструмент Отсечение (Clip) используется для извлечения части входных данных, основываясь на экстенте определённом пользователем. Результат будет содержать ячейки которые пересекают экстент.

Инструмент Слияние (Merge) позволяет объединить несколько гридов в один грид.

Инструмент Растеризация (Rasterize) конвертирует полигональный файл MapInfo TAB в растровый файл. Файл растра на выходе может быть численным или классифицированным гридом.

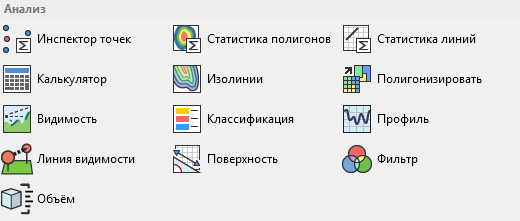

Анализ

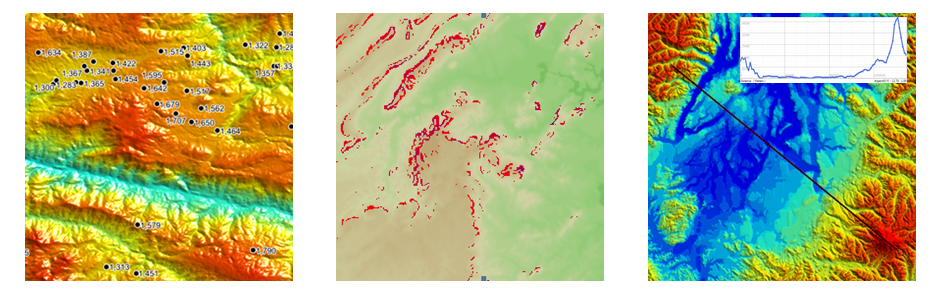

Инструмент Инспекция точки (Point Inspection) может использоваться для получения значений в каждой точке грид-файла, возврата существующих значений и записи значений в новую колонку в таблице точек.

Инструмент Статистика полигона (Region Statistics), позволяет найти ячейки растра попадающие в полигоны указанного векторного файла (TAB файла). Данные объединяются из ячеек растра в полигоны.

Инструмент Статистика линии (Line Statistics) анализирует ячейки и рассчитывает статистику для этих ячеек.

В MapInfo Pro Advanced, Калькулятор (Calculator) предоставляет мощный инструментарий для выполнения ряда вычислительных задач на одном или нескольких растрах. Можно осуществлять математические вычисления с помощью операторов и функций или с создавать выборки с помощью SQL. На входе могут быть файлы Multi Resolution Raster (.mrr) или другие поддерживаемые растровые форматы.

Изолинии (Contouring) - неотъемлемая часть растрового анализа. Изолинии соединяют последовательность точек (ячеек грида) с равными значениями (обычно используется с данными высот) и используется для визуализации топографии и векторного анализа результатов.

Инструмент Профиль (Cross Section) создаёт профиль (изменения в значениях ячеек грида) вдоль одной или нескольких линий или полилиний.

Инструмент Зоны видимости (Viewshed),позволяет определить все ячейки грида, которые визуально соединены с одной или несколькими точками наблюдения. Этот инструмент полезен, когда требуется определить видимость из определённой точки или находятся ли две точки в прямой видимости.

Инструмент Анализ поверхности (Surface Analysis) может быть использован для расчёта углов наклона, экспозиции склонов и других задач.

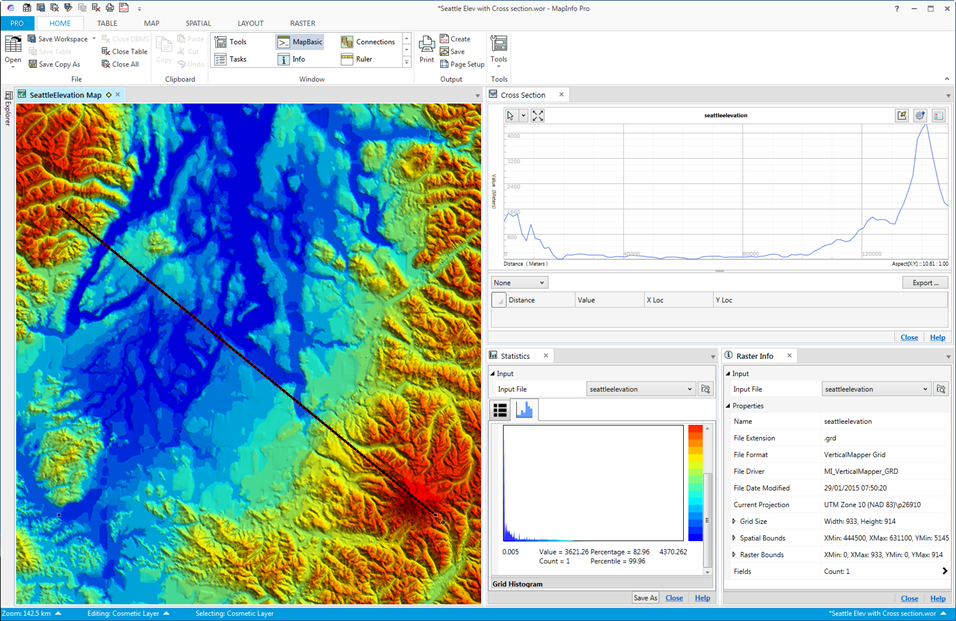

Инструмент Профиль (Cross Section) создаёт профиль по лини или полилини. График в правом верхнем углу представляет изменение высоты вдоль линии, показанной на карте.

Интерполяция

MapInfo Pro Advanced упрощает процесс создания растровых данных из точек с помощью оптимизированной системы анализа пространственных данных, которая автоматически анализирует расстояние и распределение входных данных и вычисляет набор параметров по умолчанию. Это позволяет быстро создать растр практически из любых точечных данных с минимальным количеством шагов. Однако, если вы хотите изменить какие-либо параметры и указать точный размер ячейки, радиус поиска, модель взвешивания поиска и т. д., затем вы можете легко сделать это с помощью дополнительных параметров, представленных в диалоговом окне Создание растра.

MapInfo Pro Advanced поддерживает следующие форматы входных файлов для создания растровой поверхности:

• TAB - MapInfo TAB Files (*.tab)​

• LAS - LIDAR ASPERS LAS Files (*.las)

• LAZ - (*.laz)

Интерполяция нескольких файлов

Интерполяция может выполняться для одного входного файла или нескольких входных файлов, содержащих точечные данные. Если вы хотите использовать большое количество файлов для интерполяции, вы можете использовать инструмент Создать растровый мультифайл.

Создать растровый Мультифайл - функция позволяющая обрабатывать большое количество файлов, охватывающих миллионы точек за один раз. Многофайловая интерполяция позволяет напрямую добавить еще одну папку, содержащую ваши файлы, с вашего накопителя.
