Конструирование железобетонных конструкций САПФИР-ЖБК.

Система позволяет выполнить конструирование и получить рабочие чертежи армирования, спецификацию арматуры, ведомость расхода стали и ведомость деталей для плит перекрытий, диафрагм, колонн и балок.

• Конструирование осуществляется в автоматизированном режиме интерактивными графическими методами на основе результатов расчёта армирования, представленных в виде изополей или мозаик площади арматуры.

• Обеспечивается обозначение основного (фонового) армирования и участков раскладки стержней дополнительной арматуры, с указанием их параметров, привязки и примечаний, расчёт анкеровки и учёт перерасхода на перепуск.

САПФИР-ЖБК импортирует результаты расчёта армирования из ПК ЛИРА-САПР и показывает изополя и мозаики армирования в качестве фона для конструируемой плиты перекрытия. Осуществляется настройка шкалы представления результатов и выбор основной арматуры, при этом автоматически изменяются пятна изополей. На фоне изополей конструктор размещает участки дополнительного армирования.

Программа позволяет получить картину недоармирования плиты в виде мозаики. При графическом редактировании дополнительной арматуры мозаика недоармирования изменяется.

Спецификация арматуры предусматривает возможности унификации позиций, при этом пользователю сообщается цена каждого шага унификации в смысле перерасхода арматуры.

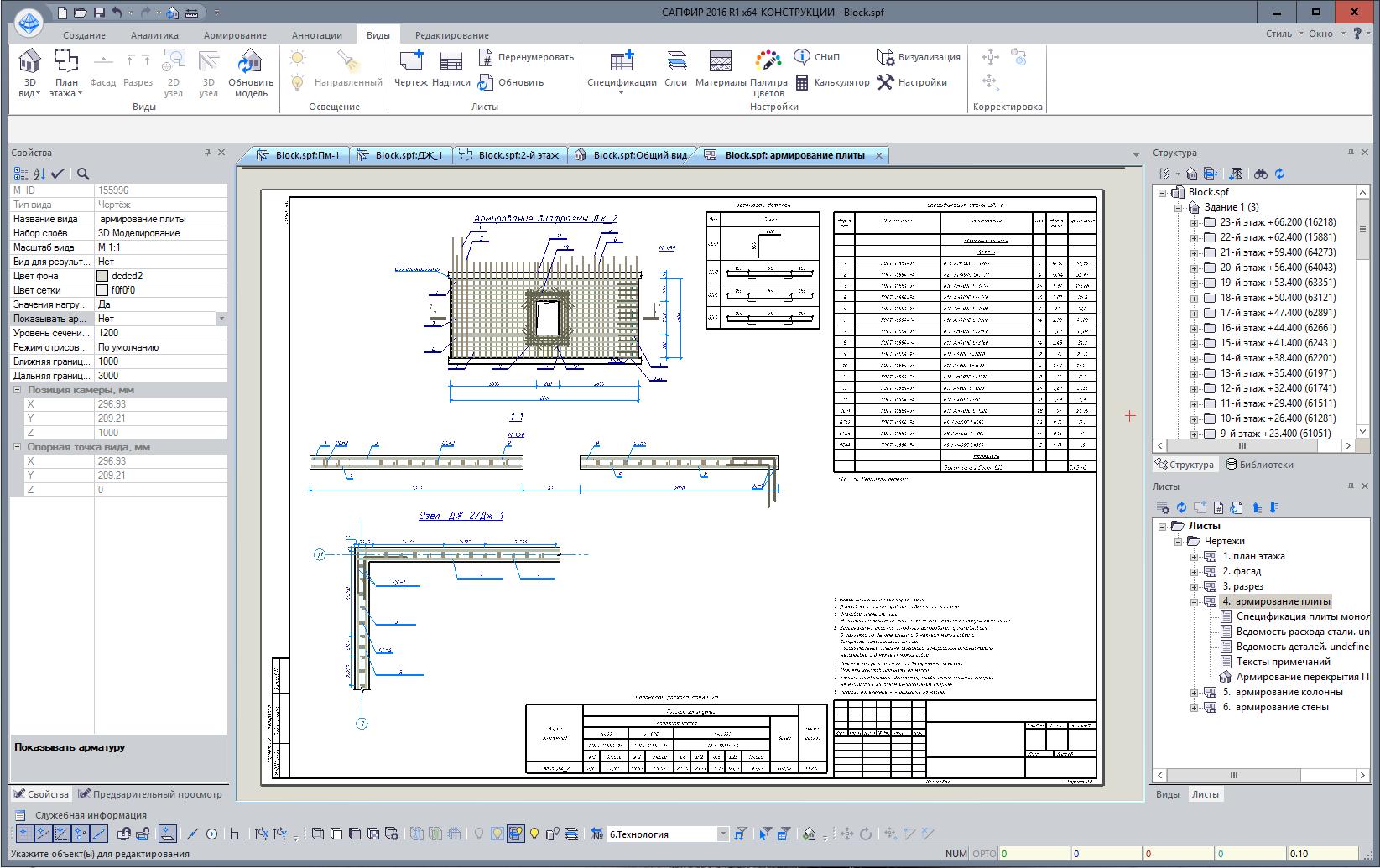

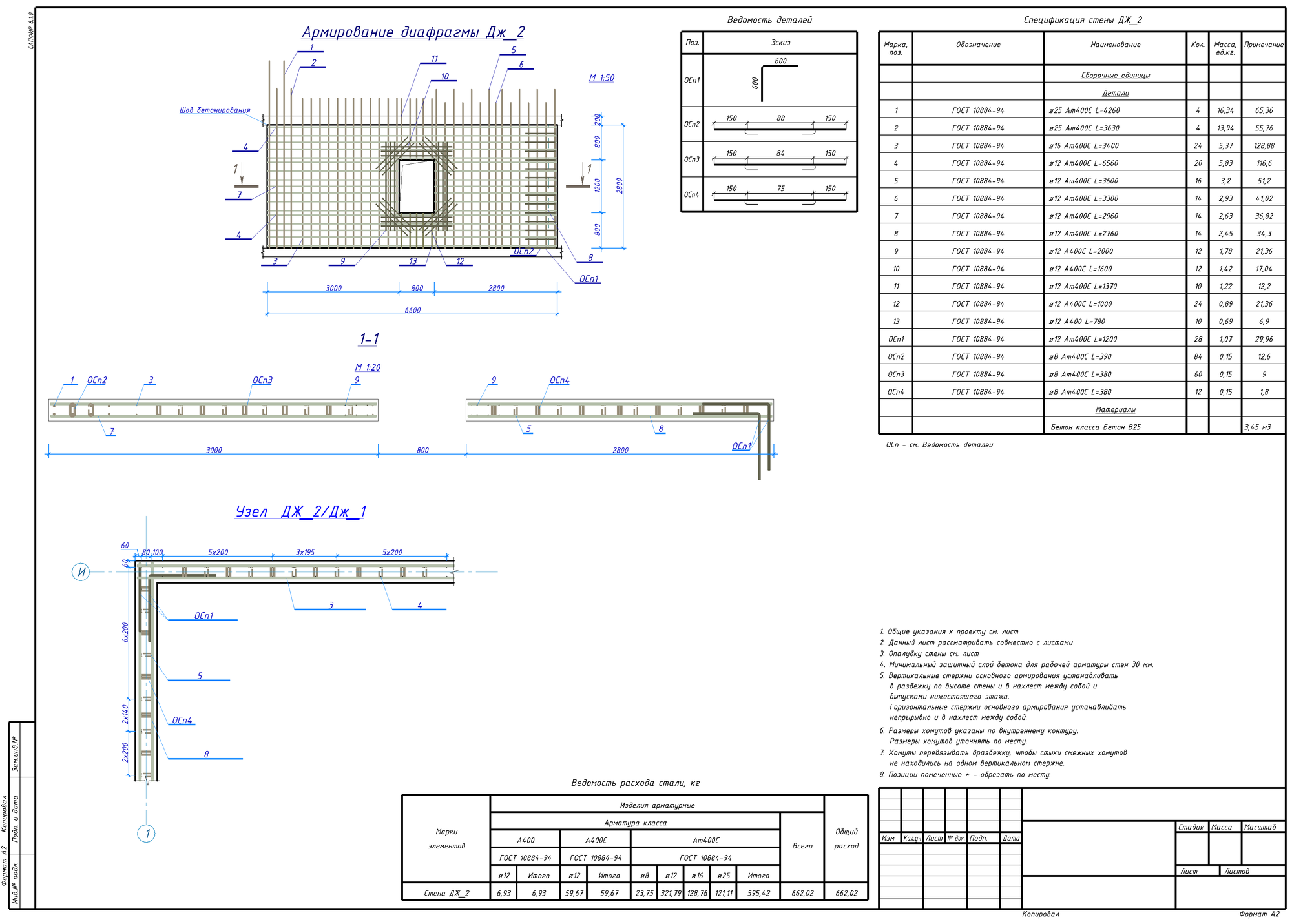

Автоматически формируются листы чертежей – схемы расположения арматуры. На листе опционно могут быть дополнительно размещены: спецификация арматуры, ведомость деталей, ведомость расхода стали.

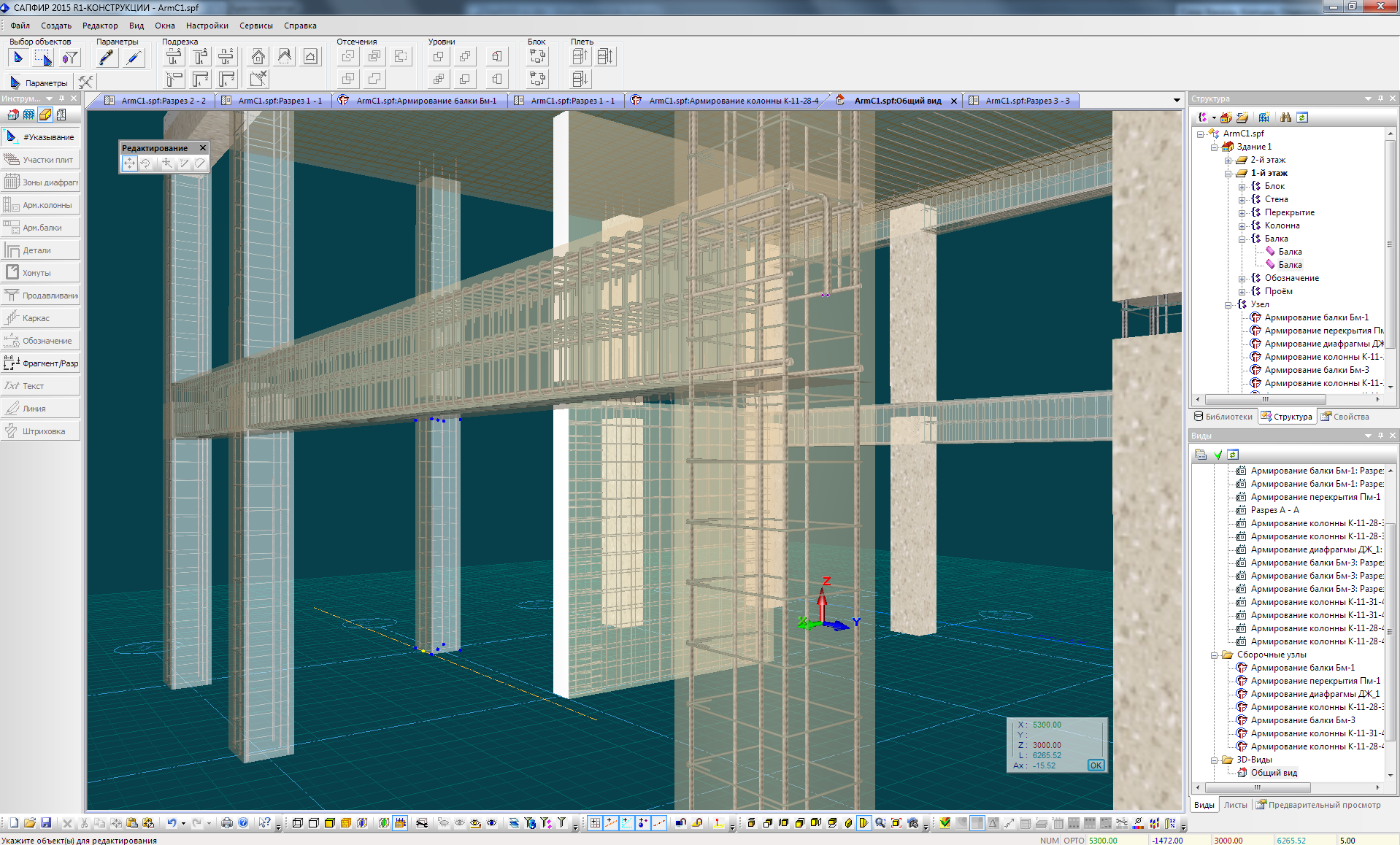

Подсистема САПФИР-ЖБК полностью интегрирована в ПК САПФИР-3D, переход к армированию указанной плиты перекрытия происходит по нажатию одной кнопки.
