ЛИРА-САПР. Конструктор сечений

Конструктор сечений универсальный.

Конструктор сечений позволяет:

• формировать геометрию произвольных многоматериальных массивных, тонкостенных и смешанных сечений стержней сложной и простой, нестандартной и стандартной формы;

• задавать физико-механические характеристики материалов, входящих в сечение, с целью определения напряжений, нелинейно зависящих от деформаций;

• вычислять жесткостные характеристики целостного сечения и его составных частей, а также выполнять экспорт этих характеристик в ВИЗОР;

• определять НДС целостного сечения при заданных или импортированных из ВИЗОРа усилиях;

• задавать законы нелинейного деформирования бетонов различных марок и арматурных сталей в соответствии с СП 63.13330.2012, СНиП 2.03.01-84* и Евродкод 2;

• задавать законы нелинейного деформирования полосового и профильного проката;

• задавать законы нелинейного деформирования в табличном виде;

• отображать НДС в виде мозаик, изополей и эпюр напряжений;

• ·выполнять анимацию напряжений при пошаговом наращивании заданных усилий.

Стандартные массивные сечения задаются при помощи прототипов, хранящихся в соответствующей библиотеке – прямоугольник, тавр симметричный и несимметричный, двутавр симметричный и несимметричный, швеллер, кольцо, круг, коробка, крест симметричный и несимметричный, уголок симметричный и несимметричный.

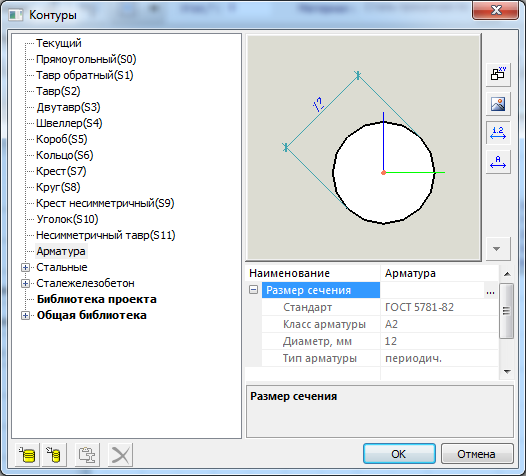

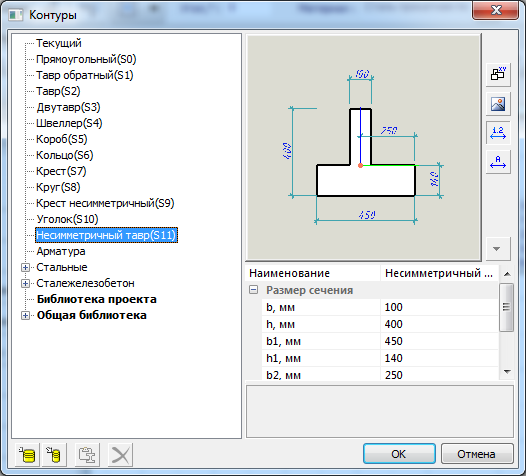

Библиотека прототипов массивных сечений.

Стандартные профили стального проката задаются при помощи выбора непосредственно из обширной библиотеки соответствующих сортаментов.

Сечения произвольной формы могут быть созданы с использованием широкого богатого спектра мощных графических инструментов, предназначенных для геометрических построений – построение по касательной, кривые Безье, сплайны, дуги эллипса и окружности и многое другое.

Комбинация этих средств позволяет формировать сложные сечения как набор контуров различного очертания, тонких полос, а также точечных и арматурных включений. Допускается формирование отверстий различной формы. При формировании сечений произвольной формы используются булевы операции.

Для задания материала сечения и/или его составных частей используется обширная библиотека различных материалов. Библиотека материалов может быть легко дополнена новыми материалами. Допускается также корректировка данных о содержащихся в библиотеке материалах.

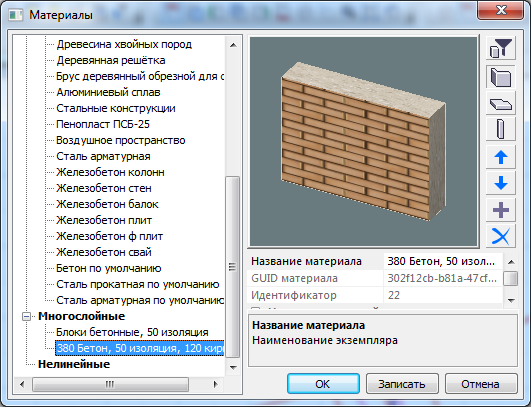

Редактируемая библиотека материалов.

При формировании нелинейных жесткостных характеристик сечения используется библиотека нелинейных законов деформирования материала.

В процессе вычисления осевых, изгибных, крутильных и секториальных жесткостных характеристик определяется положение центра тяжести целостного сечения и направление главных центральных осей инерции, а также положение центров сдвига и кручения.

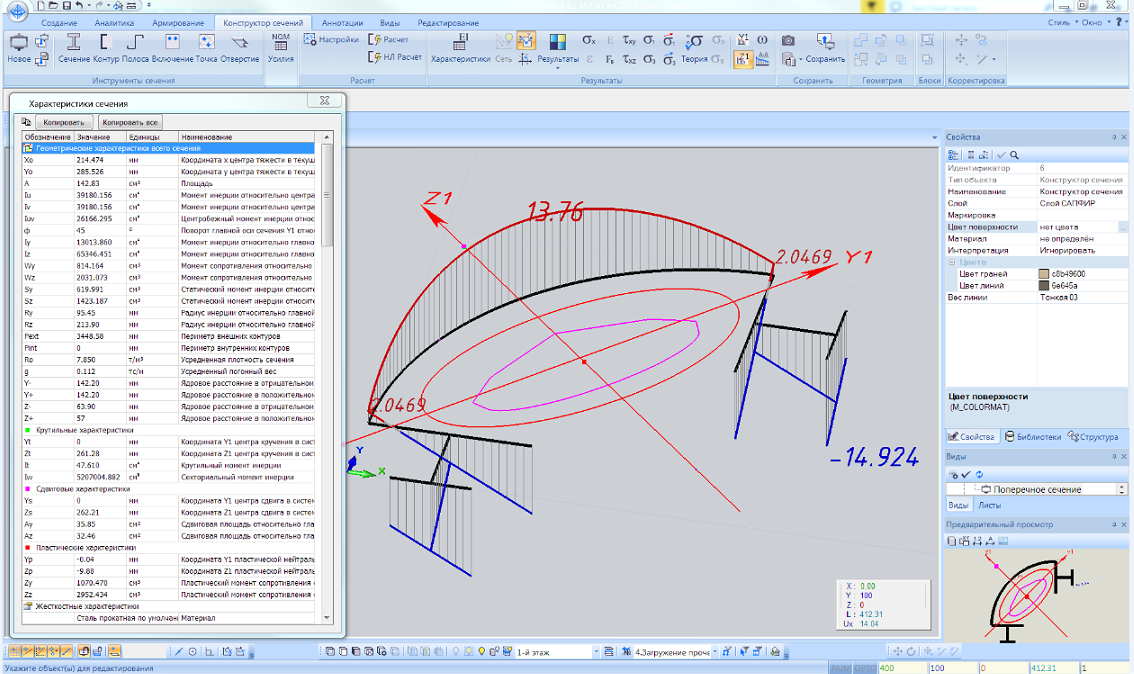

Произвольное тонкостенное сечение и его жесткостные характеристики.

Вычисленные линейные и/или нелинейные жесткостные характеристики экспортируются в ВИЗОР для присвоения их стержневым элементам в качестве типов жесткости.

На основании заданных или импортированных из ЛИРЫ-САПР усилий производится вычисление НДС от действия осевых, изгибных, крутильных и сдвиговых усилий, а также бимоментов. НДС отображается в виде мозаик и/или изополей нормальных и касательных напряжений в сечении.

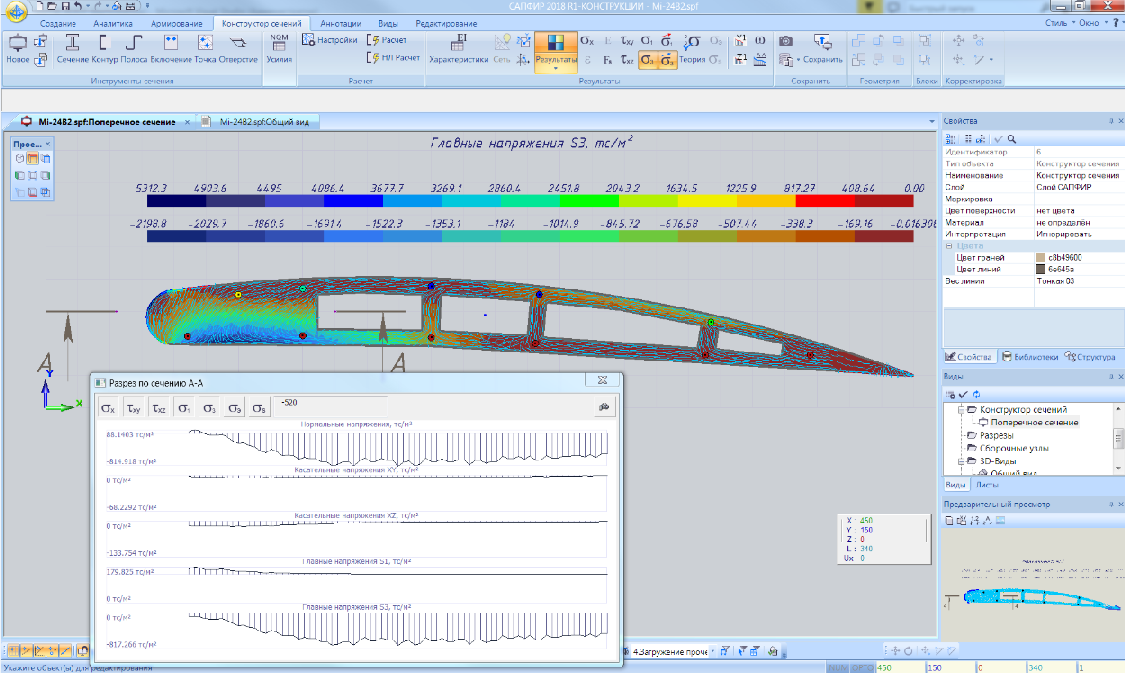

Цветовая шкала, мозаика напряжений и эпюры по заданному разрезу.

Предоставляется возможность построения эпюр по тонкостенным частям сечения или по разрезу массивного сечения. Выполняется вычисление и отображение главных напряжений, а также эквивалентных напряжений в соответствии с выбранной теорией прочности. Отображение НДС сопровождается цветовой шкалой, дающей представление о диапазоне отображаемых значений. При наличии двух материалов, сильно различающихся по модулю деформации, предоставляется возможность работать с двумя шкалами.

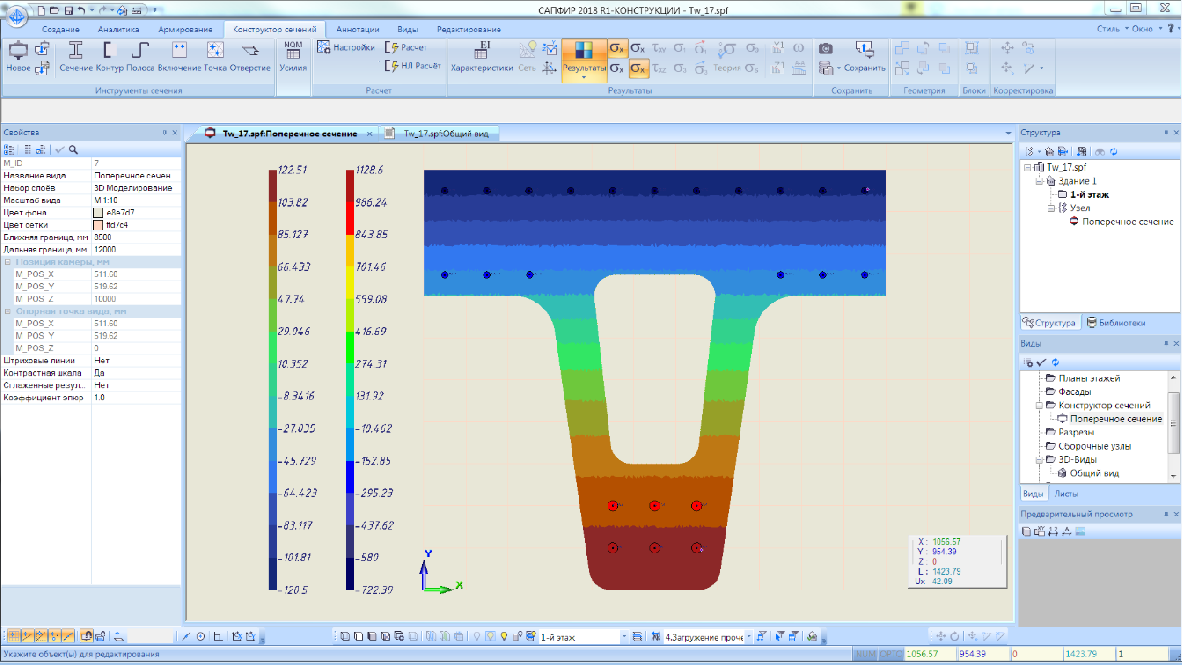

Цветовая шкала и изополя напряжений по сечению.

Для сечений из упругих материалов выполняется анимация мозаик, изополей и эпюр в соответствии с заданным набором усилий.

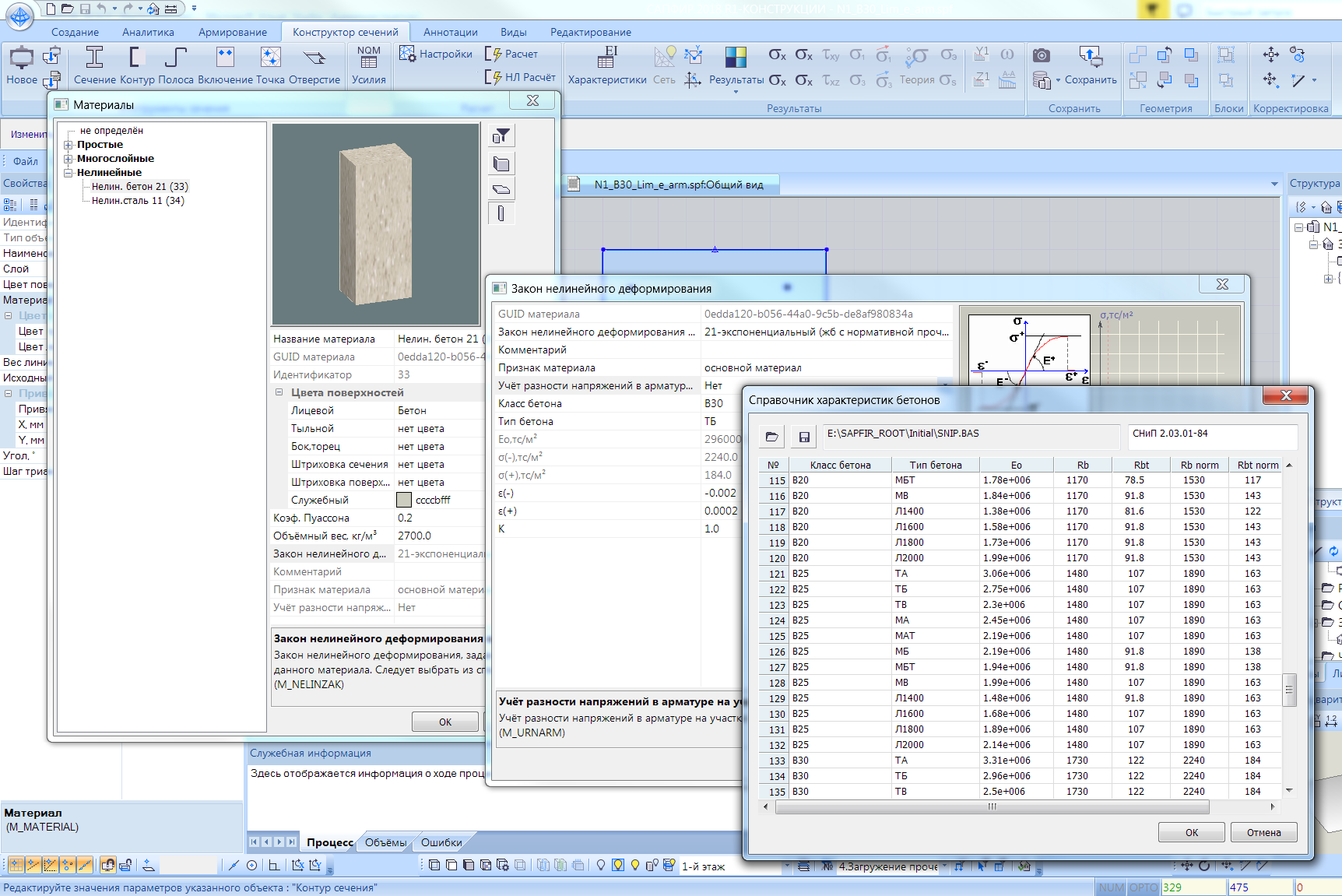

Редактируемый справочник характеристик бетонов для нелинейного расчёта с возможностями экспорта импорта.

Для сечений из нелинейно-деформируемых материалов выполняется анимация мозаик, изополей и эпюр, демонстрирующая изменение НДС по мере нарастания усилий и в соответствии с заданным законом деформирования.

Для сечений из нелинейно-деформируемых материалов выполняется анимация мозаик, изополей и эпюр, отражающих изменение модулей деформации, изменение деформаций и напряжений в сечении по мере нарастания усилий и в соответствии с заданным законом деформирования.

Отображение НДС в сечении может быть выполнено с применением средств анимации напряжений и деформаций при помощи интерполяции заданных усилий в требуемом диапазоне.
