Трафареты для Visio Инженерные системы

Библиотека трафаретов Visio Инженерные системы.

Область применения.

Библиотека трафаретов Visio Инженерные системы, предназначен для технического персонала, занимающегося монтажом и обслуживанием инженерных систем.

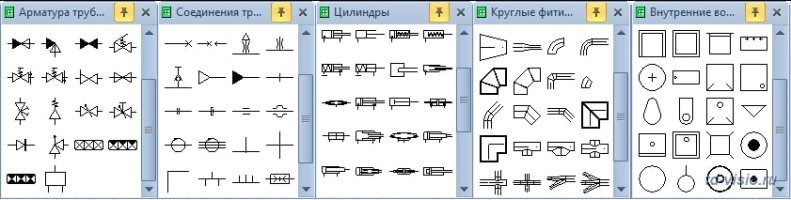

Более 1700 фигур и шаблонов Visio - символов и условных обозначений элементов инженерных систем, выполненных в соответствии с требованиями ЕСКД, СПДС и стандарта АВОК, позволят легко начертить:

схемы санитарно-технических                    схемы гидравлических и               схемы систем вентиляции и
                  систем                                          пневматических систем                      кондиционирования

       схемы объектов                                     схемы трубопроводов                     оформление чертежей и схем

энергетически и котельных                         различного назначения                          по стандартам

Преимущества.

• Фигуры и шаблоны символов обозначений Инженерные системы, предназначены для построения схем в распространенной и сравнительно недорогой программе Visio, которая, в отличии от других специализированных САПР имеет простой и интуитивно понятный интерфейс
• Работа в Visio не требует специальной подготовки, а использование Библиотеки трафаретов Инженерные системы, позволит даже начинающему пользователю ПК начертить любую схему из раздела инженерные системы и оформить техническую документацию быстро и качественно
• В комплект библиотеки трафаретов, входит руководство в формате видео, которое поможет начинающим пользователям освоить программу Visio, а так же, создание чертежей и схем с помощью шаблонов фигур входящих в библиотеку трафаретов Инженерные системы.

      Функции фигур.

Встроенные соединители.

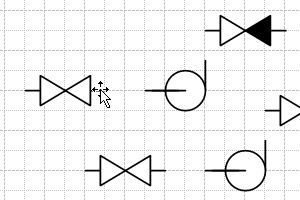

Для активации встроенных соединительных линий фигуры, достаточно щелкнуть по выводу выделенного условного обозначения.

\

Универсальность фигур.

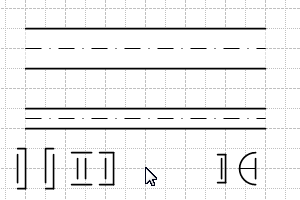

К примеру, фигуры обозначений флянцевых соединений и окончаний трубопроводов, легко адаптировать к любому диаметру трубопровода.

Демонстрация возможностей.

В коротких видео-роликах ниже, показана возможность использования фигур библиотеки для черчения некоторых схем и чертежей.

Схема насосной станции.

Пример построения фрагмента схемы насосной станции в Visio с помощью трафаретов Инженерные системы.

Схема вентиляции на плане.

Пример построения фрагмента схемы вентиляции на плане в Visio с помощью библиотеки Инженерные системы

Схема АТЭЦ.

Пример построения фрагмента схемы АТЭЦ в Visio с помощью библиотеки трафаретов Инженерные системы
