Шаблоны Visio Основные надписи ГОСТ Р 21.1101-2013

Шаблоны основных надписей с рамками и вспомогательными графами.

Состав:

Форма 3. Для листов основных комплектов рабочих чертежей, графических документов разделов проектной документации и графических документов по инженерным изысканиям.
Форма 4. Для чертежей строительных изделий (первый лист).
Форма 5. Для эскизных чертежей общих видов нетиповых изделий, всех видов текстовых документов (первый или заглавный лист)
Форма 6. Для чертежей строительных изделий, эскизных чертежей общих видов нетиповых изделий и всех видов текстовых документов (последующие листы).

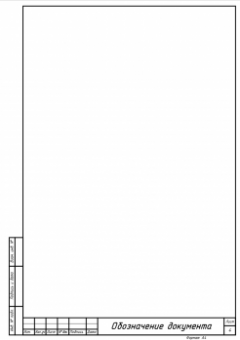

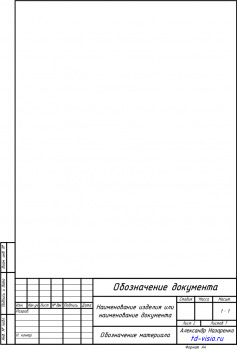

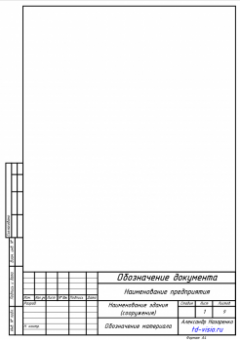

                                                           Основная надпись, форма 3  Основная надпись, форма 4

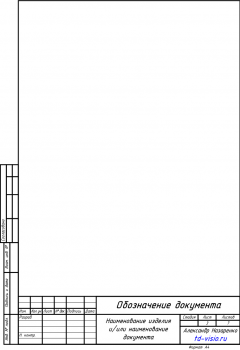

                                                         Основная надпись, форма 5  Основная надпись, форма 6

Возможности:

• При изменении формата листа (размеров), изменении листа с книжного на альбомный, рамка, основная надпись и дополнительные графы автоматически выравниваются в соответствии с требованиями стандарта.
• При заполнении графы 11 - фамилии лиц, подписавших документ, текст после заполнения ширины поля, автоматически начинает сжиматься, что позволят вписать в графу сколь угодно длинную фамилию. Аналогично, работают графы 13 - дата подписания документа, что позволят указывать год четырьмя цифрами, в случаях, предусмотренных стандартом.
• Графы 6 - масштаб, 7 - порядковый номер листа, 8 - общее количество листов документа, 32 - обозначение формата листа по ГОСТ 2.301 заполняются автоматически. Для того, чтобы ввести в перечисленные графы свое значение, необходимо выделить соответствующую графу. Остальные графы, заполняются вручную.
• При изменении толщины линий шаблона, толщина сплошных тонких линий изменится автоматически и составит 1/2,5 толщины основных линий.
• Предусмотрена возможность установки увеличенных полей рамки, для возможности распечатки чертежей на принтерах, не имеющих возможности распечатать узкие поля.

Встроенные инструменты:

1. В контекстное меню шаблона

• показать или скрыть необязательные графы: номер листа для документации выполняемой в виде тома, альбома, выпуска и (27) - краткое наименование организации - заказчика.


• установить увеличенные поля рамки для возможности печати чертежа на принтере.

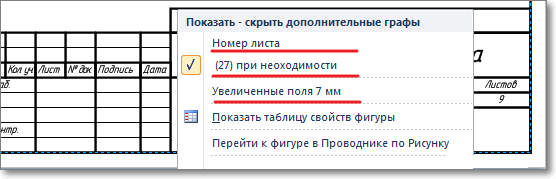

Контекстное меню шаблона формы

2. В таблицу данных фигуры (шаблона)

2.1. Размер и ориентация страницы.
Выбрать размер страницы из выпадающего списка: стандартный А4 - А0 или свой размер.При выборе стандартного размера страницы, в строке Ориентация страницы выбираем: книжная или альбомная.

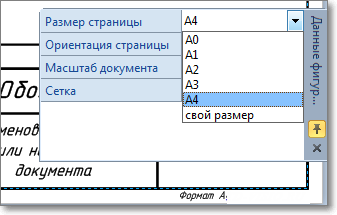

Выбор размера страницы

Если в строке Размер страницы, выбрать параметр свой размер, строка Ориентация страницы исчезнет, а появятся строки, в которые следует внести свои значения высоты и ширины страницы в мм.

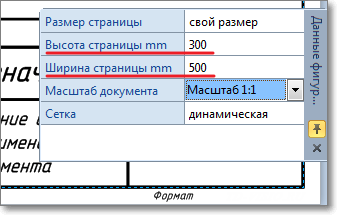

Установка произвольных размеров страницы

2.2. Масштаб документа.
В строке Масштаб документа можно выбрать: Масштаб 1 : 1 или Другой масштаб.

Установка масштаба документа

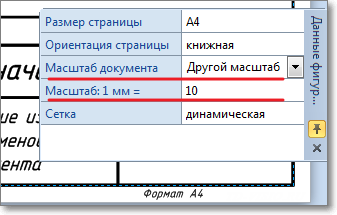

Если выбрать параметр Другой масштаб, добавится строка, в которой необходимо ввести требуемое значение.

2.3. Сетка.
В строке Сетка можно выбрать: динамическая (шаг изменяется в зависимости от масштаба отображения документа) или фиксированная.

Установка параметров сетки

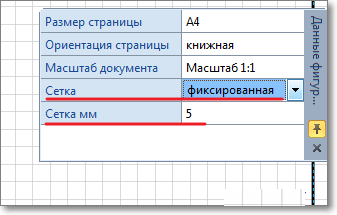

Если выбрать параметр фиксированная, появится строка, в поле которой можно ввести желаемый шаг сетки в мм.

Шаблоны форм таблиц.

• Форма 1. Ведомость рабочих чертежей основного комплекта. Ведомость спецификаций.
• Форма 2. Ведомость основных комплектов рабочих чертежей. Ведомость ссылочных и прилагаемых документов. Ведомость документов основного комплекта рабочих чертежей.
• Форма 7. Спецификация.

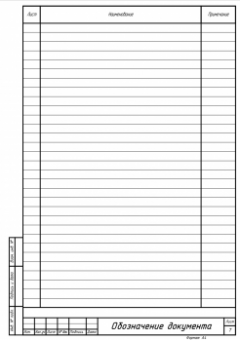

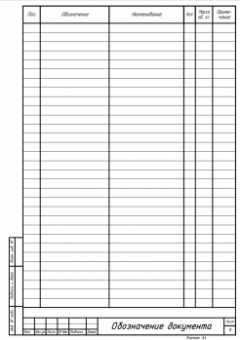

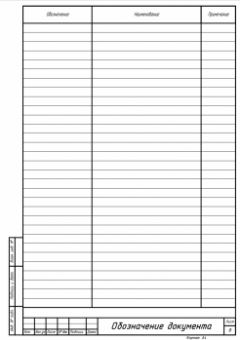

                                    Форма 1                                        Форма 2                                          Форма 7

Возможности:

• Число строк таблиц регулируемое и устанавливается в таблице свойств фигуры (шаблона таблицы) от 1 до 32 строк или автоматически.
• Если в строке Число строк таблицы Данных фигуры установить автоматически, строки будут добавляться автоматически при ручном вводе данных а так же при вставке данных, подготовленных в редакторах Word или Excel.

• для переход в следующую колонку - клавиша Tab,
• для переход в следующую строку - клавиша Enter.

• Копируем заполненные ячейки подготовленной таблицы Word или Excel, щелкаем правой кнопкой мыши на таблице Visio, в контекстном меню выбираем Специальная вставка, далее Неформатированный текст и вставляем.
• В контекстном меню шаблона таблицы, можно установить увеличенные поля  для возможности печати на принтере и скрыть строку Наименование граф.

• Возможность скрытия строки Наименование граф предусмотрена для тех случаев, когда таблица располагается непосредственно на чертеже формата большего чем А4, и число строк таблицы должно быть более 32. В этом случае, таблица с скрытой строкой наименование граф, приклеивается снизу к предыдущей таблице, и является её продолжением.
