Библиотека Visio РУ - схемы главных цепей

Шаблоны силовых схем ячеек РУ, построены на основе каталогов и заводской документации, и в отличии от оригиналов, с использованием символов условных обозначений, соответствующих требованиям ГОСТ.

Шаблоны выполнены без особых наворотов, с использованием символов условных обозначений, входящих в библиотеку трафаретов Visio GOST Electro.

Особенности: при изменении масштаба схемы (размеров условных обозначений), все текстовые блоки, таблицы и толщины линий изменятся автоматически и пропорционально.

Состав библиотеки шабонов Visio РУ - схемы главных цепей.

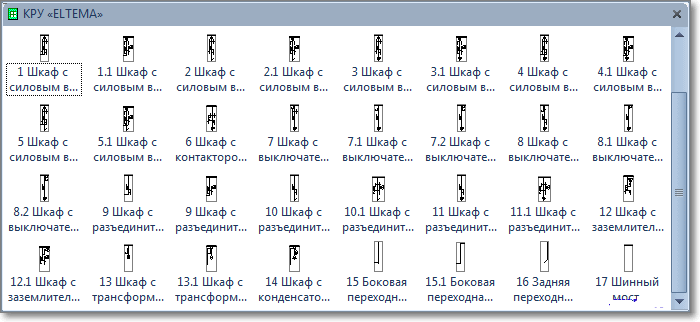

Трафарет Visio - КРУ «ELTEMA» (схемы силовых цепей).

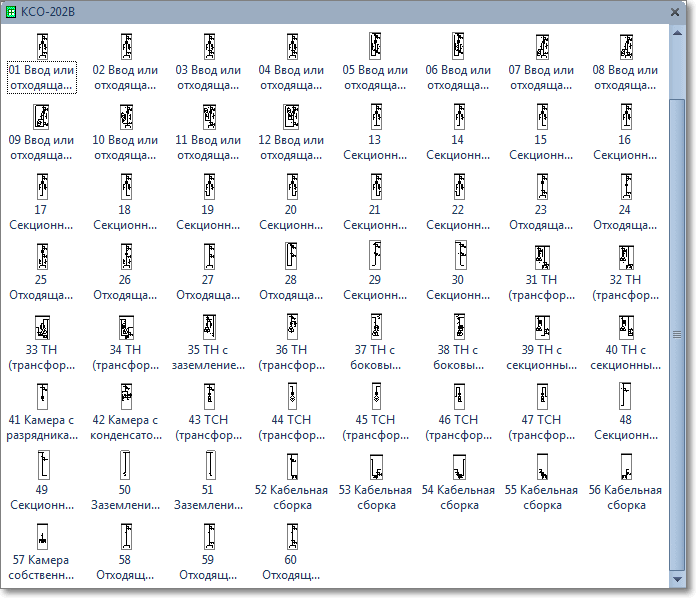

Трафарет Visio - КСО-202В (схемы силовых цепей).

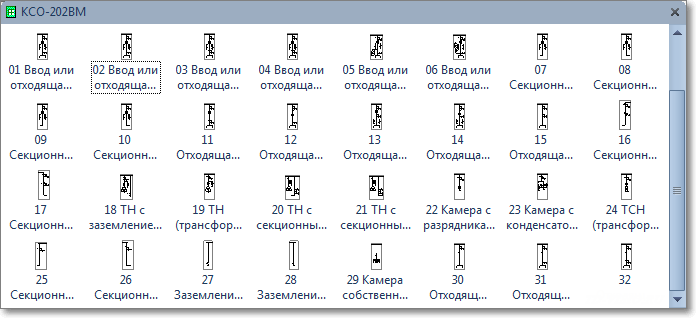

Трафарет Visio - КСО-202ВМ (схемы силовых цепей)

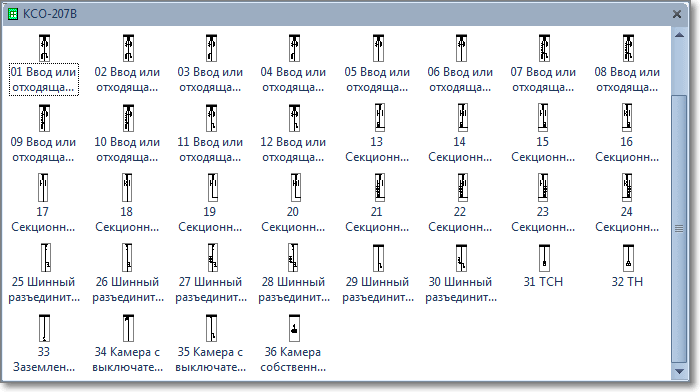

Трафарет Visio - КСО-207В (схемы силовых цепей)

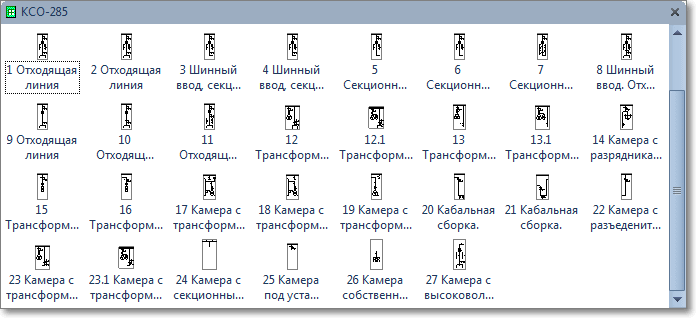

Трафарет Visio - КСО-285 (схемы силовых цепей)

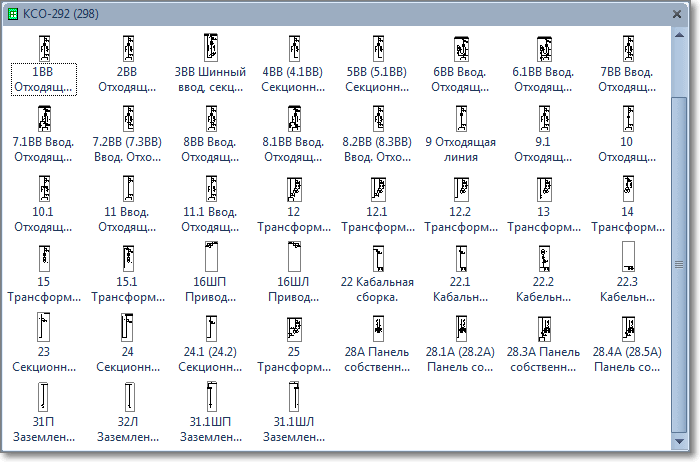

Трафарет Visio - КСО-292 (298) (схемы силовых цепей)

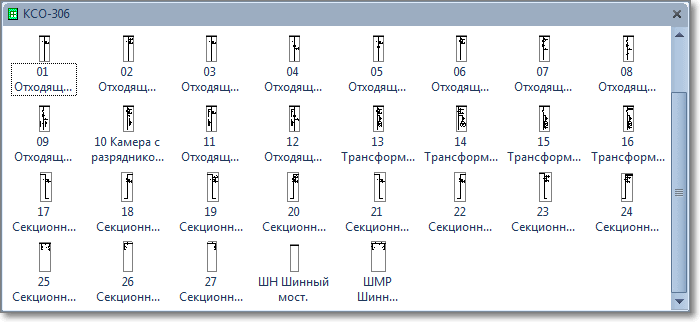

Трафарет Visio - КСО-306 (схемы силовых цепей)

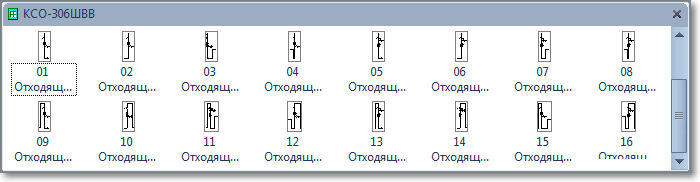

Трафарет Visio - КСО-306ШВВ (схемы силовых цепей)

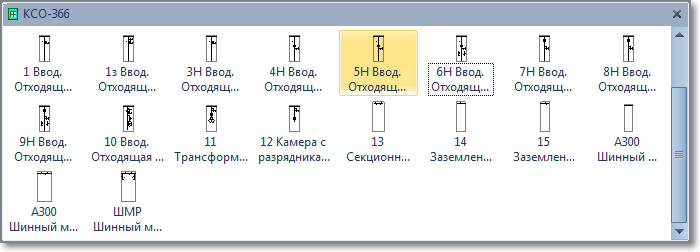

Трафарет Visio - КСО-366 (схемы силовых цепей)

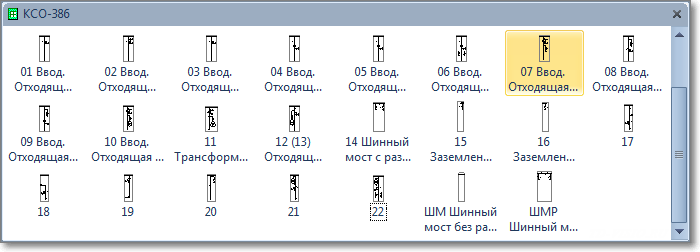

Трафарет Visio - КСО-386 (схемы силовых цепей)

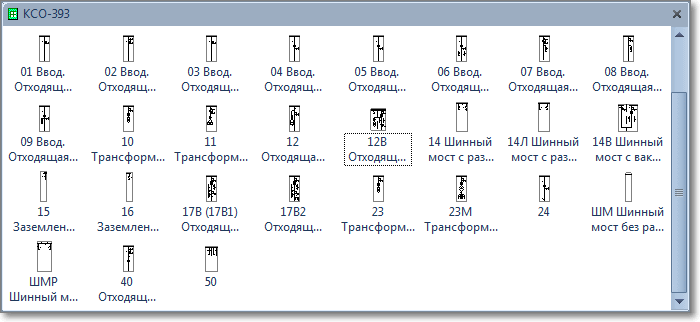

Трафарет Visio - КСО-393 (схемы силовых цепей).

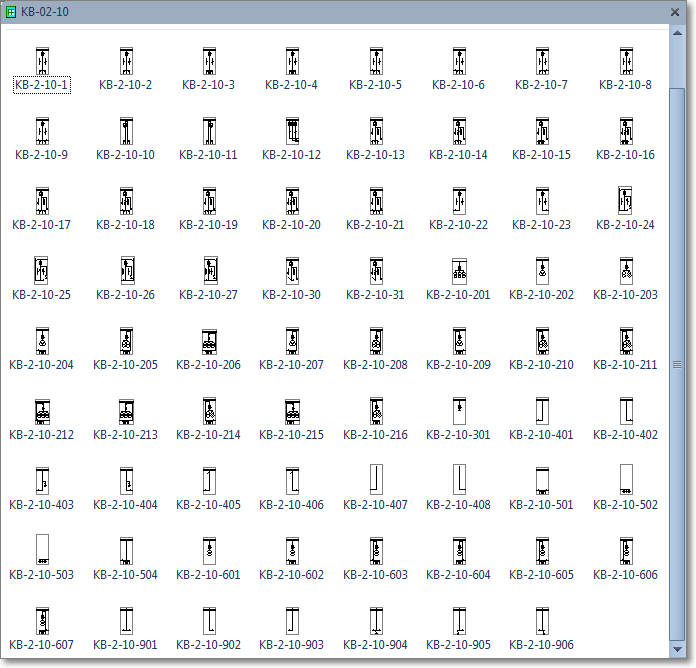

Трафарет Visio - КВ-02-10 (схемы силовых цепей)

Краткое описание и руководство

Шаблоны первичных схем типовых ячеек имеют одинаковую высоту в пределах серии для удобного составления схем распредустройства.

Для изменения текста, на выделенной схеме ячейки, необходимо щелкнуть левой кнопкой мыши по текстовому блоку. Над текстом появится управляющий маркер (на рис. 1 - ТА1). Теперь можно вводить свой текст (старый удалится) или редактировать (F2). За управляющий маркер, можно переместить тестовый блок в любое другое место.

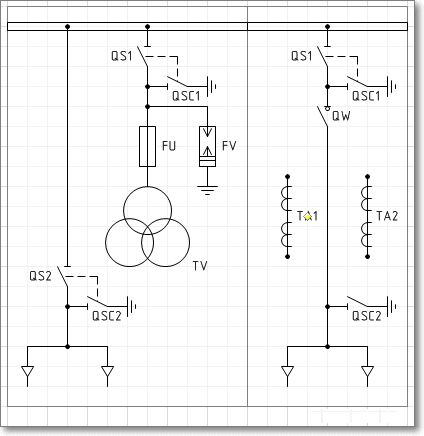

Фрагмент схемы КРУ (текстовый блок ТА1 выделен для перемещения или изменения)
