IndorRoadSigns

IndorRoadSigns: Проектирование дорожных знаков

Система IndorRoadSigns предназначена для проектирования и последующего изготовления дорожных знаков любой сложности. IndorRoadSigns содержит библиотеку шаблонов, позволяющую создавать дорожные знаки в соответствии с действующими стандартами.

Возможности системы:

• Проектирование дорожных знаков согласно действующим нормативным документам: номенклатура дорожных знаков соответствует стандартам России и стран СНГ.

• Создание знаков индивидуального проектирования любой сложности.

• Формирование базовых и размерных линий автоматически, создание произвольные размеры в ручном режиме.

• Экспорт масок для раскройки дорожных знаков на режущем плоттере.

• Создание чертежей: чертежи по проекту создаются автоматически. Их можно распечатать или экспортировать в IndorDraw или формат Autodesk DWG/DXF и др.

Основные функции:

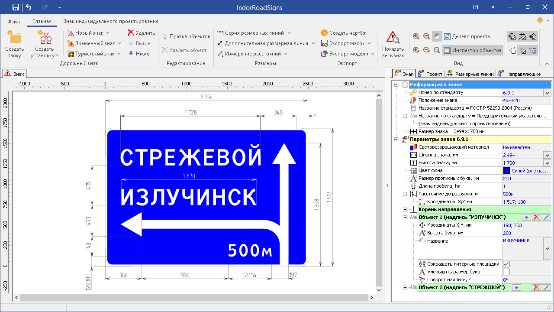

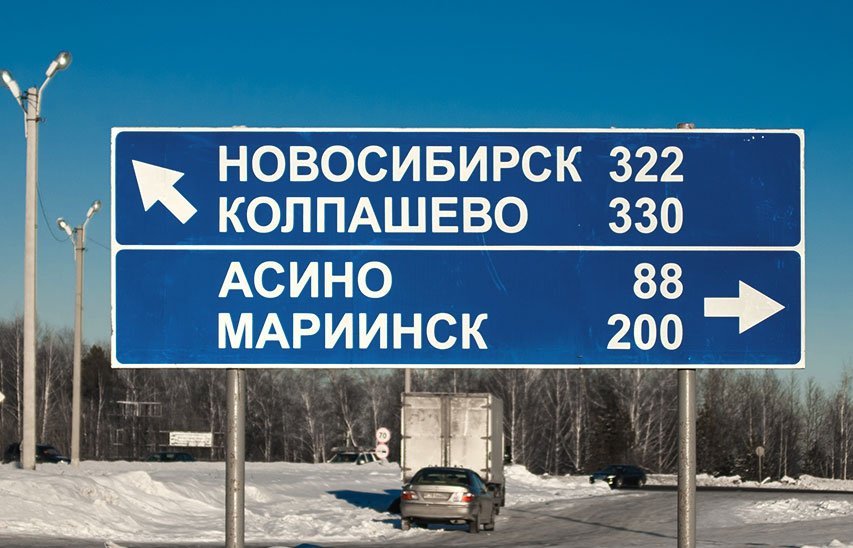

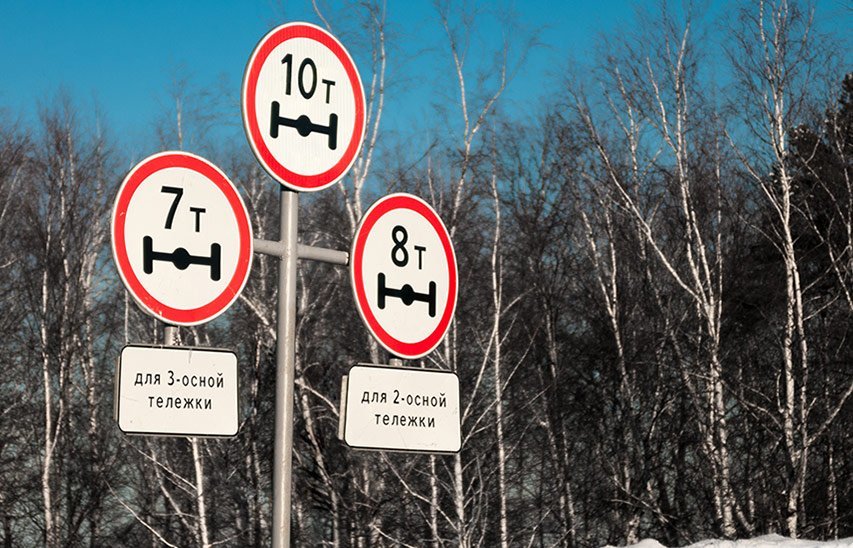

Дорожные знаки согласно нормативным документам

Для создания типового дорожного знака выбирается подходящий шаблон и настраиваютсяпараметры. Номенклатура дорожных знаков соответствует стандартам России и стран СНГ.

Знаки индивидуального проектирования

С удобным конструктором траекторий движения можно построить конфигурацию любой сложности, а затем разместить всю необходимую информацию на знаке.

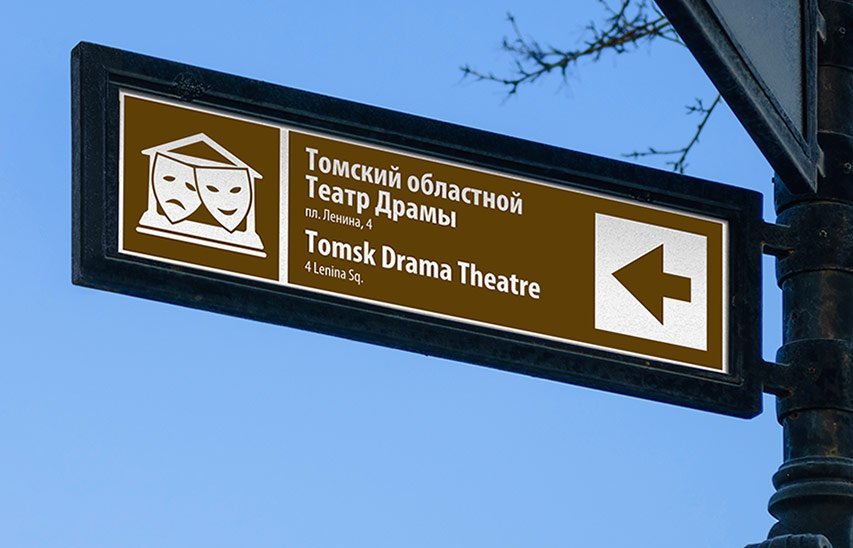

Туристические указатели

Доступны все пиктограммы для туристической инфраструктуры, маршрутов и достопримечательностей, а также инструменты создания знаков-указателей.

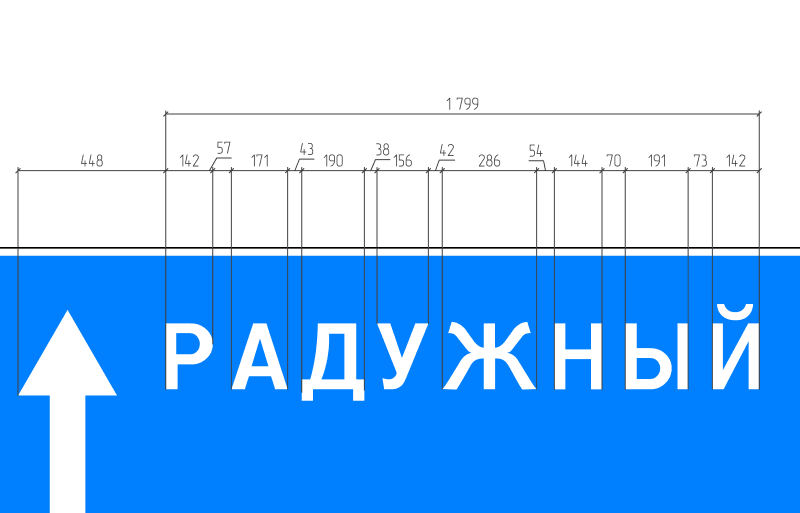

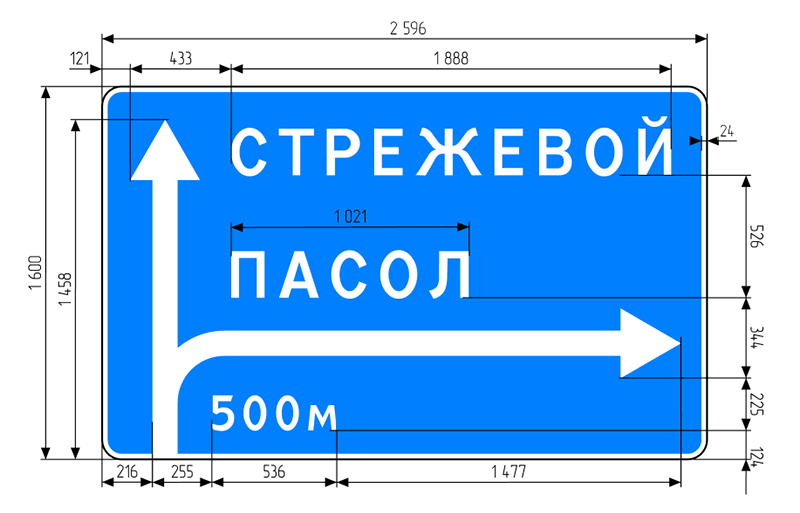

Расстановка размеров

Базовые размерные линии формируются автоматически, но также можно создавать произвольные размеры или серии размерных линий.

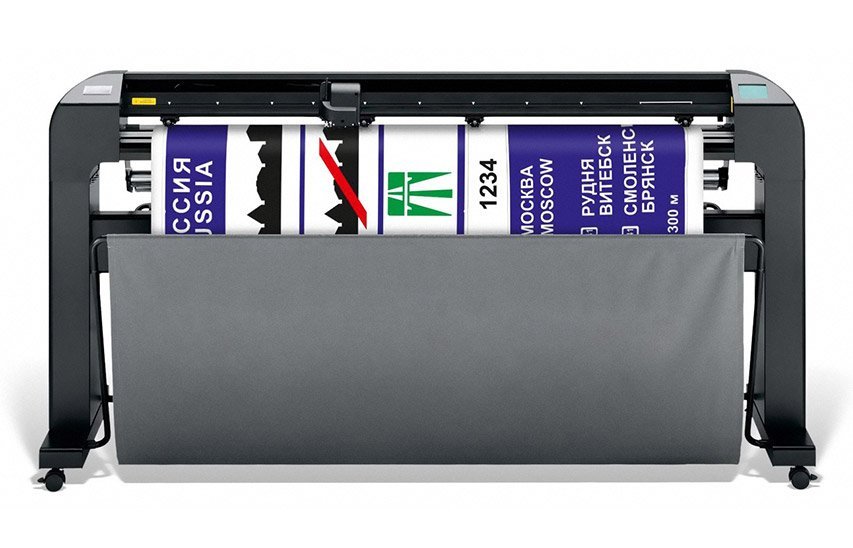

Маски для изготовления

Система создаёт чертежи для раскройки дорожных знаков на режущем плоттере.

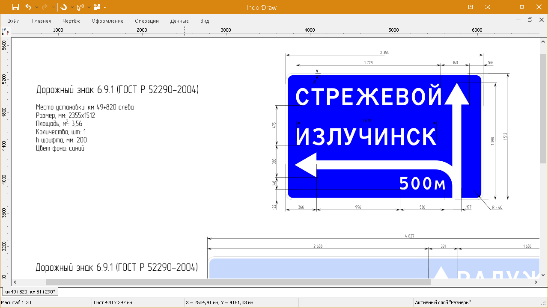

Создание чертежей

Чертежи по проекту создаются автоматически. Их можно распечатать или экспортировать в IndorDraw или AutoCAD.

Поддерживаемые стандарты и нормативные документы

Проектирование дорожных знаков (Россия, Казахстан, Белоруссия, Украина, Узбекистан, Грузия, Монголия, СССР)

• ГОСТ Р 52290–2004. Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования (с изменениями №№ 1, 2, ПП № 20 от 21.01.2013, № 621 от 23.07.2013, № 315 от 02.04.2015, № 822 от 12.07.2017).
• ПНСТ 247–2017. Экспериментальные технические средства организации дорожного движения. Типоразмеры дорожных знаков. Виды и правила применения дополнительных дорожных знаков. Общие положения. — Введ. 01.11.2017. — М.: Стандартинформ,2017. — 28 с.
• ГОСТ 32945–2014. Дороги автомобильные общего пользования. Знаки дорожные. Технические требования. —М.: Стандартинформ, 2016. — 72 с.
• СТ РК 1125–2002. Технические средства организации дорожного движения. Знаки дорожные. Общие технические условия (с изменениями №№ 1, 2). — Астана, 2002. — 120 с.
• СТБ 1140–2013. Знаки дорожные. Общие технические условия . — Введ. 01.07.2014. — Минск: БелГИСС, 2013. — 124 с.
• ДСТУ 4100–2014. Знаки дорожні. Загальні технічні умови. Правила застосування. — Киев, 2015. — 106 с.
• Правила дорожного движения Республики Узбекистан. — Ташкент, 2016.
• Правила дорожного движения Грузии. — 2017.
• MNS 4597: 2013. Авто замын тэмдэг. Техникийн ерөнхий шаардлага. — 2013.
• ГОСТ 10807–78. Знаки дорожные. Общие технические условия (с изменениями №№ 1–6). — Введ. 1980–01–01. — М., 2002. — 140 с.

Проектирование рекламно-информационных знаков

• ГОСТ Р 52044–2003. Наружная реклама на автомобильных дорогах и территориях городских и сельских поселений. Общие технические требования к средствам наружной рекламы. Правила размещения (с изменениями №№ 1, 2). — М.: Стандартинформ,2009. — 8 с.

Проектирование туристских знаков

• Методическое пособие по созданию системы дорожных указателей к объектам культурного наследия и иных носителей информации / Министерство культуры РФ. Департамент туризма и региональной политики. — М., 2013. — 72 с.
• СТБ 1821–2007. Знаки информационные туристические. Приложение А.5. Группа 5 – Достопримечательности. — Минск., 2007.

Для работы в продуктах «ИндорСофт» необходимо выполнение следующих требований.

Минимальные системные требования:

• Процессор: 64-разрядный (x64) процессор с тактовой частотой 2 ГГц или выше

• Память: 4 ГБ (для 64-разрядной системы) оперативной памяти (ОЗУ) или выше

• Видеоадаптер: графическое устройство DirectX 11

• Монитор: 1280 x 1024 с поддержкой режима True Color

• Операционная система: Microsoft Windows 10 1903 или новее (64-разрядная)

Рекомендуемые системные требования:

• Процессор: 4-x ядерный Intel® Core™ i5, i7 или аналогичный AMD® 64-разрядный процессор с тактовой частотой 3 ГГц или выше

• Память: 16 ГБ оперативной памяти (ОЗУ) или выше

• Видеоадаптер: графическое устройство NVidia GTX 77x (например: GeForce® GTX™ 970, GeForce® GTX™ 980, GeForce® GTX™ 780) или аналогичный AMD® c DirectX 11 c Shader Model 4.0 и выше

• Монитор: 1920 x 1080 с поддержкой режима True Color (2 шт.)

• Операционная система: Microsoft Windows 10 1903 или новее (64-разрядная)
