IndorCulvert: Проектирование водопропускных труб

Система IndorCulvert предназначена для проектирования водопропускных труб. Система позволяет создавать несколько вариантов конструкций трубы, по каждому из которых автоматически формируется чертёж и ведомости, а также строится трёхмерная модель конструкции.

Возможности системы:

• Поддержка более 20 типовых альбомов для проектирования железобетонных и металлических конструкций различного сечения и диаметра.

• Вариантное проектирование: создание нескольких вариантов конструкции трубы и их сравнение по формируемым автоматически чертежам и актуальным ведомостям.

• Формирование трёхмерной модели водопропускной трубы по заданным параметрам конструкции трубы и сечения дороги.

• Расчёт объёмов работ по рытью котлована, вывозу грунта, укреплениям откосов и русел, гидроизоляции звеньев и швов в виде отдельной автоматически обновляемой ведомости.

• Расчёт основных гидравлических характеристик русла, определение режима протекания воды по трубе, критических значений уклона и глубины.

• Динамическое формирование чертежа. Экспорт чертежа в различные форматы.

• Экспорт конструкции трубы в форматы OBJ, IFC и др.

Основные возможности

• Проектирование вариантов конструкции водопропускной трубы в соответствии с актуальными типовыми альбомами.

• Формирование чертежей водопропускной трубы в различных проекциях со всеми необходимыми штриховками, выносками и размерными линиями.

• Расчёт объёмов земляных работ по котловану.

• Использование конструкции водопропускной трубы в составе проектов автомобильных дорог IndorCAD/Road.

• Экспорт чертежей водопропускных труб для оформления инженерной документации.

IndorCulvert — самая «молодая» программа на российском рынке в области проектирования искусственных сооружений. Характерной особенностью системы IndorCulvert, выделяющей её на фоне аналогов, является то, что проектирование водопропускной трубы производится непосредственно на чертеже. Чертёж трубы (план, разрез по оси трубы, фасады входного и выходного оголовков) формируется автоматически при создании конструкции и автоматически обновляется при изменении любых её параметров, геометрии трубы или исходных данных. При этом на чертёж уже нанесена большая часть необходимых отметок, размерных линий, штриховок и пр.

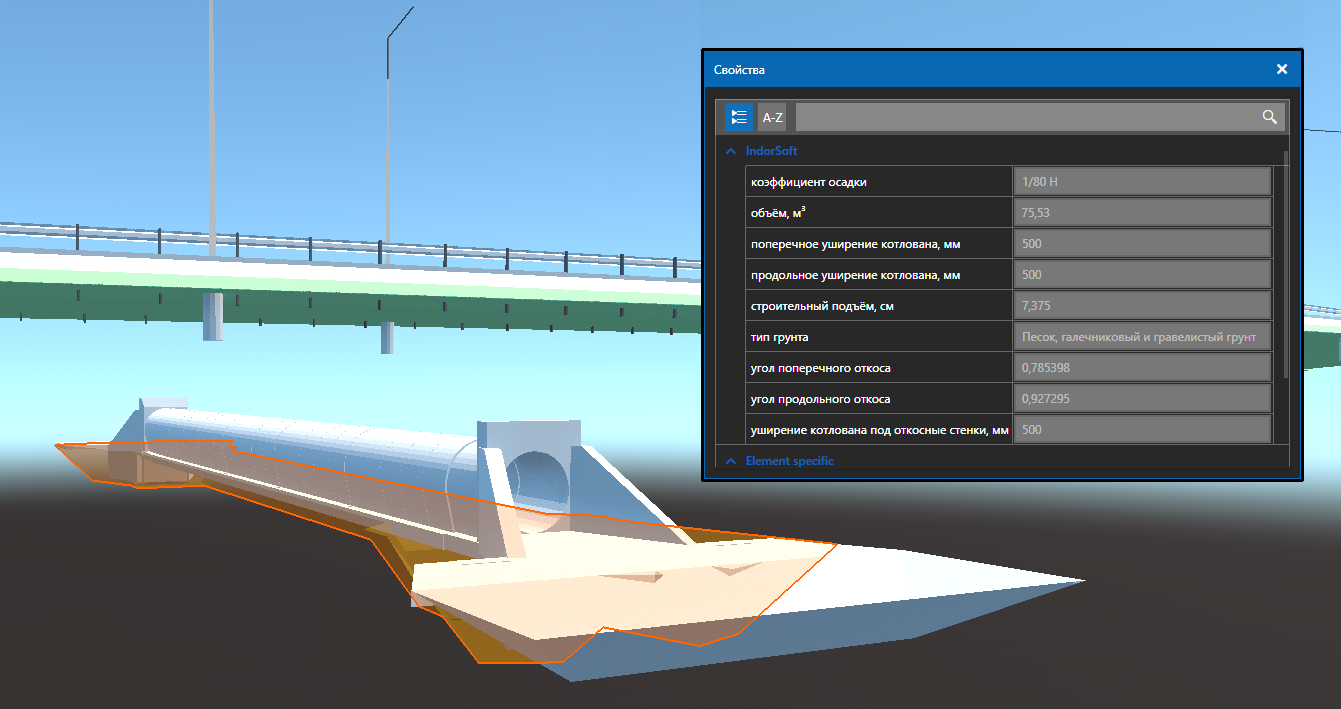

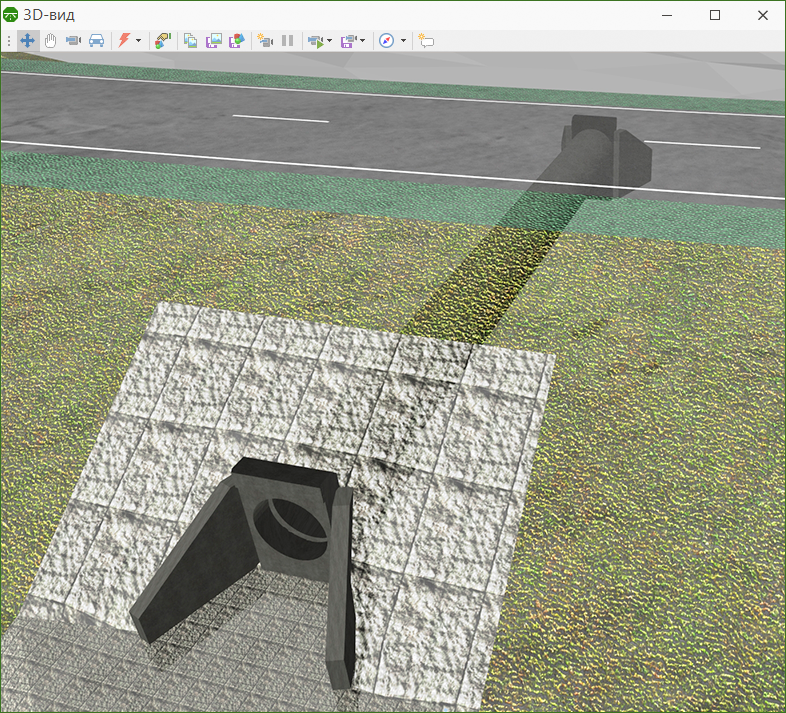

Конструкцию водопропускной трубы в любой момент можно оценить не только на динамическом чертеже, но и по трёхмерному изображению, всегда доступному на отдельной вкладке проекта.

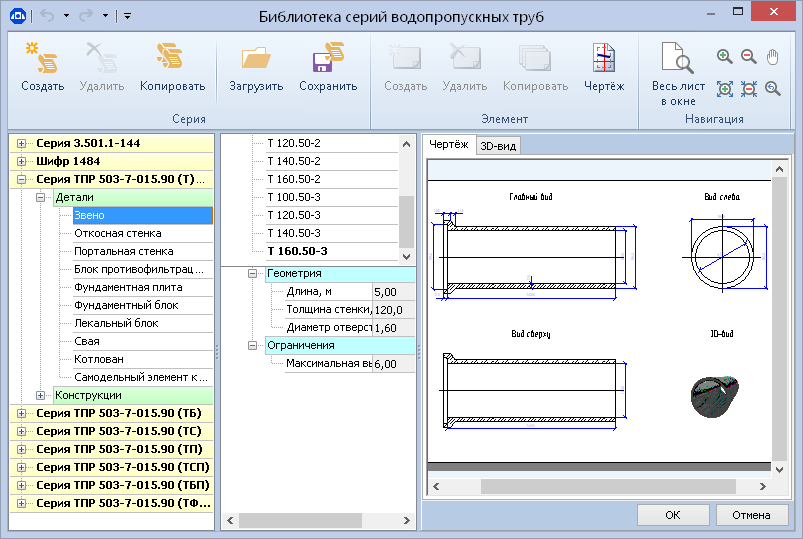

Расширяемая библиотека серий

Вся используемая номенклатура из поддерживаемых типовых альбомов представлена в специальной библиотеке серий. Здесь можно посмотреть подробную информацию по каждому элементу, а также добавить новые элементы: как отдельные детали (звенья средней части, откосные стенки и пр.), так и целые конструкции в виде набора элементов. В результате можно «собрать» конструкцию из нестандартных элементов и сразу увидеть её на чертеже.

Совместимость с IndorCAD

Редактор водопропускных труб доступен как в виде отдельного приложения, так и в качестве дополнительного модуля в составе системы проектирования автомобильных дорог IndorCAD. Создав водопропускную трубу на трассе, можно сразу же приступить к редактированию конструкции трубы в IndorCulvert. При этом автоматически формируется поперечное сечение, а также строится первое приближение конструкции трубы с учётом её текущей длины. Работа с редактором в IndorCAD становится доступной после установки и активации IndorCulvert.

Для работы в продуктах «ИндорСофт» необходимо выполнение следующих требований.

Минимальные системные требования:

• Процессор: 64-разрядный (x64) процессор с тактовой частотой 2 ГГц или выше

• Память: 4 ГБ (для 64-разрядной системы) оперативной памяти (ОЗУ) или выше

• Видеоадаптер: графическое устройство DirectX 11

• Монитор: 1280 x 1024 с поддержкой режима True Color

• Операционная система: Microsoft Windows 10 1903 или новее (64-разрядная)

Рекомендуемые системные требования:

• Процессор: 4-x ядерный Intel® Core™ i5, i7 или аналогичный AMD® 64-разрядный процессор с тактовой частотой 3 ГГц или выше

• Память: 16 ГБ оперативной памяти (ОЗУ) или выше

• Видеоадаптер: графическое устройство NVidia GTX 77x (например: GeForce® GTX™ 970, GeForce® GTX™ 980, GeForce® GTX™ 780) или аналогичный AMD® c DirectX 11 c Shader Model 4.0 и выше

• Монитор: 1920 x 1080 с поддержкой режима True Color (2 шт.)

• Операционная система: Microsoft Windows 10 1903 или новее (64-разрядная)
