IndorCAD/River: Проектирование русловых работ

Система IndorCAD/River предназначена для составления и корректировки лоцманских карт и проектирования дноуглубительных работ.

Возможности системы:

• Использование различных исходных данных:  данные гидрографической батиметрической съёмки, данные наземных инженерно-геодезических изысканий, растровые (сканированные) картографические материалы с точной координатной привязкой и др.

• Создание цифровой модели рельефа побережья и дна водоёмов.

• Объёмная визуализация моделей местности совместно с гидрографическими данными.

• Проектирование дноуглубительных работ: составление укрупнённых планов прорезей, подсчёт объёмов дноуглубительных работ, трассировка эксплуатационных землечерпательных прорезей.

• Оформление лоцманских карт: встроенные библиотеки картографических и гидрографических условных знаков.

• Расчёт проектных и фактических объёмов работ по результатам исполнительной батиметрической съёмки.

• Одновременная работа с несколькими поверхностями, что позволяет легко осуществлять анализ изменений рельефа дна с течением времени, подсчитывать объёмы фактически выполненных дноуглубительных работ.

Основные функции:

• Построение цифровых моделей водоёмов (моделей рельефа побережья и дна).

• Объёмная визуализация моделей местности совместно с гидрографическими данными.

• Проектирование дноуглубительных работ.

• Составление и корректировка лоцманских карт.

• Расчёт проектных и фактических объёмов работ по результатам исполнительной батиметрической съёмки.

Работа в системе IndorCAD/River начинается с создания цифровой модели местности, важнейшим элементом которой является цифровая (триангуляционная) модель рельефа побережья и дна водоёмов. Для её создания можно импортировать данные гидрографической батиметрической съёмки, данные наземных инженерно-геодезических изысканий или выполнить ввод данных вручную непосредственно в системе IndorCAD/River.

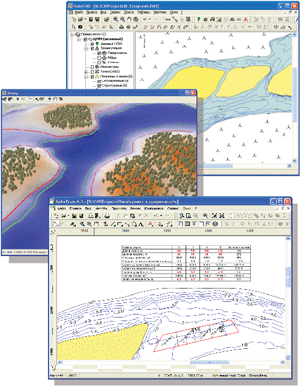

Наглядная светотеневая визуализация в плане (за счёт эффекта «псевдо-трёхмерно») модели рельефа даёт возможность различать на поверхности земли и на дне водоёмов повышения-понижения, экспозиции склонов и ошибки обработки поверхности.

Полученную модель рельефа также можно объёмно визуализировать в окне трёхмерного вида, чтобы наглядно оценить качество модели, увидеть все особенности рельефа дна водоёма.

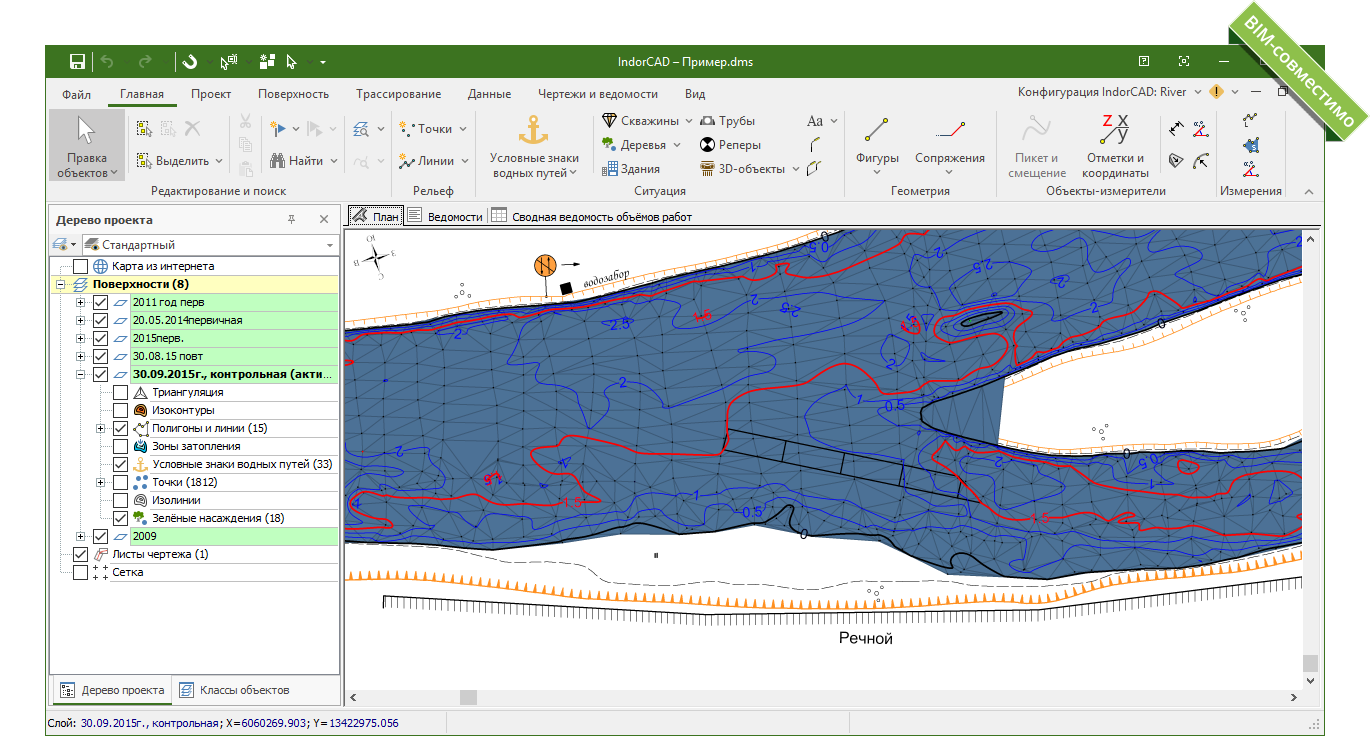

После создания модели рельефа и оценки её качества можно начинать составление карт внутренних водных путей, схем судовых ходов, лоцманских навигационных карт. В систему IndorCAD/River встроены функции по составлению альбомов планов участков, полученных изыскательскими русловыми партиями в период навигации. Благодаря специальным встроенным библиотекам картографических и гидрографических условных знаков можно очень легко придать цифровой модели местности привычный вид навигационной лоцманской карты.

В системе IndorCAD/River допускается одновременная работа с несколькими поверхностями, что позволяет легко осуществлять анализ изменений рельефа дна с течением времени, подсчитывать объёмы фактически выполненных дноуглубительных работ.

Для работы в продуктах «ИндорСофт» необходимо выполнение следующих требований.

Минимальные системные требования:

• Процессор: 64-разрядный (x64) процессор с тактовой частотой 2 ГГц или выше

• Память: 4 ГБ (для 64-разрядной системы) оперативной памяти (ОЗУ) или выше

• Видеоадаптер: графическое устройство DirectX 11

• Монитор: 1280 x 1024 с поддержкой режима True Color

• Операционная система: Microsoft Windows 10 1903 или новее (64-разрядная)

Рекомендуемые системные требования:

• Процессор: 4-x ядерный Intel® Core™ i5, i7 или аналогичный AMD® 64-разрядный процессор с тактовой частотой 3 ГГц или выше

• Память: 16 ГБ оперативной памяти (ОЗУ) или выше

• Видеоадаптер: графическое устройство NVidia GTX 77x (например: GeForce® GTX™ 970, GeForce® GTX™ 980, GeForce® GTX™ 780) или аналогичный AMD® c DirectX 11 c Shader Model 4.0 и выше

• Монитор: 1920 x 1080 с поддержкой режима True Color (2 шт.)

• Операционная система: Microsoft Windows 10 1903 или новее (64-разрядная)
