GS.PipeLine

Общие сведения

Модуль функционирует на платформе *Civil 3D 2015, 2016, 2019−2021 версий. В качестве цифровой модели рельефа используются поверхности Civil 3D, в качестве подосновы — чертежи топопланов в формате dwg.
Для работы с модулем необходимы следующие исходные объекты:

• Трассы и профили, созданные с помощью модуля GS. Trace&Profile.
• Геологические разрезы, созданные с помощью модуля GS.Geology.

* Графические модули GeoSolution переводим на платформу nanoCAD из реестра российского ПО. Базы данных — на СУБД PostgreSQL. Изыскательские модули на этих платформах планируем выпустить до конца 2023 года. Проектный модуль GS. Pipeline — в I квартале 2024 года.


Нормативные документы

Модуль разработан с учетом следующих нормативных документов:

• РД-23.040.00-КТН-110−07 «Магистральные нефтепроводы. Нормы проектирования»
• СП 36.13 330.2012 «Магистральные трубопроводы»
• СТО Газпром 2−2.1−249−2008 «Магистральные газопроводы»
• ГОСТ Р 55 990−2014 «Промысловые трубопроводы. Нормы проектирования»
• СП 284.1 325 800.2016 «Трубопроводы промысловые для нефти и газа. Правила проектирования и производства работ»

Основные функциональные возможности

Назначение категории проектируемого трубопровода
Назначение категории всего проектируемого трубопровода и его отдельных участков.

Для каждой категории определяются следующие параметры прокладки:

• Минимальная глубина заложения до верха трубы
• Проектная глубина заложения трубопровода
• Максимальная глубина заложения трубопровода

Параметры назначаются путем выбора для проектируемого трубопровода прототипа проектирования, сформированного согласно нормативным документам на проектирование.

Расчеты трубопровода на прочность и устойчивость
Расчеты на допустимые кольцевые и продольные напряжения от растягивающих и сжимающих нагрузок с определением следующих значений:

• Толщины стенки трубы δ
• Предельно допустимых температурных перепадов ΔT (+)/ΔT (-)
• Радиуса упругого изгиба оси трубопровода ρ

Расчеты проводятся в соответствии с нормативными документами:

• СП 36.13 330.2012, раздел 12
• СТО Газпром 2−2.1−249−2008, раздел 12
• ГОСТ Р 55 990−2014, раздел 12
• СП 284.1 325 800.2016, раздел 13
• СНИП 2.05.06−85*, раздел 12
• РД-23.040.00-КТН-110−07, раздел 6
• СП 42−102−2004

Прототипы проектирования
Прототипы проектирования магистральных и промысловых нефтегазопроводов формируются по заданным в ТЗ диаметру, рабочему давлению и прочностным характеристикам металла трубы в соответствии с требованиями нормативных документов — СП, СТО, РД, ГОСТ.

В прототип включаются следующие данные:

• Значения толщины стенки трубы δ, радиуса упругого изгиба ρ и предельно-допустимых температурных перепадов ΔT (+)/ΔT (-) с учетом климатических, сейсмических и прочих нормативных воздействий; эти значения рассчитываются для каждой категории трубопровода.
• Параметры и типы отводов горячего гнутья с радиусами гибки 1DN, 5DN, 10DN; холодного гнутья с радиусом гибки 40DN.
• Параметры прокладки трубопровода на переходах через препятствия с учетом запретных зон.
• Параметры полосы строительства и траншеи, способы разработки и засыпки траншеи для расчета объема земляных работ.

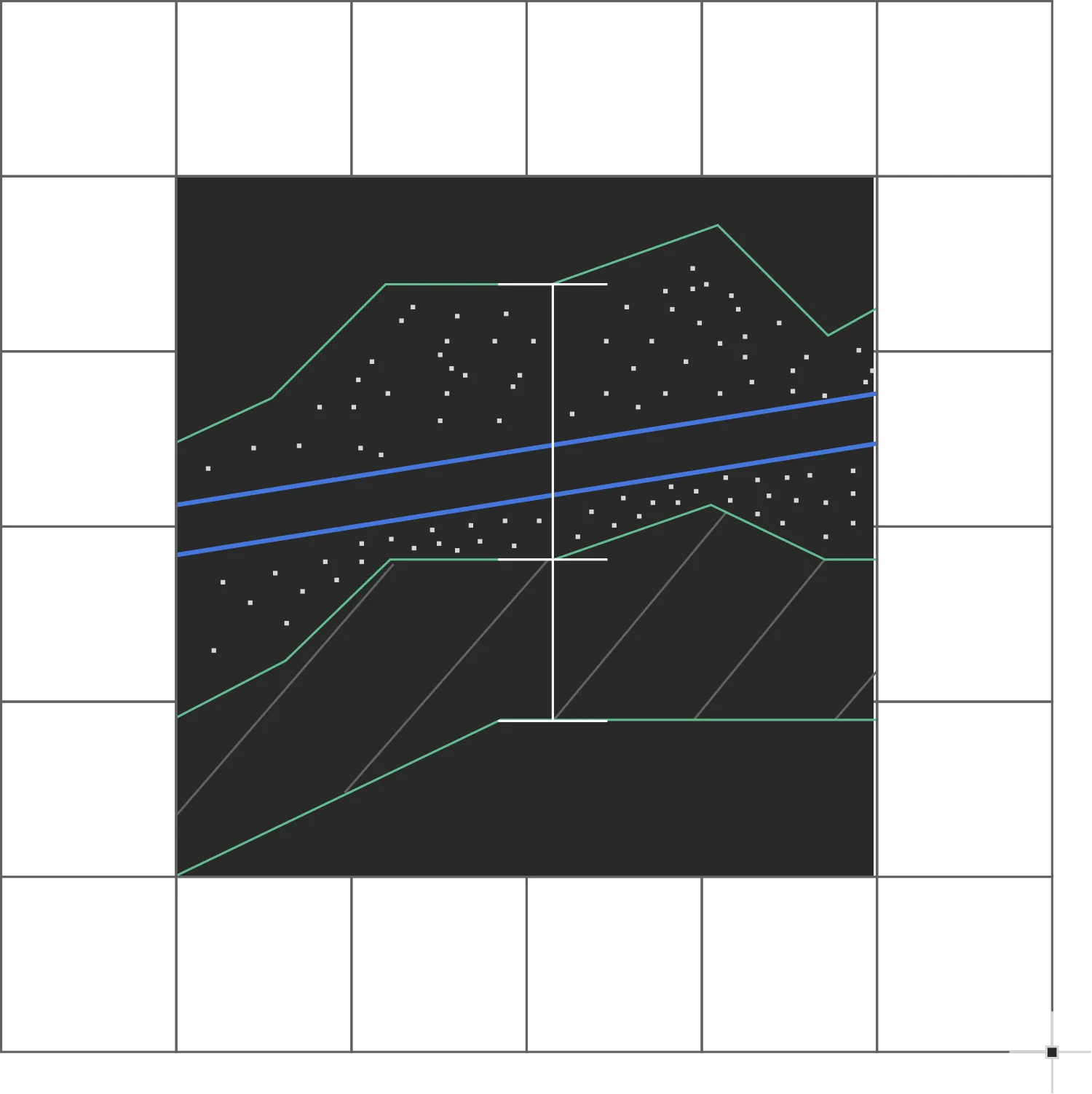

Построение проектного профиля

• Создание насыпей, засыпок и срезок крутых склонов продольного профиля, на которых превышен максимально допустимый продольный и поперечный уклоны рельефа.
• Создание полок на косогорных участках.

Автоматическое формирование переходов трубопровода через препятствия
Переходы через железные и автомобильные дороги формируются с учетом следующих параметров:

• Категория дороги
• Способ прокладки трубопровода
• Длины прямых участков трубопровода за защитным футляром
• Других условий согласно нормативным документам на проектирование

Переходы через подземные трубопроводные сети и подземные кабельные сети формируются с учетом следующих параметров:

• Способ прокладки трубопровода на участке перехода
• Длины прямых участков трубопровода за защитным футляром
• Других условий согласно нормативным документам на проектирование

Переходы через реки, ручьи, протоки формируются с учетом следующих параметров:

• Способ прокладки трубопровода на участке перехода
• Способ балластировки трубопровода
• Тип утяжелителей

Учитываются данные гидрологических изысканий: глубина размыва дна, ГВ, СМГВ, ГВВ 1%, 2%, 5% и 10%-ной обеспеченности.

Переходы через озера, водохранилища и пруды формируются с учетом следующих параметров:

• Способ прокладки трубопровода на участке перехода
• Способ балластировки трубопровода
• Тип утяжелителей

Переходы через болота I, II и III типа по СП 86.13 330.2012 «Магистральные трубопроводы (актуализированная редакция СНиП III-42−80*) формируются с учетом следующих параметров:

• Способ прокладки трубопровода на участке перехода
• Способ балластировки трубопровода
• Тип утяжелителей

Размещение горизонтальных вставок на плане трассы
Автоматическое или интерактивное размещение в пределах коридора прокладки следующих типов вставок:

• Кривые упругого изгиба
• Холодногнутые отводы
• Горячегнутые отводы
• Крутоизогнутые штампованные отводы ОКШ
• Крутоизогнутые штампосварные отводы ОКШС

Параметры кривых упругого изгиба рассчитываются из условий прочности и устойчивости трубопровода.
Параметры геометрии гнутых отводов рассчитываются в зависимости от используемых труб и характеристик трубогибочных устройств.


Размещение вертикальных вставок на профиле трассы
Автоматическое или интерактивное размещение в пределах коридора прокладки следующих типов вставок:

• Кривые упругого изгиба
• Холодногнутые отводы
• Горячегнутые отводы
• Крутоизогнутые штампованные отводы ОКШ
• Крутоизогнутые штампосварные отводы ОКШС

Параметры кривых упругого изгиба рассчитываются из условий прочности и устойчивости трубопровода.
Параметры геометрии гнутых отводов рассчитываются в зависимости от используемых труб и характеристик трубогибочных устройств.


Автоматическое проектирование трубопровода на профиле
Автоматическое создание трубопровода на профиле с размещением в вершинах кривых упругого изгиба, отводов холодного и горячего гнутья.

• Учитываются границы коридора прокладки.
• Учитываются переходы через препятствия.

Интерактивное редактирование полученного трубопровода на профиле.

• Создание, удаление, перемещение вершин трубопровода.
• Создание, удаление, изменение вставок в вершинах трубопровода.

При перемещении вершин трубопровода автоматически пересчитывается радиус кривых упругого изгиба и состав вставок из отводов холодного и горячего гнутья.


Интерактивное проектирование трубопровода на профиле
Интерактивное проектирование трубопровода на профиле в границах коридора прокладки.

• Создание, удаление, перемещение вершин трубопровода.
• Создание, удаление, изменение вставок в вершинах трубопровода.

При перемещении вершин трубопровода автоматически пересчитывается радиус кривых упругого изгиба и состав вставок из отводов холодного и горячего гнутья.


Расчет балластировки трубопровода
Расчет балластировки трубопровода на обводненных участках с учетом типа утяжелителей и интенсивности нагрузки от упругого отпора на выпуклых и вогнутых вертикальных кривых.


Автоматическое формирование спецификации
В спецификацию трубопровода включаются следующие данные:

• Общая длина
• Длина участков трубопровода по категориям
• Количество и тип горизонтальных гнутых отводов
• Количество и тип вертикальных гнутых отводов
• Количество и длина защитных кожухов на переходах через подземные препятствия
• Количество и тип утяжелителей для балластировки трубопровода

Автоматическое формирование ведомостей объемов земляных работ

• Автоматическое формирование ведомостей по объемам земляных работ, связанных с планировкой рельефа путем срезок, засыпок и созданием полок.
• Автоматическое формирование ведомостей по объемам земляных работ, связанных с созданием траншеи для прокладки трубопроводов.
