PromRisk - расчет риска на производственных объектах

Расчет индивидуального и социального пожарного риска

PromRisk предназначен для выполнения расчета индивидуального и социального пожарного риска в соответствии с «Методикой определения расчетных величин пожарного риска на производственных объектах» (утвержденной приказом МЧС России №404 от 10.07.2009, с учетом изменений, вносимых в методику приказом МЧС России №649 от 14.12.2010).
Интерфейс программы позволит быстро и наглядно задать все необходимые для расчета исходные данные, проанализировать результаты и сформировать отчет.

Сертификат соответствия программного комплекса FireCat: PromRisk.

Программный комплекс FireCat зарегистрирован в Фонде алгоритмов и программ для ЭВМ МЧС России в области

Возможности

• В PromRisk реализовано моделирование аварийных ситуаций для установок с горючими жидкостями и газами, что позволяет выполнять расчеты для АЗС, резервуарных парков, газопроводов и других подобных объектов.
• В программе можно создавать наземные и подземные резервуары, трубопроводы, ТРК и гибкие соединения от заправщика, здания на территории объекта и в селитебной зоне, автомобильные дороги.
• Программа позволяет создать различные типы людей (работников объекта и население), с различным временем нахождения на объектах территории и в селитебной зоне.
• PromRisk позволяет автоматически создавать инициирующие аварийные события для каждого типа оборудования, строить дерево событий, выполнять расчет потенциального риска, индивидуального риска и социального риска.
• После выполнения расчета создается отчет с подробным описанием выполненных расчетов.обеспечения пожарной безопасности.

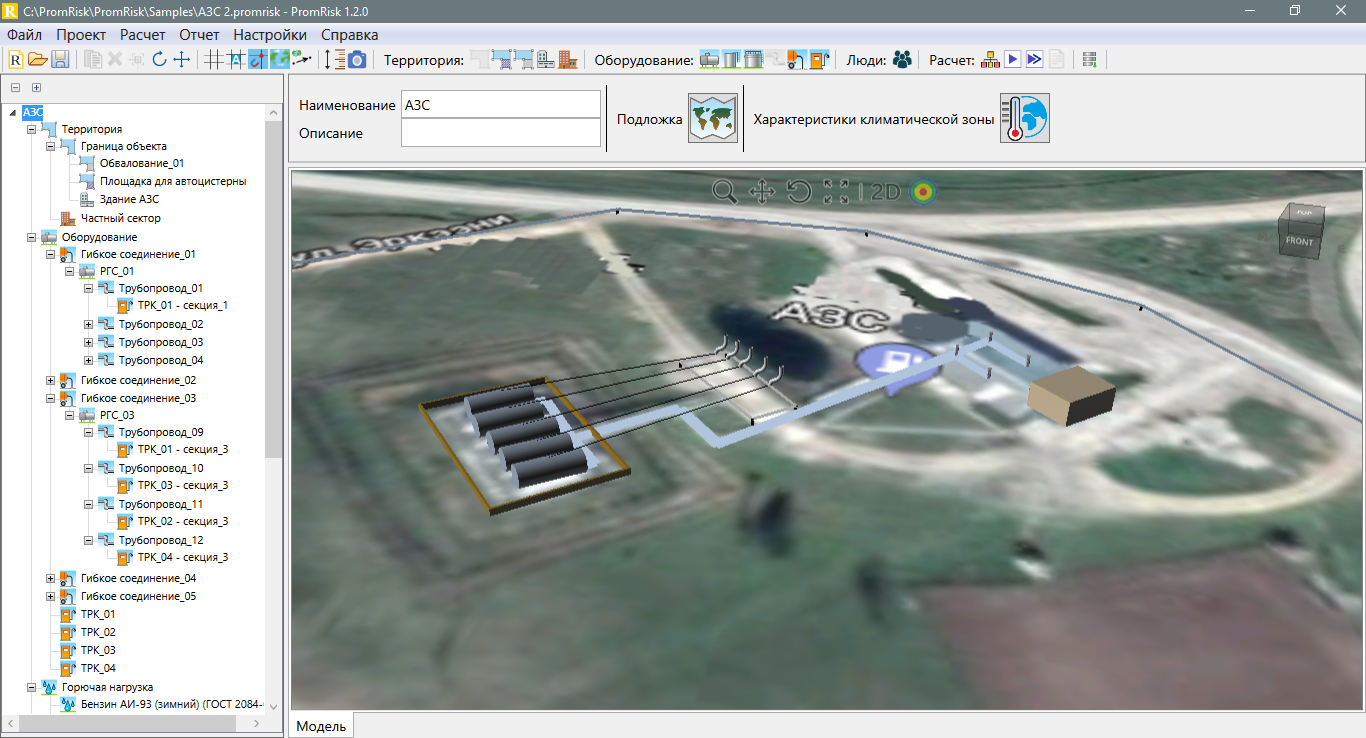

Построение модели для расчета

Программа позволяет загрузить в качестве подложки изображение или область онлайн-карты. С помощью инструментов для создания объектов можно быстро и удобно задать расположение резервуаров и ТРК, проложить трубопроводы, создать здания, обвалования и области территории. 3D-модели зданий и резервуаров позволяют сделать визуализацию максимально реалистичной.

Моделирование проливов горючих жидкостей

При выполнении расчетов используется оригинальная модель пролива жидкости на территории объекта, позволяющая прогнозировать разлитие жидкости при любой аварийной ситуации, связанной с истечением жидкости при разгерметизации или разрушении резервуара или трубопровода:

• пролив на свободной неограниченной поверхности;
• пролив в пределах обвалования произвольной формы в плане;
• образование пролива при квазимгновенном разрушении резервуара с переливом части жидкости через обвалование.

Площадь пролива определяется с учетом коэффициента разлития, в зависимости от типа поверхности. Результаты моделирования аварийных проливов жидкости являются основой для проведения дальнейших расчетов сценариев с пожарами проливов, взрывов и пожаров-вспышек паровоздушного облака, образующегося в результате испарения жидкости с по верхности разлива.

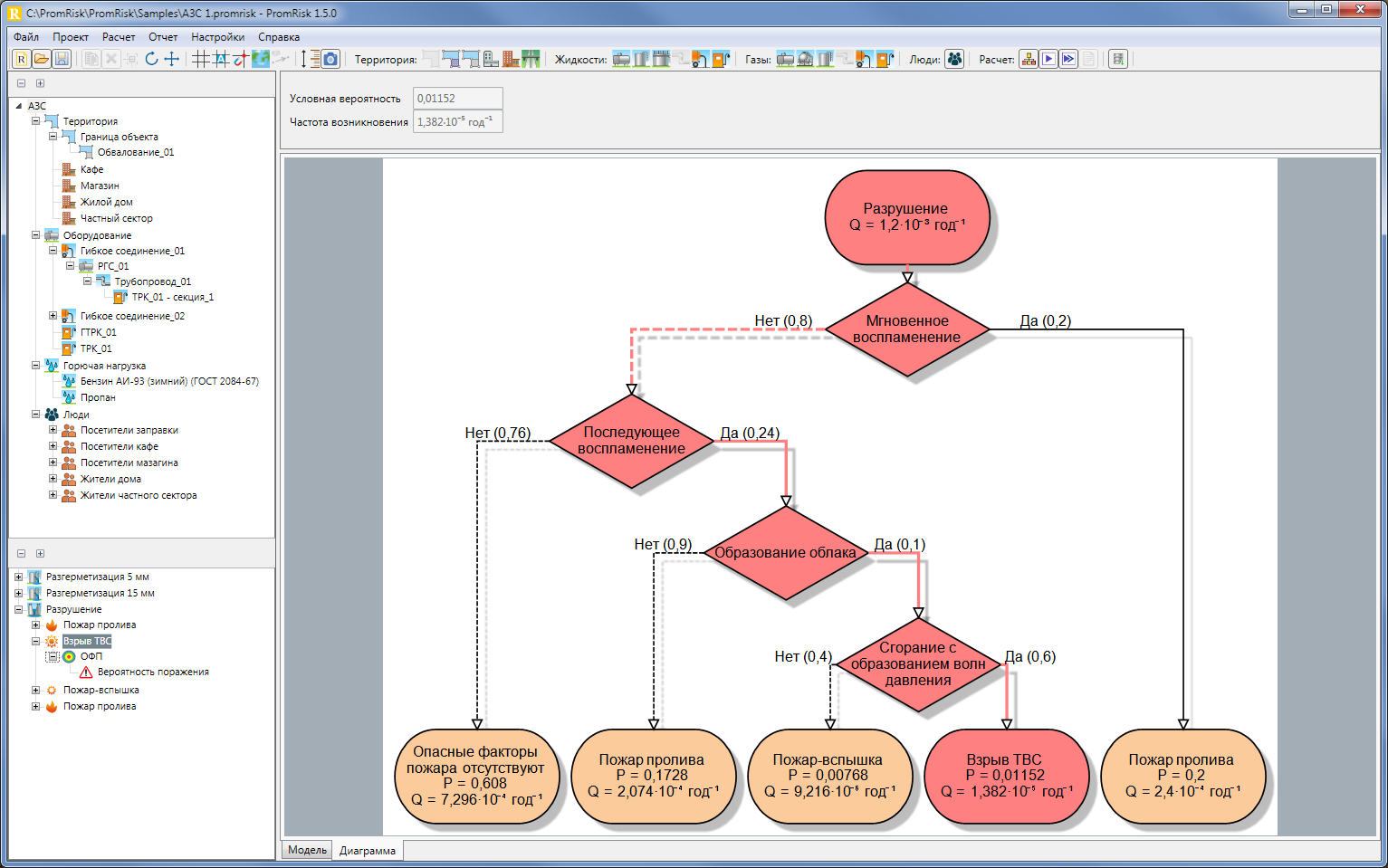

Дерево событий

Программа автоматически создает инициирующие события в зависимости от типа оборудования и строит дерево сценариев развития аварии: пожар пролива, взрыв ТВС, пожар-вспышка, вертикальный и горизонтальный факел, огненный шар. Частоты возникновения инициирующих событий (разгерметизация, разрушение оборудования и др.) принимаются по "Методике МЧС" или могут быть указаны пользователем самостоятельно, например, рассчитанные по результатам неразрушающего контроля трубопроводов, полученные по имеющимся статистическим данным или другим методикам.

Поля опасных факторов пожара, вероятности гибели и риска

По итогам расчета PromRisk создает поля опасных факторов пожара (избыточного давления взрыва, теплового потока от пожара и т.д.) для наглядной оценки расположения опасных зон. Для каждого сценария развития аварии и для промышленного объекта в целом строятся поля потенциального риска, что позволяет оценить вклад отдельного сценария в итоговую величину риска.

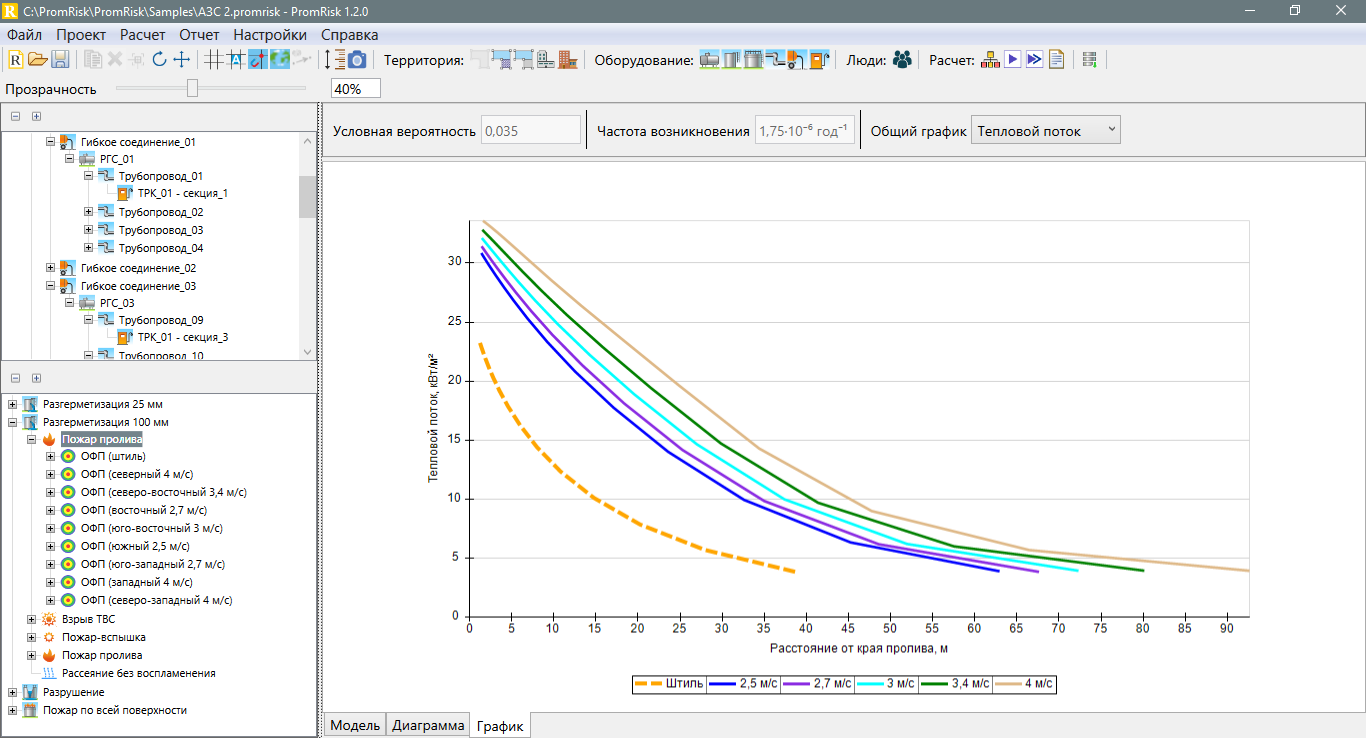

Графики ОФП

Еще одним результатом расчета являются графики опасных факторов пожара в зависимости от расстояния (например, график величины теплового потока в зависимости от расстояния до края пролива). Это дает широкие возможности для анализа и представления результатов.

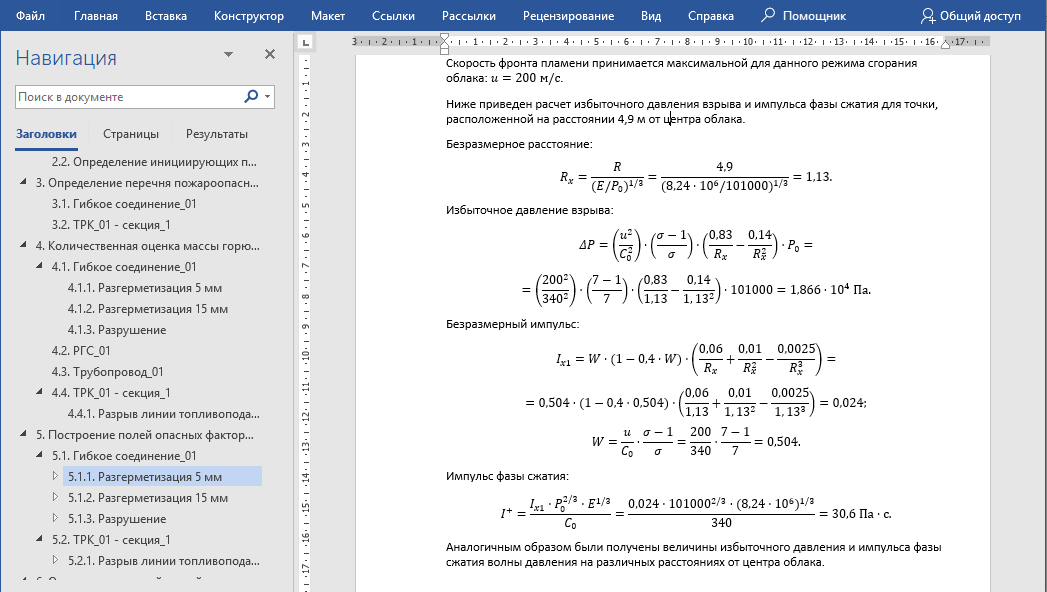

Отчет

После выполнения расчета PromRisk создает подробнейший отчет, содержащий информацию обо всех этапах выполнения расчета. Отчет включает в себя описание хода расчета, графики и поля ОФП, вероятности гибели, риска.
