ОДИССЕЙ

Программа предназначена для анализа и обработки записей сейсмического движения грунта и синтезированных акселерограмм с целью получения данных для расчета сооружений на сейсмостойкость по интегральной модели сейсмического воздействия во временной и частотной областях.

Применение функций программы необходимо для установления вида и параметров расчетной модели сейсмического воздействия в случае учета волнового его характера по требованию примечания 1 к п. 5.23 СП 14.13330.2018.

Полученные результаты могут быть использованы при расчете сооружений на сейсмические воздействия в
ПК STARK ES и в других программах.

 Функции программы версии 3.0

• Импорт акселерограмм – поступательных компонент сейсмического движения грунта – из файлов формата txt;
• изменение диапазона данных по оси абсцисс и масштабирование данных по оси ординат;
• фильтрация сейсмических волн по частоте и по длине волны;
• векторный анализ (поворот системы координат; расчет модуля и направляющих косинусов вектора сейсмического воздействия; вычисление ротационных компонент);
• корреляционный анализ (функция корреляции; математическое ожидание, среднеквадратичное отклонение, коэффициенты корреляции параметров поступательного и ротационного движения; коэффициент относительной интенсивности ротаций);
• частотный анализ (прямое и обратное преобразование Фурье; нормированная функция интенсивности для поступательных и ротационных компонент; спектральные плотности поступательных и ротационных компонент);
• вычисление коэффициента динамичности в осях частот и в осях периодов, построение огибающей коэффициентов динамичности для одной или нескольких компонент вектора сейсмического воздействия, включая ротационные компоненты, как в вероятностной, так и в детерминированной постановке;
• сохранение обработанных акселерограмм и других расчетных данных из текущего окна и печать изображения текущего вида (окна);

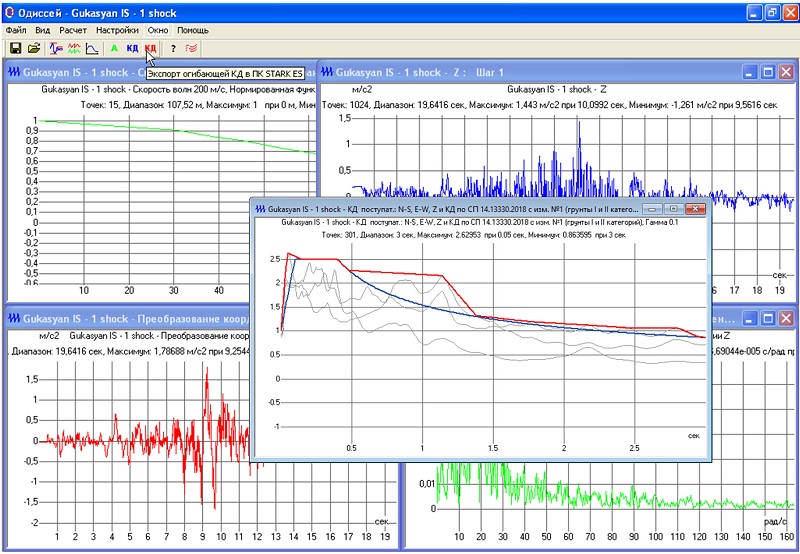

• экспорт акселерограмм и коэффициентов динамичности (в том числе в виде огибающих) в ПК STARK ES.

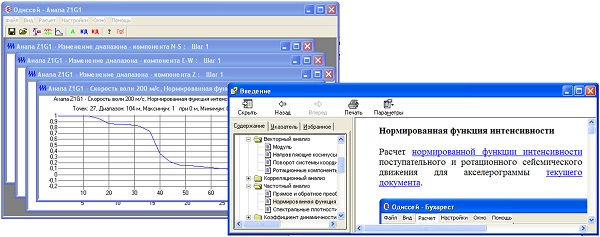

Определение вида волновой модели воздействия (интегральная дилатационная, интегральная дилатационно-ротационная или дифференцированная) осуществляется по графику нормированной функции интенсивности поступательного движения грунта.

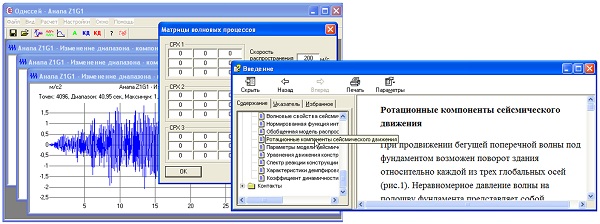

Расчет ротационных компонент вектора сейсмического воздействия выполняется на основе обобщенной волновой модели сейсмического движения грунта.

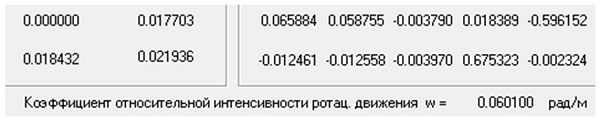

Вычисление коэффициента относительной интенсивности ротационного движения необходимо для расчета конструкций линейно-спектральным методом с применением интегральной дилатационно-ротационной модели воздействия.

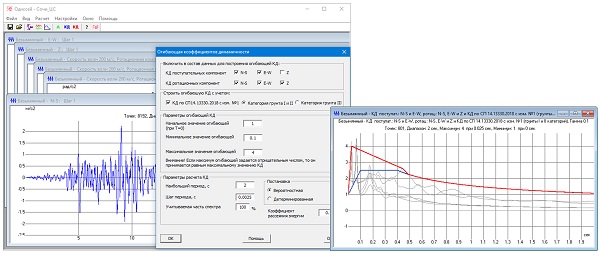

Построение огибающей функции коэффициента динамичности выполняется по любой комбинации компонент поступательного и ротационного движения грунта с учетом требования СП 14.13330.2018. Экспорт огибающей возможен в формат ПК STARK ES или в формат txt.

Для удобства пользователей программа снабжена справочной системой, в которой, помимо подробного описания функций расчета, имеется справочник по теоретическим основам реализованных в программе расчетов.
