TDD

Программа TDD является генератором комплекта текстовой конструкторской документации для проектов, разработанных в САПР электронных устройств P-CAD (ACCEL EDA). Также она может совместно использоваться с другими САПР (CADSTAR, Zuken CR-5000, PADS PowerPCB, OrCAD, Protel, CircuitMaker, Allegro), поддерживающими генерацию выходных данных в виде списка используемых материалов (Bill of Materials, BOM) в формате CSV (Comma Separated Value).

В комплект формируемых документов входят:
— перечень элементов;
— групповой перечень элементов;
— спецификация;
— групповая спецификация (варианты А и Б);
— ведомость покупных изделий;
— групповая ведомость покупных изделий;
— любые нестандартные документы.

Главной особенностью программы является возможность автоматизировать процесс разработки текстового документа. Для обеспечения этой возможности требуется предварительная подготовка дополнительной информации о компонентах (наименование компонента, обозначение документа на поставку и т.д.) в системе проектирования или наличие базы данных, содержащей такую информацию.

Взаимодействие программы TDD с системами проектирования с целью извлечения сведений о компонентах осуществляется различными способами. Для P-CAD (ACCEL EDA) существуют следующие способы:
— интерфейс DBX (только для P-CAD 2001), позволяющий извлекать данные из открытых файлов схем и печатных плат;
— файлы схем (SCH) и печатных плат (PCB) формата ASCII;
— файлы BOM.

Взаимодействие с остальными САПР возможно только через файлы BOM.

TDD также позволяет получать данные о компонентах из баз данных, поддерживающих обмен информацией с помощью интерфейса ODBC.

Программа обладает удобными средствами редактирования табличных данных, большим количеством настроек, удовлетворяющих разнообразные запросы пользователей.

В версию 3.0 внесены следующие изменения:

— Добавлены новые возможности, касающиеся работы со Списком компонентов и автоматического заполнения документа.

- Реализован механизм регистрации изменений.

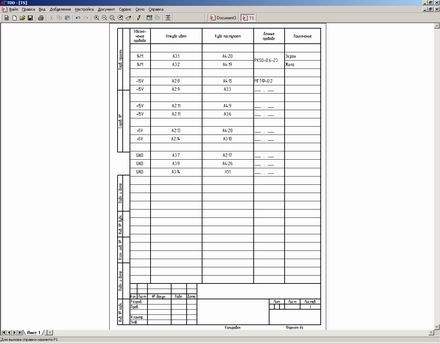

- Реализована возможность формирования таблицы соединений (с помощью программы Schemagee).

- Появилась панель для быстрого переключения между окнами.

- Сделаны различные усовершенствования.

— Исправлены обнаруженные ошибки.
