Schemagee

Программа Schemagee представляет собой первый отечественный редактор, позволяющий оформлять принципиальные схемы в строгом соответствии с требованиями ГОСТ под управлением операционных систем Windows 98/ME/2000/XP/7/8/10.

Однако, в отличие от аналогичных решений, постоенных на базе системы AutoCAD или других механических САПР, редактор Schemagee является именно EDA продуктом — он предназначен для разработки электронных устройств и имеет на выходе список соединений, который можно использовать для проектирования печатных плат или моделирования.

Редактор Schemagee — это автономное приложение, дающее пользователю возможность разрабатывать собственные библиотеки компонентов и строить на их основе принципиальные схемы любой сложности и уровня иерархии. Компоненты могут иметь несколько (в том числе и неоднородных) секций, а также любое количество атрибутов. Пользователь имеет возможность подключать или импортировать ранее разработанные библиотеки системы P-CAD 4.5 — 8.7 и 200х, а также извлекать информацию о компонентах из готовых проектов. Гибкий набор настроек импорта, позволяет правильно загружать библиотеки, подготовленные в нестандартных масштабах, например, «русском дюйме».

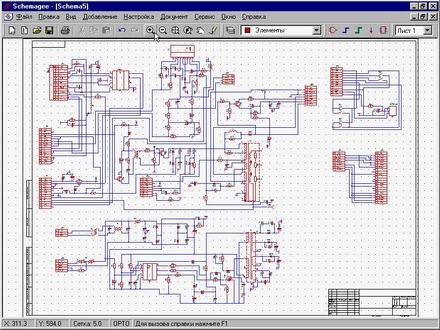

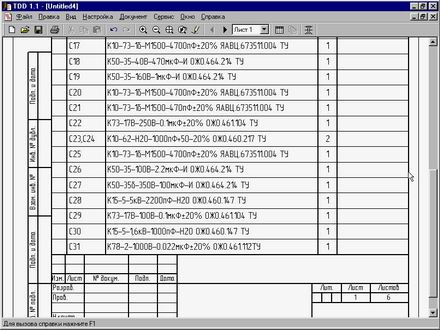

Созданные в редакторе схемы могут содержать блоки, которые могут находиться как во внешнем файле, так и на чертеже основной схемы. Мощная система верификации позволяет выявить большинство основных ошибок, возникающих при разработке схемы. Дальнейшая работа над проектом осуществляется с помощью программы TDD, данные в которую передаются через список используемых материалов (BOM — Bill of Material) или напрямую через COM интерфейс.

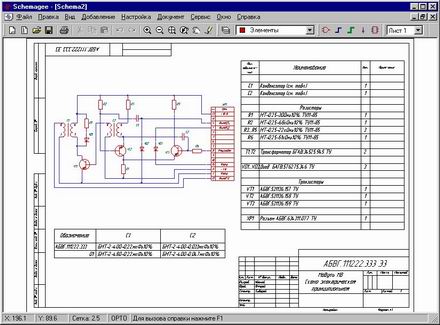

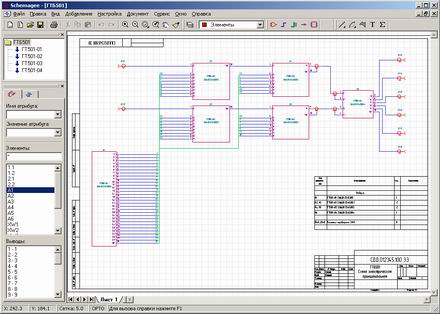

Интеграция с программой TDD дает возможность создавать схемы с расположенным здесь же перечнем элементов, что допускается ГОСТ, но невозможно ни в одной другой системе проектирования.

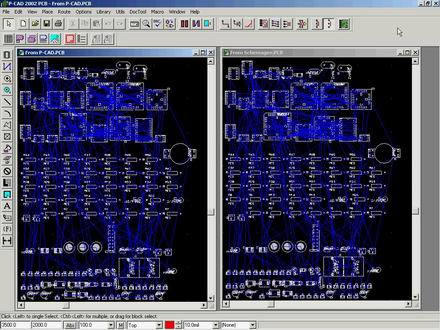

Редактор Schemagee имеет возможности экспорта схемы в формате DXF, а также генерации списков соединений в форматах Tango, P-CAD ASCII, P-CAD 4.5 ALT и SPICE. На рисунке ниже показан результат импорта списков соединений одной и той же схемы, разработанной  в редакторе P-CAD 2002 Schematic и Sсhemagee. Поддержка популярного формата Tango делает Schemagee совместимым с большинством современных редакторов печатных плат, например, Protel DXP или OrCAD.

В версию 1.5 внесены следующие изменения:

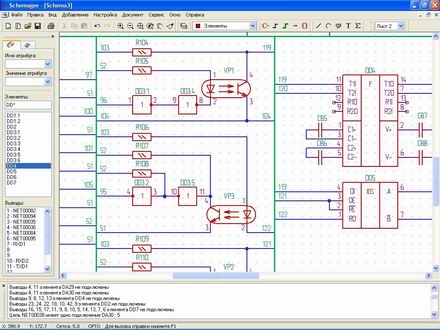

— В интерфейсе: добавлены панель навигации по схеме и панель ошибок, обнаруживаемых в ходе проверки схемы. Между панелями и схемой реализован механизм «горячей связи»: щелчок по элементу, цепи или выявленной ошибке переключает редактор в режим оптимального отображения указанного объекта.

— Реализована возможность экспорта схемы в файл формата ACCEL ASCII системы P-CAD (ACCEL EDA). Это позволит организовать двунаправленную связь с системами P-CAD 2002 и Protel DXP.

— Реализована возможность импорта файла ECO (Engineering Change Order) системы P-CAD (ACCEL EDA), позволяющая корректировать схему согласно изменениям на плате. Теперь редактор схем Schemagee может полностью заменить редактор схем P-CAD.

— Добавлена поддержка FIL-файла системы Master Designer при импорте файлов формата PDIF. Тем не менее, операция импорта не является обязательной. Пользователь может подключать к редактору библиотеки старых версий P-CAD Master Designer и работать с ними напрямую. Напомним, что для пользователей редакторов печатных плат этих версий имеется возможность генерации списков соединений в формате ALT.

— Появилась возможность редактирования в одном диалоговом окне всех атрибутов компонентов схемы или библиотеки.

— Реализована возможность автоматического и ручного переименования отводов шин. Ранее отводы шин автоматически получали имя соответствующей цепи. Сейчас при наличии на схеме двух разных шин, каждая из них может иметь собственную нумерацию отводов, не связанную с именами цепей.

— Добавлена функция автосохранения файла схемы и библиотеки.

— В комплект поставки включены несколько библиотек, полностью готовых к использованию, несколько примеров сложных иерархических схем, а также набор файлов, демонстрирующий возможности импорта.

— Сделан ряд небольших усовершенствований, а также исправлены ранее замеченные ошибки.

В версию 2.0 внесены следующие изменения:

— Модернизировано графическое ядро программы.

— Реализован полноценный интерфейс с системой Protel, позволяющий импортировать и экспортировать схемы и проекты в формате этой системы. Более того, стало возможным импортировать схемы не только в ASCII, но и в бинарном формате.

— Добавлена возможность импорта многолистовых схем в формате P-CAD 4.5.

— Добавлены дополнительные возможности для работы с шинами.

— Усовершенствована работа с таблицами.

— Изменение в интерфейсе: добавлена панель иерархии.

— Реализован механизм горячей связи с редактором печатных плат P-CAD PCB.

— Усовершенствован процесс формирования перечня элементов.

В версию 2.1 внесены следующие изменения:

— Реализована поддержка системы P-CAD 2004.

— Добавлена возможность формирования списка соединений в формате Keyin, который можно использовать для разработки печатной платы в программе Expedition PCB.

— Добавлены дополнительные возможности для работы со скрытыми выводами.

— Сделаны различные усовершенствования согласно запросам пользователей.

— Исправлены обнаруженные ошибки.

В версию 2.5 внесены следующие изменения:

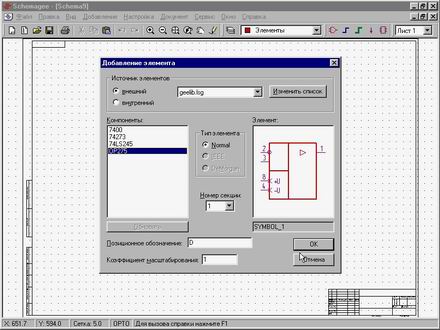

— Реализован новый способ добавления элементов на схему.

— Добавлен дополнительный механизм переименования различных объектов.

— Добавлена возможность размножения массивом графических объектов.

— Появилась возможность размещения на поле схемы рисунков в форматах
BMP, JPEG, GIF.

— Добавлены дополнительные возможности заполнения основной надписи.

— Сделаны различные мелкие усовершенствования.

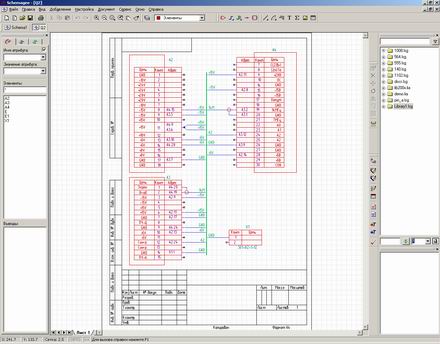

В версию 3.0 внесены следующие изменения:

- Реализована поддержка атрибутов и классов цепей.

- Добавлена возможность формирования списка соединений в форматах RINF и PADS ASCII.

- Реализована возможность формирования таблицы соединений (с помощью программы TDD).

- Появились возможности использования специальных атрибутов выводов элементов.

- Реализован механизм регистрации изменений.

- Добавлена навигация по шинам.

- Появилась панель для быстрого переключения между окнами.

- Сделаны различные усовершенствования.

- Исправлены обнаруженные ошибки.
