PAM-STAMP

PAM-STAMP – разработка компании ESI Group, применяется для моделирования процессов листовой штамповки, охватывает при этом широкий круг решаемых задач: от проектирования инструмента и выбора заготовки до расчета с учетом всех технологических особенностей перед запуском в производство. PAM-STAMP основан методе конечных элементов, что обеспечивает высокую точность расчета. Решение применяется для:

• Снижения количества брака​

• Сокращения сроков освоения технологии​

• Снижения нагрузки на оборудование​

• Улучшения качественных характеристик изделий​

• Сокращения затрат на подготовку производства​

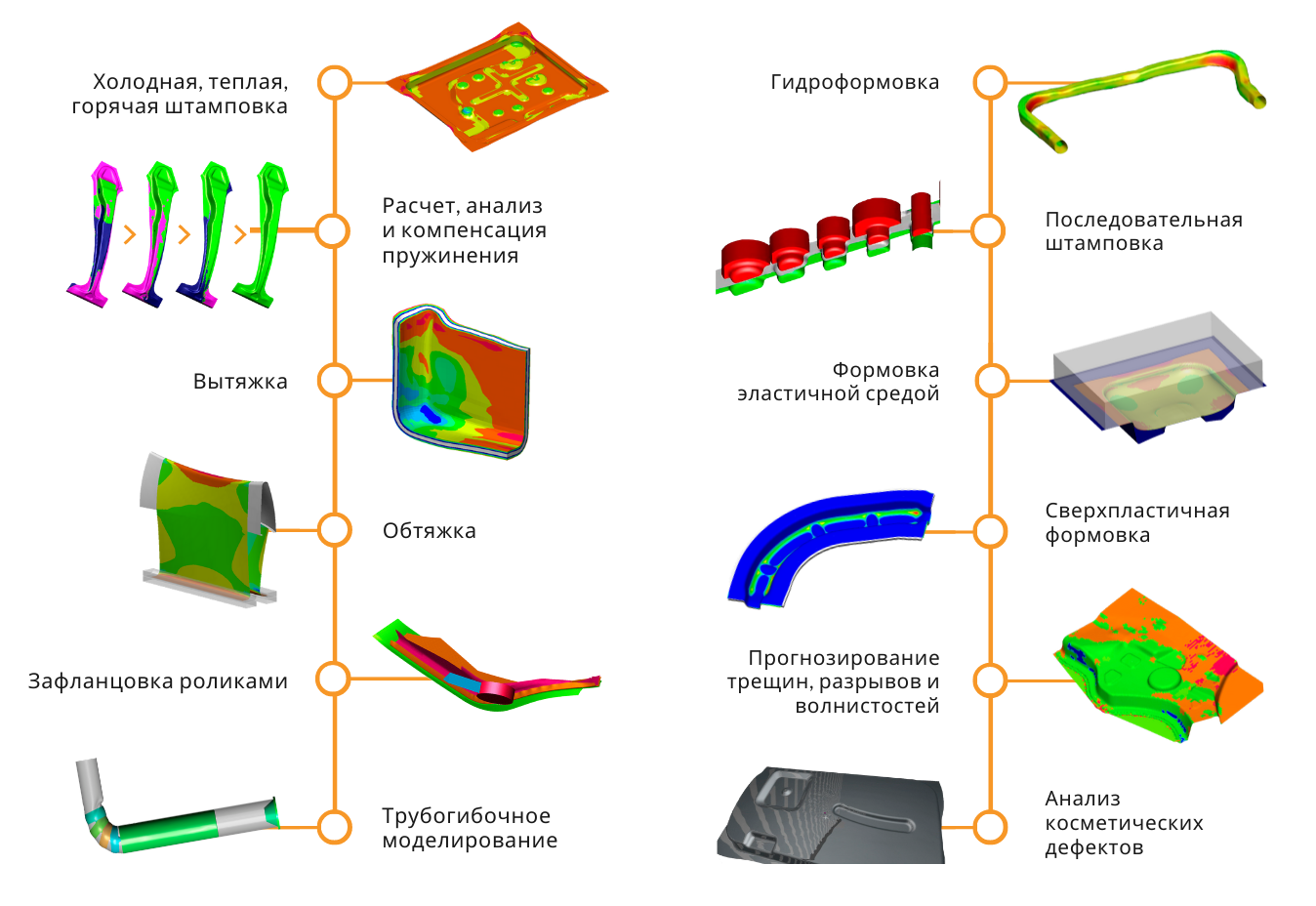

Основные возможности.

• Холодная, теплая, горячая штамповка

• Расчет, анализ и компенсация пружинения

• Вытяжка

• Обтяжка

• Зафланцовка роликами

• Трубогибочное моделирование

• Гидроформовка

• Последовательная штамповка

• Формовка эластичной средой

• Сверхпластичная формовка

• Прогнозирование трещин, разрывов и волнистостей

• Анализ косметических дефектов

Преимущества PAM-STAMP

Программный комплекс охватывает весь процесс листовой штамповки от проектирования штампа до характеристик формоизменения и проведения проверки, в том числе прогноз изменения пружинения и внесение необходимых технологических корректировок.

PAM-STAMP позволяет пользователям принимать решения в режиме реального времени с привлечением инженера-конструктора, поставщика материала, конструктора штамповой оснастки. Разрабатывать, корректировать и оптимизировать технологический процесс с ранних стадий разработки.

Модульная структура программы направлена на моделирование всех элементов процесса штамповки - от проектирования инструмента и выбора заготовки до расчета осуществимости процесса и итогового проверочного расчета с определением всех технологических параметров перед запуском в производство.

Функционал ПО PAM-STAMP позволяет производить расчеты процессов штамповки из плохо деформирующихся материалов. Также учитывать все особенности процессов горячей штамповки, теплообмен между заготовкой и инструментами, проводить моделирование закалки изделий в штампах.

Режим Speed Up позволяет сократить время расчета в три раза без потери точности расчета.

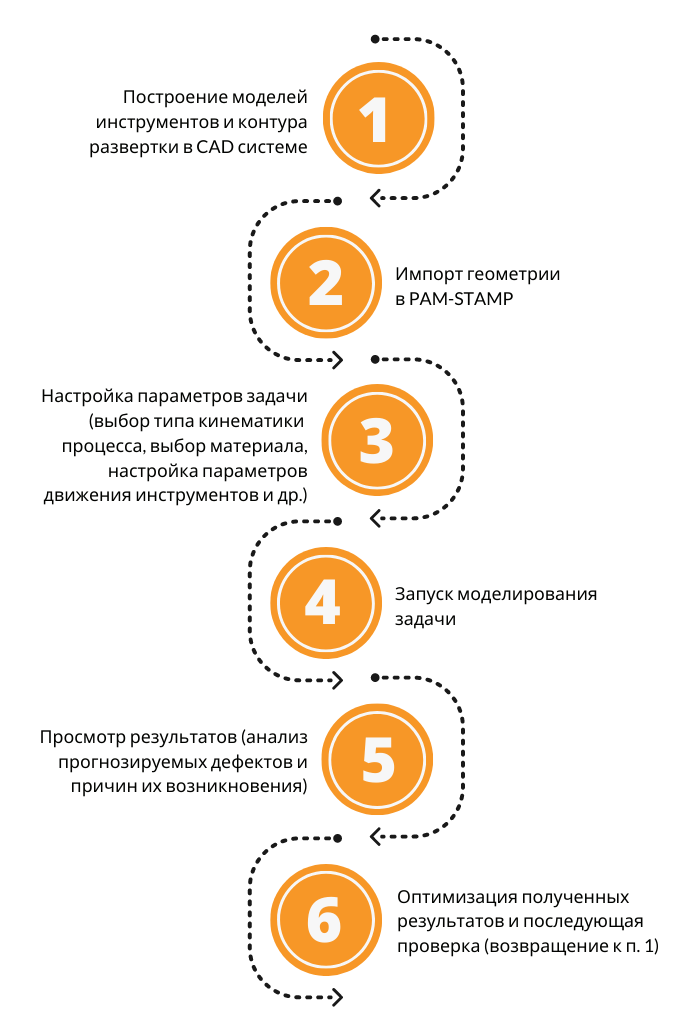

Стадии моделирования в ПО PAM-STAMP

• Построение моделей инструментов и контура развертки в CAD системе.

• Импорт геометрии в PAM-STAMP.

• Настройка параметров задачи (выбор типа кинематики процесса, выбор материала, настройка параметров движения инструментов и др.).

• Запуск моделирования задачи.

• Просмотр результатов (анализ прогнозируемых дефектов и причин их возникновения).

• Оптимизация полученных результатов и последующая проверка (возвращение к п. 1).

Основные расчетные модули

Помимо самого PAM-STAMP имеются модули:

Visual Quoting - построение разверток на основе геометрии готового полуфабриката. Построение оптимальной карты раскроя.

Visual CAD Reconstruction – модуль для получения компенсированной CAD модели матрицы на основе сеточной модели, полученной после оптимизации.

Visual Diemaker – CAD система для построения оснастки на основе готовой детали.

Visual-Viewer for Stamp – просмотр результатов расчета, включает в себя рендер в виртуальной световой комнате с целью оценки качества поверхности.

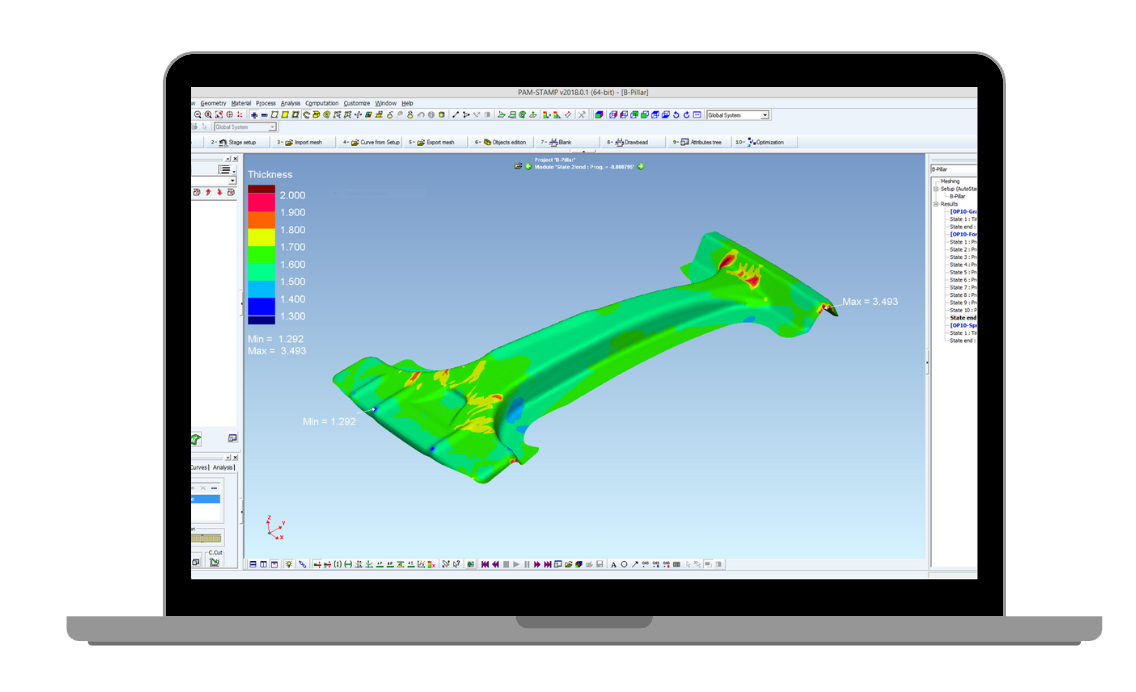

Графический интерфейс

Какие проблемы помогаем решать?

Использование PAM-STAMP позволяет проверять технологию на отсутствие ошибок, анализировать формуемость изделия, прогнозировать наличие разрывов и складок, рассчитывать и компенсировать пружинение, оптимизировать контур исходной заготовки и линии обрезки, осуществлять подбор оборудования по энергосиловым параметрам процесса.

Применение PAM-STAMP дает возможность оптимизировать технологию, снизить расход металла, рассмотреть несколько вариантов изготовления без изготовления оснастки, сократить сроки освоения новой технологии, улучшить эксплуатационные характеристики изделия.
