Нумерация отверстий (ИОС, BIM)

Нумерация отверстий (ИОС, BIM)

Автоматическая нумерация отверстий, выданных в качестве задания инженерами ИОС.

Эффект от применения:

• Сокращение количества ошибок и дублей при выдачи заданий смежным дисциплинам;

• Сокращение времени на заполнение параметров за счет исключения ручной работы.

Основное назначение программы Инструмент "Управление уровнями":

• проверка используемых в модели уровней
• быстрое редактирование параметров уровня (с возможностью группового изменения наименования по заданному шаблону)

• Работа со связанными файлами

Пользовательский интерфейс приложения

Подготовка

Перед началом работы с плагином небходимо установить интересующим категориям параметр ИНЖ_Отв_Номер. Для этого на вкладке Управление в разделе параметры необходимо выбрать Общие парамерты, далее нажать обзор и выбрать файл - \\DSCLOUD\00_processes_bim\04_Данные\DS_common_parameters.txt. После этого необходимо выбрать Параметры проекта в том же разделе, нажать на кнопку Добавить, слева сверху выбрать пункт - Общий параметр и нажать на Выбор. Из раскрывающегося списка Группа параметров выбрать Здания (Идентификация), а из параметров - ИНЖ_Отв_Номер и далее в правой части окна выбрать все интересующие категории

Работа с приложением

Чтобы запустить плагин, необходимо щелкнуть на кнопку нажать на кнопку Нумерация отверстий.

Плагин позволяет в выбранном наборе элементов присваивать значение параметру ИНЖ_Отв_Номер из определённого интервала.

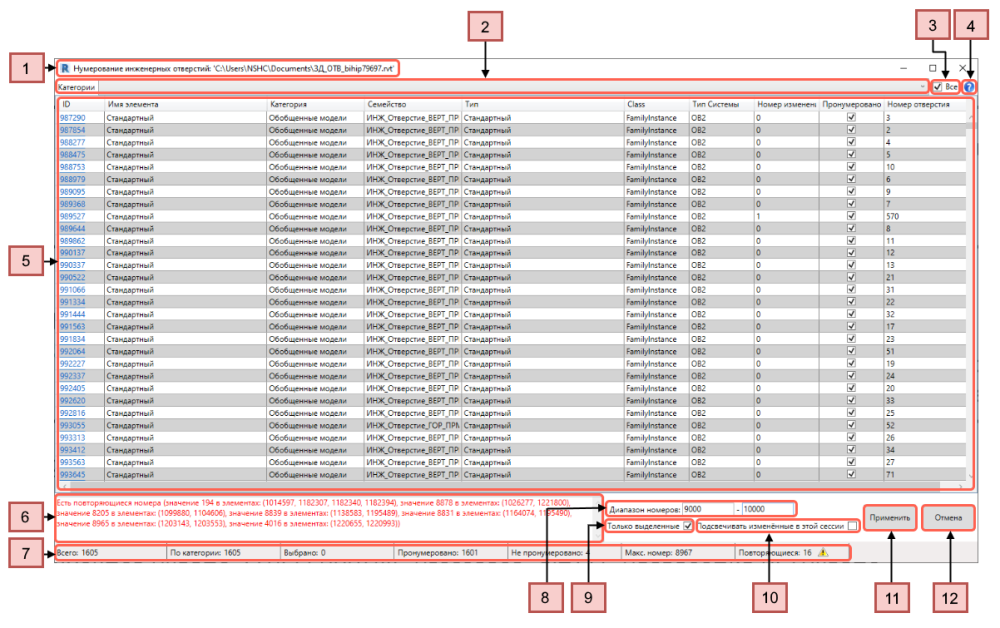

Рисунок 2 — Основные элементы управления

1. Заголовок окна состоит из названия группы плагинов и информации о текущей модели. Эта информация необходима для определения модели в которой был запущен инструмент Нумерование инженерных отверстий
2. Категории: выбор категории из раскрывающегося списка, элементы которой будут отборажаться в таблице ниже(в раскрывающейся список попадают только категории, которым был установлен параметр ИНЖ_Отв_Номер)
3. Все: при активации данной опции, в таблицу элементов, расположенную ниже, будут добавлены элементы всех категорий, имеющих параметр ИНЖ_Отв_Номер (эта опция установлена по умолчанию)
4. Справка по плагину
5. Таблица элементов заданной категории: включает в себя следующие столбцы:
   • ID элемента
   • Название элемента
   • Категорию, к которой относится элемент
   • Семейство, к которому элемент принадлежит
   • Тип элемента
   • Класс элемента
   • Тип Системы (ИНЖ_Отв_ТипСистемы)
   • Номер изменения (ИНЖ_Отв_Номер_Изм)
   • Пронумеровано - флаг, означающий, что элемент пронумерован и пропускается алгоритмом нумерации (не пронуменовынным считается элемент без номера элемента или с номером равным нулю)
   • Номер отверстия (ИНЖ_Отв_Номер)
6. Консоль: выводит сообшения об ошибках и рекомендациях
7. Строка состояния: содержит в себе:
   • Общее количество элементов по всем категориям, у которых присутствует параметр ИНЖ_Отв_Номер
   • Количество элементов в выбранной на данной момент категории
   • Количество элементов выбранных в таблице (5)
   • Количество пронумерованных элементов
   • Количество не пронумерованных элементов
   • Максимальное значение номера отверстия среди всех элементов в таблице (5)
   • Число элементов с одинаковым значением параметра ИНЖ_Отв_Номер среди всех элементов в таблице (5)
8. Диапазон номеров: настройка плагина, которой задаются границы в которых будут присваиваться значения параметру ИНЖ_Отв_Номер. Значение параметра диапазона 10 - 20 означает, что первому элементу будет призвоено значение 10, второму - 11 и так далее, при этом максимальное значение, которое сможет призвоить плагин - 20
9. Только выделенные: настройка плагина, означающая, что при нажатии на кнопку Применить плагин будет обрабатывать только выбранные элементы, в противном случае будут выбраны все. (по умолч. обрабатываются только выделенные)
10. Подсвечивать изменённые в этой сессии: настройка плагина, которая позволяет определить какие элементы нумеровались в этой сессии данным плагином. (по умолч. отключена)
11. Применить: основная кнопка плагина, которая присваивает параметру ИНЖ_Отв_Номер значение из диапазона, начиная с меньшего
12. Отмена: закрывает окно, прекращение работы.

Работа с плагином начинается с ввода диапазона номеров и выделения плагинов, которые нужно пронумеровать (если выбран соответствующий режим). После чего нажимается кнопка Применить.

Ошибки и предупреждения

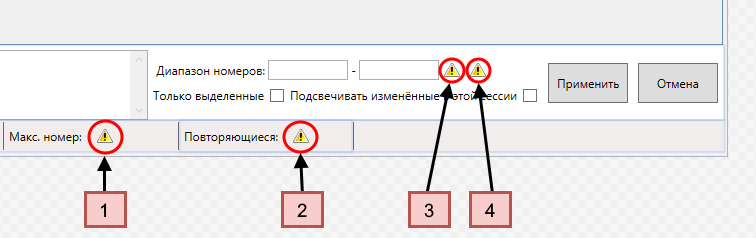

В плагине есть 4 предупреждаюших иконки (Рисунок 3), которые сообщают об ошибках или рекомендуют подкорректировать параметры. Эти предупреждения дублируются в консоль, откуда можно их скопировать комбинацией клавиш Ctrl + C.

Рисунок 3 — Предупреждаюшие иконки

1. Возможны дубликаты: рекомендация изменить диапазон номеров, так как при его запуске, возможно, появяться дубликаты
2. Есть дубликаты: плигин предупреждает, что среди промумерованных элементов есть дубликаты (элементы с одинаковыми номерами отверстий), и выводит их идентификаторы. (Эта информация никак не учитывается самим плагином)
3. Некорректный диапазон: выводится, когда диапазон незадан, либо задан неправильно (без исправления плагин не выполнится).
4. Маленький диапазон: предупреждение о не хватке номеров из диапазона для нумерации всех выделенных элементов (без исправления плагин не выполнится).

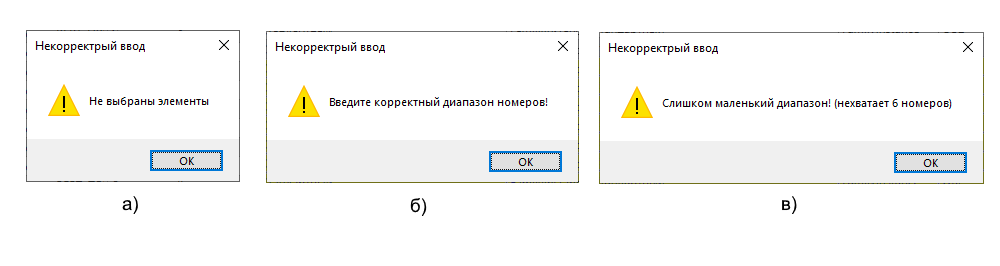

При попытке исполнить плагин с некорректными исходными данными всплывают предупреждающие сообщения и выполнение отменяется. На рисунке 4 показаны возможные предупреждения.

Рисунок 4 — Сообщения некорректного ввода

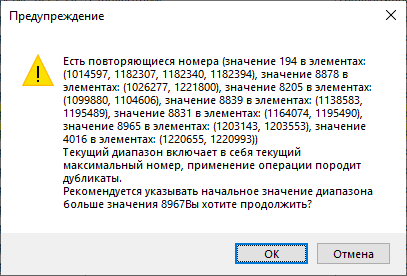

Если после запуска остались предупреждения, связанные с дублированием номеров, они всплывут в виде сообщения перед исполнением, предоставив возможность отмены (Рисунок 5).

Рисунок 5 — Предупреждаюшее сообщение

Дополнительные возможности

Если нажать на ID элемента, то слева на панели Свойства появится выбранный элемент и вид перейдет к этому элементу. Такую же функциональность для нескольких элементов можно получить, если выделить несколько элементов в таблице(с помощью зажатых клавиш Ctrl или Shift), кликнуть на одном из выделенных элементов правой кнопкой мыши и выбрать Показать элементы по ID. Помимо этого можно скопировать ID выбранных элементов, если после нажатия правой кнопки мыши выбрать Копировать ID в буфер.
