Копирование этажа (АР, КР, ИОС, BIM)

Копирование этажа (АР, КР, ИОС, BIM)

Автоматизированное заполнение параметра «Этаж» для закрепления принадлежности элемента к этажу.

Эффект от применения:

• Сокращение времени на заполнение параметра;

• Упрощение сбора информации по связанным файлам.

Назначение программы

• установка и изменение значения этажа элементам выбранных категорий
• определение элементов, вставленных в витраж

• Работа со связанными файлами

Пользовательский интерфейс приложения

Подготовка

Перед началом работы с плагином, необходим в настройках плагинов выбрать параметр этаж как показано на иллюстрации ниже.

Рисунок 1 —  Процесс назначения парарметра из настроек плагинов

Работа с приложением

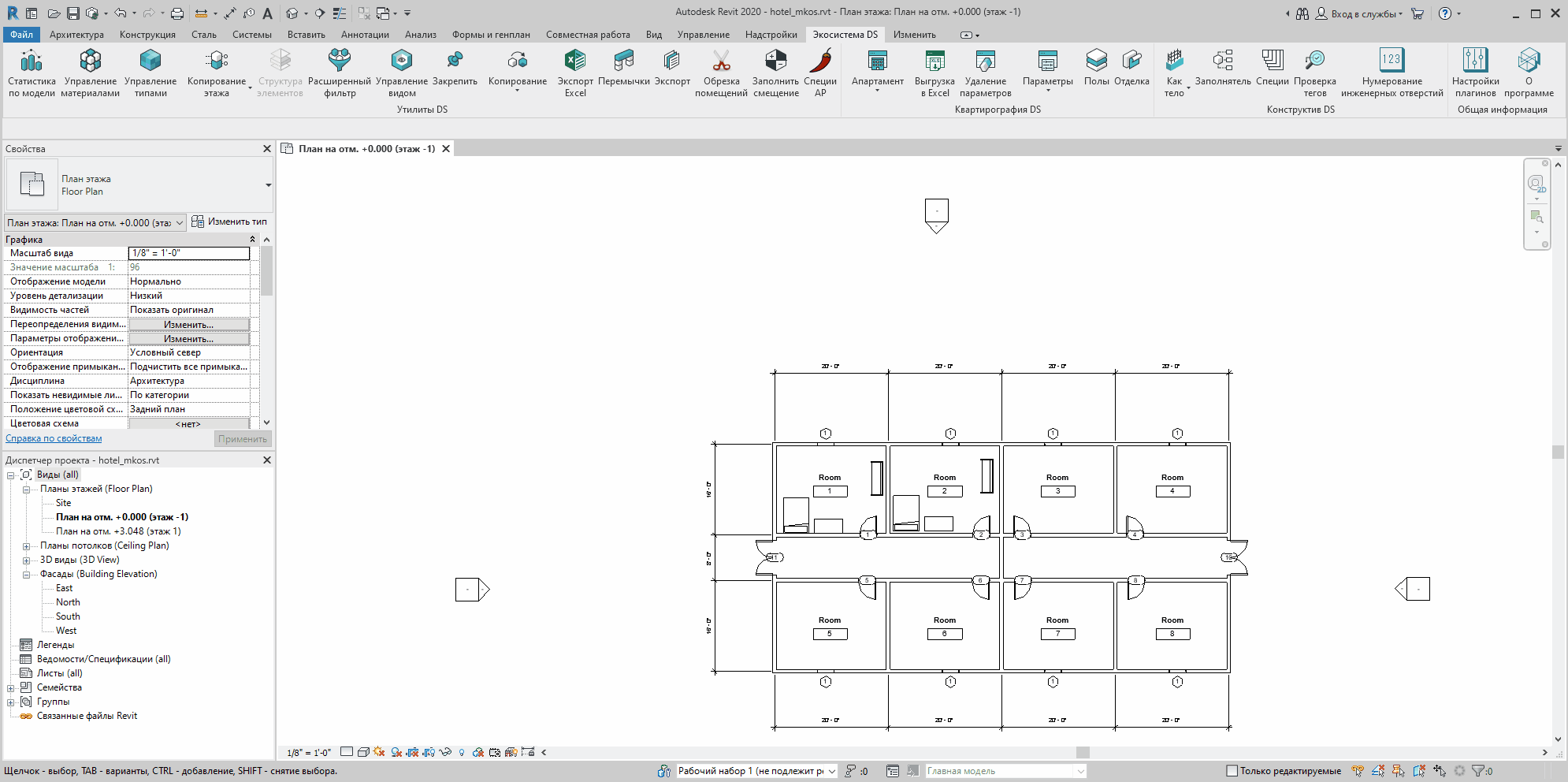

Чтобы запустить плагин, необходимо щелкнуть на кнопку Управление уровнями и выбрать Копирование этажа или сразу нажать на кнопку Копирование этажа, если она уже имеется на панели.

Рисунок 2 — Инструмент Копирование этажа

Плагин позволяет назначать параметр Этаж элементам различных категорий, которые привязаны к уровням у которых уже назначен параметр Этаж.

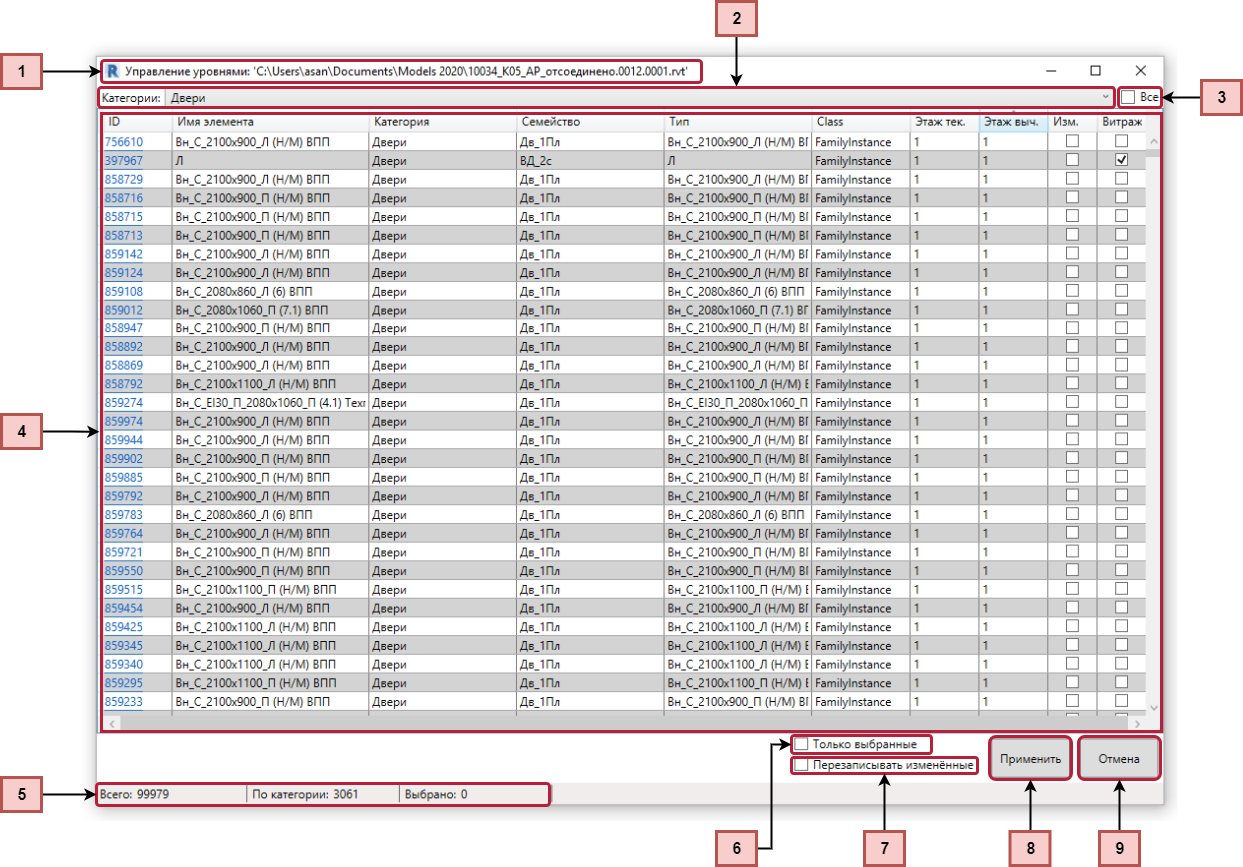

Рисунок 3 — Основные элементы управления

1. Заголовок окна состоит из названия плагина и информации о текущей модели. Эта информация необходима для определения модели в которой был запущен инструмент Копирование этажа
2. Категории: выбор категории из раскрывающегося списка, элементы которой будут отборажаться в таблице ниже(в раскрывающейся список попадают только категории, которым был назначен параметр этаж)
3. Все: при активации данной функции, в таблицу элементов, расположенную ниже, будут добавлены элементы всех категорий, имеющие параметр Этаж
4. Таблица элементов заданной категории: включает в себя следующие столбцы:
   •  ID элемента
   •  Название элемента
   •  Категорию, к которой относится элемент
   •  Семейство, к которому элемент принадлежит
   •  Тип элемента
   •  Класс элемента
   • Этаж тек. - Текущее значение параметра Этаж у элемента(может быть не установлено)
   • Этаж выч. - Вычисленное плагином значение параметра Этаж у элемента(является изменяемым полем)
   • Изм.(изменено) - флаг означающий, что значение Этаж тек. не совпадает с Этаж выч.(изменяется автоматически при ручном изменении значения Этаж выч.)
   • Витраж - идентифицирует элемент, вставленный в какой-либо Витраж
5. Строка состояния содержит в себе:
   •  Общее количество элементов по всем категориям, у которых присутствует параметр Этаж
   •  Количество элементов в выбранной на данной момент категории
   •  Количество элементов выбранных в таблице (4)
6. Только выбранные: настройка плагина, означающая что при нажатии на кнопку Применить обрабатываться будут не все элементы таблицы (4), а только выбранные.
7. Перезаписывать измененные: настройка плагина, означающая что при нажатии на кнопку Применить плагин будет обрабатывать элементы для которых в колонке Изм. установлен галочка. (по умолч. плагин не обрабатывает такие элементы)
8. Применить: основная кнопка плагина, которая заносит в параметр Этаж тек. элементов таблицы значение из Этаж выч.
9. Отмена: закрывает окно, прекращение работы.

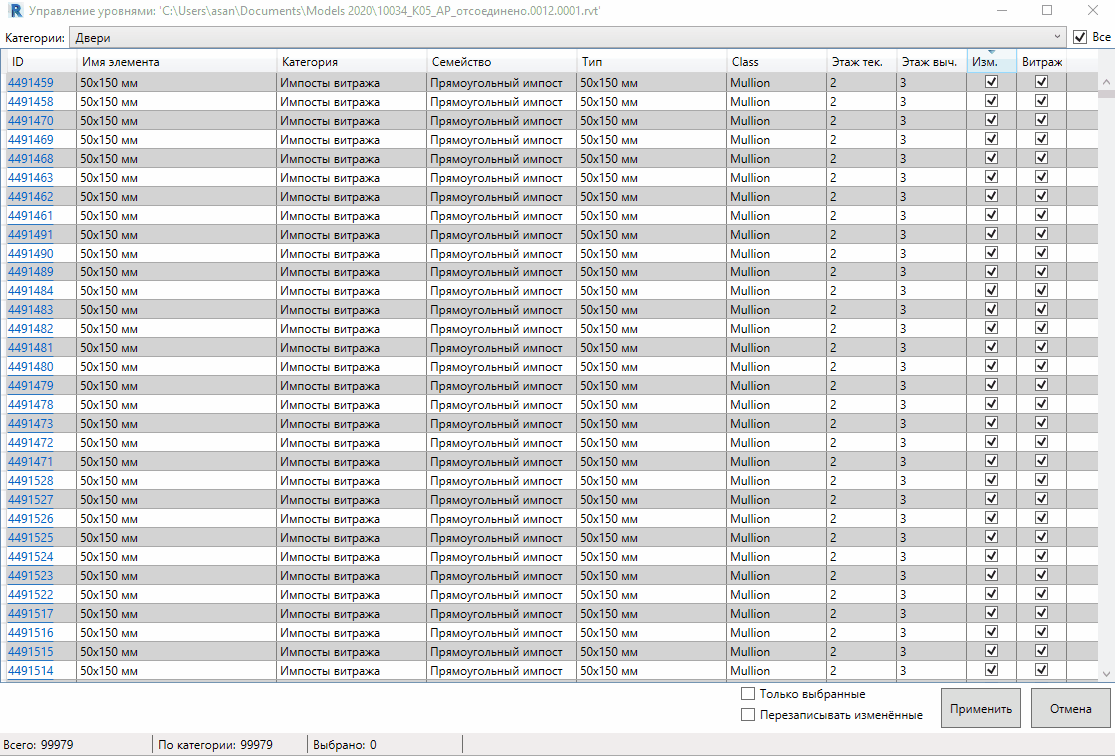

Рисунок 4 — Пример работы

Выше представлен пример работы инструмента.

Дополнительные возможности

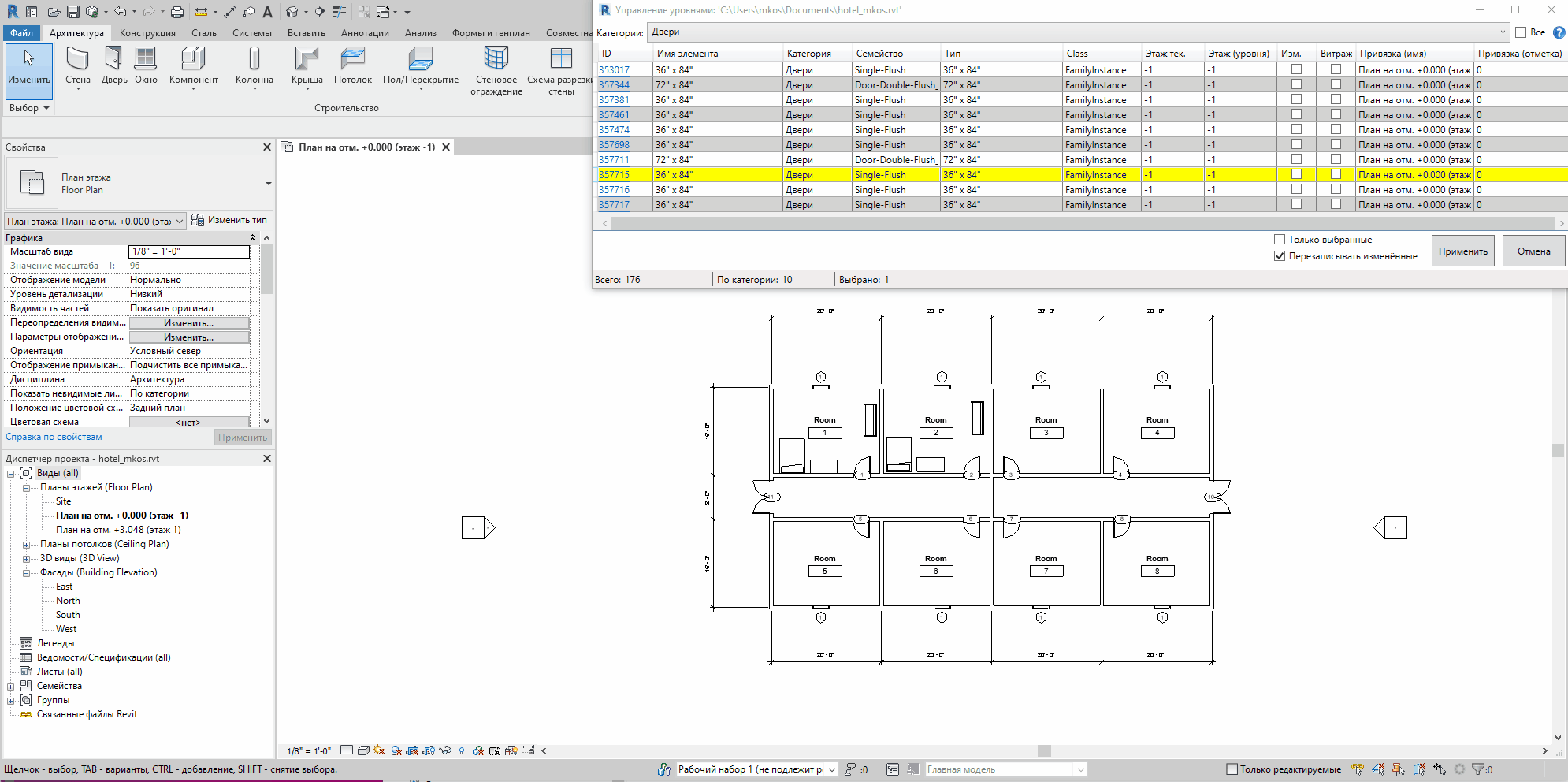

Если нажать на ID элемента, то слева на панели Свойства появится выбранный элемент и вид перейдет к этому элементу. Такую же функциональность для нескольких элементов можно получить, если выделить несколько элементов в таблице(с помощью зажатых клавиш Ctrl или Shift), кликнуть на одном из выделенных элементов правой кнопкой мыши и выбрать Показать элементы по ID. Так же можно скопировать ID выбранных элементов, если после нажатия правой кнопки мыши выбрать Копировать ID в буфер. Так же возможно просто выбрать выделенные элементы при помощи команды Выделить элементы по Id

Рисунок 5 — Дополнительные возможности
