SWOOD Design

Solidworks SWOOD Design это дополнение к программному обеспечению SolidWorks. Он позволяет улучшить обработку дизайна мебели в 3D — среде, благодаря с функциям, расширяющих стандартные возможности SolidWorks. Это решение в первую очередь использует интуитивные технологии «Drag & Drop » и библиотеку предопределенных компонентов, оснащенных интеллектуальными операциями.

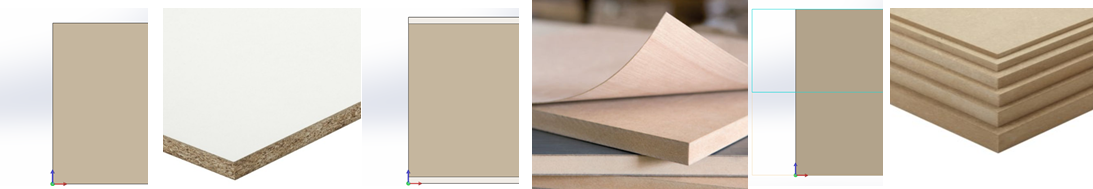

SWOOD Design позволяет работать с тремя типами материалов:

• Панель (Однослойная панель)

• Ламинат (Дополнительный слой, который можно наносить сверху/снизу панели)

• Составной (Комбинированный материал, с указанием размеров каждого слоя)

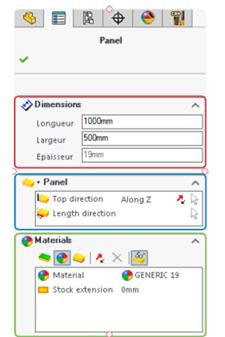

SWOOD полностью интегрирован с SOLIDWORKS. При создании панели указывается:

• Материал

• Ориентация

• Размеры

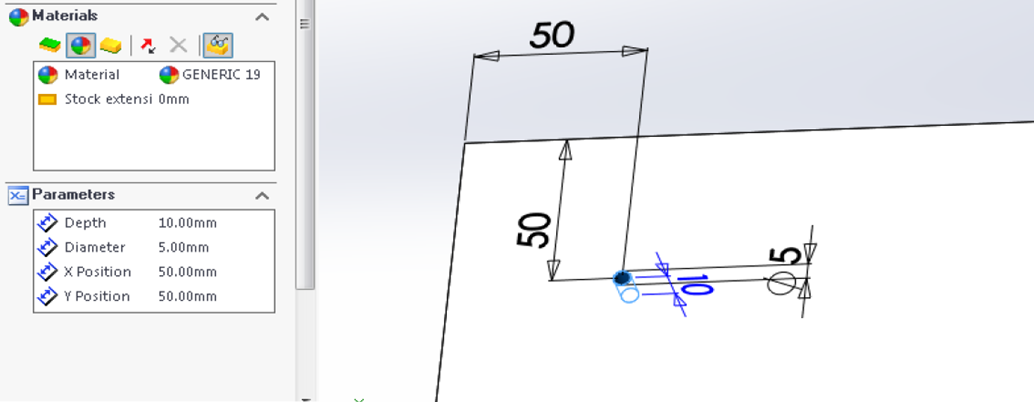

При использовании c SOLIDWORKS вы можете добавлять параметры на панель, чтобы пополнить библиотеку SWOOD.

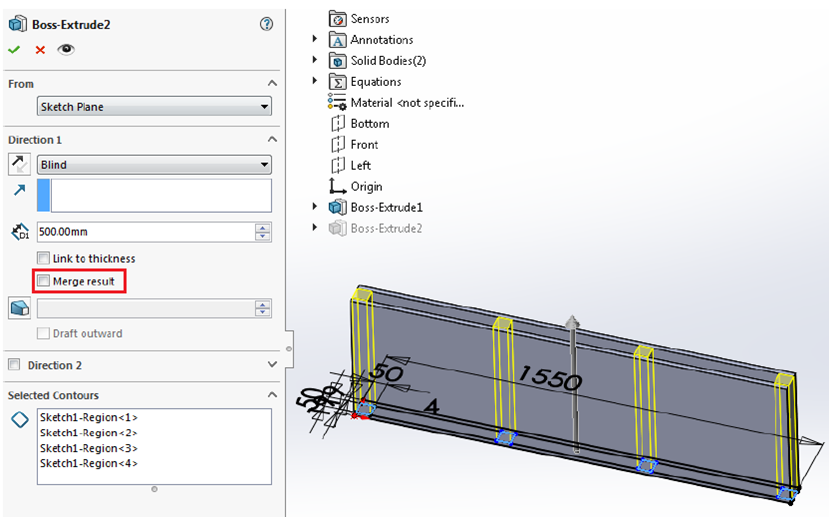

SWOOD Design позволяет моделировать панели, для этого:

1. Создаем эскиз

2. Используем функцию вытяжки

3. Убираем “объединение тел”

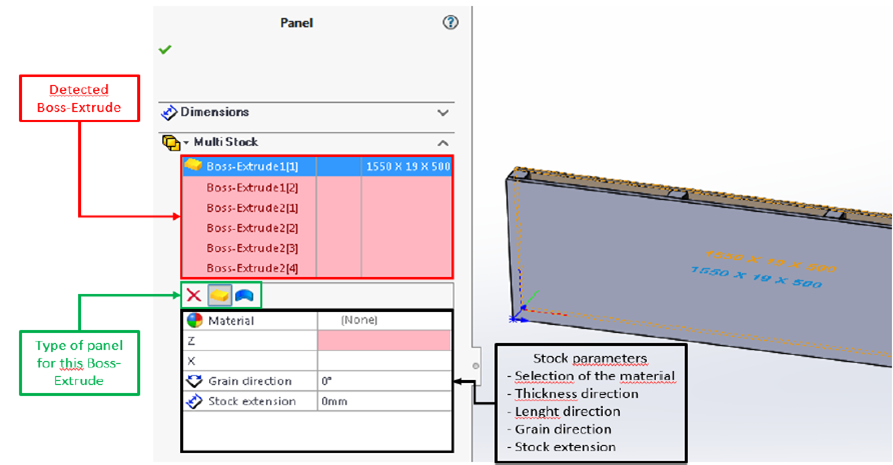

После создания модели используется команда “”Редактировать панель” и для каждого твердого тела:

• Тип панели( одиночная, составная)

• Направление толщины

• Направление длины

• Направление волокон

После создания модели, задается материал посредством технологии “Drag and drop” (В случае указания ламината SWOOD спрашивает на какой стороне его разместить)

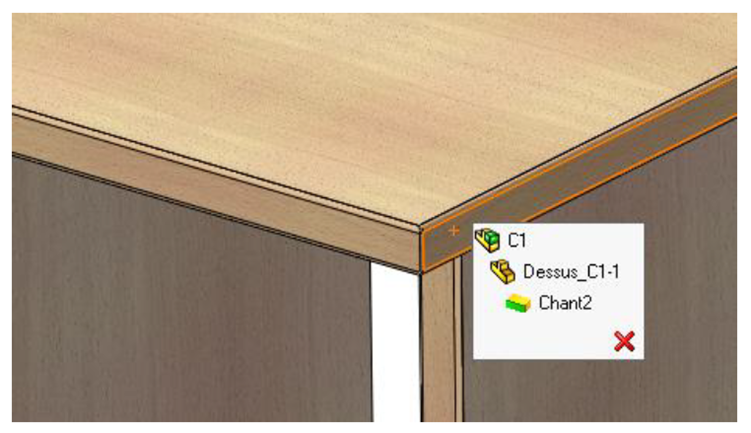

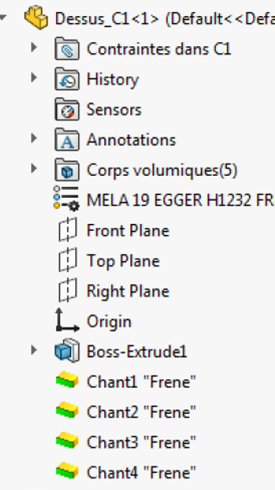

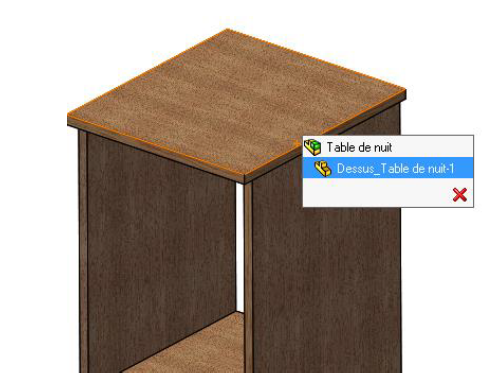

Следующим этапом Вы с легкостью можете создать окантовочную ленту, процедура отображается в дереве построения. Во время применения в сборке, SWOOD предлагает применение на разных уровнях:

• Грань

• Деталь

• Сборка

• Подсборка

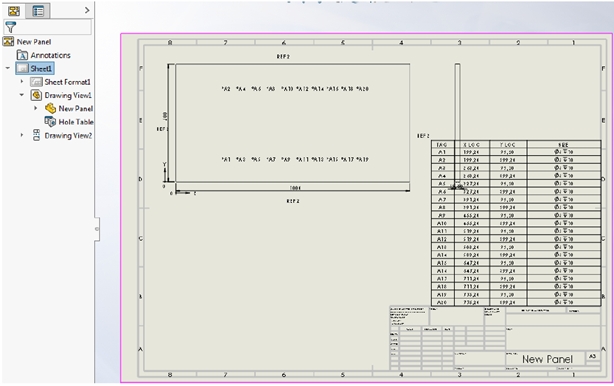

После этих этапов SWOOD автоматически создаст и изменит чертеж.

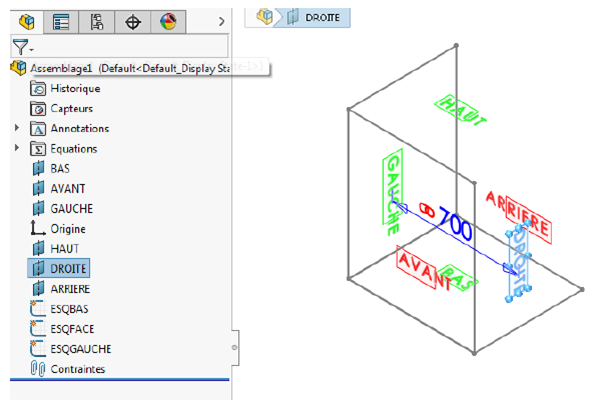

Специальная технология SWOODFrame - это аналогия привычной сборки SOLIDWORKS, ограниченная плоскостями, представляющими “Коробку”

Так же в SWOOD Design встроена огромная библиотека соединителей. Диалоговое окно разделено на 3 части:

• Левая сторона представляет список элементов в библиотеке.

• 3D визуализация выбранного элемента между двумя панелями.

• Правая часть используется для установки расположения элемента.
