Project StudioCS ОПС

Описание

Специализированное программное обеспечение Project StudioCS ОПС – второй инструмент для проектировщиков «слаботочки», который разработан с учетом основных стандартов СП 5.13130.2009, СП 3.13130.2009, РД 25.953-90, РД 78.36.002-99, РМ 78.36.001-99, НПБ 160-97, ГОСТ 21.1101-2013.
Будучи приложением к AutoCAD, Project StudioCS ОПС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture – работать с *.dwg- файлами, созданными в этих программах.

• пожарной сигнализации;
• оповещения;
• охранной сигнализации;
• видеонаблюдения;
• контроля и управления доступом;
• кабельных каналов;
• порошкового и газового пожаротушения.

Организация работы

Одним из факторов успешного выполнения проекта является доступ к информации по проекту. Работа в Project StudioCS ОПС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все документы, необходимые для выполнения проекта (техническое задание, пояснительные записки и т.п.). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект и организуя коллективную работу отдела (группы) проектирования с едиными согласованными данными.

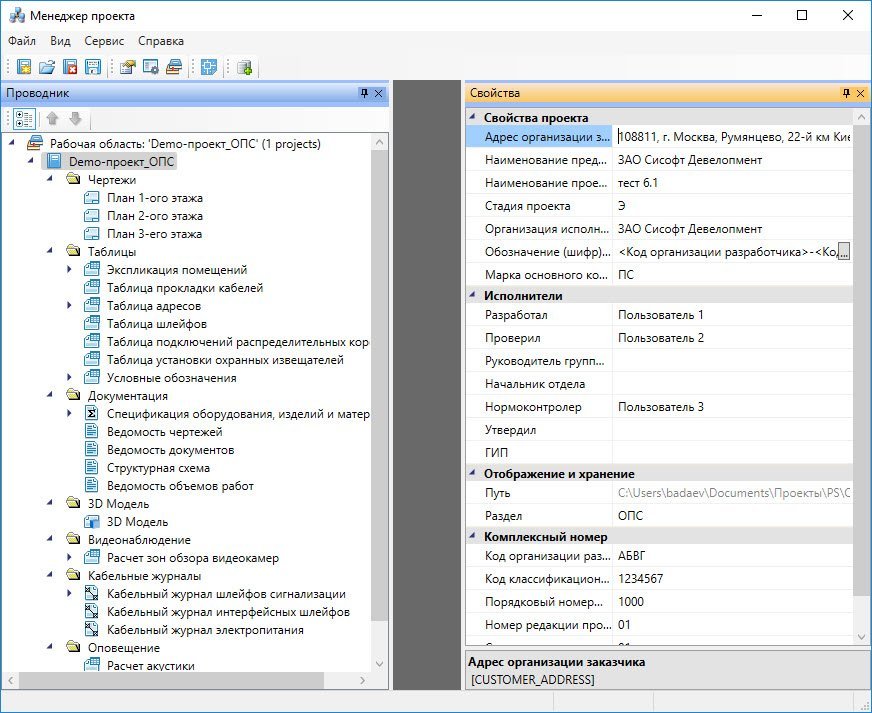

Project StudioCS ОПС. Менеджер проекта

Project StudioCS ОПС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, использующих этот формат.
К программе Project StudioCS ОПС прилагаются более 30 баз данных производителей охранно-пожарных систем, извещателей, систем оповещения и кабеленесущих систем. Прозрачный импорт оборудования из баз производителей позволяет иметь под рукой любое представленное в базах оборудование, а значит выполнять проект более быстро и успешно. Все базы данных открыты для редактирования. Кроме того, у пользователя всегда есть возможность создавать собственные базы производителей оборудования.

Project StudioCS ОПС. Базы данных производителей оборудования

Также реализована возможность организовать для группы пользователей общую сетевую библиотеку баз данных оборудования, которую можно разместить на сервере и указать к ней путь. При запуске программы в фоновом режиме происходит синхронизация локально расположенных баз данных пользователя с сетевой. Это позволяет группе пользователей применять общие базы данных производителей с возможностью полноценной работы при отсутствии подключения к сетевой библиотеке.

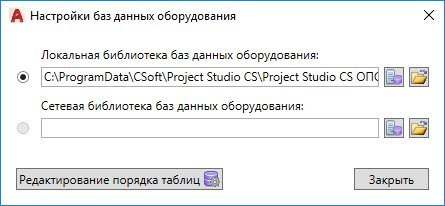

Project StudioCS ОПС. Настройка расположения баз данных

Моделирование

Project StudioCS ОПС – это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Информационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы обеспечивает возможность оперативно вносить изменения – любые изменения влияют на связанную между собой информацию, что сокращает число ошибок и несогласований. Благодаря возможностям Project StudioCS ОПС пользователь фактически уходит от черчения и концентрируется на проектной деятельности, намного детальнее и точнее прорабатывая проектное решение.

В целом построение информационной модели в процессе проектирования позволяет:

• использовать оценочные методы расчета оборудования на предпроектном этапе;
• максимально приблизить проект к условиям монтажа и эксплуатации системы;
• автоматически расставлять пожарные извещатели различных типов в соответствии с требованиями СП 5.13130.2009;
• производить расчеты с учетом технических характеристик используемого в проекте оборудования;
• всегда иметь актуальную и согласованную информацию по проекту;
• моментально вносить графические и технические изменения.

В рамках информационной модели Project StudioCS ОПС позволяет автоматически расставлять пожарные извещатели по помещениям с учетом различных условий их установки и параметров помещений.

Некоторые способы автоматической установки пожарных извещателей:

• расстановка точечных пожарных извещателей в соответствии с требованиями таблиц 13.3 и 13.5 раздела 13 СП 5.13130.2009;
• расстановка линейных дымовых пожарных извещателей согласно требованиям пп. 13.5.3 и 13.5.4 и таблицы 13.4 раздела 13 СП 5.13130.2009;
• расстановка точечных пожарных извещателей в пространствах фальшпола и подвесного потолка;
• расстановка точечных пожарных извещателей согласно требованиям п. 13.3.10 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 13.3.3 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 14.1 раздела 14 СП 5.13130.2009 (без учета примечания).

Project StudioCS ОПС позволяет расставлять в автоматизированном режиме оборудование СКУД, определяя его состав и высоты установки для всего проекта. В ходе выполнения проекта эти условия могут быть изменены.
Кроме того, Project StudioCS ОПС обеспечивает возможность расставлять охранные извещатели и видеокамеры с заданием угла установки оборудования непосредственно при установке на план этажа здания.
Все контроллеры и ППК можно устанавливать не только на чертеж, но и в специальные монтажные шкафы, что позволяет создавать чертежи проекта, максимально соответствующие реально смонтированной системе.

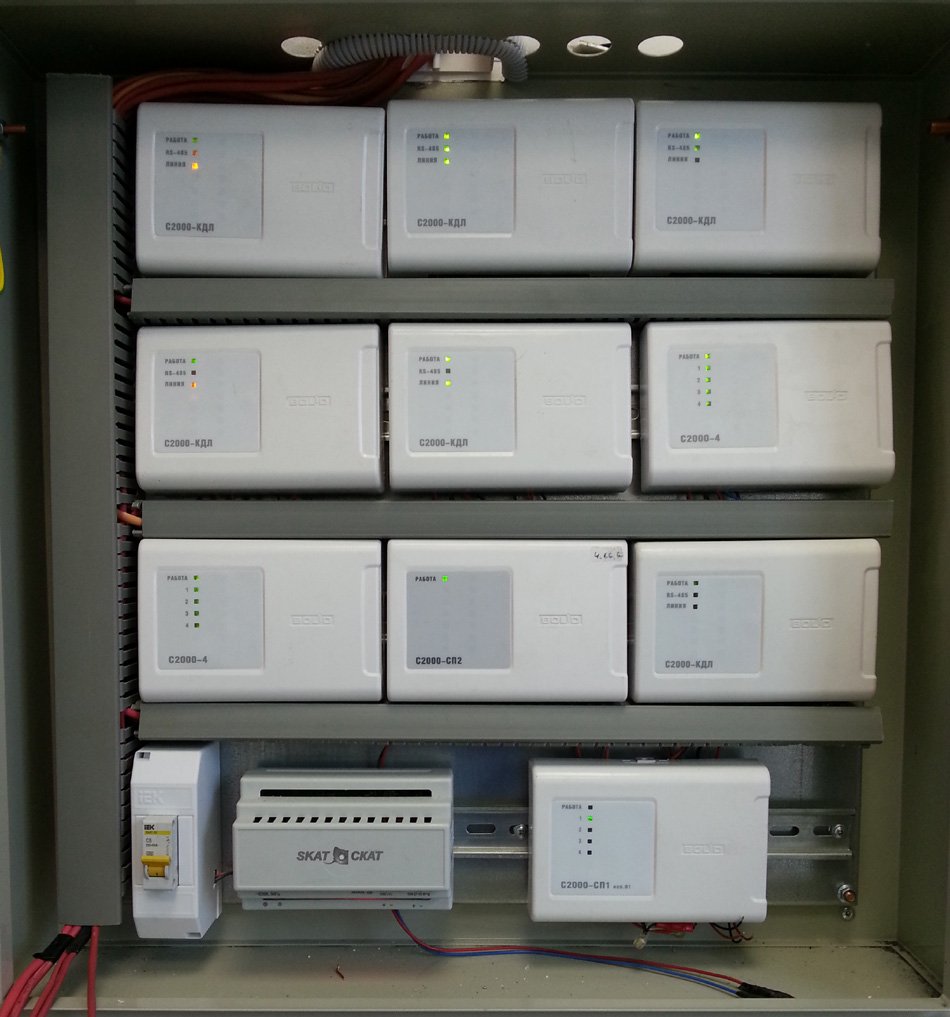

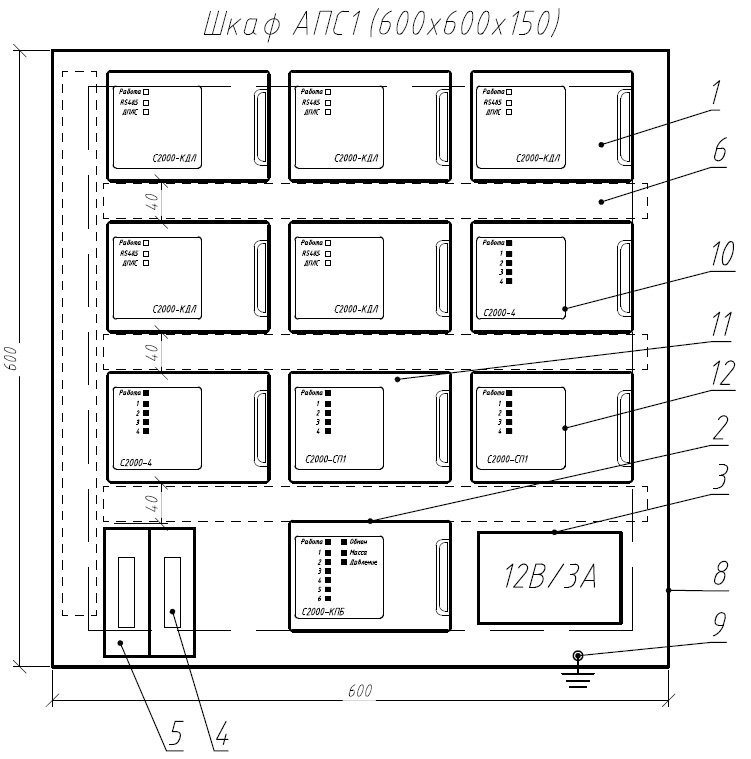

Project StudioCS ОПС. Чертежи проекта максимально соответствуют смонтированной системе (чертеж и фотография предоставлены нашим постоянным пользователем Алексеем Скурыгиным)

Расчет токовой нагрузки

Важнейшим этапом проектирования охранно-пожарных систем является проведение расчетов. В рамках информационной модели системы проводятся следующие автоматические расчеты с учетом технических характеристик используемого в проекте оборудования:

• расчет токовой нагрузки на шлейфах;
• расчет токовой нагрузки на РИП и емкости аккумуляторных батарей;
• расчет падения напряжения в линии.

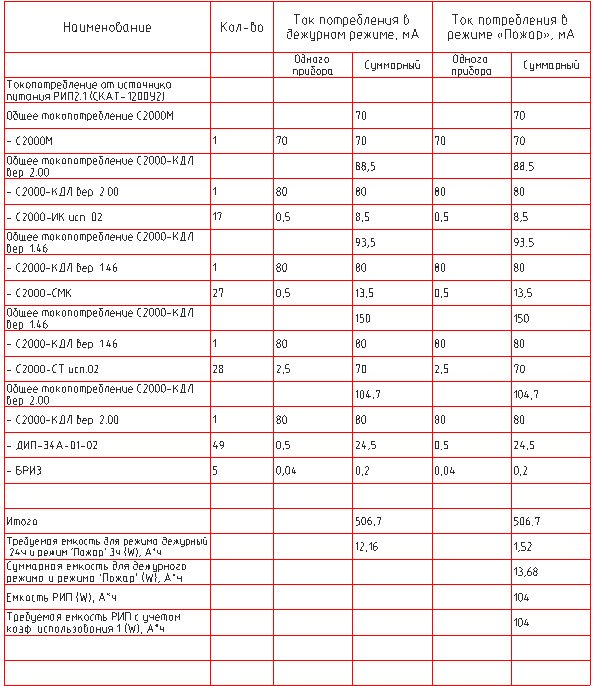

Project StudioCS ОПС. Таблица расчета токовой нагрузки на РИП

Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. К тому же, если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Кроме того, предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.
Расчеты токовой нагрузки на шлейф производятся как в дежурном режиме функционирования системы, так и в режиме «Пожар».
Расчеты токопотребления приборов и устройств могут быть проведены и по максимальной, и по минимальной нагрузке.
Расчеты емкости аккумуляторных батарей РИП производятся как в дежурном режиме функционирования системы, так и в режиме «Пожар», а также с учетом коэффициента использования АКБ.

Расчет уровня звука оповещателей

В Project StudioCS ОПС реализован расчет уровня звука речевых и звуковых оповещателей. В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука на расстоянии 1,5 м от пола по СП 3.13130.2009 п. 4.2 в зависимости от угла направленности оповещателя.

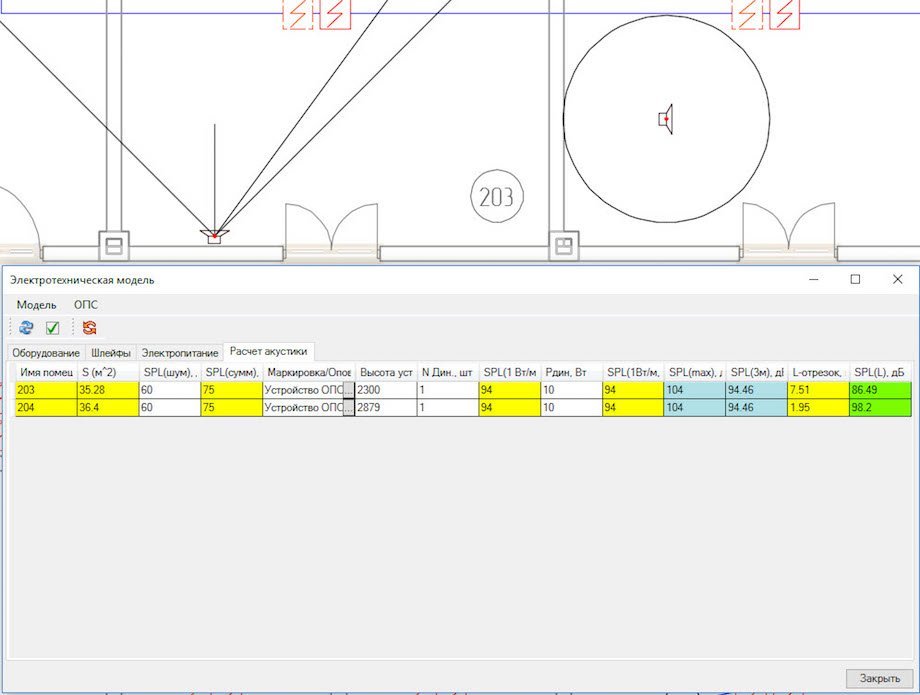

Project StudioCS ОПС. Расчет уровня звука оповещателей в помещении

После проведения расчета уровня звука оповещателей программа сравнивает полученные значения со значением требуемого уровня звука в помещении с учетом уровня постоянного шума. Если уровень звука оповещателей будет ниже требуемого уровня в помещении, будет выдано сообщение об ошибке как в электротехнической модели, так и в диалоге Проверки. Кроме того, программа контролирует такие параметры, как уровень звука на расстоянии 3 м (не менее 75 дБА по СП 3.13130.2009 п. 4.1) и уровень звука в любой точке защищаемого помещения (не более 120 дБА по СП 3.13130.2009 п. 4.1).

По результатам расчета программа автоматически формирует отчетный документ «Расчет акустики».

Расчет углов и зон обзора камер системы видеонаблюдения

Программный комплекс Project StudioCS ОПС позволяет производить расчет углов и зон обзора для камер системы видеонаблюдения. Расчет ведется с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали и технических характеристик видеокамеры и объектива. В итоге на чертеже формируется отображение углов и зоны обзора с учетом геометрии помещения. Результаты расчета будут сведены в отчетную таблицу, где отображаются не только параметры установленных камер, но и дистанции обнаружения, распознавания и идентификации.
Для видеокамер реализовано диалоговое окно быстрого доступа к свойствам устройств по всему проекту, которое имеет немодальные характеристики, позволяющие перемещаться по чертежу и панорамировать его при открытом окне. Это окно вызывается посредством контекстного меню на видеокамере или оповещателе в группе команд Сервис.

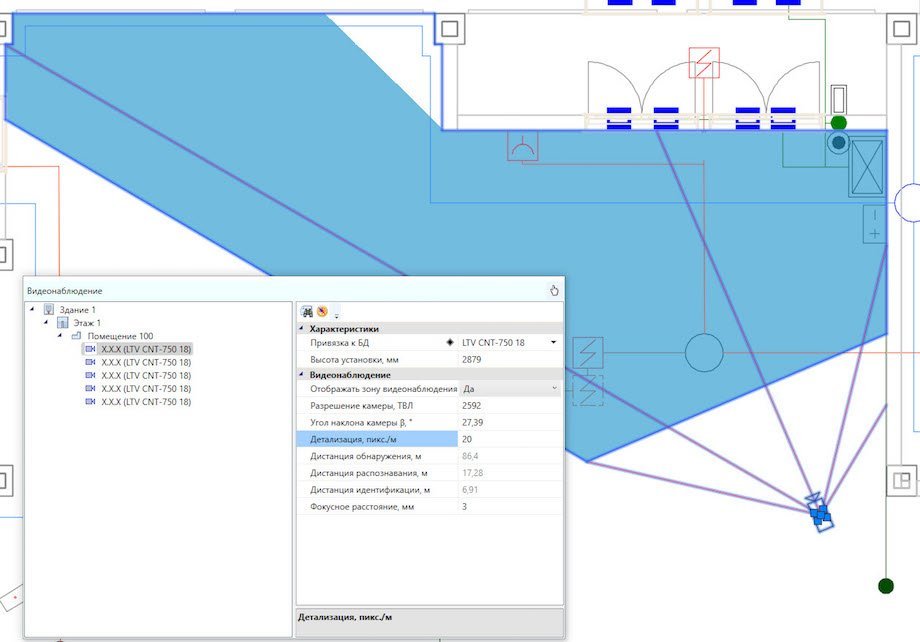

Project StudioCS ОПС. Настройка параметров видеокамеры на чертеже

В левой части диалогового окна будет отображаться список устройств по всему проекту, в правой – основные свойства выбранного устройства. При двойном щелчке левой кнопкой мыши на выбранном устройстве произойдет фокусировка на устройство на чертеже. Если чертеж не открыт, то Project StudioCS ОПС откроет его.

При изменении свойств в правой части диалогового окна изменения углов и зоны обзора камер будут сразу же отображены на чертеже.

Оценочный расчет кабеля

Project StudioCS ОПС позволяет производить оценочный расчет кабеля для шлейфов сигнализации. Для этого достаточно расставить оборудование и включить его в шлейфы. Затем программа самостоятельно посчитает длину кабеля с учетом координат установки оборудования, а также высот установки соединяемого оборудования.

Если необходимо произвести оценочный расчет кабеля для многоэтажного здания, требуется только установить УГО межэтажных переходов и объединить их в единый стояк. В этом случае программа будет рассчитывать кабель с учетом перехода с этажа на этаж в заданной отметке поэтажного плана.

После проведения оценочного расчета программа формирует отчетные документы: структурную схему, кабельные журналы с результатами расчета, табличные документы.

Создание шлейфов и трассировка кабеля

Одной из особенностей Project StudioCS ОПС является возможность работы со шлейфами сигнализации, которые делятся на три типа: традиционный (неадресный), адресный, информационная линия. Каждый шлейф имеет свои индивидуальные настройки, позволяя максимально приблизить проектируемый объект к условиям его эксплуатации.

В неадресный шлейф будут подключены только неадресные извещатели.

В адресный шлейф будут подключены только адресные извещатели.

В информационную линию будут подключены адресные и адресно-аналоговые извещатели и другие адресные устройства. Также для информационной линии можно устанавливать различные диапазоны адресов для извещателей и адресных устройств.

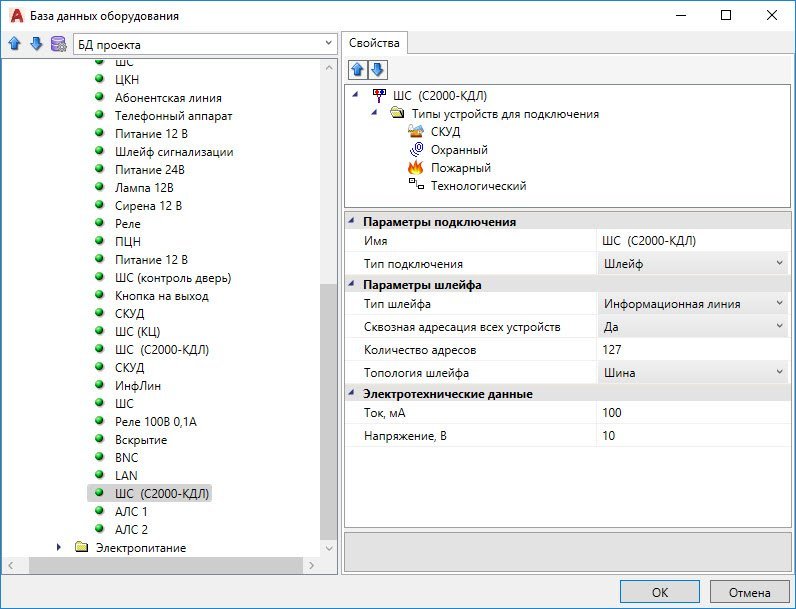

Project StudioCS ОПС. Свойства шлейфов

Программа Project StudioCS ОПС предоставляет возможность автоматически трассировать кабель по шлейфам сигнализации. Трассировка осуществляется по кабельным каналам с учетом последовательности включения извещателей в шлейф. Распределительные коробки в шлейфе сигнализации позволяют использовать кабели различных типов.

Работа с электротехнической моделью

Все соединения в проекте осуществляются с помощью единой электротехнической модели, которая позволяет быстро и безошибочно создавать соединения как шлейфов сигнализации, так и интерфейсных шлейфов.

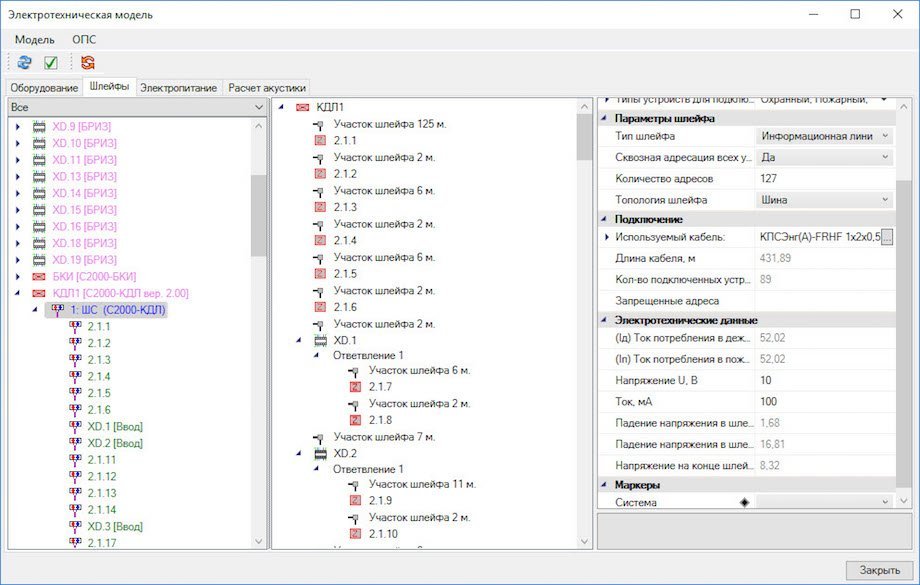

Project StudioCS ОПС. Электротехническая модель

• при выполнении автоматической трассировки кабеля по кабельным каналам – как по горизонтальным, так и по вертикальным участкам;
• маркировкой оборудования, участвующего в соединениях кабельной системы. При внесении изменений в проект значения маркировки автоматически обновляются.

3D-модель проектируемой системы

3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также параметра высоты, установленного в каждом объекте на плане этажа.
Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяя изменять их характеристики.
При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на файлах *.dwg.

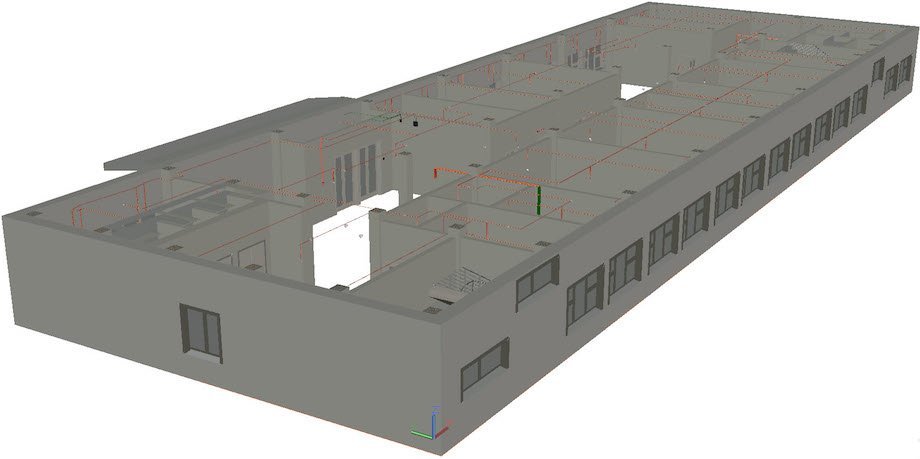

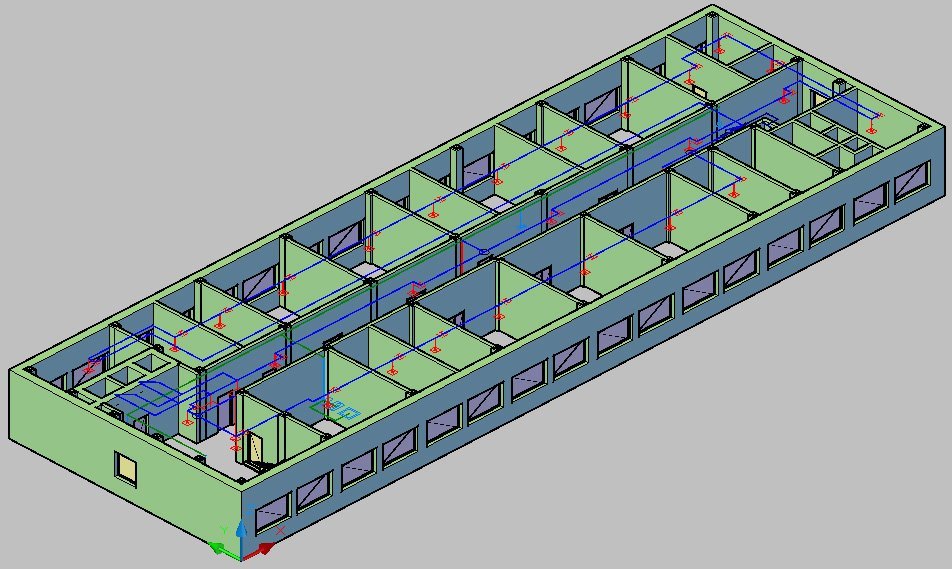

Project StudioCS ОПС. 3D-модель пожарной сигнализации

Созданные 3D-модели можно использовать для дополнительного контроля корректности установки оборудования на плане этажа.
Возможность добавлять оборудованию реалистичное 3D-представление позволяет создавать реалистичные виды его установки на проектируемом объекте.

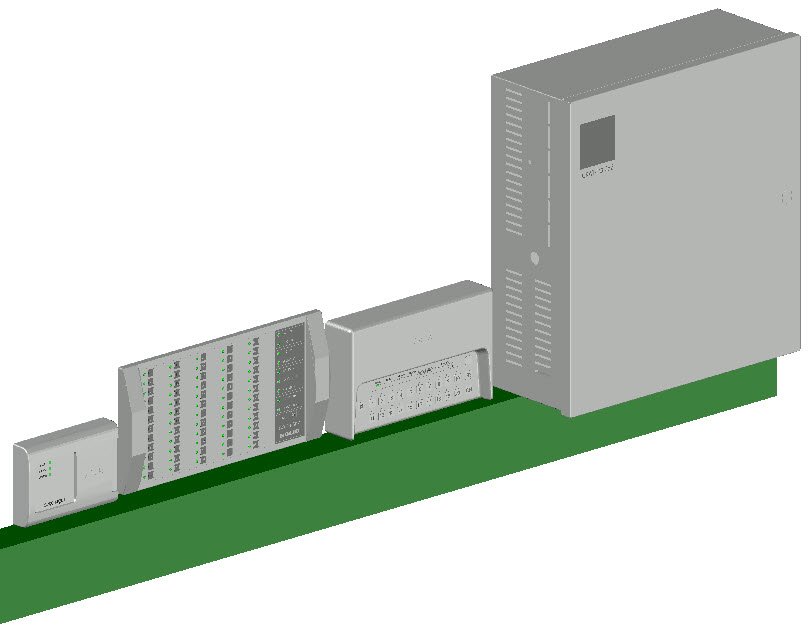

Project StudioCS ОПС. Реалистичное представление оборудования

Экспорт в IFC

Project StudioCS ОПС позволяет выгружать информационную модель проектируемой системы в формат IFC (Industry Foundation Classes), предназначенный для обмена информацией в строительстве. Благодаря этому информационные модели систем безопасности, выполненные в Project StudioCS ОПС, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая. Таким образом, Project StudioCS ОПС полностью соответствует основным принципам OpenBIM-проектирования.

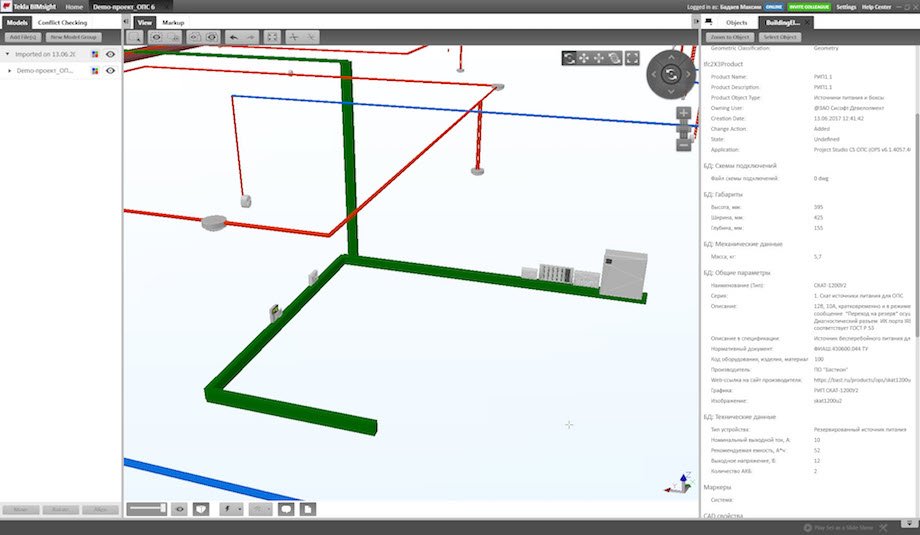

Project StudioCS ОПС. Модель системы в формате IFC

Структурная схема проекта

Project StudioCS ОПС позволяет автоматически формировать структурную схему проекта в целом с возможностью его разбиения по системам.

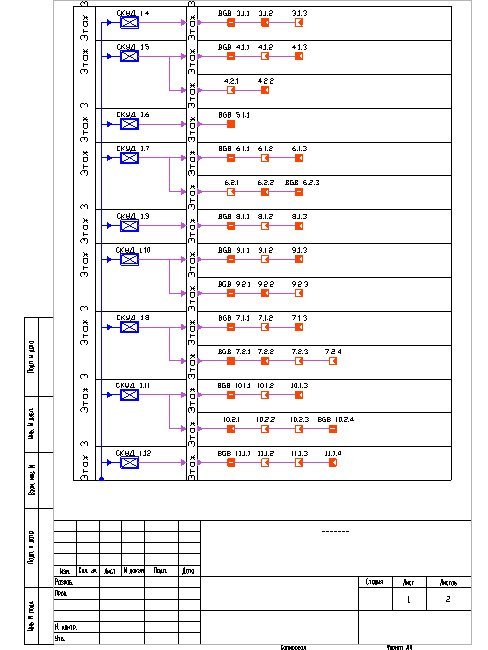

Project StudioCS ОПС. Структурная схема охранной сигнализации

С помощью конфигураций структурную схему можно настраивать под различные условия выполнения проекта. Настраиваемые параметры структурной схемы:

• типы подключаемых устройств в структурной схеме для создания структурной схемы для различных систем;
• размеры для расстановки устройств на структурной схеме;
• выгрузка структурной схемы в полном или сокращенном варианте. Полный вариант описывает связи между всеми устройствами, задействованными в проекте. Сокращенный вариант подразумевает сокращение количества однотипных устройств;
• выгрузка структурной схемы в различных форматах.

Документирование проекта

Project StudioCS ОПС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь может в любой момент получить следующие согласованные документы:

• рабочие чертежи поэтажных планов, оформленные в соответствии с отечественными стандартами, с автоматически промаркированным оборудованием и расставленными выносками, а также с возможностью добавления рамки по ГОСТ Р 21.1101-2013;
• спецификация оборудования по ГОСТ 21.110-95;
• структурная схема проекта с возможностью отображения по системам;
• различные отчетные таблицы: таблица адресов, таблица шлейфов, таблица подключения распределительных коробок, таблица прокладки кабелей, таблица используемых УГО;
• отчеты по расчету уровня звука оповещателей, углов и зоны обзора видеокамер и емкости батарей РИП;
• кабельные журналы: шлейфов сигнализации, линий электропитания, интерфейсных шлейфов;
• экспликация помещений по ГОСТ 21.501-93;
• таблица используемых УГО с возможностью ее создания как для всего проекта, так и для каждого плана этажа.

Выгрузка табличных отчетов и спецификаций осуществляется в AutoCAD, а также в MS Office (Word и Excel) или OpenOffice.org (Writer и Calc).

Уникальные свойства каждого проекта позволяют выгружать отчетные документы и структурную схему с заполненной основной надписью.

Подготовка чертежей к печати производится в Мастере печати AutoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, Диспетчеры печати MS Excel и MS Word.

Project StudioCS ОПС. План этажа здания с оборудованием

Характеристики/требования:

• Microsoft® Windows® 10 (32- или 64-бит), в том числе Home, Pro и Enterprise.
• Microsoft Windows 8 (32- или 64-бит).
• Microsoft Windows 7 (32- или 64-бит), в том числе Enterprise, Ultimate, Professional или Home Premium.

Для инсталляции программ требуется статус администратора.
Для 32-битных версий операционной системы рекомендуется включать расширение доступной памяти на процесс в операционной системе до 3 Гб.

Графическая среда

Минимальные системные требования

• Процессор Intel Pentium 4 или аналогичный AMD Athlon или выше.
• Оперативная память – 2 Гб.
• Свободное дисковое пространство – 10 Гб.
• Монитор – 1024x768 или выше.
• Дискретная видеокарта с поддержкой OpenGL/DirectX-совместимой аппаратной 3D-акселерации.
• DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
• Мышь или другие устройства указания.

Рекомендуемые системные требования

• 64-битный процессор Intel с четырьмя ядрами и более.
• Оперативная память – 4 Гб или более.
• Свободное дисковое пространство – 150 Гб или более.
• Монитор – 1920x1080.
• Дискретная видеокарта с поддержкой OpenGL/DirectX-совместимой аппаратной 3D-акселерации.
• DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
• Мышь или другие устройства указания.

Дополнительное программное обеспечение

• Microsoft® Office 2003, 2007, 2010.
• OpenOffice.org 4.0.1.
• Обозреватель Интернет.
