Project Studio CS Конструкции

Описание

Project StudioCS Конструкции – специализированное графическое приложение на базе AutoCAD, AutoCAD Architecture и AutoCAD MEP. Предназначено для конструкторов, разрабатывающих комплекты рабочих чертежей марок КЖ и КЖИ в строгом соответствии с отечественными нормами и стандартами.

• Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами.
• Разработка чертежей марок КЖ и КЖИ в соответствии с ДБН В.2.6-98:2009 (Украина).
• Формирование одиночных и составных строительных конструкций.
• Использование универсальных инструментов схематичного и детального армирования.
• Автоконтроль норм проектирования по СНиП 2.03.01-84, СП 52-101-2003.
• Автоматическое специфицирование арматурных изделий.
• Автоматическое проектирование и специфицирование сварных сеток по ГОСТ 23279-2012.
• Отрисовка нестандартных арматурных изделий.
• Автоматизированная отрисовка арматурных изделий: хомутов, шпилек, спиралей, фиксаторов и т.д.
• Расширенные возможности работы с элементами металлопроката.
• Возможность получения всех видов спецификаций, в том числе ведомости расхода стали и ведомости деталей с автоматической вставкой эскиза детали.
• Подбор и проектирование перемычек.
• Автоматическая генерация спецификаций и ведомостей.
• Автоматизированная раскладка плит перекрытий на участках перекрытия с возможностью редактирования участка.
• Экспорт спецификаций в Microsoft Excel.
• Обеспечение полной совместимости с чертежами, выполненными в Project StudioCS версий 5.х и 6.х.

Project StudioCS Конструкции 7.0 входит в комплексную линейку модулей для архитектурно-строительного проектирования Project StudioCS и выполняет задачи подготовки рабочих чертежей армирования, управления проектом и оформления чертежей в соответствии с требованиями СПДС.

Диспетчер марок

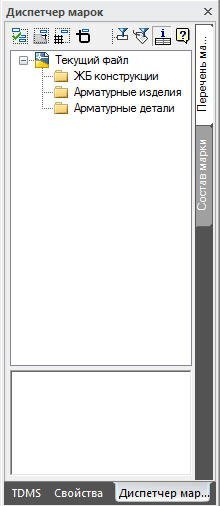

Рис.1. Окно диспетчера марок

• Отображение элементов армирования, используемых в чертеже, с возможностью просмотра и редактирования их параметров в составе Диспетчера марок (рис. 1).
• Сборка элементов армирования в объект Железобетонная конструкция (рис. 2).
• Просмотр и редактирование перечня элементов армирования в составе железобетонной конструкции (добавление, удаление и изменение параметров элементов) (рис. 3).
• Формирование одиночных и вложенных конструкций.

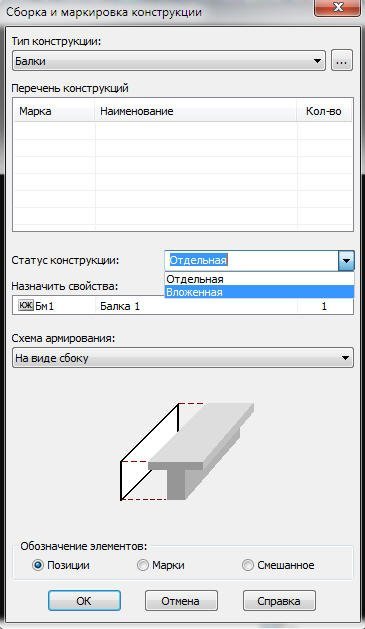

Рис.2. Диалог формирования вложенной конструкции

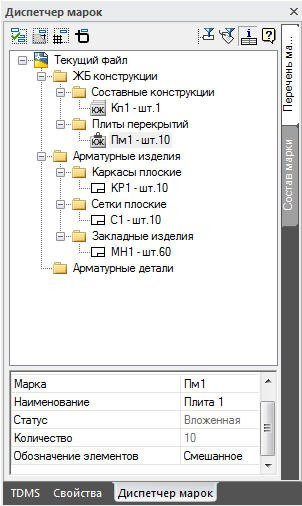

Рис.3. Сборка составной конструкции

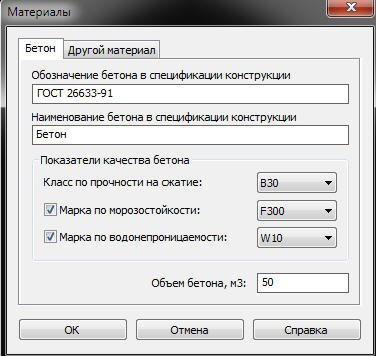

Рис. 4. Ввод материала в собранной конструкции

• Просмотр всех элементов собранной конструкции на чертеже  методом выделения;
• Сборка и маркировка арматурных изделий, регистрация их чертежей;
• Автоматическое формирование спецификаций на арматурные изделия и на сформированные объекты Железобетонной конструкции (плиты, балки, колонны и т.д.).

Диспетчер настроек параметров объектов

• управление настройками параметров всех элементов программы (рис. 5-7);
• использование стандартных и создание пользовательских слоев с настройкой их свойств (рис. 8)

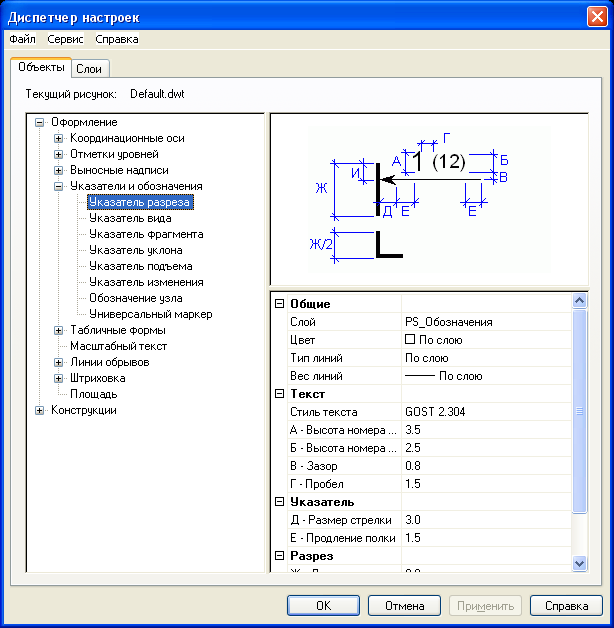

Рис. 5. Диспетчер настроек (настройка оформления)

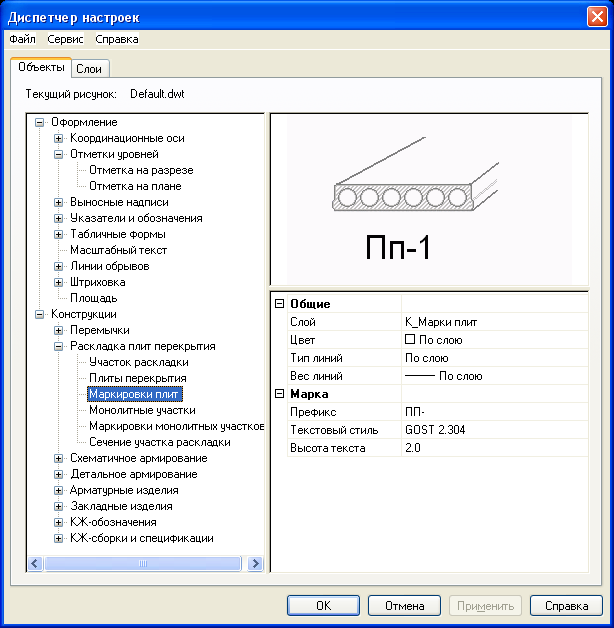

Рис. 6. Диспетчер настроек (раскладка плит перекрытия)

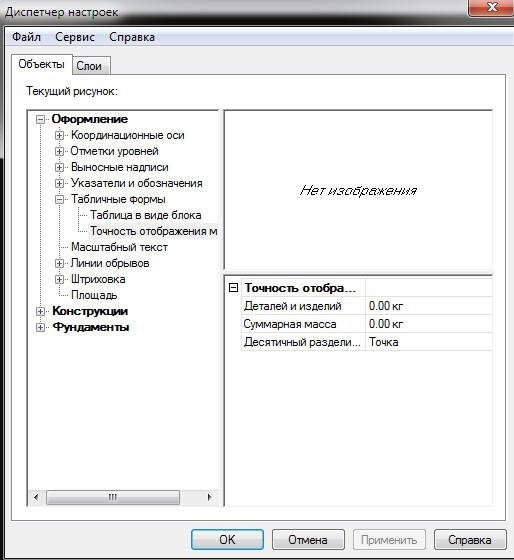

Рис. 7. Диспетчер настроек (настройка спецификации)

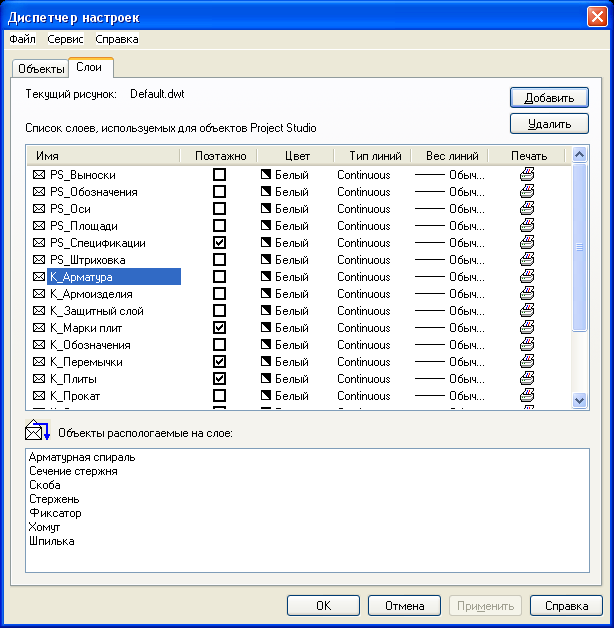

Рис. 8. Работа со слоями

• сохранение настроек в файле для их последующего использования в других проектах;
• настройка параметров ассоциативных выносок.

Оформление чертежей

Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС (рис. 9), используется для решения следующих задач:

Рис. 9. Панель инструментов оформления чертежа

• отрисовка строительных осей на чертеже — по отдельности или как массива (рис. 10 - 11)

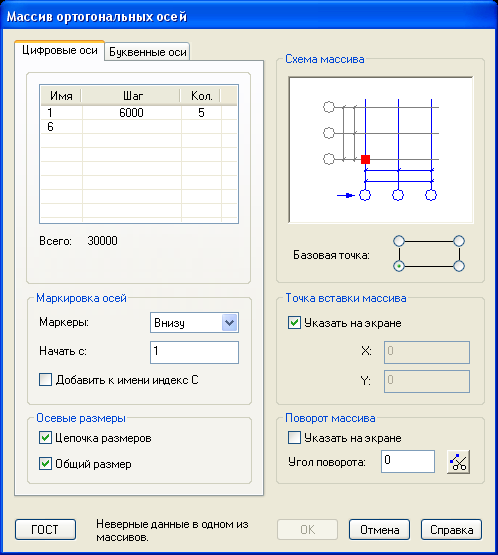

Рис. 10. Массив осей

Рис. 11. Сетка строительных осей

• обозначение на чертеже ассоциативных высотных отметок и отметок на планах (рис. 12)

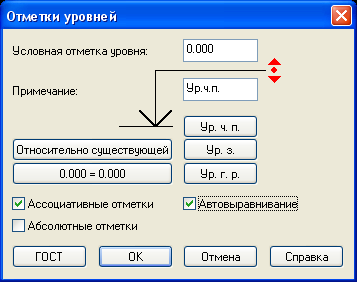

Рис. 12. Нанесение отметки уровня

• отрисовка выносок на чертежах с использованием записной книжки и специальных символов (рис. 13-14)

Рис. 13. Панель инструментов выносных надписей

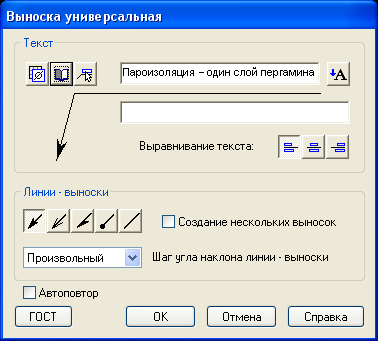

Рис. 14. Выноска универсальная

• нанесение на чертеж разрезов, фрагментов и флажков изменений (рис. 15)

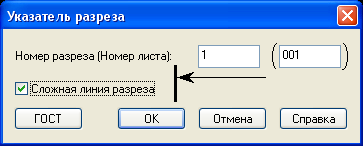

Рис. 15. Указатель разреза

• использование масштабного текста в чертеже (с применением записной книжки и спецсимволов) (рис. 16)

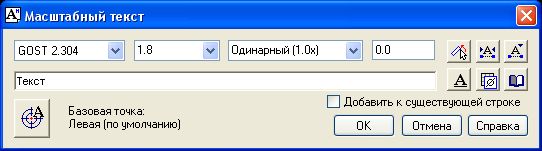

Рис. 16. Масштабный текст

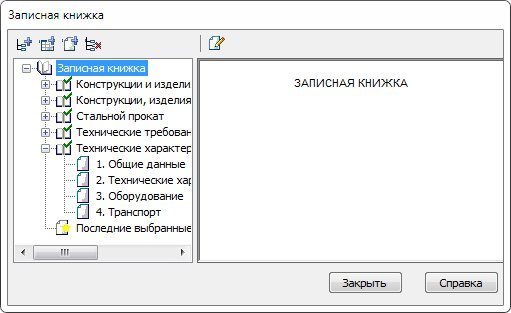

Рис. 17. Записная книжка

• отрисовка граничных штриховок с возможностью их редактирования;
• использование в работе специальных инструментов построения;
• использование инструментов определения площади по контуру;
• сохранение шаблонов спецификаций, разработанных пользователем, с возможностью последующего редактирования таблиц;
• экспорт данных спецификаций в программу Microsoft Office Excel;
• импорт данных спецификаций из программы Microsoft Office Excel;
• использование инструментов управления слоями чертежа.

Инструменты армирования железобетонных конструкций. Схематичное армирование

Область применения программных средств этого раздела — выполнение схем армирования железобетонных конструкций. Возможности предлагаемых инструментов:

• выбор нормативного документа из диалогового окна Сортамент арматуры, определяющего последующий выбор класса и диаметра линейных элементов армирования (стержни и детали), а также контрольных параметров при их создании (рис. 18)

• возможность автоматически присвоить арматуре, ранее отрисованной по СНиП 2.03.01–84*, соответствующие классы по СП 52–101–2003 путем выбора соответствующей позиции в диалоговом окне;

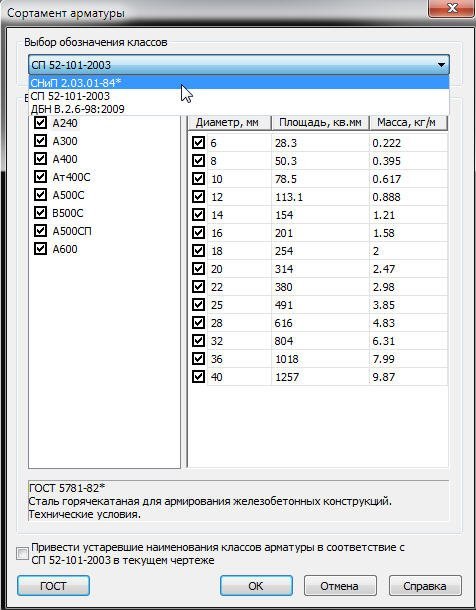

Рис. 18. Выбор нормативного документа

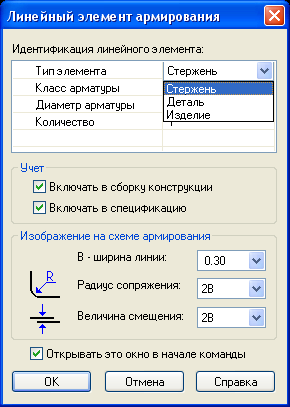

• отрисовка на чертеже линейных элементов армирования с возможностью присвоения параметров (стержни, детали и закладные изделия) (рис. 19)

Рис. 19. Условное изображение элемента схематичного армирования

• возможность управлять включением элемента армирования в состав конструкции и спецификации при его создании и редактировании;
• возможность преобразования стандартных элементов чертежа формата *.dwg (линии, полилинии и дуги) в объекты схематичного армирования (стержни, детали и закладные изделия);
• инструмент Участки распределения арматуры, предназначенный для создания участков распределения правильной и произвольной формы с учетом отверстий;
• при использовании инструмента Массив на участке создается связанная группа объектов программы (участок распределения, линейный элемент армирования и ассоциативная выноска). Все объекты связанной группы доступны для редактирования. Количество арматурных стержней в этом случае приводится в метрах с учетом общей площади участка распределения;
• распределение линейных элементов армирования (стержни, детали и изделия) по диапазону распределения, причем геометрия направляющей может быть различной. Все объекты связанной группы доступны для редактирования;
• формирование на чертеже условного арматурного сечения (стержень, деталь и изделие) по условному диаметру, задаваемому пользователем (рис. 20);
• распределение условных арматурных сечений по параметрам и траекториям, выбираемым пользователем (рис. 21)

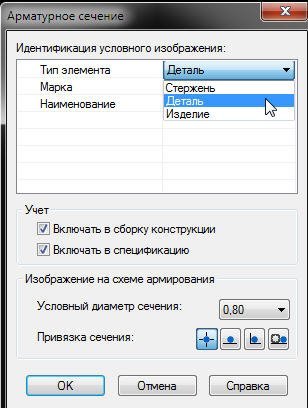

Рис. 20. Условное арматурное сечение

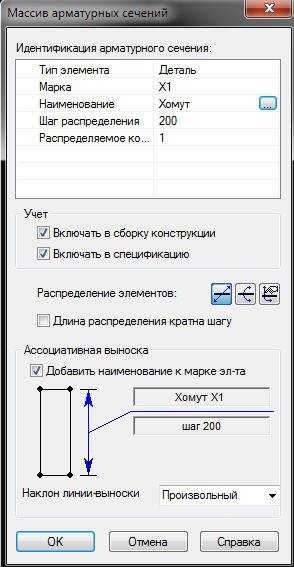

Рис. 21. Распределение условного арматурного сечения

• условное изображение арматурных сеток с маркой и с параметрами ранее отработанных в проекте марок арматурных изделий;
• отрисовка сечения арматурной сетки с присвоением марки;
• отрисовка группы сеток с присвоением марки;
• раскладка сеток на участке с присвоением марок основных и добавочных сеток;
• добавление изображения анкеров к линейным элементам армирования и редактирование изображений анкеров;
• редактирование линейных элементов армирования;
• преобразование условных изображений в ранее разработанные марки деталей и изделий с последующим включением их в спецификации.

Системные требования

Процессор Intel Pentium IV или AMD Athlon с тактовой частотой 2,2 ГГц или выше
Оперативная память - 2 Гб (минимум)
Свободное место на жестком диске - 1 Гб (минимум)
Поддержка экранного разрешения 1024x768 и режима «True color»
Мышь или другие устройства указания
Программное обеспечение SQL Server Express 2008 или старше (при сетевом варианте установки программного продукта требуется только на компьютере, выполняющем роль сервера)

Операционная система

Microsoft Windows XP Professional
Microsoft Windows Vista
Microsoft Windows 7
Microsoft Windows 8
Поддерживаются как 32-битные так и 64-битные версии указанных операционных систем

Программное обеспечение

AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016
Autodesk Architectural Desktop 2007
AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016
Autodesk Building Systems 2007
AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016
