EnergyCS Потери

Описание

Основные возможности

Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.
В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т. п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т. п.
Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов.
Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.
Графическое изображение схемы сети может быть разбито на множество визуально независимых участков — подсхем.
Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word или Open Office для оформления выходных документов на основе настраиваемых шаблонов.
Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение, а также получать модели из других программ, поддерживающих стандартные форматы. Поддерживаются формат ЦДУ, специальный формат XML, описанный в документации, стандартный CIM XML и текстовые форматы CSV.

Основные методики и требования к расчетам потерь электрической энергии сформулированы в Приказе № 326 Минэнерго.

Структура технических и технологических потерь

• Условно-постоянные потери и расход на собственные нужды.
• Нагрузочные потери.
• Потери, связанные с погрешностью измерительных комплексов.

Виды расчетов потерь

• Расчет потерь электроэнергии в сложнозамкнутых сетях.
• Расчет потерь электроэнергии в разомкнутых сетях по фидерам.
• Расчет потерь энергии в произвольных сетях прямым интегрированием по графикам электрических нагрузок.
• Расчет потерь в низковольтных сетях по обобщенной информации.

Методы расчета потерь

• Для расчета потерь энергии в питающих сетях, имеющих сложнозамкнутую структуру, применяются два метода: метод численного интегрирования (ЧИ) и метод, реализующий идеи факторного моделирования графиков нагрузок по обучающим выборкам.
• Для расчета потерь энергии в высоковольтной распределительной сети реализован метод «средних нагрузок и коэффициента формы».
• Расчет потерь энергии в низковольтных сетях выполняется по обобщенной информации.

Виды расчетов, предусмотренные в программе

• Расчет установившихся режимов — средних нагрузок и для заданного часа графика.
• Расчет потерь электроэнергии сложнозамкнутой сети методом обобщенных типовых графиков.
• Расчет потерь электроэнергии в произвольных сетях методом прямого численного интегрирования — на основе почасовых расчетов по графикам энергопотребления.
• Расчет потерь электроэнергии по фидерам для разомкнутых участков сети.
• Расчет потерь электроэнергии в низковольтной распределительной сети на основе обобщенных показателей соответствующих сетей.
• Расчет балансов электроэнергии по районам и подрайонам.
• Расчет постоянных потерь и потерь на собственные нужды элементов схемы.
• Расчет потерь в результате погрешностей измерительного оборудования.

Расчеты перспективных режимов с целью прогнозирования потерь с учетом развития и изменения схемы сети, а также с учетом коэффициентов роста/снижения нагрузок. Результаты оформляются на схеме с обозначением существующего, нового и демонтированного оборудования.

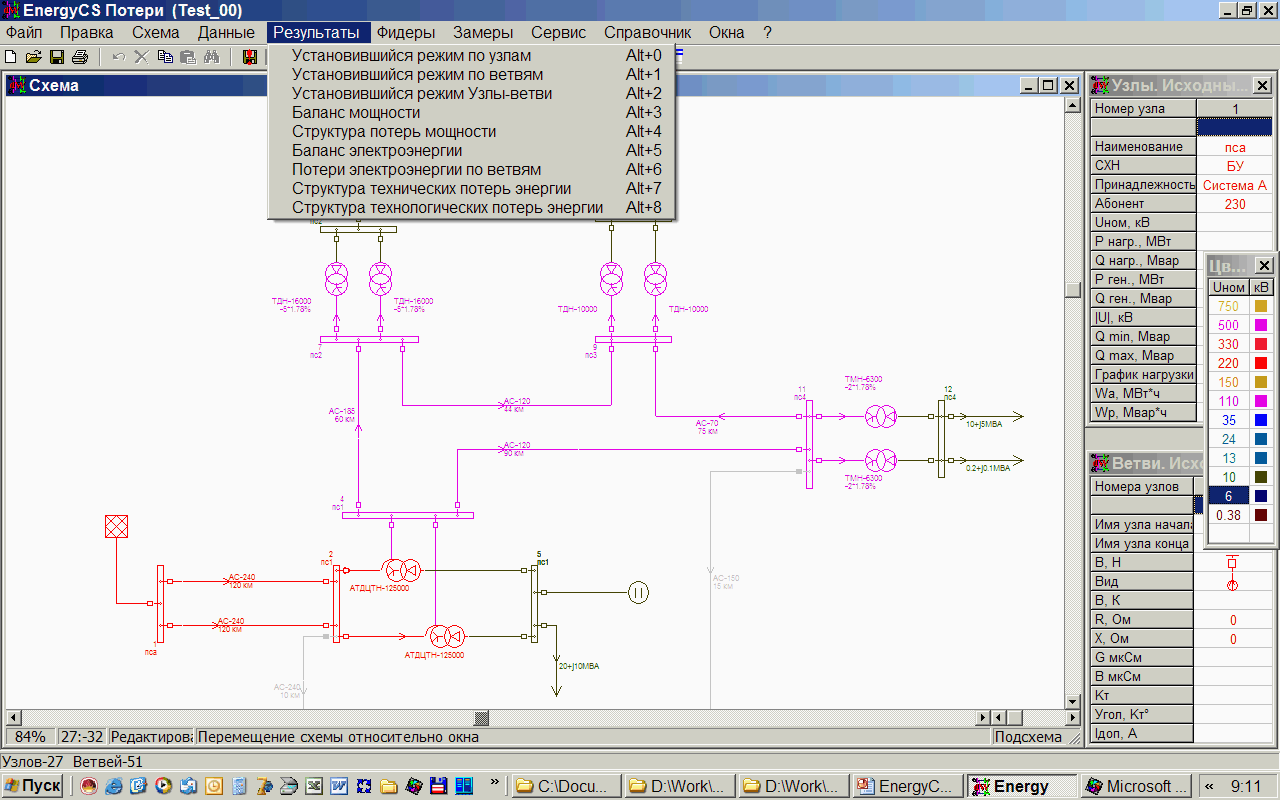

Окно программы с результатами расчетов

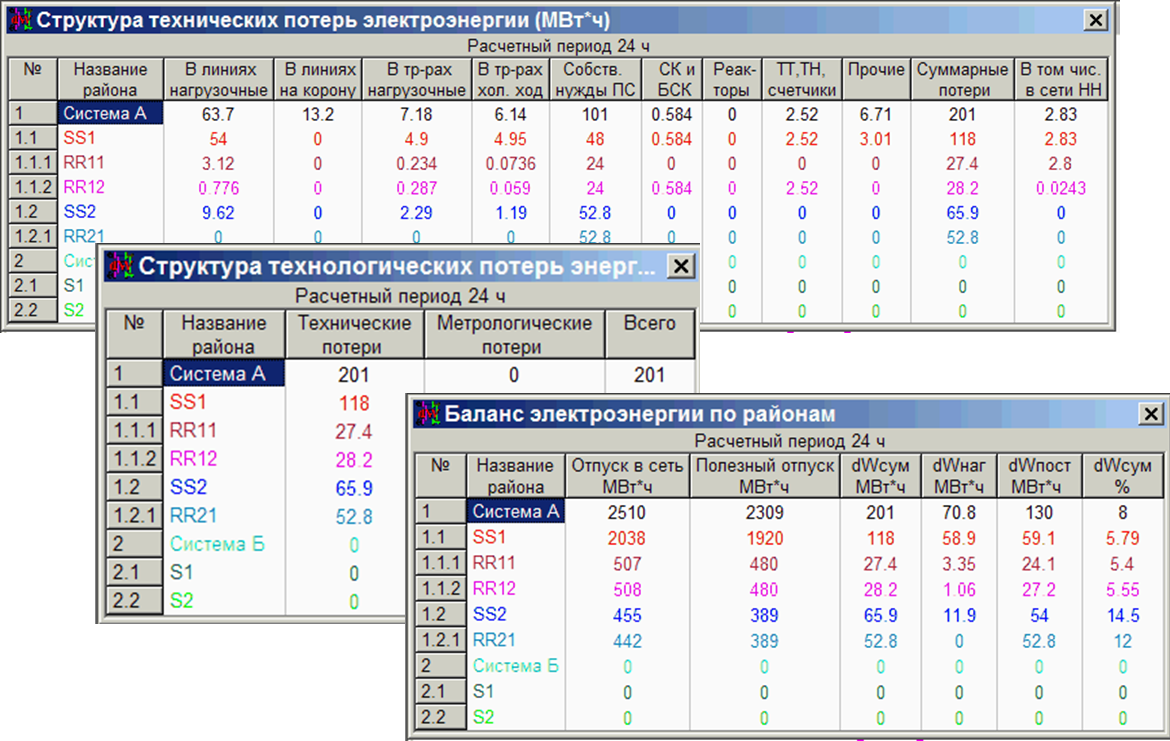

Результаты расчета в табличном виде
