EnergyCS Line

Описание

Программный комплекс EnergyCS Line предназначен для автоматизации проектирования механической части воздушных линий электропередач (ВЛ), волоконно-оптических линий связи (ВОЛС), подвешиваемых на опорах ВЛ, а также гибких ошиновок открытых распределительных устройств (ОРУ) электрических станций и подстанций.

Исходные данные для расстановки опор по трассе, такие как описание профиля, положение анкерных опор, особенности грунтов, данные по пересечениям, данные о принадлежности земель и характере ее использования могут быть введены формально путем загрузки файла, сформированного во внешней программе.
Расстановка опор производится в диалоговом режиме. EnergyCS Line позволяет выполнить автоматическую расстановку опор от указанной опоры до последней. При автоматической расстановке учитывается рельеф поверхности, зоны запрета установки опор на профиле и зоны допустимых расстояний вблизи пересекаемых объектов. Качество расстановки на каждом анкерном участке оценивается визуально по схеме расстановки опор. Коррективы в расстановку вносятся с помощью следующих операций:

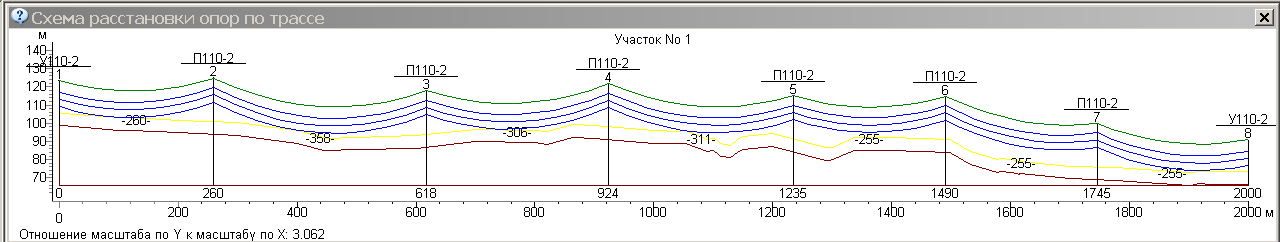

Схема расстановки опор по трассе

• ручное перемещение отдельных опор — вручную выбрать более удобную позицию для установки опор проще, чем исходя из соображений обеспечения минимального габарита;
• расстановка выделенных опор равномерно — опоры расставляются с одинаковым средним пролетом, что позволяет, например, разогнать последний сокращенный пролет на участке;
• изменение высоты отдельных опор или множества опор на части участка — применение повышенных или пониженных опор поможет решить проблемы с пересечением протяженных объектов или с преодолением сложных участков рельефа;
• авторасстановка части участка с увеличенным габаритом;
• авторасстановка части участка с уменьшенным ограничением максимального пролета.

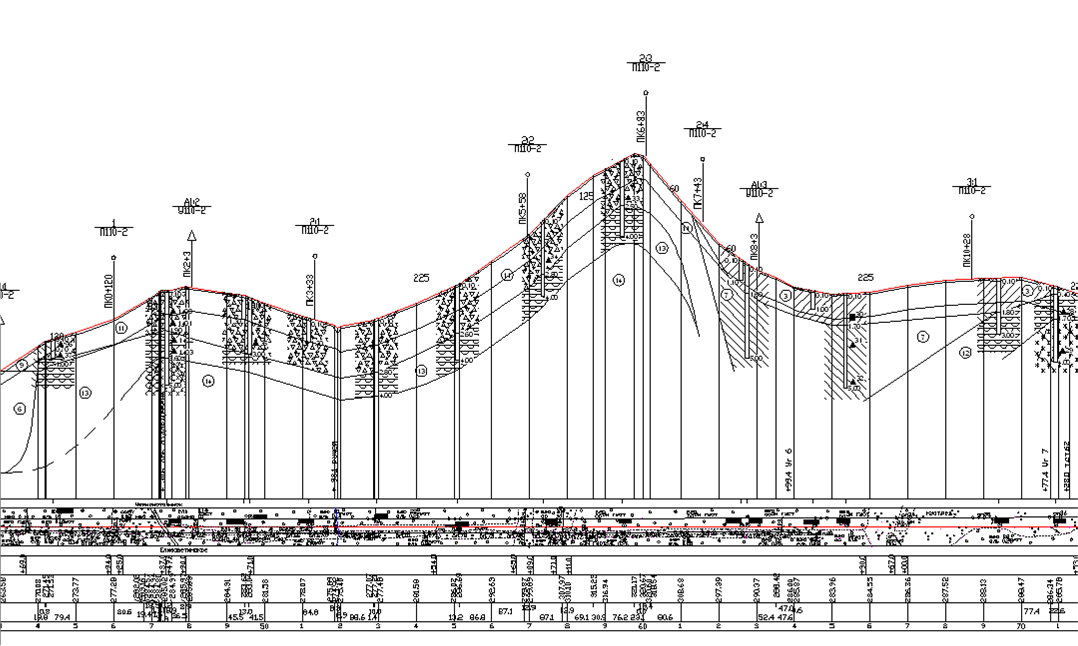

Документирование расстановки опор в AutoCAD

Документирование табличных данных осуществляется с использованием MS Word на основе заранее заготовленных шаблонов. Примеры таких документов приведены на рисунках.

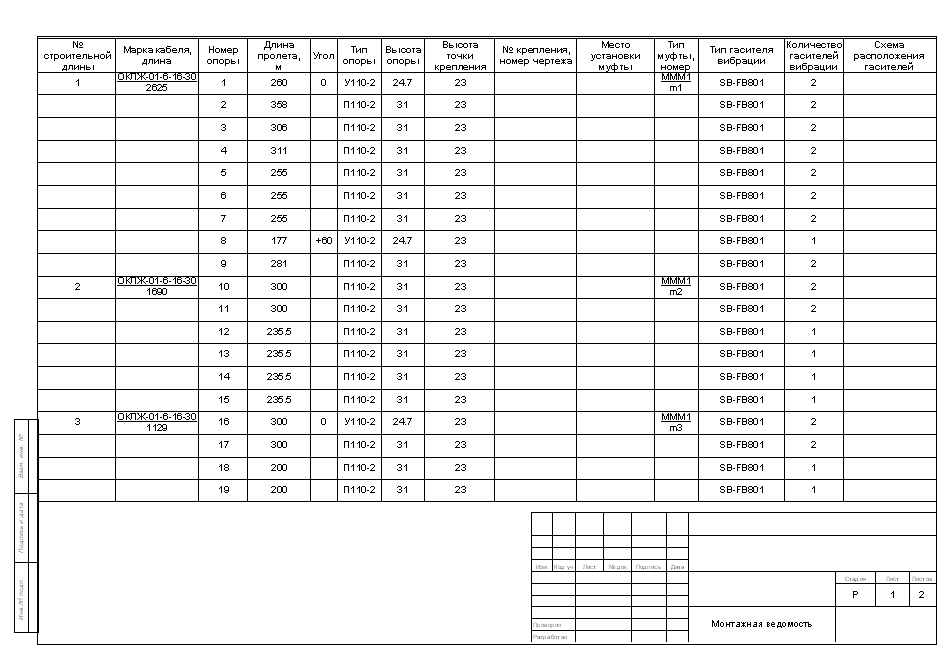

Монтажная ведомость ВОК

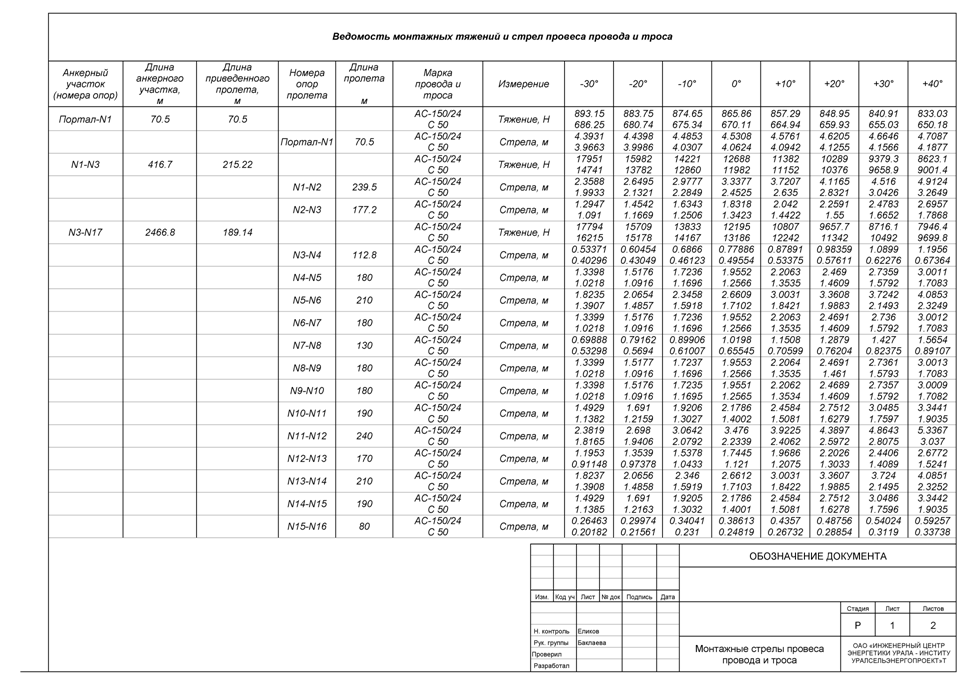

Монтажные стрелы провеса

При проектировании волоконно-оптической линии связи, подвешиваемой на опоры ВЛ, одной из наиболее трудоемких задач является расчет натяжения кабеля и стрел провисания. Этот расчет выполняется на основе соответствующего расчета фазных проводов. Программа позволяет выполнять расчет для оптических кабелей, встроенных в грозозащитные тросы (ОКГТ), и для оптических кабелей самонесущих (ОКСН).
Расчет ОКГТ выполняется по тому же алгоритму, который применяется в случае обычного грозозащитного троса.
Расчет ОКСН выполняется по специальному алгоритму. Кабель предлагается натягивать так, чтобы в режиме среднегодовой температуры большая его часть оказывалась в зоне наименьшей напряженности электрического поля между проводами. В то же время учитывается, что при наибольшей нагрузке и при низшей температуре механическое напряжение в кабеле не должно превышать допустимого, а при наибольшей стреле провисания нижняя точка кабеля не должна опускаться ниже нижнего фазного провода в этих же условиях.
Поскольку проектирование ВЛ и ВОЛС может выполняться специалистами разных организаций, предусмотрен механизм передачи исходных данных через промежуточный формат. Так, перечень опор с указанием их типов и пикетов может быть представлен в виде таблицы MS Excel.

• ввод перечня опор проекта ВЛ и других исходных данных (при отсутствии данных в формате EnergyCS line ввод можно осуществлять вручную или путем преобразования данных из внешнего формата);
• распределение кабельных соединительных муфт и определение строительных длин кабеля;
• получение таблицы монтажной поопорной ведомости для волоконно-оптического кабеля (ВОК);
• получение таблицы монтажных стрел и монтажных тяжений только для кабеля или для кабеля и фазного провода;
• получение спецификации оборудования, необходимого для монтажа ВОК;
• формирование чертежа AutoCAD, представляющего собой профиль трассы для подвески ВОК.
• Все итоговые таблицы выпускаются в виде готовых проектных документов MS Word на основе настраиваемых шаблонов.

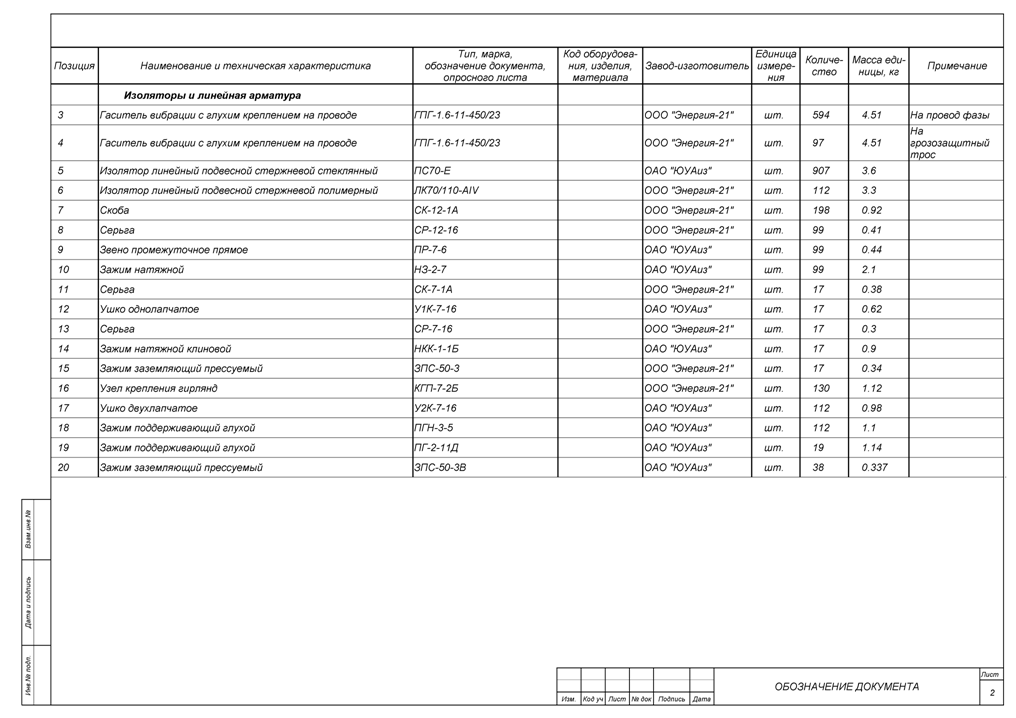

Спецификация оборудования

При проектировании ошиновок ОРУ предлагается упрощенный диалог без решения задач, связанных с расстановкой опор. При этом добавляется возможность учесть множество вертикальных сосредоточенных нагрузок на провод от шлейфов на ОРУ. В расчете программа учитывает вес и длину натяжных гирлянд изоляторов (включая их обледенение при гололедных отложениях). Учитывается, что на ОРУ натяжение провода определяется не столько допустимыми напряжениями, сколько ограничением допустимых нагрузок порталов.

• получить монтажные кривые — табличные и графические зависимости стрел провеса и тяжений от температуры;
• проверить габариты для всех точек пролетов;
• подобрать допустимые стрелы провеса — с целью обеспечения минимальных нагрузок на опоры;
• сформировать спецификации или ведомости проводов и арматуры для всех рассмотренных пролетов ОРУ;
• оформить графические иллюстрации к пояснительной записке в MS Word или AutoCAD.

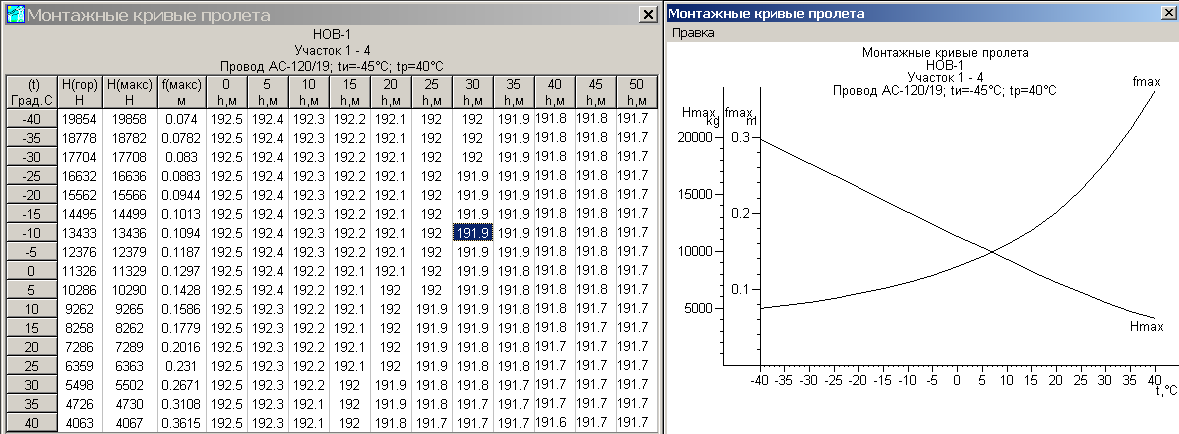

Монтажные кривые пролета
