ElectriCS Light

Описание

Система ElectriCS Light предназначена для светотехнических расчетов при проектировании осветительных установок промышленных предприятий. ElectriCS Light позволяет выполнять расчеты как внутреннего освещения зданий и сооружений, так и наружного (прожекторного) освещения промплощадок. Расчеты производятся на основе «Справочной книги по светотехнике» (под ред. Ю.Б. Айзенберга, 2006).

В ElectriCS Light для выполнения светотехнических расчетов предусмотрены два метода:

• метод коэффициента использования (применяется для расчета общего освещения, если не требуется учитывать особенности размещения оборудования и светильников);
• точечный метод (позволяет учесть освещенность от каждого светильника в произвольной точке пространства), для применения которого необходимы заранее построенные кривые силы света.

Исходными данными для расчета наружного освещения являются перечни источников света (светильников), точек контроля, мачт; зона расчета; группа примитивов зданий и сооружений (здания, резервуары, цистерны, сферы, трубы), необходимых для учета затенений и отражений при расчете освещенности.
Исходными данными для расчета внутреннего освещения являются геометрические размеры помещения, его конфигурация, количество стен; коэффициенты отражения поверхностей потолка, стен, пола.
Ввод исходных данных осуществляется либо непосредственно в программе, либо путем импорта из внешних таблиц (например, MS Excel). Предусмотрена возможность ввода координат элементов со строительных планов, выполненных в графическом редакторе (AutoCAD, BricsCAD, nanoCAD).

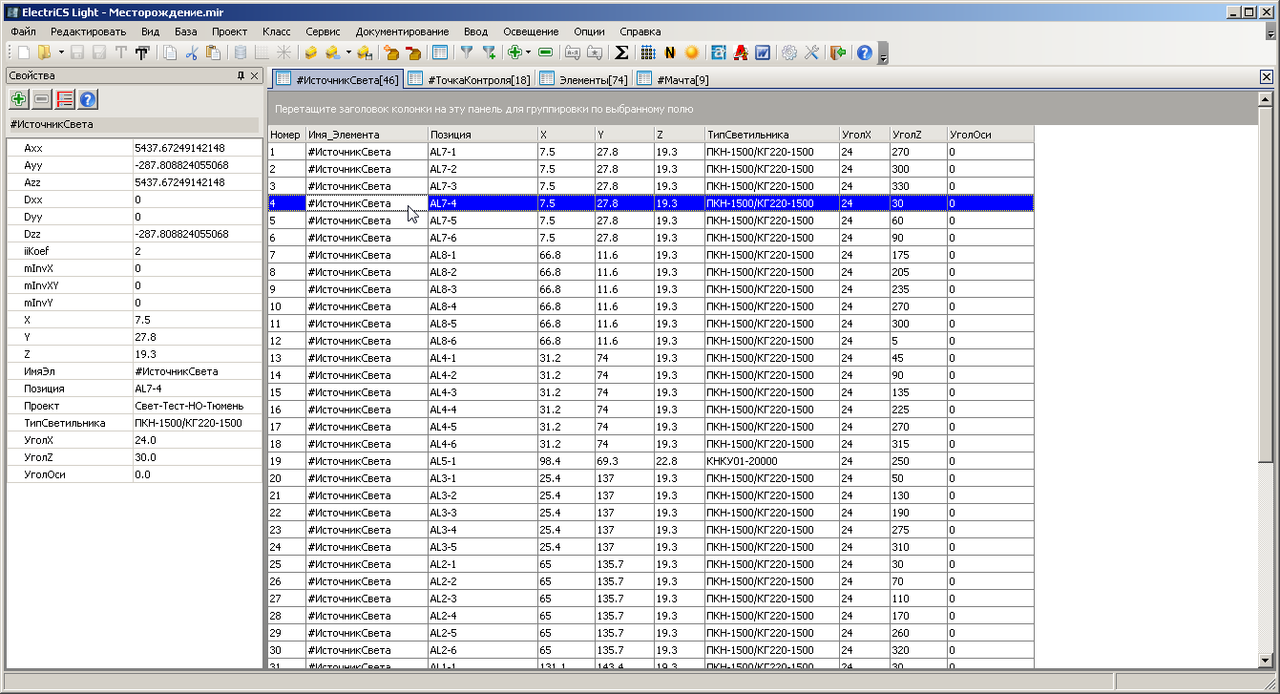

Ввод источников света

ElectriCS Light позволяет конвертировать кривые силы света (КСС) светильников из европейского (LDT) и американского (IES) форматов во внутренний формат системы. Предусмотрена возможность оцифровки КСС на основе изображений в форматах JPEG, BMP, PNG. Кривые силы света можно просматривать как в декартовой, так и в полярной системе координат. Также в ElectriCS Light имеется возможность редактирования КСС.

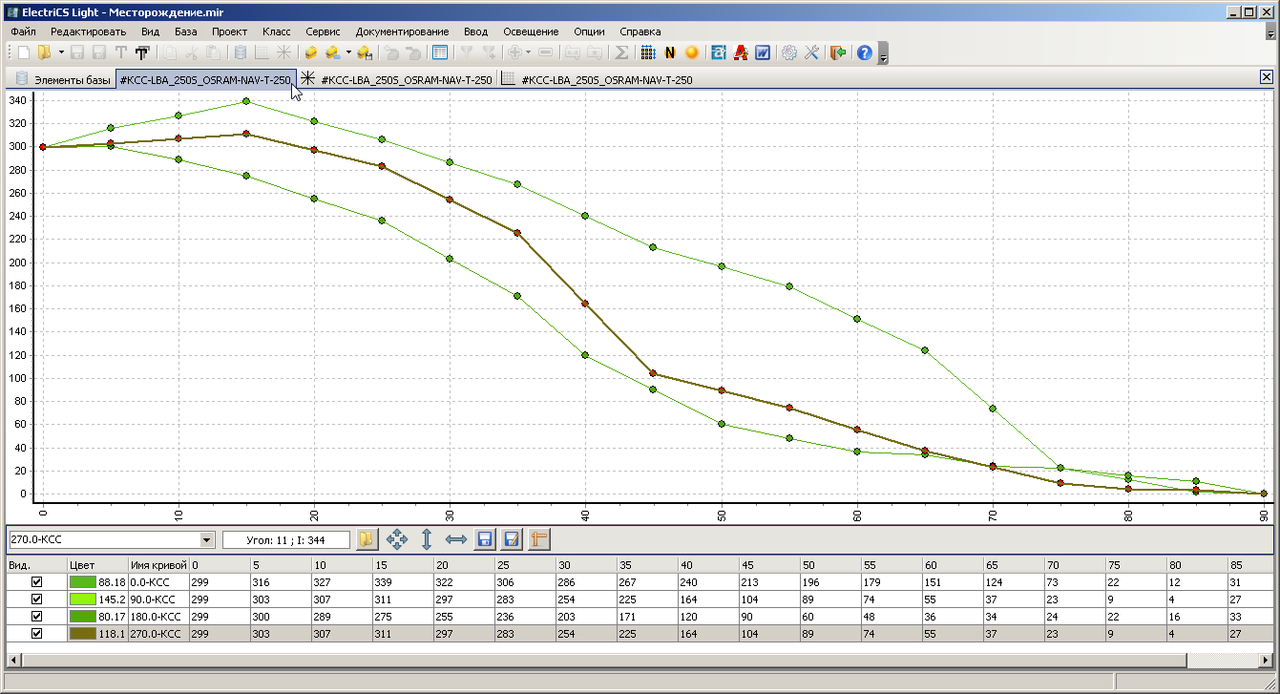

Редактор КСС

Исходные данные, как и результаты расчета, можно отображать как в 3D-виде, так и в виде плана.

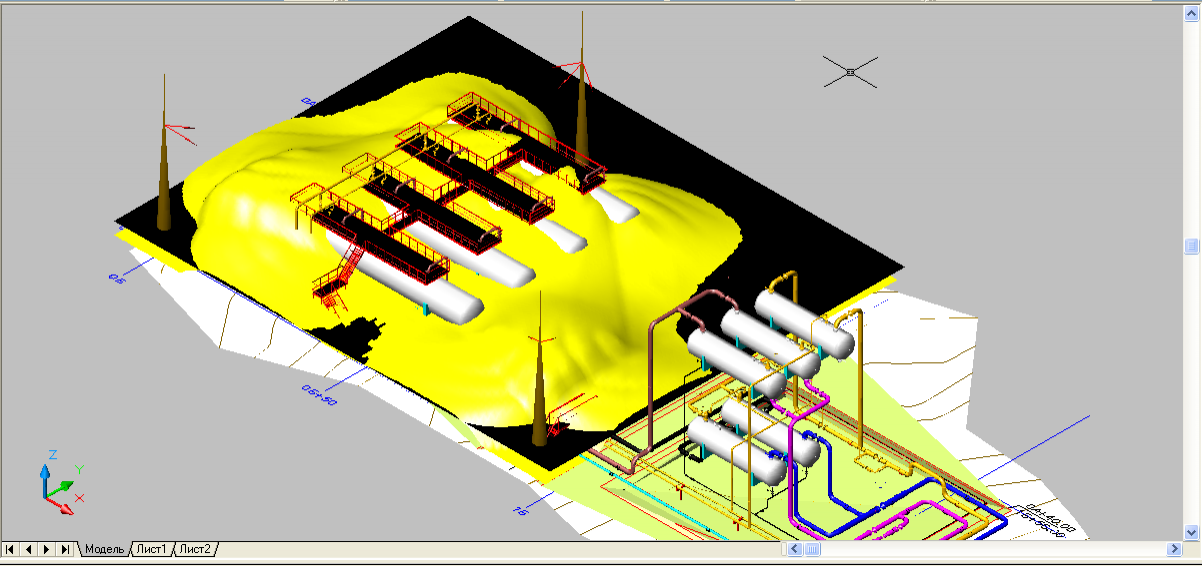

Результаты расчета 3D-виде

• результаты расчета в виде двух поверхностей: первая — горизонтальная тонированная плоская поверхность на заданном уровне освещенности; вторая — поле освещенности — тонированная неплоская поверхность, заданная расчетными точками освещенности, где освещенность приведена к координате Z;
• изолинии (отображаются как замкнутые линии для заданного уровня освещенности);
• источники света (светильники), отображаемые в виде круга или ориентированного прямоугольника, заданных размеров с 3D-вектором;
• точки контроля (тонированный шар стандартных размеров с выноской проектной позиции);
• стены (тонированный вертикальный прямоугольник);
• мачты (тонированный вертикальный цилиндр);
• зона расчетов (ортогональный параллелепипед);
• здания и сооружения (тонированные объекты различного типа — резервуар, сфера, цистерна и т. д.).

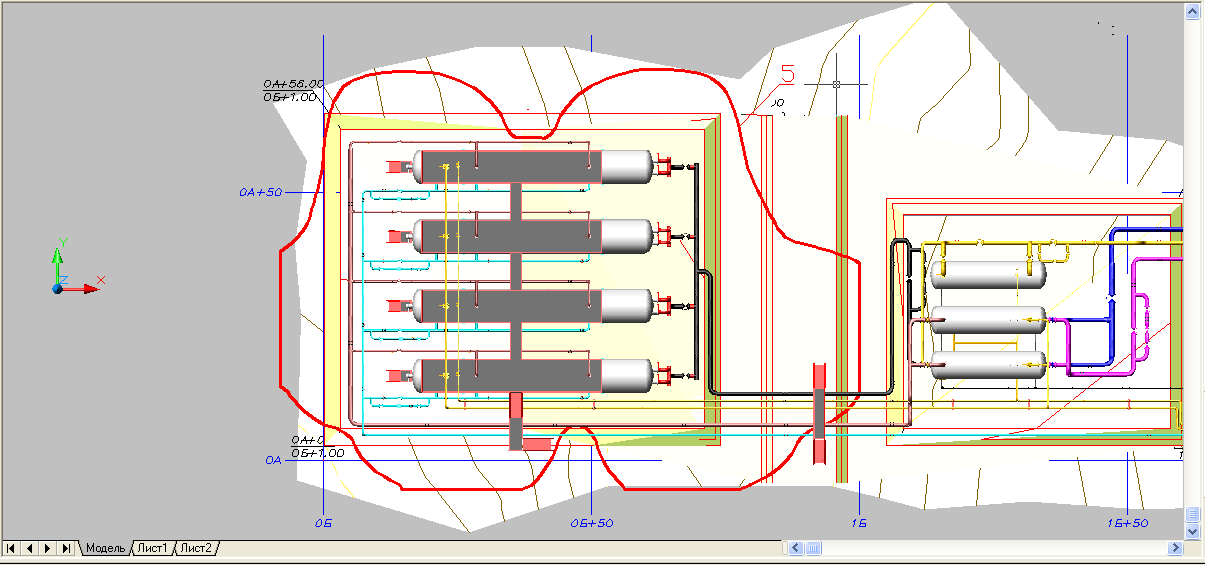

Изолинии на плане

В виде плана отображаются:

• источники света в виде круга или ориентированного прямоугольника стандартных размеров с выноской проектной позиции (если вектор светильника направлен не строго вертикально, на план выдается плоская стрелка как проекция вектора);
• точки контроля в виде квадрата стандартных размеров с выноской проектной позиции;
• стены в виде линий с выноской проектной позиции;
• зона расчетов в виде ортогонального прямоугольника;
• результаты расчета в виде сетки.
