CADLib Модель и Архив

CADLib Модель и Архив — информационная система для поддержки жизненного цикла объектов капитального строительства и технологического оборудования действующих заводов, а также для информационной поддержки строительства крупных объектов.

Электронный архив CADLib

В электронном архиве CADLib можно сохранять любые типы документов — чертежи, спецификации, пояснительные записки, письма, фотографии, сканированные изображения и многое другое. Документы хранятся в форматах Microsoft Word, Microsoft Excel, Microsoft Power Point, DWG (поддерживается платформами AutoCAD, nanoCAD и другими программными продуктами, работающими на основе этого формата), MicroStation DGN и многих других — как широко распространенных, так и малоизвестных. К тому же пользователь может по своему усмотрению расширить количество типов документов и число поддерживаемых форматов — для этого достаточно зарегистрировать их в системе.
Система обеспечивает пользователя современным, легким и удобным инструментарием для выполнения необходимых действий над документами: регистрации и учета, оперативного поиска, управляемого и контролируемого доступа к просмотру и редактированию документов и информации о них. Доступны интеграция со смежными приложениями, ввод и вывод информации о документах, автоматическое формирование новых документов и отчетов на основе уже хранящейся информации, управляемый коллективный доступ к базе документов, работа в географически распределенном режиме на базе нескольких серверов CADLib Модель и Архив.
К традиционным функциям электронного архива, то есть к возможности накапливать и систематизировать документы долговременного хранения, осуществлять их поиск, CADLib Модель и Архив добавляет еще и связь с объектами строительства или эксплуатации и календарным планом.

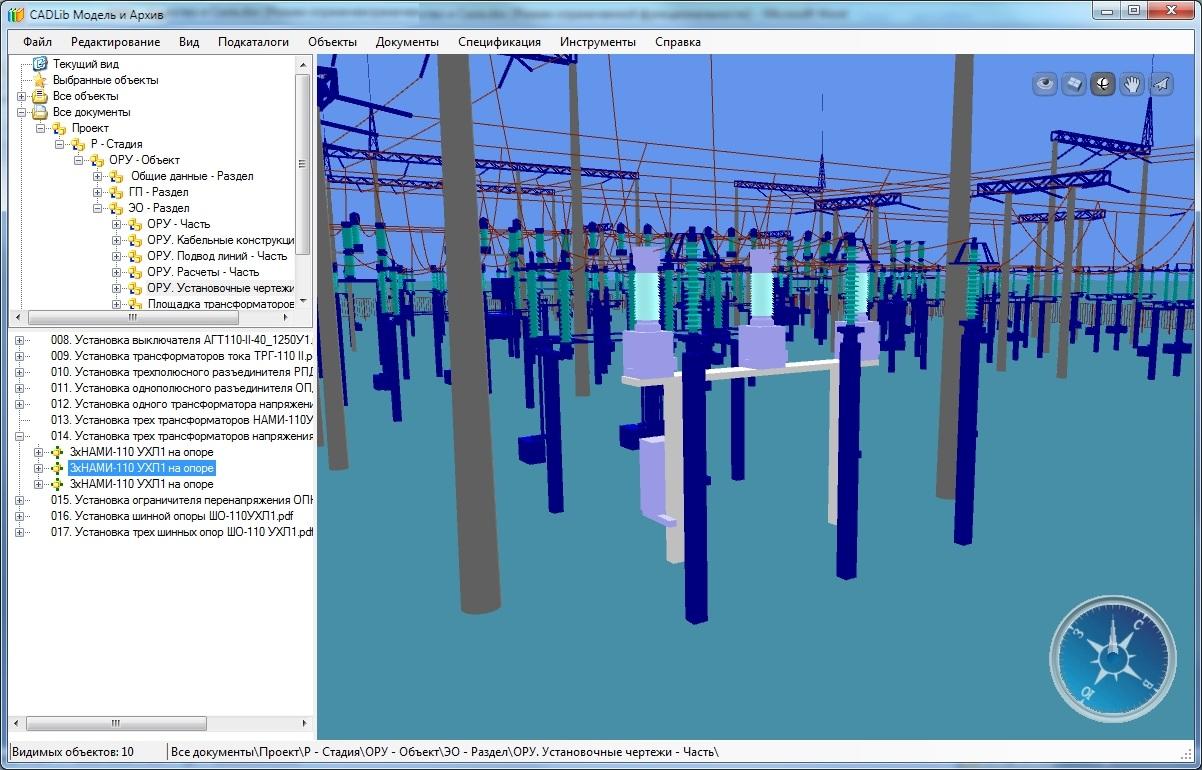

Выбрав документ в электронном архиве, пользователь может получить информацию о связанных объектах виртуальной модели

Возможность увязки электронного архива с виртуальной моделью открывает пользователям беспрецедентные технические возможности, при этом CADLib Модель и Архив кардинально отличается от других электронных архивов тем, что не требует крупных капиталовложений для своего создания и поддержки в рабочем состоянии. Благодаря этой особенности CADLib Модель и Архив прекрасно подходит для хранения информации о проектах, реализуемых строительными компаниями, а также информации служб эксплуатации действующих производств.

Виртуальная модель CADLib

Комплексные виртуальные трехмерные модели CADLib Модель и Архив могут отображать любые типы объектов: архитектурно-строительные конструкции, технологическое, электротехническое, санитарно-техническое и другое оборудование, системы трубопроводов, кабельное хозяйство и иные объекты, относящиеся к любым типам систем (технология, водоснабжение, водоотведение, вентиляция, отопление, газоснабжение, электроснабжение и т. п.).

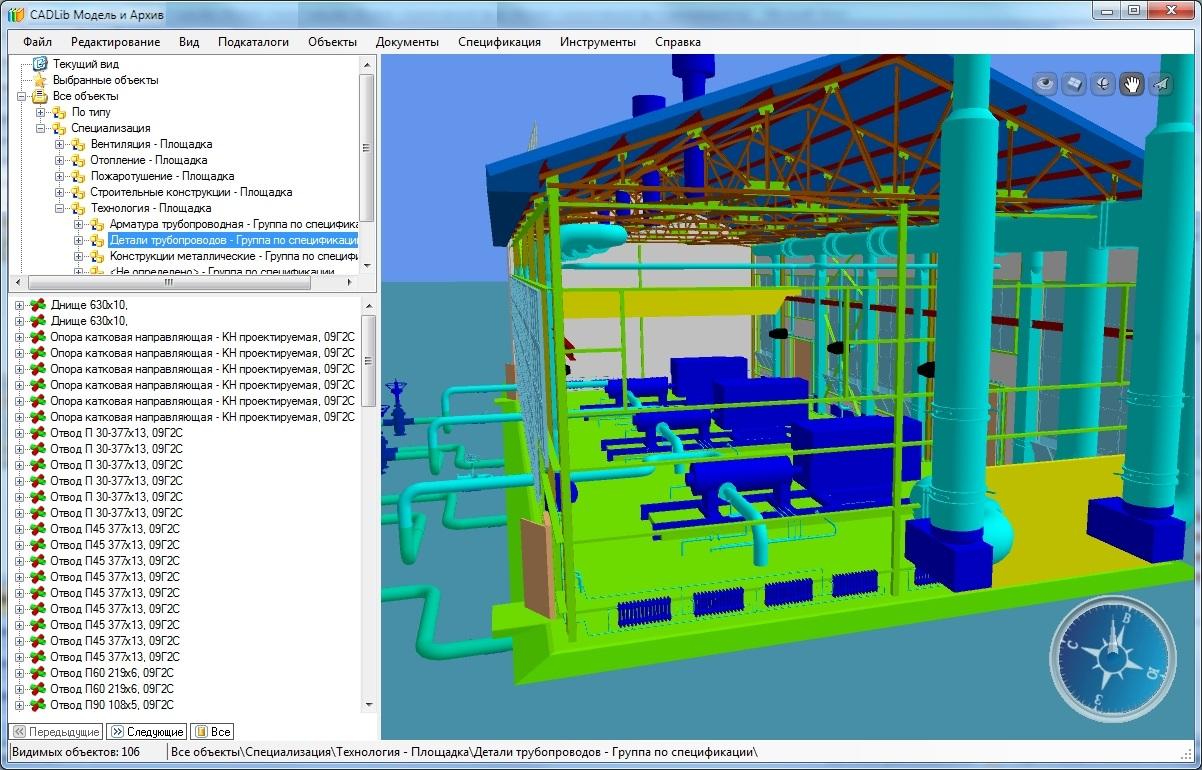

Фрагмент цеха магистральной насосной продуктотранспортной системы

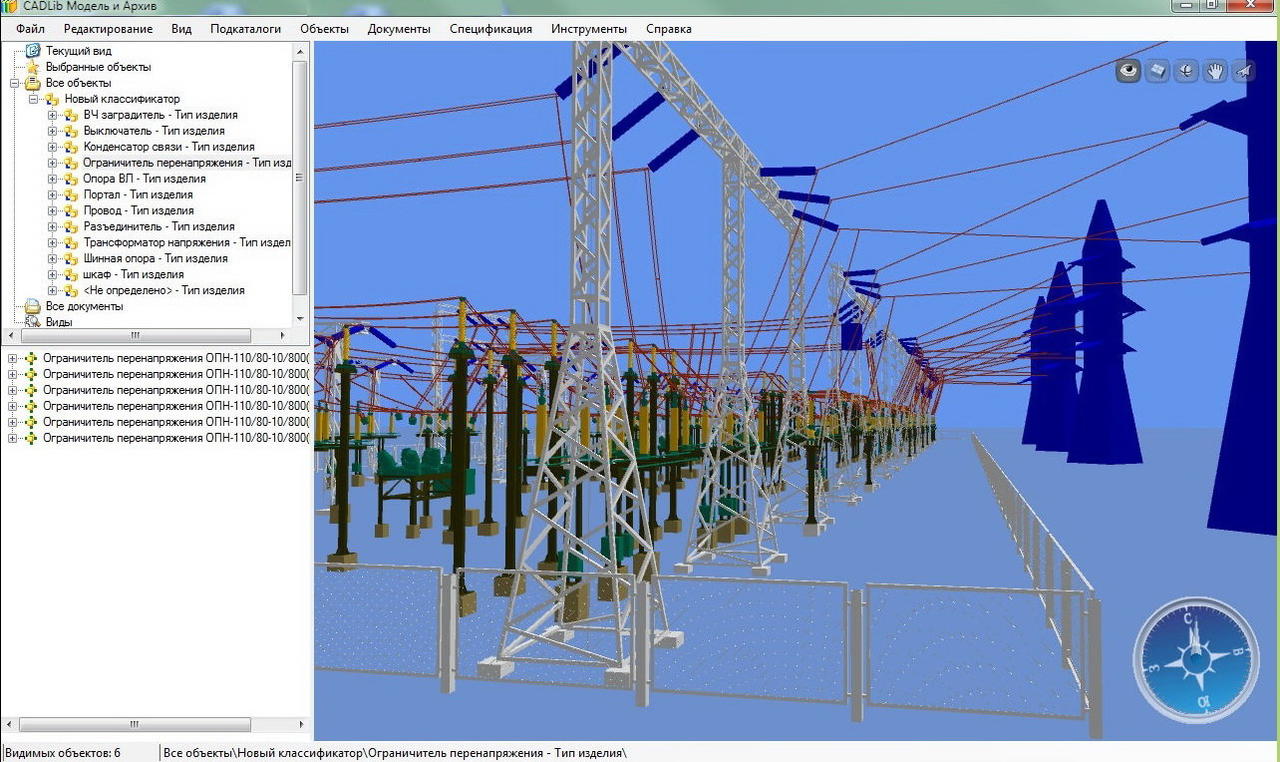

Подстанция с подключением к воздушным линиям ЛЭП

CADLib Модель и Архив включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели. Визуализационные и навигационные возможности CADLib Модель и Архив разрабатывались с использованием передовых технологий, задействованных при разработке игр, — разумеется, с учетом особенностей применения таких технологий для больших САПРовских моделей.
Способность обрабатывать огромные объемы данных обеспечивается особыми сверхпродуктивными алгоритмами, которые осуществляют динамическую порционную загрузку модели из базы данных и динамическую обработку объектов за пределами сцены. Эти алгоритмы также разработаны специалистами CSoft Development.
Возможности системы превосходят стандартные возможности вьюеров для больших САПР-моделей: объединение технологии визуализации с технологиями хранения виртуальной модели в базе данных под управлением СУБД Microsoft SQL Server обеспечило синергетический эффект.
Хранение модели в базе данных осуществляется пообъектно — до сих пор подобный способ поддерживали лишь немногие дорогостоящие системы. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т. д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства. Кроме того, пообъектное хранение позволяет загружать и показывать модель не только целиком, но и в сокращенном варианте — исходя из заданных критериев.

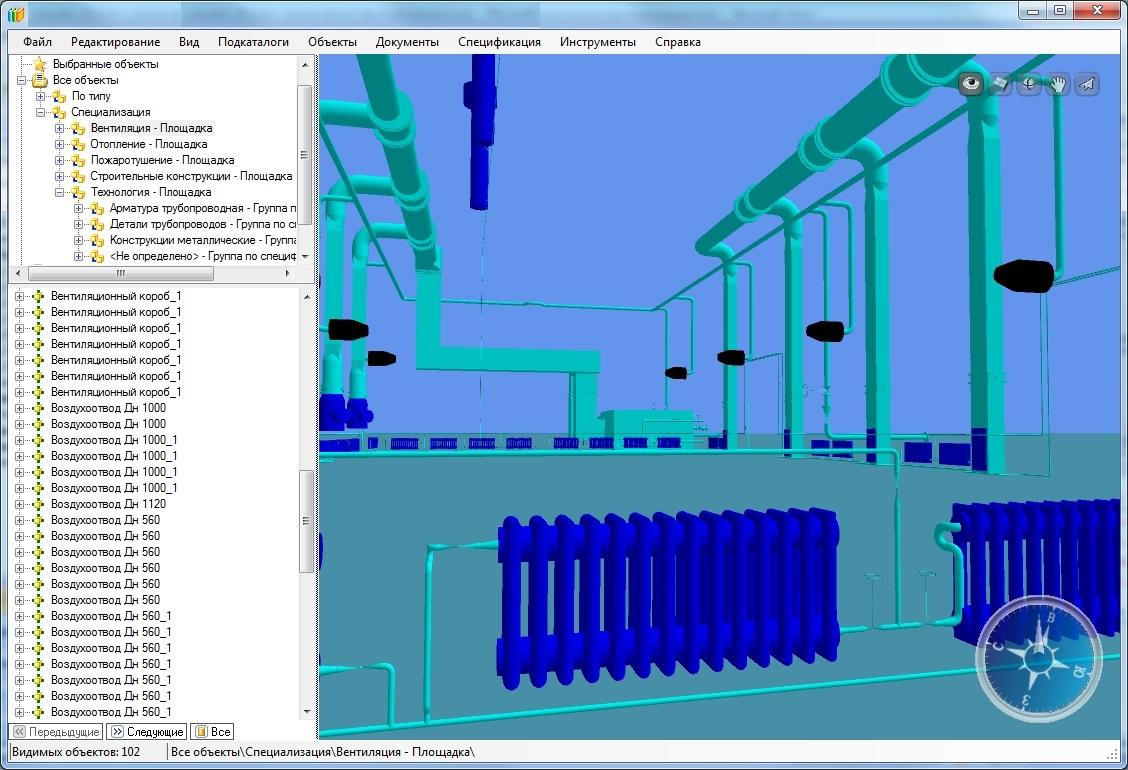

Возможность отображения части модели в CADLib Модель и Архив. Представлены только системы отопления и вентиляции цеха

Использование СУБД Microsoft SQL Server как средства хранения информации предоставляет пользователю CADLib Модель и Архив еще один инструмент — виртуальную спецификацию. Инструменты работы с виртуальной спецификацией, входящие в состав CADLib Модель и Архив, дают беспрецедентные возможности: пользователь системы может в любой момент оперативно и легко (одним щелчком мыши) получить ограниченную спецификацию по заданным критериям. Широкие возможности работы с виртуальной спецификацией позволяют аккумулировать, сортировать и обрабатывать массивы данных как по отдельной части проекта, так и по всему объекту в целом.

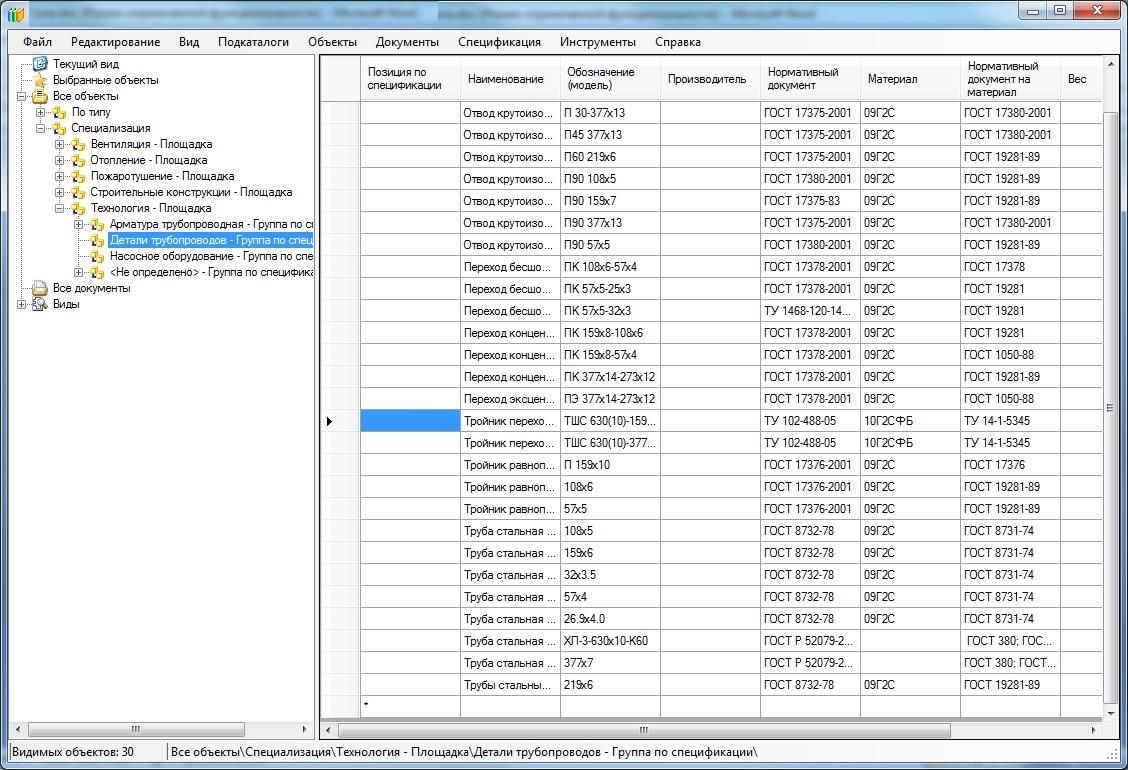

Режим работы со спецификацией виртуальной модели позволяет оперативно получать необходимую информацию

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели — связанные документы.

CADLib Модель и Архив оснащен хорошим функционалом для работы с календарным планом. Этот функционал позволяет создавать и редактировать работы и задачи, назначать им сроки исполнения, автоматически отображать диаграмму Ганта и увязывать все это с объектами модели. Для обмена информацией с другими системами предусмотрены соответствующие интерфейсы — например, с Oracle Primavera.

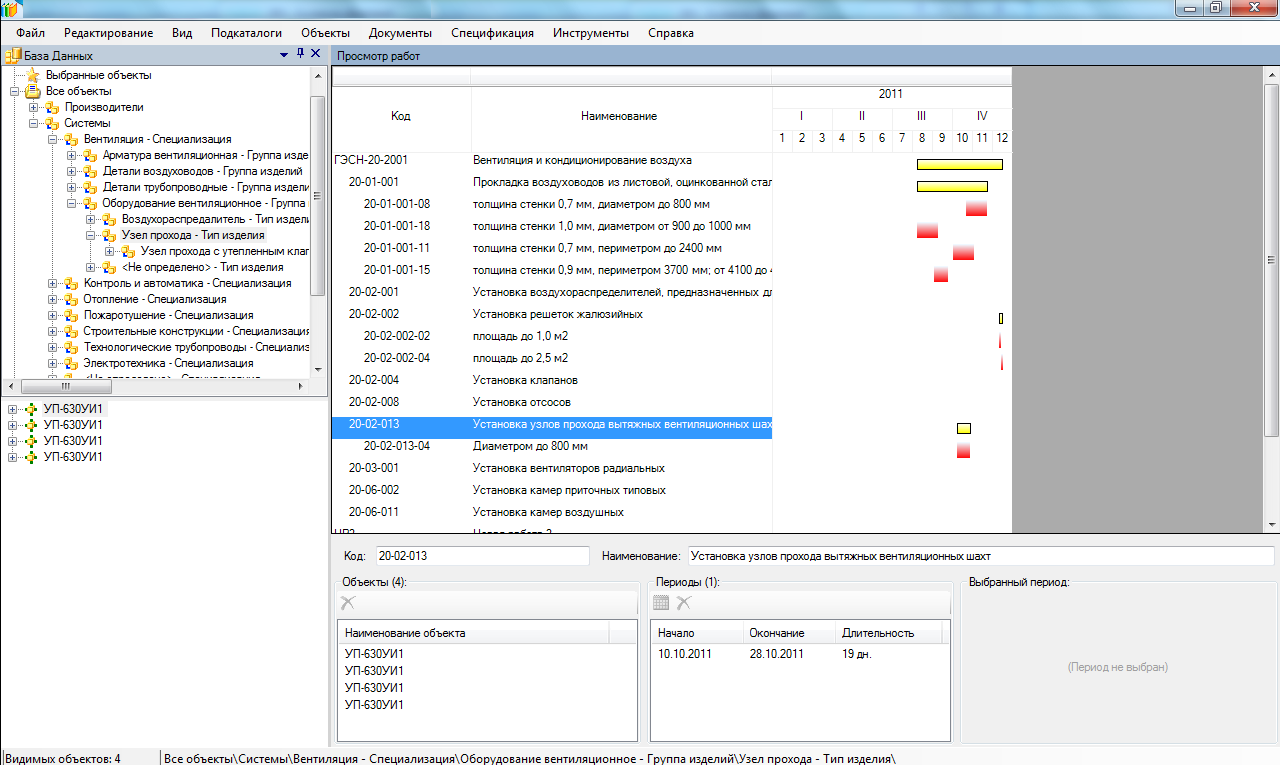

CADLib Модель и Архив позволяет пользователям увязать трехмерную модель
 с календарным планом и использовать эту информацию для визуализации и управления проектами

Многопользовательская работа в СADLib Модель и Архив

Каждый пользователь, находящийся в виртуальной модели, видит всех других пользователей, пребывающих в том же виртуальном пространстве. Коллективное присутствие позволяет получить в виде бонуса возможность проводить обучение, квалификационные тренинги по поведению на объекте при штатных и нештатных ситуациях, а также делает возможным иное применение системы CADLib Модель и Архив.

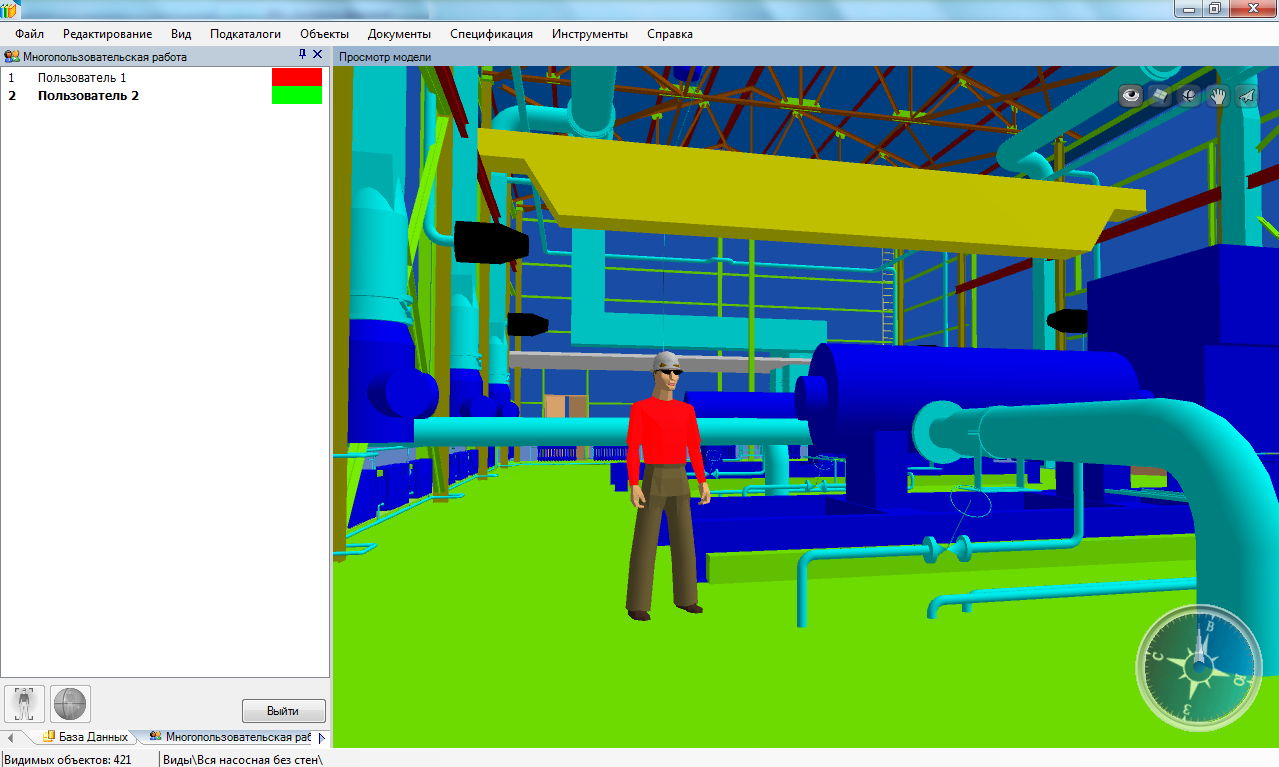

Многопользовательское присутствие в виртуальной трехмерной модели

CADLib Модель и Архив открывает пользователям беспрецедентно легкий доступ к информации во всех ее формах, а также позволяет сократить сроки формирования комплектов исполнительной и другой документации, представляемой заказчику. Как следствие, сокращаются расходы на строительство.
Использование программного комплекса CADLib Модель и Архив в процессе эксплуатации промышленного предприятия позволяет существенно автоматизировать работу служб ОКС (отдела капитального строительства), главного энергетика, основного производства, вести базу инвентаризации оборудования и прочего имущества и, что самое важное, обеспечивает легкий доступ к информации всем пользователям, имеющим соответствующие права.
CADLib Модель и Архив — это система, объединяющая модель и архив вашего производства в единое целое, что делает предприятие более конкурентоспособным. Производство становится более управляемым и безопасным, его «тылы» — более надежными. Возможно, именно благодаря этому вы получите решающие конкурентные преимущества.

Системные требования

• процессор Intel Pentium IV (минимум);
• монитор 1024×768 True Color (минимум);
• CD-ROM для установки программы;
• видеокарта, поддерживающая стандарты Windows, с аппаратным ускорителем 3D-графики, поддержкой DirectX, 4 Гб (и более) памяти;
• мышь или другие устройства указания, поддерживаемые операционной системой;
• оперативная память — 4 Гб, рекомендуется 8 Гб и более;
• свободное место на жестком диске (минимум) — 1 Гб без локальной установки SQL Express и 4 Гб с установкой SQL Express.

• операционная система Windows 7 (32 bit, 64 bit), Windows Vista (32 bit, 64 bit), Windows XP (32 bit, версии не ниже SP3), Windows 8 (32 bit, 64 bit). Рекомендуются 64-битные версии;
• Microsoft Internet Explorer.
• БД для локальной установки:
• Microsoft SQL Express 2008 и выше.
• БД для сетевой установки:
• Microsoft SQL Server 2008 и выше.
