КРЕДО РАСЧЕТ ДЕФОРМАЦИЯ

В программе осуществляется анализ и интерпретация результатов повторяющихся геодезических измерений при наблюдениях за деформационно-осадочными процессами.

Программа КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга состояния зданий и сооружений, для наблюдения за деформационно-осадочными процессами, контроля опасных участков и для других задач.

ОСНОВНЫЕ ФУНКЦИИ

• Анализ устойчивости пунктов опорной геодезической сети - контрольных пунктов.
• Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
• Расчет абсолютных значений осадок и плановых деформаций.
• Расчет скорости осадок и плановых деформаций.
• Расчет крена фундамента и наклона стен сооружения.
• Расчет кривизны деформационной поверхности.
• Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.


КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ

• Привычный для пользователей КРЕДО ДАТ 4.x интерфейс.
• Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
• Полная поддержка форматов КРЕДО ДАТ и НИВЕЛИР.
• Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
• Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.

ИСХОДНЫМИ ДАННЫМИ МОГУТ БЫТЬ:

• Данные, полученные в результате импорта файлов:
• проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDSM (КРЕДО ДАТ Mobile);
• проектов NIV (НИВЕЛИР 1.0-2.0);
• файлов TMD и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF) с файлами привязки, подготовленными в программах ТРАНСФОРМ, MapInfo, ArcView/ArcInfo, Photomod;
• файлов обменного формата AutoCAD (DXF);
• текстовых файлов произвольного формата.
• Данные, введенные с клавиатуры.

ОСНОВНЫЕ ФУНКЦИИ

• Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в программе допусками.
• Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция. Для каждой из моделей выполняется расчет достоверности. Добавлена возможность прогнозирования на заданную дату с расчетом доверительных интервалов прогноза.
• Вычисление параметров для отдельных деформационно-осадочных марок:
• текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски;
• текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски.
• Расчет следующих геометрических характеристик плановых деформаций:
• дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
• сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
• вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.
• Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности:  абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности (рис. 1).

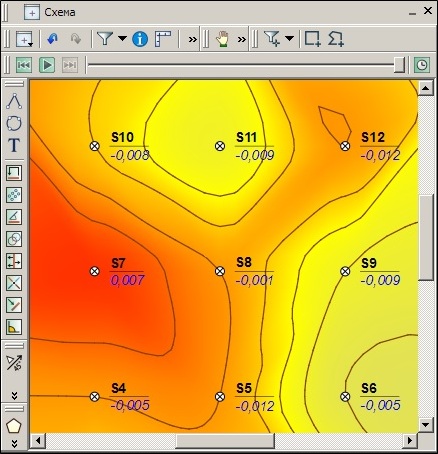

 Рис. 1. Отображение смещения марок с помощью градиентной заливки и изолиний

• Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
• Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.
• Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации. (Рис. 2)

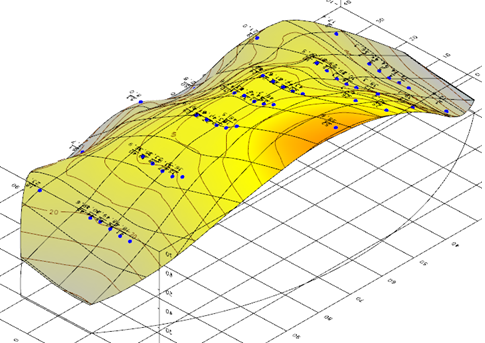

 Рис. 2. 3D-вид деформационной поверхности

• Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
• Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
• Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
• Построение траекторий и векторов движения марок в плане.
• Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
• Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
• Интерактивное решение инженерно-геодезических задач:  обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
• Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.

РЕЗУЛЬТАТЫ

• Чертежи графиков по отдельным маркам и по линиям профиля (Рис. 3, Рис. 4).

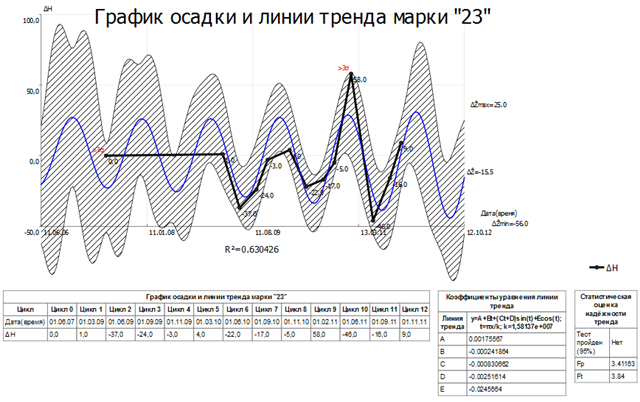

Рис. 3. График осадки марки

 Рис. 4. График осадок по линии профиля

• Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
• Экспорт чертежей в формат DXF, PDF, PS, SVG.
• Протокол анализа устойчивости контрольных пунктов.
• Ведомости с возможностью настройки пользовательского шаблона.
• Сводные каталоги всех рассчитываемых в программе деформационных характеристик с выводом данных в формат HTML с максимальной расчетной в программе точностью.
