КРЕДО ГИДРОЛОГИЯ

Программа МОРФОСТВОР служит для автоматизации обработки гидрологических данных по морфостворам рек. Программа рассчитывает морфоствор реки - горной или равнинной - при любых топографических параметрах речной долины.

Область применения — изыскания при проектировании мостовых переходов.

Программа решает как прямую задачу — определение расходов, средних скоростей течения воды и площадей живого сечения (по участкам и по морфоствору) для заданного расчетного уровня (рис. 1), так и обратную — определение расчетных уровней для заданных расходов воды.

Кроме того, производится отрисовка продольного профиля морфоствора по расчетным характеристикам.

Пользователи смогут отметить такое важное преимущество продукта, как получение трехмерного изображения морфоствора, причем с возможностью динамического изменения уровня воды.

При этом для работы с МОРФОСТВОР не потребуются специальные компьютерные знания. Достаточно владеть основными навыками, в том числе по работе в графической среде AutoCAD версии от 14 до 2014.

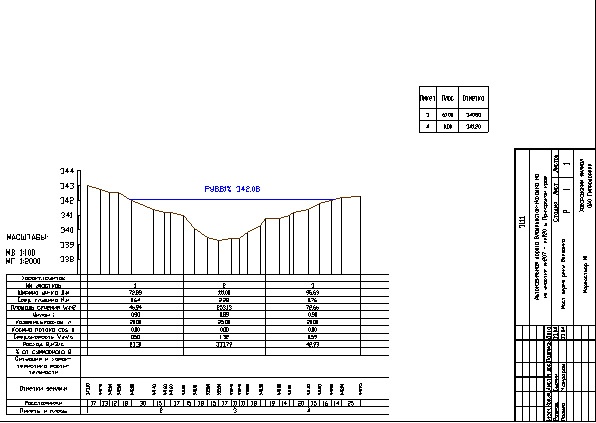

Рис. 1. Результат автоматической отрисовки продольного профиля. На чертеже отрисован уровень воды, соответствующий выполненному расчету по заданному уровню

Входными данными для расчета являются: продольный профиль морфоствора; гидрологические характеристики водотока; данные по участкам морфоствора (рис. 2).

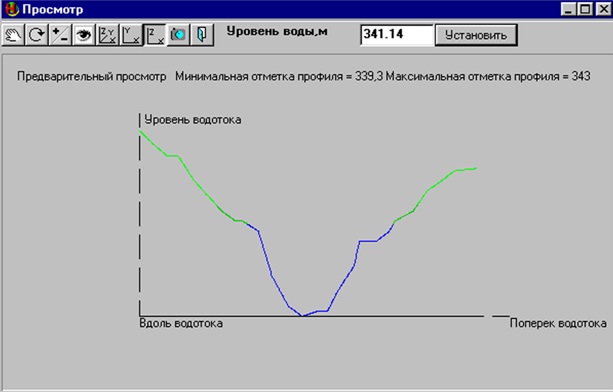

Рис. 2.  Предварительный просмотр результатов ввода первичных данных, который служит для ориентировки в том, какой профиль закреплен за указанным в списке морфостворов, а также для визуального контроля исходных данных. Окно имеет ряд сервисных команд для получения изображений морфоствора в различных проекциях и сохранения их в формате bmp

РЕЗУЛЬТАТАМИ РАБОТЫ ПРОГРАММЫ ЯВЛЯЮТСЯ:

• отчеты с расчетными характеристиками (рис. 3);

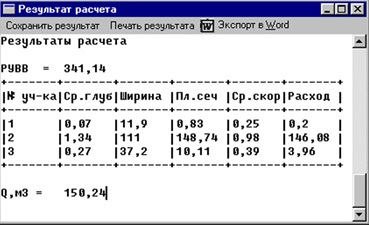

Рис. 3. Окно результатов расчета. Для просмотра и редактирования доступны все исходные данные и полученные расчетные характеристики участков морфоствора

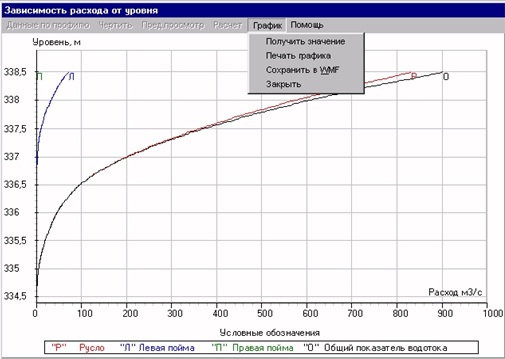

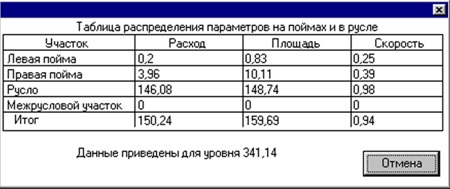

Рис. 4. График зависимости расхода от уровня и таблица всех расчетных значений (получена из графика после указания значения уровня воды)

• графики зависимостей скорости, площади и расхода от уровня (рис. 4). Эти зависимости отображают изменения расчетных параметров (скорости, площади, расхода) водотока при разных уровнях воды;

• чертежи продольного профиля морфоствора.
