GearTeq
|
Программные функции |
GearTrax |
GearTraxPRO |
GearTeq |
|
Дополнение для SolidWorks |
Да |
Да |
Да |
|
Дополнение для AutoDesk Inventor |
Да |
Да |
Да |
|
Дополнение для Solid Edge |
Да |
Да |
Да |
|
Пользовательский интерфейс |
|
Да, текст метки |
Да |
|
Настраиваемые стили шрифта и цвета |
2018 |
2018 |
|
|
Несколько компонентов |
Предел 2 |
Предел 2 |
Неограниченно |
|
Несколько компонентов на одной детали CAD |
|
|
Да |
|
Модификация деталей САПР |
|
Да |
Да |
|
Создание САПР сборки |
Да |
Да |
Да |
|
Планетарный мастер |
|
|
Да |
|
Циклоидная передача высокого отношения |
|
|
Да |
|
Анимация на экране |
Да |
Да |
Да |
|
Дизайн оповещений |
2018 |
Да |
Да |
|
3D каркас |
Да |
Да |
Да |
|
Создание XY выходов эвольвентных точек (текст, Excel, CSV & DXF) |
|
Да |
Да |
|
Создание XYZ-выводов поверхностей для резов зубьев прямозубых, конических и червячных передач |
|
Да |
Да |
|
Создать таблицы данных, Excel,текст и CSV |
Да |
Да |
Да |
|
Размер шпоры и винтовой передачи |
|
2018 |
2018 |
|
Конвертируйте устаревшие файлы GearTrax |
Да |
Да |
Да |
|
Простые математические вычисления при вводе значений |
Да |
Да |
Да |
|
Полноэкранный режим |
|
Да |
Да |
|
Окно графика отсоединяется от окна данных |
|
2018 |
|
|
Кнопки отмены и возврата |
2018 |
2018 |
|
|
Spur and Helical Gears |
Да |
Да |
Да |
|
ANSI-AGMA 2008-A88 |
Да |
Да |
Да |
|
ANSI-AGMA 2015-1-A01 |
Да |
Да |
Да |
|
DIN 867 |
Да |
Да |
Да |
|
PGT (1-4) |
Да |
Да |
Да |
|
Британские стандарты |
Да |
|
Да |
|
JIS B 1701 |
Да |
Да |
Да |
|
Стандарты компании |
Да |
Да |
Да |
|
Диапазон измерений |
Да |
Да |
Да |
|
Хордовые измерения |
Да |
Да |
Да |
|
Тестовый радиус |
Да |
Да |
Да |
|
CAD-модель подходящая для изготовления |
Да |
Да |
Да |
|
Автоматическое изменение баланса дополнений |
Да |
Да |
Да |
|
Радиус конца зубчика |
|
Да |
Да |
|
Параболические и линейные модификации профиля |
|
Да |
Да |
|
Возможность редактировать модели САПР |
|
Только SW |
Только SW |
|
Дополнительные элементы управления расстоянием между центрами |
|
Да |
Да |
|
Operating Diameters, Start of Active profile, HPSTC, LPSTC |
Да |
Да |
Да |
|
Коэффициент контакта |
Да |
Да |
Да |
|
Конические зубчатые колеса, спираль |
Да |
Да |
Да |
|
Пользовательский контроль количества эскизов |
|
Да |
Да |
|
CAD модель подходит для прототипирования |
Да |
Да |
Да |
|
CAD модели прямых конических зубчатых колес, пригодные для производства |
Да |
Да |
Да |
|
Создание основного файл DXF |
|
Да |
Да |
|
Создание текстового файла поверхности XYZ |
|
Да |
Да |
|
Конические зубчатые колеса, прямые |
Да |
Да |
Да |
|
Глисон |
Да |
Да |
Да |
|
DIN 3971 |
Да |
Да |
Да |
|
Нестандартная и свободная форма |
Да |
Да |
Да |

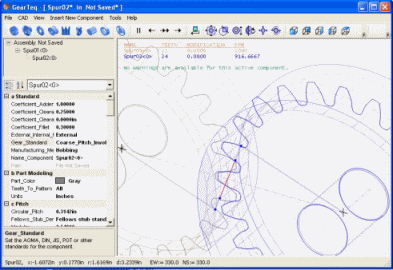

GearTeq предоставляет дизайнеру расширенные инструменты для создания твердых моделей компонентов и сборок привода. GearTeq создает не только библиотечную программу, но и модель каждой детали со своими специфическими требованиями, вся работа которую сделал бы дизайнер за часы или дни, займет у Вас секунды. Поддерживается работа с несколькими деталями и сборками и многое другое.
Компонент GearTeq может быть частью САПР. Компонент может быть частью набора компонентов, составляющих одну деталь CAD. Например, прямозубое зубчатое колесо представляет собой один компонент, но это прямозубое зубчатое колесо может иметь внутренний шлиц в качестве дочернего элемента, который определяется как отверстие. При создании в САПР будет создана прямозубая шестерня, и во внутреннюю часть позвоночника будут добавлены функции прямозубой шестерни. Это также верно для сопряженных деталей, которые определены как соединенные.
Цель GearTeq не в том, чтобы заменить вашу CAD-систему, а в том, чтобы дополнить CAD-систему пользовательским интерфейсом. GearTeq доступен в качестве дополнения для SOLIDWORKS, Autodesk Inventor и Solid Edge, а также может использоваться автономно. Для GearTeq доступно несколько различных вариантов сетевых лицензий
Особенности GearTeq
- Работа с несколькими типами компонентов в одной сборке
- Возможность мгновенного просмотра всех изменений геометрии в окне отображения
- Внутренние сплайны можно использовать как отверстие для всех компонентов
- Возможность легкой модификации детали CAD, созданной в GearTeq
- Автоматическое создание сборок в SolidWorks с правильным сопряжением
- Десять стандартных планетарных зубчатых передач доступны в несколько кликов
- Анимации на экране, позволяющие визуализировать рабочие механизмы
- GearTeq предупредит, когда обнаружит ошибку в вашей работе
- Создание XY выходов эвольвентных точек в Excel и текстовых файлах
- Создание таблиц данных с помощью Excel или текстовых файлов
- Модификация эвольвентного профиля c использованием линейного или параболического отклонения для цилиндрических и винтовых зубчатых колес
- Автоматический баланс модификации дополнения для цилиндрических и винтовых передач
- Создание текстового файла XYZ для тех, кто использует другие системы САПР
- Блокировка компонентов с помощью целочисленного пароля для предотвращения нежелательных изменений
- Диаметр зубьев спирального зубца можно указать для стандарта Глисона
