План Эвакуации

План Эвакуации

Программа «План Эвакуации» - это комплексное решение для создания эвакуационных схем любой сложности по ГОСТ 34428-2018. Обеспечивает автоматизацию построения планов этажей, расстановку условных обозначений и путей эвакуации, а также добавление текстовой информации. Знаки пожарной безопасности и символы, используемые на планах эвакуации, выполнены в соответствии требованиям ГОСТ Р 12.4.026-2015 и полностью представлены в программе.

План этажа: стены, окна, дверные проемы, лестницы и другие объекты.

Знаки пожарной безопасности: полный перечень знаков по ГОСТ Р 12.4.026-2015.

Пути эвакуации: удобное создание и редактирование.

Локальные планы: автоматизация создания локальных планов.

ГОСТ: оформление плана эвакуации в соответствии с ГОСТ Р 12.4.026-2015 и ГОСТ 34428-2018.

Примеры: пошаговая видео-инструкция, примеры и шаблоны.

Самостоятельное приложение: не требует сторонних САПР решений.

План Эвакуации внесен в Единый реестр российских программ для электронных вычислительных машин и баз данных.

Особенности программы:

• Знаки безопасности и символы, используемые на планах эвакуации доступны из окна программы сразу после ее установки и нет необходимости загружать их дополнительно. Все условные обозначения соответствуют требованиям ГОСТ Р 12.4.026-2015
• При создании планов эвакуации предусмотрено использование шаблонов файлов, которые содержат некоторые первоначальные параметры, такие как рамка плана, набор слоев, дополнительные листы и др.
• Наличие заполненных текстовых таблиц «Действия при пожаре» и «Действия при аварии», а также информационных блоков «Утверждено» и «Согласовано».
• Использование инструмента «Видовой экран» для создания локальных планов эвакуации на основе общего плана этажа. Достаточно создать общий план этажа на листе «Model» и затем на дополнительных листах инструментом «Видовой экран» указать видимость его определенных частей.
• Создание этажных планов при помощи специальных объектов построения «Стена», «Дверь» и др. Эти объекты способны взаимодействовать друг с другом, объединяясь при пересечении. Таким образом, окна и двери встраиваются в стены, а пересечения на стыках стен достраиваются в автоматическом режиме.
• При вычерчивании планов этажей размеры указываются в метрах, что удобно при наличии этажного плана, полученного в БТИ.
• Предусмотрена возможность использования растрового изображения, полученного, например, путем сканирования этажного плана, для его дальнейшей обрисовки.
• Программа не является плагином и, следовательно, не требует дополнительных САПР приложений.
• Сохранение готового плана эвакуации в совместимый с AutoCAD формат DXF.
• Экспорт в растровые форматы BMP, JPG, GIF и др.
• В дистрибутив программы входит инструкция по выполнению схемы эвакуации и примеры выполнения.

Графический редактор:

Программа «План Эвакуации» является векторным редактором и обладает всеми инструментами редактирования и рисования, присущим САПР программам. Она ориентирована на создание эвакуационных планов в соответствии требованиям ГОСТ Р 12.2.143-2009, однако не запрещает выполнять планы эвакуации с более лояльными требованиями, которые предъявляются Правилами пожарной безопасности в РФ. Программа обладает интуитивно понятным интерфейсом и удобным доступом к библиотеке условных обозначений, обеспечивает быстрое и легкое оформление плана эвакуации.

Отличительной особенностью ПО «План Эвакуации» является наличие специальных объектов для создания этажных планов и предоставление доступа ко всем знакам пожарной безопасности сразу после установки программы, а также возможность использования готовых текстовых таблиц и информационных блоков.

План этажа является неотъемлемой частью эвакуационной схемы, поэтому мы уделили большое внимание функционалу для автоматизации вычерчивания поэтажных планов. По этой причине были добавлены специальные элементы построения такие как «Стена», «Окно», «Дверь», «Лестница» и инструменты для работы с ними. Данные объекты обладают уникальной логикой работы, так, например, стены взаимодействуют друг с другом, объединяются и достраиваются в местах стыка, образуя тем самым замкнутый контур, а дверные и оконные проемы способны встраиваться в стены и принимать их толщину. Стоит отметить, что целостность стен при этом не нарушается и встроенные в них окна и двери можно перемещать в полости стены.

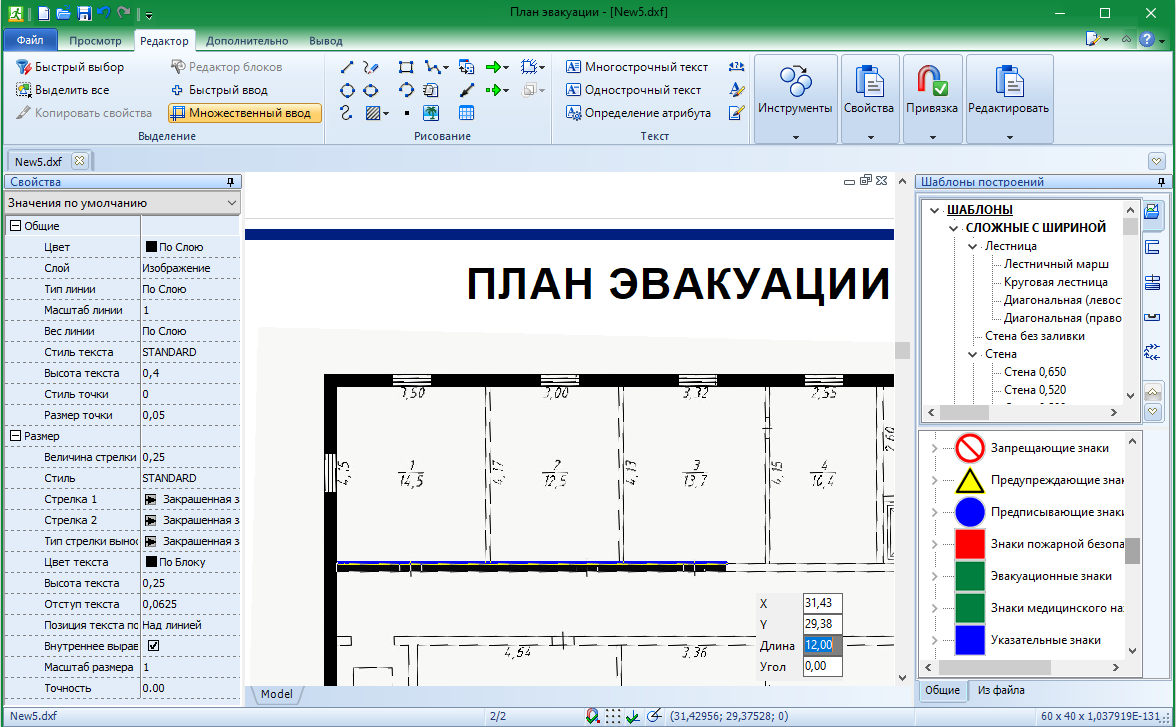

Как правило, создание эвакуационных планов выполняется на основе планов этажей, полученных в БТИ. Поэтому при построении стен и других элементов все размеры указываются в метрах. Кроме того, предусмотрена возможность использования растрового изображения в качестве подложки для его обрисовки средствами программы. Таким образом, можно использовать изображение, полученное путем сканирования этажного плана, задать ему необходимые размеры и выполнить схематично его обводку. И затем приступить к расстановке знаков пожарной безопасности.

Создание нового файла выполняется на основе шаблона. Это обеспечивает наличие рамки эвакуационного плана выбранного формата, добавление необходимого списка слоев, а также текстовых таблиц. Шаблоны разрабатывались с учетом требований ГОСТ Р 12.2.134-2009, согласно которому размеры фотолюминесцентных планов эвакуации должны быть 600х400мм либо 400х300мм. Также имеются шаблоны, позволяющие подготавливать планы эвакуации на листах форматов А2 и А3. Предусмотрено добавление пользовательских шаблонов.

Знаки пожарной безопасности и символы, используемые на планах эвакуации, представлены в программе в полном объеме. Они располагаются в панели «Шаблоны построений», дополнительное окно в котором обеспечивает удобный доступ к ним, а наличие цветографического обозначения напротив наименования каждого знака облегчает их поиск.

После создания этажного плана, оформления эвакуационной схемы сводится к заполнению сведений об организации, для которой разрабатывается план, размещению условных обозначений, таблиц с текстовой информацией и совмещению плана этажа с рамкой. Процесс разработки плана эвакуации подробно описан в пошаговой инструкции, которая поставляется вместе с программой и доступна после ее установки.

Сохранение

• Сохранение в векторные форматы, такие как DXF, SVG, PLT и др.

Разрабатываемый проект плана эвакуации хранится в формате DXF, что обеспечивает совместимость с другими CAD системами и позволяет выполнять его редактирование.

• Сохранение в растровые форматы, такие как BMP, GIF, TIFF, JPEG.

При экспорте в растровые форматы предусмотрена возможность выполнения всех требований, предъявляемых типографией для качественной печати плана эвакуации, в том числе на фотолюминесцентной бумаге. Основным критерием для получения изображения определенного формата и разрешения является параметр DPI, который влияет на размер изображения в электронном виде. В ПО «План Эвакуации» достаточно выставить заданное DPI, а размеры изображения, необходимые для качественной печати, будут вычислены автоматически.

Печать

В программе имеется удобная система печати, которая обеспечивает возможность предварительного просмотра и задание различных настроек печати. Кроме того, предусмотрена возможность мозаичной печати, когда изображение большого формата печатается на принтере меньшего формата путем разбиения чертежа на несколько листов для последующей склейки.
