OpenRoads Designer

OpenRoads Designer - это программа для детального проектирования дорог, инженерных сетей, подземных коммуникаций, а также проведения маркшейдерской съемки.

Универсальное ПО OpenRoads Designer используется для всех типов и на всех стадиях крупных и мелких проектов строительства дорог и генплана пользователями с любым уровнем опыта.

Приложение объединяет все стадии проектирования, начиная от концепции и заканчивая исполнительной документацией и строительством объекта. Оно решает разнообразные сложные задачи, такие как проектирование дорожных развязок, проектирование перекрестка с кольцевым движением, проектирование генплана, проектирование канализационных и ливневых сетей и вывод отчетов о выносе в «натуру» строительной площадки. Для обеспечения успешной работы OpenRoads Designer предоставляет исчерпывающий набор функций для удовлетворения всех потребностей изысканий, моделирования коридоров, канализации и подземных сетей, необходимых для ускорения реализации проекта строительства дорог.

OpenRoads обеспечивает выполнение проектов строительства дорог и генпланов с помощью инструментов проектирования и предоставляет всю необходимую информацию для эксплуатации.

Приложения OpenRoads содержат лучшие подходы для работы с проектной документацией, обеспечивая обмен информацией на протяжении жизненного цикла объекта между всеми участниками проектной команды.

В основе технологии OpenRoads лежит огромный опыт разработки генпланов и автомобильных дорог. OpenRoads обеспечивает комплексную среду моделирования для поддержки проектирования и анализа от концептуального проектирования до строительства.

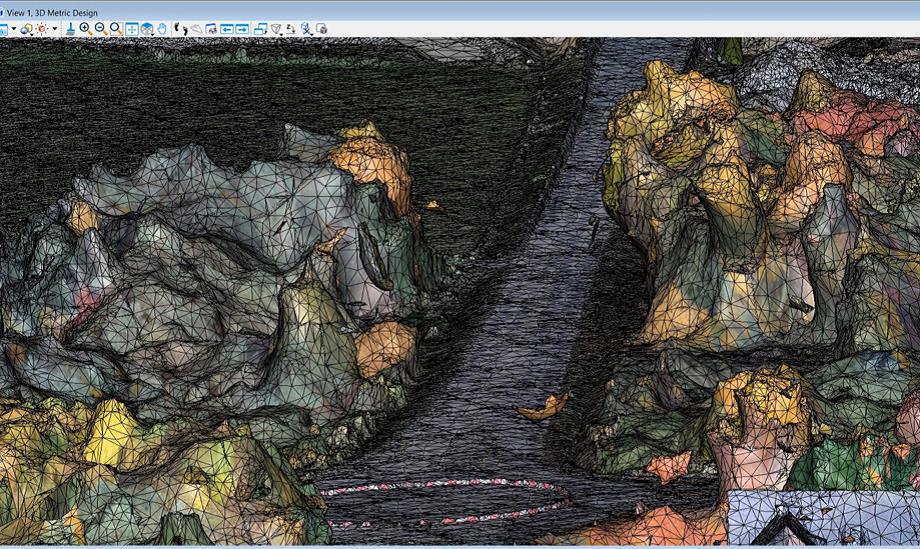

Проектирование с учетом реальных условий
Комплексное решение OpenRoads Designer отлично подходит для сбора данных, что позволяет пользователям анализировать различные типы данных для эффективного понимания условий на участке. От съемки с помощью фотограмметрии и тахеометров до GPS LiDAR и облаков точек, приложение может загружать, анализировать и использовать съемку, обеспечивая при этом наличие исходных данных. Кроме того, пользователи могут быстро фиксировать состояние существующего участка дороги или участка строительства с помощью Bentley ContextCapture для быстрого создания трехмерных моделей по фотографиям и анализа этих данных. OpenRoads Designer включает в себя просмотр и оценку сеток реальности для предоставления реальных условий на протяжении всего жизненного цикла проектирования и строительства.

ПО OpenRoads Designer содержит инструменты для моделирования реальности и дает возможность включать и редактировать все типы данных, в том числе извлекать точки поверхности из сеток реальности и LiDAR, а также позволяет выполнять подключение облаков точек и изображений.

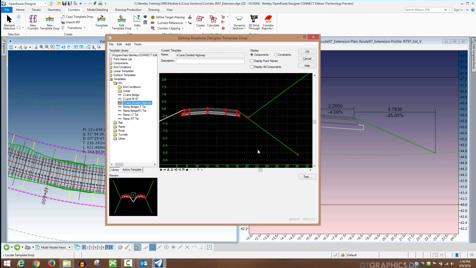

Быстрое представление проектной модели
Возможности проектного замысла OpenRoads Designer позволяют пользователям строить ассоциации и связи между элементами, обеспечивая соответствие проекта инженерному замыслу. Информация о каждом объекте (как, где и каким методом получена) сохраняется для обеспечения правильного выполнения проектного решения. Если элемент был изменен, любые связанные элементы автоматически обновляются на основе этих сохраненных связей. Этот процесс помогает проектировщикам создавать интеллектуальные модели для представления, сохранения и передачи проектного замысла с повышенной эффективностью. OpenRoads Designer продолжает продвигать проектирование с помощью уникальных типовых шаблонов – универсальных элементов проектирования многоразового использования, которые могут быть простыми или сложными, в зависимости от того, как это требуется при строительстве и проектировании. С помощью типовых шаблонов пользователи могут предварительно настраивать часто используемые 2D и 3D элементы плана при поддержке всех проектных данных, ограничений и связей. Типовые шаблоны могут повторно использоваться в проектах для ускорения процесса проектирования, обеспечивая выполнение всех стандартов. OpenRoads Designer также использует Сервис каталогов (Catalog Services) для управления и реализации Функциональных компонтентов (Functional Components) и позволяет быстро и правильно выполнять параметрическое проектирование одновременно в нескольких проектных командах.

Интеграция различных дисциплин
OpenRoads Designer CONNECT Edition предоставляет комплексную среду для управления проектами для дороги и генплана, объединения проектирования и строительства на всех этапах: от концептуального проектирования до строительства. Пользователи могут легко интегрировать данные из различных дисциплин для улучшения взаимосвязей и обеспечения использования актуальной модели на всех стадиях проектирования. Работа с актуальной моделью снижает риски благодаря интерактивному использованию данных и совместной работе проектных групп при проектировании мостов, канализационных сетей, геотехнических и дорожных проектах для более раннего выявления конфликтов и устранения ошибок и задержек строительства. Наглядность проектирования помогает обеспечить отсутствие конфликтов предложенных канализационных сетей с существующими коммуникациями или конфликтов основания опоры моста с системой дренажа или другими элементами дороги. Реализация комплексной среды моделирования позволяет пользователям обмениваться актуальными данными по проекту, улучшать понимание проекта, выявлять возможные риски и принимать оптимальные инженерные решения на стадии проектирования.

Адаптация к изменениям
Bentley осознает требования, предъявляемые к инженерам и проектировщикам, которые передают модели с информацией и документами для строительства, эксплуатации и обслуживания – и, при необходимости, для возвращения обратно к стадии проектирования. Благодаря использованию подхода, ориентированного на создание модели, проекты динамически обновляются по модели и гарантируют, что текущий проект доступен для всех членов команды.

Комплексный подход создания модели дает пользователям возможность :

• принимать обоснованные решения на ранних стадиях проектирования и реализовывать более полные концептуальные проекты;
• устранять ошибки и упущения в процессе обработки документов благодаря синхронизации документации из модели;
• исследовать и анализировать различные варианты для максимального увеличения производительности актива в реальном мире;
• повторно использовать информацию для улучшения строительства и эксплуатации актива.

ПО OpenRoads Designer содержит инструменты для моделирования реальности, позволяющие включать и редактировать все типы данных, в том числе извлекать точки поверхности из сеток реальности и LiDAR, а также позволяет выполнять подключение облаков точек и изображений.

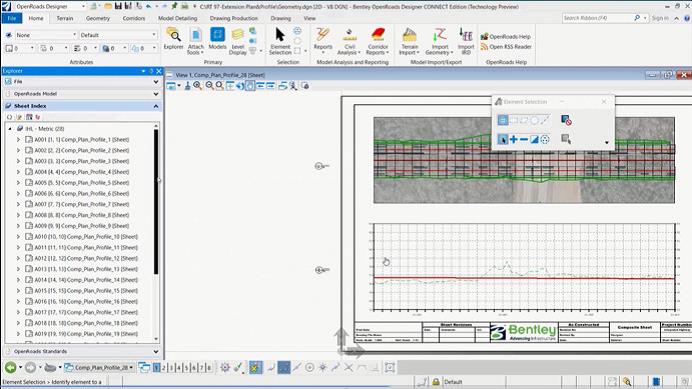

Улучшение проектной документации
OpenRoads Designer автоматизирует производство всего комплекса проектной документации. Приложение позволяет инженерам и проектировщикам работать быстрее и эффективнее, чтобы ускорить реализацию проекта с использованием таких возможностей, как шаблоны типовых элементов, проектные ограничения и связи, визуализация графика строительства и динамическое обновление модели. Поскольку рабочие процессы могут значительно отличаться в зависимости от области применения проекта, OpenRoads Designer предлагает пользователям гибкость, необходимую для работы, таким образом, который лучше всего соответствует конкретным потребностям. Приложение можно полностью настраивать, благодаря чему пользователи могут подбирать среду OpenRoads Designer, соответствующую стандартам проекта или личным настройкам. В результате, пользователи получают более высокое качество согласованной документации за более короткое время без всяких проблем.

Кроме того, возможность мгновенно синхронизировать модель и представлять чертежи, упрощая и автоматизируя процесс изготовления чертежей. Поскольку вся проектная документация соответствует одним и тем же стандартам и основана на одной и той же модели, в результате получается высококачественная документация, в которой может быть уверена вся проектная команда. С помощью OpenRoads Designer вы можете проектировать, рассчитывать объемы, строить сечения и передавать данные в открытых отраслевых форматах XML. Данные проекта могут использоваться в различных форматах, включая таблицы Excel, HTML или текстовые файлы, PDF, печатные документы и другие источники данных. Средства составления отчетности автоматизируют производство различных стандартных отчетов, включая отчет о плане, профиле, предварительные расчеты объемов работ, отчеты о смещениях, межевание, поверхности и др. OpenRoads Designer обеспечивает полную поддержку для создания юридических описаний. Приложение выводит стандартные форматы для Trimble, TOPCON и Leica для автоматизированного выравнивания и управления.

OpenRoads Designer автоматически выполняет выпуск чертежей, включая наборы многопрофильной документации, полностью согласованные с проектом. Получите актуальные чертежи по проекту. При изменении проекта чертежи также изменятся.



Возможности проектного замысла OpenRoads Designer позволяют пользователям строить связи между строительными элементами для обеспечения соответствия проекта инженерному замыслу.



Визуализация проектного решения
Оцените проекты в реальном времени с помощью шаблонов OpenRoads Designer на основе параметров, чувствительных к окружающим объектам, с интуитивно понятным интерфейсом и динамическим изменением трехмерной модели. Создавайте визуализацию проекта в любое время в процессе проектирования. Переводы, программное обеспечение или другие рабочие процессы не требуются. Пользователи могут виртуально управлять 3D моделью дороги и визуально исследовать ее на наличие недостатков проекта или физических конфликтов. Отдел контроля качества и инженеры могут полностью просматривать 3D объекты дорог под любым углом для выявления разрывов или неправильного выравнивания, поиска конфликтов инженерных сетей и проверки допусков между сетями. Они могут визуально оценивать расстояние видимости и разметку, а также попробовать различные эстетические средства для достижения желаемого результата. С помощью функций визуализации OpenRoads Designer, например, заполнение цветом, затенение, освещение и фон, можно улучшить проект на любой стадии и добавить уверенности в строительстве проекта. OpenRoads Designer полностью интегрировано с Bentley LumenRT для создания анимации моделей инфраструктуры с движущимися элементами, например, моделирования движения людей и всех видов транспорта, незащищенных от ветра растений и сезонных деревьев, плывущих облаков, кругов на воде и т.д. Вы сможете создавать высокоэффективные визуальные изображения и анимации для эффективной передачи проекта заинтересованным сторонам для утверждения проекта.

Краткий обзор OpenRoads Designer CONNECT Edition

Интегрированные средства САПР

• Интеграция данных с MicroStation®, ProjectWise®, OpenBridge Modeler®, AECOsim Building Designer и другими приложениями Bentley
• Поддержка управляемых рабочих сред
• Работа с подключенными файлами по ссылке
• Включение других инженерных данных (например, о канализации) с привязкой к модели чертежа DGN
• Использование неограниченного числа объединенных ссылочных файлов
• Создание и редактирование элементов САПР
• Чтение и запись файлов DGN в DWG
• Поддержка истории проекта
• Применение цифровых подписей с помощью шифрования, соответствующего промышленным стандартам
• Закрепление цифровых прав для обзора, печати и редактирования
• Поддержка различных растровых форматов
• Поддержка PostScript и HPGL2/RTL печати
• Применение навигационных инструментов AccuDraw® и AccuSnap™

Моделирование реальности

• Чтение/запись в стандартных форматах: 2D/3D графики САПР, ASCII/текстовые данные, LandXML, Данные LiDAR: ASCII и LAS, Цифровые модели местности USGS, Фотограмметрические данные, Растровые файлы, Контурные карты
• Импорт и анализ данных облаков точек
• Автоматическое объединение поверхностей
• Динамическое обновление данных о поверхности

Моделирование рельефа местности

• Создание подробных интеллектуальных моделей рельефа местности
• Отсутствие необходимости во вторичном анализе рельефа местности для отображения. Система условных знаков для триангуляции, горизонталей, линейных объектов, векторов уклона, цветовой кодировки уклонов, высоты и положения в пространстве с учетом направления
• Создание моделей рельефа местности на основе различных источников данных: Модели реальности, 3D графические данные с автоматическим использованием графических фильтров, ASCII/текстовые данные, поддержка данных в устаревших форматах, в InRoads®, GEOPAK и MX®, Облака точек, LandXML MX, Данные LiDAR: ASCII и LAS, Цифровые модели местности USGS, Данные аэрофотосъемки, Растровые файлы
• Обеспечение актуальных объединенных интеллектуальных моделей местности, сохраненных в DGN файлах
• Поддержка моделей местности с помощью сохранения связи с исходными данными
• Обеспечение корректного ввода данных с возможностью их отмены или исправления
• Стандартизация видов в шаблонах элементов
• Использование в различных дисциплинах с помощью ссылочных файлов в комплексной среде моделирования
• Система условных знаков в различных дисциплинах с помощью комплексной среды моделирования
• Управление максимальной длиной треугольников
• Управление условиями по границам
• Создание сложных и обрезанных моделей местности
• Уточнение 3D интеллектуальных моделей
• Поддержка различных типов свойств, включая, помимо прочего, границы, отверстия, пустоты, предполагаемые структурные линии и произвольные точки
• Интеллектуальное 3D моделирование объектов дороги и генплана (канавы, бордюры, деревья, водоотводные канавы)
• Интеллектуальное редактирование объектов с учетом окружающей обстановки
• Динамическое редактирование для » Удлинения, обрезки и пересечения объектов » Вставки, перемещения и удаления вершин » Удаления, частичного удаления, обрезки или объединения объектов
• Управление огромными наборами данных LiDAR
• Исключение объектов ЦММ из триангуляции
• Управление плотностью точек на линейных объектах для оптимального представления поверхности
• Отображение контуров по выемке и насыпи
• Просмотр и редактирование свойств объектов
• Сглаживание горизонталей
• Основные и вспомогательные горизонтали
• Автоматическая и ручная простановка отметок по горизонталям

Моделирование

• Моделирование различных вариантов проекта
• Динамическое редактирование проектов
• Автоматическое обновление модели с учетом проектного замысла
• Визуализация графика строительства проектного решения с автоматическим назначением материалов
• Возможность отмены/исправления
• Интерактивное уточнение объединенных 3D моделей с динамическими сечениями
• Управление 2D/3D моделями и отображение на экране
• Управление отгоном виража модели на основе правил
• Использование усовершенствованного параметрического управления точками
• Интеграция и использование графических элементов САПР в модели
• Динамическое создание отчетности модели
• Создание сечений по планам
• Использование объектов WYSIWYG – управление отображением сечений с помощью простого включения/ отключения файлов привязки
• Выполнение стандартов проектирования AASHTO и других местных стандартов

Динамическое проектирование плана и профиля

• Интерактивные геометрические возможности
• Усовершенствованная интеграция с AccuDraw® и AccuSnap™ с помощью CivilAccudraw
• Различные настраиваемые геометрические объекты профиля
• Создание полос отвода, схем участка и тупиков
• Ввод стандартов времени проектирования и обратной связи с ошибками и предупреждениями в центре сообщений Civil Message Center
• Сохранение правил и связей между элементами плана и профиля
• Создание плана и профиля методом вершины углов или по элементам
• Создание круговых и параболических вертикальных кривых
• Создание кривых и хорд на плане
• Поддержка различных переходных элементов, включая клотоиды, косинусоиды, синусоиды, биквадратные параболы
• Поддержка сложных составных кривых: ПКПКП, ПККП и.т.д.
• Поддержка тангенциальных и нетангенциальных кривых
• Ассоциативное и динамическое редактирование элементов
• Определение кривых по радиусу, степени кривизны и сквозным точкам
• Редактирование, удаление и объединение элементов
• Поддержка углов с разницей свыше 180°
• Создание примечаний и точек с динамическим и автоматическим определением объектов, геометрических свойств, пикетажа
• Внесение дополнительных примечаний для разовой маркировки объектов
• Просмотр и составление отчетов о геометрии в различных настраиваемых форматах
• Динамическое проведение проверок или общих процессов
• Отображение 3D геометрии

Моделирование коридоров

• Динамическое редактирование проектов
• Объединение плана и профиля с 3D топографией и типовыми сечениями
• Назначение точек управления компонентами в существующих и проектируемых объектах и геометрии для контроля положения на плане и профиле
• Назначение автоматического замещения
• Интерактивный просмотр плана, 3D модели, профиля и сечения
• Динамическое, интерактивное параметрическое проектирования
• Настраиваемый пользователем уровень детализации
• Приоритет поверхностей, определяемый смешиванием целей
• Переход между различными шаблонами
• Применение ограничений для мостов, пустот и специальных конечных условий
• Возможность сжатого моделирования
• Динамическое редактирование пикетов
• Применение текстовых таблиц отгонов виража, пользовательских расчетов и стандартов AASHTO
• Динамическое редактирование отгонов виража
• Решение проблем с помощью интеллектуального цветового кодирования переходов
• Сетки компонентов предоставляют данные об объеме на основе 3D моделей с учетом уровня детализации
• Автоматическое отображение редактирования количества и объема
• Отображение управления компонентами по правилам

Профили и сечения

• Создание сечений и профилей вдоль направляющих, графиков или между точками
• Создание по 3D модели и поддержка объединенных многопрофильных моделей
• Включение вертикальных направляющих, а также существующих и предлагаемых поверхностей
• Автоматизированное создание пользовательских примечаний для точек и сегментов
• Дополнительные возможности разового создания примечаний
• Создание ортогональных сечений или сечений под углом
• Создание пользовательских сечений
• Динамическое обновление сечения и профилей посредством привязки

Моделирование реальности

• Поддержка сеток реальности
• Отображение больших сеток реальности с помощью ContextCapture
• Редактирование сеток (удаление граней, заполнение отверстий)
• Автоматическое создание ЦМР
• Извлечение структурных линий
• Эффективное 3D моделирование с использованием сечений и шаблонов
• Классификация сеток реальности для их дополнения данными из различных источников
• Проецирование изображений на любую ортогональную ось
• Создание и управление сечениями
• Создание 3D файлов PDF и информационных моделей

Обработка облаков точек

• Быстрое отображение и визуализация миллиардов точек
• Проецирование и присоединение элементов
• Редактирование классификации
• Smart Snap
• Пакетный экспорт
• Экспорт файлов Pointools, POD, LAS и XYZ
• Извлечение плоских и цилиндрических элементов
• Извлечение линейных объектов
• Изменение цвета точек для универсальных презентаций
• Управление классами для любого стиля презентации
• Определение пользовательских классов
• Окрашивание облаков точек по ортогональным фотографиям
• Менеджер обрезки и сечения
• Поддержка географических координатных систем

Масштабируемые модели местности

• Создание масштабируемых моделей местности (STM)
• Высококачественное отображение большого объема цифровых моделей местности (DTM)
• Режимы отображения для плавного создания теней, постепенного затенения, углового положения, возвышения, уклона, контуров
• Получение изображений с высоким разрешением по STM
• Обновление и синхронизация STM с файлами DGN, ЦММ DTM, данными облаков точек и файлами XYZ
• Расчет вида из точки или пути

Интеграция с решениями Bentley для публикаций и управления контентом

• Интеграция на уровне компонентов с ProjectWise® для совместного проектирования и управления инженерным проектом
• Интеграция с ProjectWise® InterPlot® для автоматического эскизирования и веб-доступа к архивам чертежей
• Интеграция с Bentley® Navigator для обзора проектов, моделирования графика строительства или автоматизированного разрешения конфликтов
• Интеграция с геологией
• Прямая связь с базой данных gINT®
• Визуализация и создание примечаний для скважин в 2D
• Визуализация и создание примечаний для скважин в 3D в различных слоях
• Создание подземных слоев по данным скважин
